№1926 от 09.09.2025
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 711286
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1926 от 09.09.2025
—v—
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
09 сентября 2025 г. 1926
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Е.Р. Лазаренко
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 7B1801563EA497F787EAF40A918A8D6F
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 19.05.2025 до 12.08.2026
\____________________-_______________
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
09
от «___»
и метрологии
______ 2025 Г. № _____
Сведения
об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Дата утверждения акта испытаний |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
|
1. |
Дефектоскопы ультразвуковые |
PHASEYE |
мод. PHASEYE S зав. № PHES22080 11229 |
92039-24 |
Eintik Technologies (Shanghai) Co., Ltd., Китай |
МП 651-23 040 |
01.04. 2025 |
Общество с ограниченно й ответственно стью «Инженерны е Технические Системы» (ООО «ИТС»), г. Москва |
ФГУП «ВНИИФТР И», Московская обл., г. Солнечногор ск, р. п. Менделеево |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «_ » сентябр_ 2025 г. № 192 6
Лист № 1 Регистрационный № 92039-24 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые PHASEYE Назначение средства измеренийДефектоскопы ультразвуковые PHASEYE (далее по тексту - дефектоскопы) предназначены для измерений толщины изделий, глубины залегания дефекта, разности глубин залегания дефектов, протяженности между индикациями дефекта по поверхности сканирования, расстояния, временных интервалов и отношения амплитуд сигналов отраженных от дефектов в деталях и заготовках из металлов и других упругих материалов.
Описание средства измеренийПринцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно дефектоскоп состоит из электронного блока и преобразователя, подключаемого к нему с помощью кабеля. На корпусе дефектоскопа находятся разъемы для подключения преобразователей на фазированной решетке (далее по тексту - ФР), для подключения классических пьезоэлектрических преобразователей (далее по тексту - ПЭП), в том числе для дифракционно-временного метода (TOFD), датчика пути, питания, системной интеграции, видеовыхода Mini-DP, Ethernet и USB.
Дефектоскопы выпускаются в следующих модификациях: PHASEYE и PHASEYE S. Модификации отличаются размерами корпуса и количеством независимых каналов. Дефектоскопы модификации PHASEYE S имеют до 32 независимых каналов, дефектоскопы модификации PHASEYE могут иметь до 64 независимых каналов.
Дефектоскопы используются совместно с ФР и ПЭП производства Eintik Technologies (Shanghai) Co., Ltd. (Китай) и Olympus NDT Canada Incorporated (Канада).
Дефектоскопы имеют информационную табличку, на которой нанесено методом печати наименование средства измерений и его заводской номер (буквенно-числовой).
Общий вид и место нанесения заводского номера дефектоскопов приведены на рисунке 1.
Нанесение знака поверки на дефектоскопы не предусмотрено.
Пломбирование дефектоскопов не предусмотрено.
PHASEYE
Models Ч
PHASEYE PMC64 I28PR input)»' 15V — 96A
S/N: РНЕ22080Ю1
Место нанесения заводского номера
в)

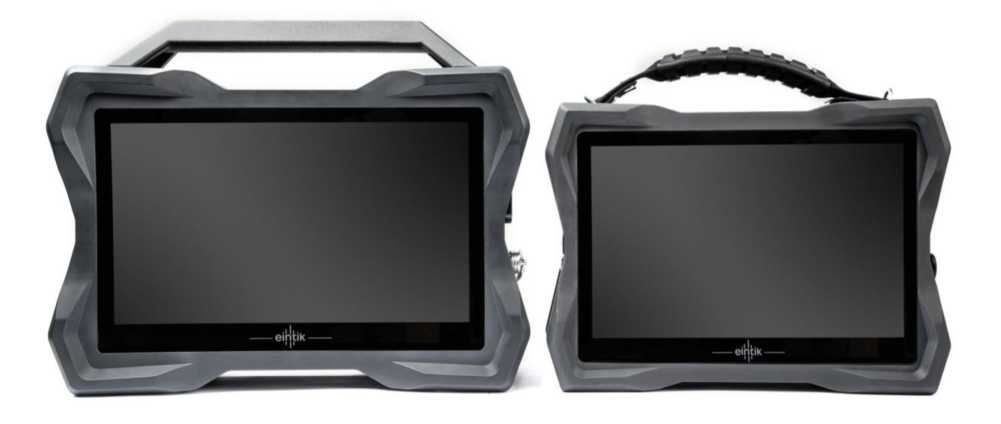

Рисунок 1 - Общий вид дефектоскопов: а) модификация PHASEYE; б) модификация PHASEYE S в) место нанесения заводского номера
Программное обеспечениеМетрологически значимое программное обеспечение (далее - ПО) «Phaseye» выполняет функции управления дефектоскопом, обработки результатов измерений, создания и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Phaseye |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.0.1 |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины залегания дефекта, мм |
от 2 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта, мм |
±(0,3+0,01^) |
|
Диапазон измерений толщины (по стали), мм |
от 2 до 4500 |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм |
±(0,3+0,005<H2)) |
|
Диапазон измерений расстояния от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм |
от 2 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния дефекта от передней грани призмы преобразователя до проекции дефекта на поверхность сканирования, мм |
±(0,3+0,02^X3)) |
|
Диапазон измерений расстояний датчиком пути, мм |
от 1 до 20000 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний датчиком пути в диапазоне от 1 до 100 мм включ., мм |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений расстояний датчиком пути в диапазоне св. 100 до 20000 мм, % |
±0,5 |
|
Диапазон измерений разности глубин залегания дефектов, мм |
от 5 до 170 |
|
Пределы допускаемой абсолютной погрешности измерений разности глубин залегания дефектов, мм |
±(0,5+0,005^M4)) |
|
Диапазон измерений протяженности между индикациями дефекта по поверхности сканирования, мм |
от 15 до 225 |
|
Пределы допускаемой абсолютной погрешности измерений протяженности между индикациями дефекта по поверхности сканирования, мм |
±(0,8+0,005^N5)) |
|
Диапазон измерений временных интервалов, мкс |
от 0,1 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс:
|
±0,07 ±0,10 |
|
Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ |
от -30 до 0 |
|
Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ:
|
±2 ±1 |
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
PHASEYE S |
PHASEYE | ||
|
Количество независимых каналов ФР, шт. |
от 16 до 32 |
от 32 до 64 | |
|
Максимальное количество каналов ФР, шт. |
64 |
от 32 до 128 | |
|
Количество каналов TOFD, шт. |
2 |
от 2 до 4 | |
|
Диапазон установки скорости распространения ультразвука в контролируемых материалах, м/с |
от 635 до 15240 | ||
|
Параметры электрического питания: - напряжение переменного тока, В |
220±20 | ||
|
- частота переменного тока, Гц |
50 | ||
|
- батарея с напряжением, В |
от 15 до 18 | ||
|
Габаритные размеры электронного блока, мм, не более: - длина |
288 |
310 | |
|
- ширина |
96 |
96 | |
|
- высота |
212 |
247 | |
|
Масса электронного блока (с одной батареей), кг, не более |
4,0 |
5,6 | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от - 25 до +45 | ||
|
- относительная влажность воздуха при температуре +25 °С, %, не более |
80 | ||
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность дефектоскопов
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп ультразвуковой PHASEYE |
PHASEYE, или PHASEYE S |
1 шт. |
|
Кейс для транспортировки |
- |
1 шт. |
|
Литий-ионная батарея |
- |
2 шт. |
|
Адаптер питания постоянного тока |
- |
1 шт. |
|
Шнур питания |
- |
1 шт. |
|
Датчик пути |
- |
от 1 шт. Х) |
|
Преобразователь на фазированной решетке |
- |
от 1 шт. 2) |
|
Призма |
- |
от 2 шт. 3) |
|
Классический пьезоэлектрический преобразователь |
- |
4) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
| ||
приведены в документе «Дефектоскопы ультразвуковые PHASEYE. Руководство по эксплуатации», в разделе 7 «Интерфейс контроля».
Нормативные документы, устанавливающие требования к средству измеренийСтандарт предприятия. Дефектоскопы ультразвуковые PHASEYE
ПравообладательEintik Technologies (Shanghai) Co., Ltd. (Китай)
Адрес: Building No. 9, Lane 258 Yinlong Road, Jiading District, Shanghai 201813, China (Китай)
ИзготовительEintik Technologies (Shanghai) Co., Ltd. (Китай)
Адрес: Building No. 9, Lane 258 Yinlong Road, Jiading District, Shanghai 201813, China (Китай)
Испытательный центрФедеральное государственное унитарное предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес осуществления деятельности: 141570, Московская обл., г. Солнечногорск, р. п. Менделеево, промзона ФГУП «ВНИИФТРИ»
Уникальный номер записи об аккредитации в реестре аккредитованных лиц в области обеспечения единства измерений 30002-13
