МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

19 февраля 2024 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 16 февраля 2024 г. № 392 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения в пункт 1 приложения к приказу от 16 февраля 2024 г. № 392 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описание типа, прилагается к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» февраля 2024 г. № 403

Лист № 1 Регистрационный № 20641-11 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы-измерители стандартных сигналов КИСС-03

Калибраторы-измерители стандартных сигналов КИСС-03 предназначены для: измерений и воспроизведений сигналов силы и напряжения постоянного тока, сигналов от термопар; измерений электрического сопротивления и сигналов от термопреобразователей сопротивления. Калибраторы-измерители стандартных сигналов КИСС-03 применяются в качестве эталона или рабочего средства измерений при настройке и поверке показывающих и регистрирующих приборов, различных измерительных комплексов, а также могут применяться при выполнении пуско-наладочных работ в различных отраслях промышленности, в энергетике и т.п.

Калибратор-измеритель стандартных сигналов КИСС-03 (далее - прибор) выполнен в пластмассовом корпусе. Внутри корпуса расположена печатная плата с радиоэлементами. В верхней части корпуса расположен отсек для аккумуляторной батареи. На корпусе сверху расположены гнезда для подключения внешних устройств. Ниже расположен двухрядный 16-знаковый ЖКИ и клавиатура, соединенные с печатной платой с помощью жгутов.

Основные функции прибора:

• •    измерение значений постоянного тока или напряжения;

• •    измерение сопротивления;

• •    измерение сигналов от термопреобразователей сопротивления (ТС) с номинальной статической характеристикой преобразования 50М, 100М, 50П, 100П (в дальнейшем - ТСМ50, ТСМ100, ТСП50, ТСП100 соответственно), подключенных по четырехпроводной линии связи;

• •    измерение сигналов от термопар (ТП) типов: S, K, L, В, А-1, N, J с компенсацией температуры «холодных» спаев;

• •    генерация постоянного тока и напряжения с возможностью задания от одного до шести значений генерируемого параметра. Вывод значений осуществляется циклически, с помощью нажатия одной клавиши. Имеется возможность изменять направление вывода значений;

• •    генерация сигналов ТП типов: S, K, L, В, А-1, N, J с возможностью компенсации ЭДС «холодных» спаев;

• •    генерация и измерение постоянного тока и/или напряжения одновременно, с возможностью задания одного значения генерируемого параметра.

Дополнительные функции прибора:

• •   измерение температуры с помощью внутреннего ТСП100;

• •   сервисный режим «Таблица значений ТС», который реализует индикацию сопротивления, соответствующего заданной температуре по ГОСТ 6651-2009 для ТС указанных типов;

• режим работы - «Калибровка КИСС-03», позволяющий максимально быстро провести настройку прибора.

Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре калибратора и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Версия программы индицируется на табло при включении калибратора.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 Идентификационные данные метрологически значимого ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню прибора.

Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейма (пломбы) на корпус прибора.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

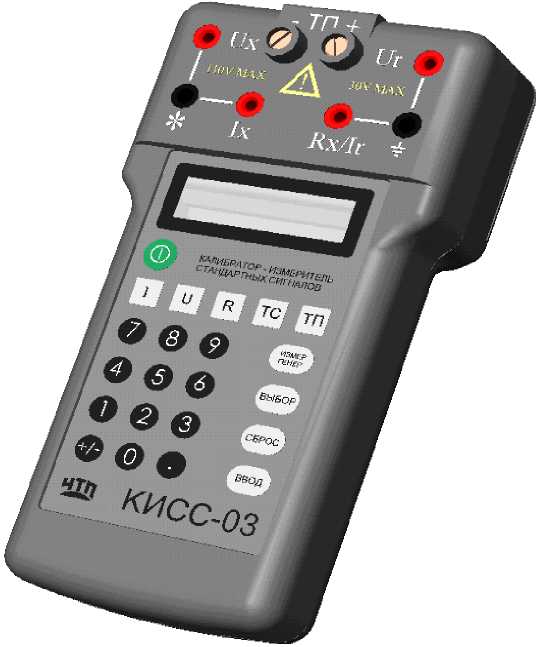

Рисунок 1 - Фотография общего вида

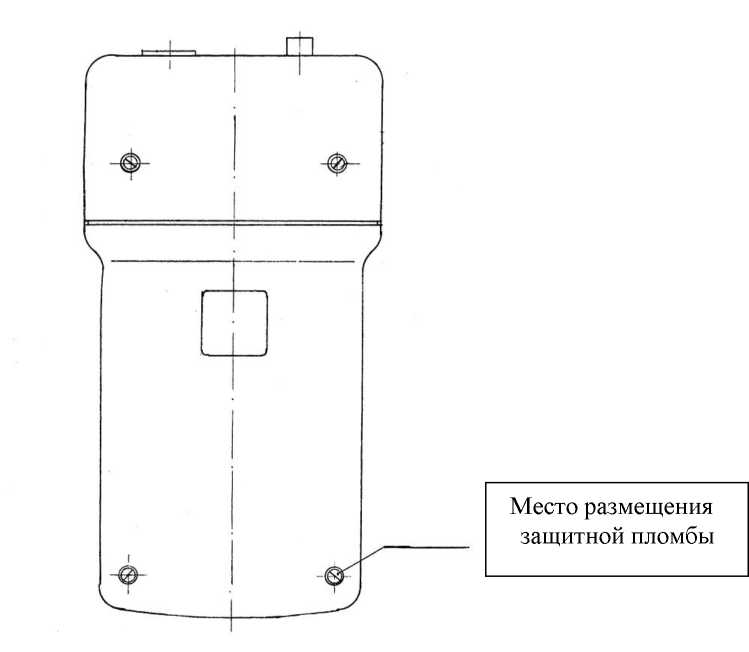

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Метрологические характеристики калибраторов приведены в таблицах 2, 3, 4. Прибор работает в трех основных режимах:

• - измерение;

• - генерация;

• - измерение и генерация одновременно.

Таблица 2

Таблица 3

Таблица 4

Пределы допускаемой дополнительной погрешности калибратора от изменения температуры окружающей среды в пределах рабочих условий применения на каждые 10 °С не превышают:

- 1/2 соответствующего предела допускаемой основной погрешности по параметрам: генерация и измерение напряжения, измерение тока, измерение сопротивления, в том числе сигналов от ТП и ТС;

- соответствующего предела основной погрешности при генерации тока.

Входное сопротивление прибора:

- при измерении постоянного напряжения, не менее 10 МОм

- при измерении постоянного тока, не более 10 Ом.

Время установления рабочего режима не превышает 1 минуты

Габаритные размеры, мм                             236 х 115 х 65

Масса (без источника питания), не более, кг

Рабочие условия применения:

• - температура окружающего воздуха

• - относительная влажность воздуха

• - атмосферное давление

Температура транспортирования

Температура хранения

Выходное постоянное напряжение БП

Мощность, потребляемая от сети, не более

Средний срок службы, лет, не менее

Знак утверждения типа наносится методом термотрансфертной печати на паспортную табличку, укрепленную на крышке прибора, и на титульные листы эксплуатационной документации типографским способом.

Комплектность средства измерений

В комплект поставки входят:

Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации 2.085.003 РЭ.

Нормативные и технические документы, устанавливающие требования к калибраторам-измерителям стандартных сигналов КИСС-03

Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»)

ИНН 7450031562

Адрес осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г.Челябинск, ул. Павелецкая 2-ая, д. 36

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77 / 437-56-66;

E-mail: office@vniims.ru, www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
