№1286 от 03.06.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 93657
О внесении изменений в описание типа на манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ
Приказы по основной деятельности по агентству Вн. Приказ № 1286 от 03.06.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
3 июня 2019 г. № 1286
Москва
О внесении изменений в описание типа на манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ОАО «Манотомь» от 17 сентября 2018 г. № 99-35/205 приказываю:
-
1. Внести изменения в описание типа на манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 58474-14, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
А Л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии-
СВЕДЕНИЯ О СЕ РТИФИКАП ЭН
Сертификат: 00E1036EE32711E880E9EO071BFC5DO276 Кому выдан: Голубев Сергей Сергеевич Действителен: С 08,11.2018 до 08.11.2019
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «3» июня 2019 г. № 1286
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ
Назначение средства измеренийМанометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ (далее - приборы) предназначены для измерений избыточного и вакуумметрического давления некристаллизующихся жидкостей, паров, газов, в том числе кислорода, аммиака, ацетилена, сероводородосодержащих сред, хладонов 12, 13, 22, 134а, 142, 404а, 502, газоводонефтяной эмульсии, нефти и нефтепродуктов.
Описание средства измеренийПринцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины, один конец которой неподвижно соединен с держателем, а другой конец подвижный, связан с трибко-секторным механизмом. Перемещение конца трубчатой пружины преобразуется в поворот указательной стрелки.
Приборы М-3ВУ, МВ-3ВУ, В-3ВУ изготавливаются в корпусе диаметром 100 мм, М-4ВУ, МВ-4ВУ, В-4ВУ — в корпусе диаметром 160 мм.
Приборы М-3ВУ, МВ-3ВУ, В-3ВУ изготавливаются с радиальным штуцером без фланца, с радиальным штуцером с задним расположением фланца и с осевым штуцером без фланца; приборы исполнения «Кс» - с радиальным и осевым штуцером без фланца и с задним расположением фланца.
Виброустойчивость приборов М-3ВУ, МВ-3ВУ, В-3ВУ достигается за счёт жидкостного демпфирования осей трибки и сектора. Нижняя плата механизма армирована поликамидом в виде двух цилиндрических колпачков. На цапфы осей трибки и сектора посажены барабаны. В цилиндрический зазор между барабаном и колпачком введена демпфирующая жидкость. При повороте трибки и оси сектора жидкостное трение в зазоре создаёт демпфирующую силу.
Виброустойчивость приборов М-ЗВУКс, МВ-ЗВУКс, В-ЗВУКс и М-4ВУКс, МВ-4ВУКс, В-4ВУКс обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью.
По заказу потребителя манометры с верхним значением диапазона показаний до 25 МПа (250 кгс/см2) могут выдерживать кратковременные, до 15 с., перегрузки - 200% верхнего значения диапазона показаний.
По заказу потребителя приборы могут иметь корректор нуля или контрольную стрелку или указатель предельного давления.
Модификация приборов: Кс - коррозионностойкие, измеряемой средой являются жидкий, газообразный и водный раствор аммиака, сероводородосодержащие среды.
Фотографии общего вида приборов приведены на рисунках 1 - 4.
Код заказа манометров:
М/МВ/В-ХВУКсХХ-ХХХХ - ХХ - АЭС-кл. б. 3 - ХХ - ХХ - ХХ - ХХ - Э - ТУ 25-7310.041-2014
условное обозначение
(3 - диаметр корпуса 100 мм
4 - диаметр корпуса 160 мм)
коррозионостойское исполнение
климатического исполнения
верхнее значение диапазона показаний
(По требованию потребителя оговаривается наличие предельной отметки: например, 100/75)
единицы измерения давления
класс точности
для атомных станций - «АЭС», Класс безопасности наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен, марка хладона и др.) конструктивное исполнение:
- наличие фланца, демфера, расположение штуцера степень защиты, материал корпуса, резьба штуцера дополнительные данные (цена деления, иностр. язык для сопровод. документации, с контрольной стрелкой, наличие корректора нуля, кратковременная перегрузка) экспортное исполнение обозначение технических условий

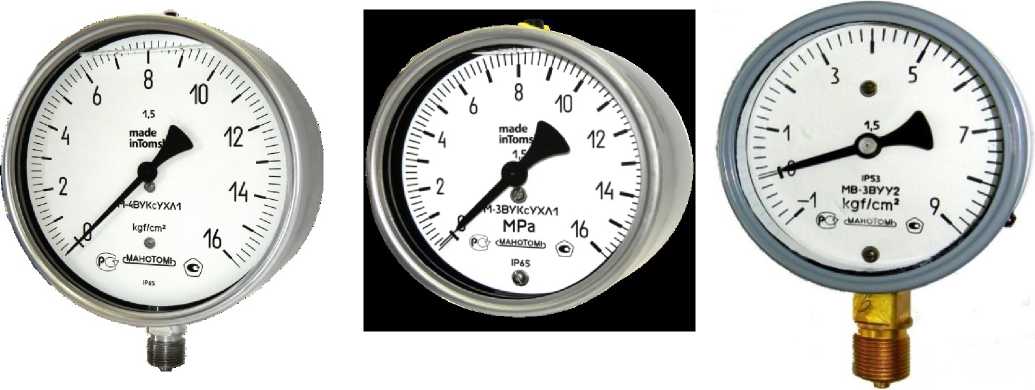

Рисунок 1 - Фотографии общего вида манометров, мановакуумметров, вакуумметров показывающих виброустойчивых М-ВУ, МВ-ВУ, В-ВУ

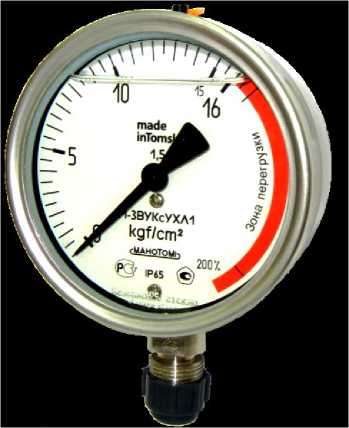

Рисунок 2 - Фотографии общего вида манометров, мановакуумметров, вакуумметров показывающих виброустойчивых М-ВУ,
МВ-ВУ, В-ВУ с зоной перегрузки

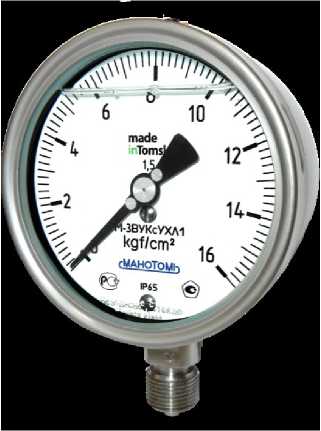

Рисунок 3 - Фотографии общего вида манометров, мановакуумметров, вакуумметров показывающих виброустойчивых М-ВУ, МВ-ВУ, В-ВУ с корректором нуля

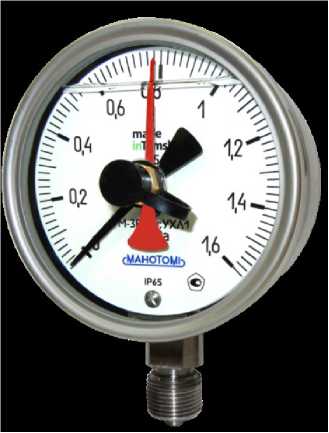

Рисунок 4 - Фотографии общего вида манометров,
мановакуумметров, вакуумметров показывающих виброустойчивых М-ВУ, МВ-ВУ, В-ВУ с контрольной стрелкой

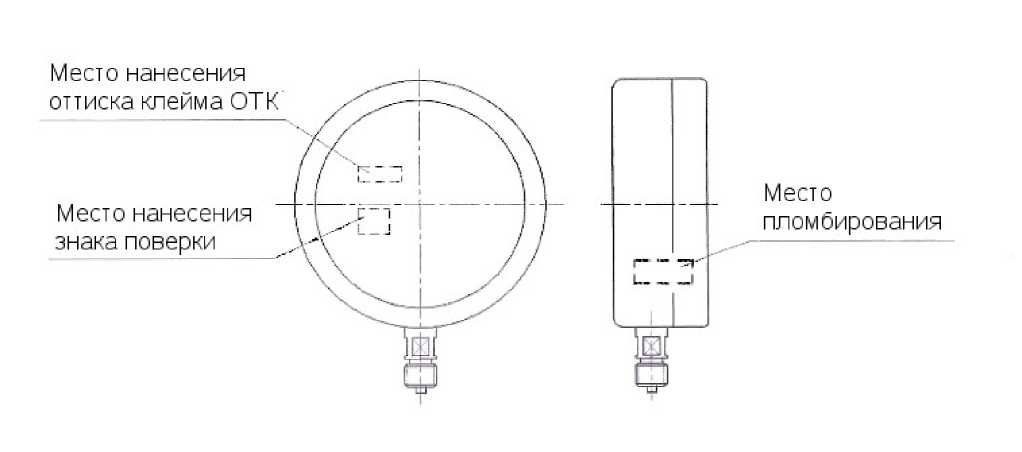

Схема пломбировки от несанкционированного доступа внутрь прибора и обозначение мест для нанесения оттисков клейма ОТК и знака поверки приведена на рисунке 5.
Рисунок 5 - Схема пломбировки от несанкционированного доступа внутрь прибора и обозначение мест для нанесения оттисков клейма ОТК и знака поверки
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон показаний, МПа1) 2) - М-3ВУ, М-4ВУ |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6;от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100; от 0 до 160 |
|
- В-3ВУ, В-4ВУ |
от -0,06 до 0; от -0,1 до 0 |
|
- МВ-3ВУ, МВ-4ВУ |
от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4 |
|
Класс точности приборов3-* |
1,0; 1,5 |
|
Пределы допускаемой основной приведенной (от диапазона показаний) погрешности, % 3) |
±1,0; ±1,5 |
|
Диапазон измерений избыточного давления |
75 % верхнего значения диапазона показаний (при постоянном давлении) |
|
66 % верхнего значения диапазона показаний (при переменном давлении) | |
|
Диапазон измерений вакуумметрического давления |
100 % диапазона показаний |
|
Вариация показаний, не более, % от диапазона показаний |
1,0; 1,5 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой дополнительной приведенной (от диапазона показаний) погрешности, вызванной отклонением температуры от нормальных условий, % |
Д = ± Kt • At, где Kt- температурный коэффициент, не более 0,06 %/ °С; At- абсолютное значение разности температур, определяемое по формуле At = 112 - ti | , где ^-значение температуры от -60 до +70 °С для приборов исполненияУ2 и ОМ2, от -45 до +70 °С для приборов исполненияУХЛ1, от -65 до +70 °С по требованию потребителя для приборов исполнения УХЛ1; ti - любое действительное значение температуры окружающего воздуха, равное от +21 до +25°С для приборов к.т. 1 и от +18 до +28 °С для приборов к.т. 1,5. |
|
Нормальные условия измерений:
|
от 21 до 25 (для к. т. 1,0) от 18 до 28 (для к. т. 1,5) от 30 до 80 от 84 до 106,7 |
|
Примечания:
МПа (с 9 кгс/ см2).
| |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Защищенность от проникновения внешних твердых предметов и воды по ГОСТ 14254-2015 |
IP54,IP65 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2, ОМ2, УХЛ1 |
|
Масса, кг, не более
|
0,8 1,7 |
|
Условия эксплуатации:
|
от -60 до +70 (приборы исполнения У2 и ОМ2) от -45 до +70 (приборы исполнения УХЛ1) от -65 до +70 (по требованию потребителя для приборов исполнения УХЛ1) до 100 при +25 °С (приборы исполнения У2 и УХЛ1) до 100 при +35 °С (приборы исполнения ОМ2) от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет, не менее |
8 |
наносится на циферблат офсетной печатью, на эксплуатационную документацию типографским способом.
Комплектность средства измеренийТаблица 3 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор |
1 шт. (в соответствии с договором) | |
|
Паспорт |
5Ш0.283.290 ПС |
1 экз. (для внутреннего рынка) |
|
5Ш0.283.344 ПС |
1 экз. (для экспорта) | |
|
5Ш0.283.456 ПС |
1 экз. (для АЭС (внутренний рынок)) | |
|
5Ш0.283.457 ПС |
1 экз. (для АЭС (экспорт)) | |
|
5Ш0.283.470 ПС |
1 экз. (для внутреннего рынка (УХЛ1)) | |
|
5Ш0.283.471 ПС |
1 экз. (для экспорта (УХЛ1)) | |
|
5Ш0.283.472 ПС |
1 экз. (для АЭС (внутренний рынок) УХЛ1) | |
|
5Ш0.283.473 ПС |
1 экз. (для АЭС (экспорт) УХЛ1) | |
|
Руководство по эксплуатации |
5Ш0.283.290 РЭ |
1 экз. (для внутреннего рынка) |
|
1 экз. (для экспорта) | ||
|
Примечание: При поставке партии приборов для внутреннего рынка допускается прилагать один экземпляр руководства на каждые 10 приборов, отправляемых в один адрес. | ||
проводится в соответствии с МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
Рабочие эталоны 2-го разряда по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5; МП-6; МП-60; МП-600; МП-2500 (Регистрационный № 58794-14).
Рабочий эталон 2-го разряда по ГОСТ Р 8.802-2012 - мановакуумметр грузопоршневой МВП-2,5 (регистрационный № 1652-99).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус прибора и (или) паспорт или свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к манометрам, мановакуумметрам, вакуумметрам показывающим виброустойчивым М-ВУ, МВ-ВУ, В-ВУГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
ГОСТ Р 8.802-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»
Технические условия ТУ 25-7310.041-2014 «Манометры, мановакуумметры, вакуумметры показывающие виброустойчивые М-ВУ, МВ-ВУ, В-ВУ»
ИзготовительОткрытое акционерное общество «Манотомь» (ОАО «Манотомь»)
ИНН 7021000501
Адрес: 634061, г. Томск, пр. Комсомольский, 62 Телефон: +7 (3822) 44-26-28, факс +7 (3822) 44-29-06
Web-сайт: www.manotom.com
E-mail: priem@manotom.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
