Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «28» июня 2018 г. № 1328

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Терминалы весоизмерительные CI, NT

Терминалы весоизмерительные CI, NT (далее терминалы) предназначены для измерения электрического цифрового сигнала.

Терминалы весоизмерительные CI, NT согласно ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» являются модулями весов и весоизмерительных устройств неавтоматического действия и относятся к терминалам (п.п. Т.2.2.5). Также терминалы могут использоваться в качестве модулей и другого измерительного оборудования при условии согласованности характеристики их входного-выходного сигнала и других параметров.

Терминалы выполнены в отдельном корпусе и состоят из стабилизированного источника питания, устройства преобразования входного электрического сигнала, переданного через цифровой интерфейс, процессора, программируемого ПЗУ (для хранения параметров конфигурации, настройки и другой информации) и табло для отображения результатов измерения.

Общий вид терминалов представлен на рисунке 1.

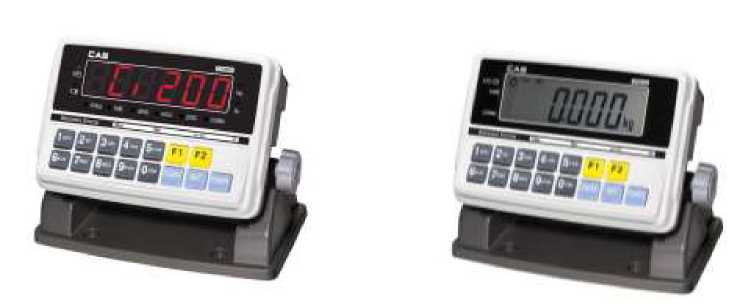

CI-200D

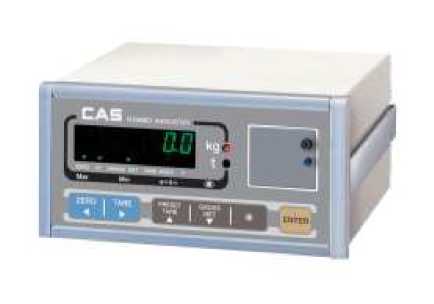

NT-580D

Рисунок 1 - Общий вид терминалов весоизмерительных CI, NT

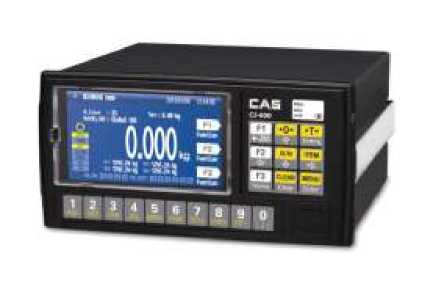

CI-600D

CI-201D

Принцип действия терминалов основан на преобразовании входного электрического цифрового сигнала, поступающего от АЦП внешнего устройства и его вывода в единицах массы на цифровое встроенное табло.

Терминалы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - прибор для работы в качестве индикатора для многоинтервальных весов (Т.3.2.6) или многодиапазонных весов (T.3.2.7);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство выборки массы тары (устройство уравновешивания тары - T.2.7.4.1);

• - устройство выбора единиц измерений (2.1).

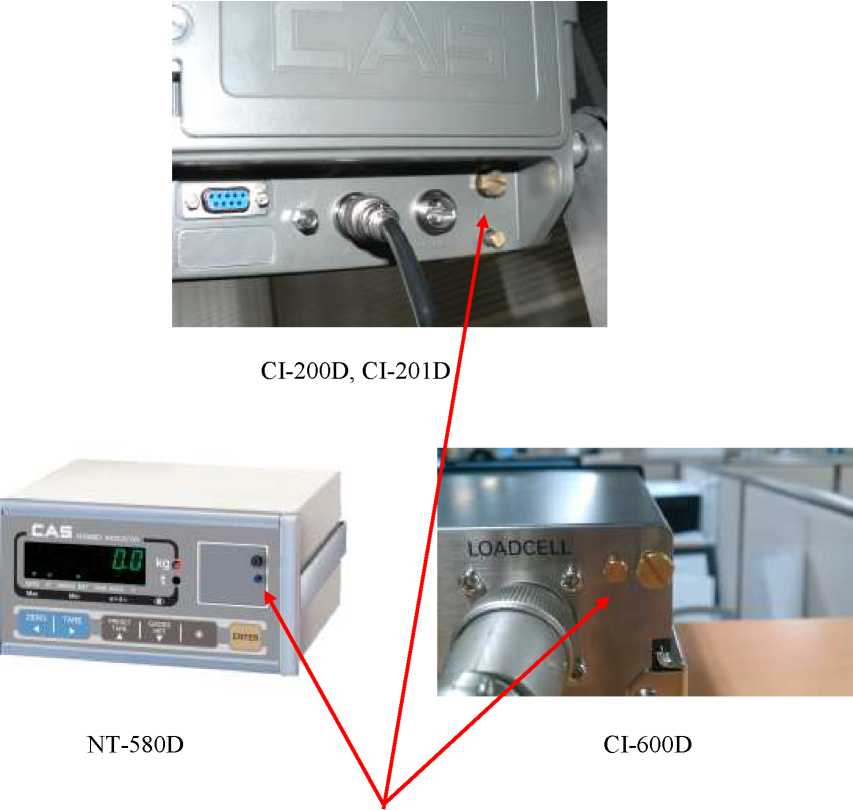

Схема пломбировки терминалов от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Место нанесения поверительного клейма Рисунок 2 - Схема пломбировки терминалов

Программное обеспечение (далее - ПО) терминалов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении терминала.

Защита от несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО обеспечивается установкой пломбы, блокирующей доступ к кнопке настройки, либо установкой пломбы, блокирующей вскрытие корпуса терминала.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню

«высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Примечание - Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Таблица 2 - Основные метрологические и технические характеристики

П Продолжение таблицы 2

наносится на маркировочную табличку, расположенную на корпусе терминала фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.

Таблица 3 - Комплектность средства измерений

Примечание. Эксплуатационная документация и методика поверки вместо бумажного носителя могут предоставляться в электронном виде.

осуществляется по документу МП 54472-13 «Терминалы весоизмерительные CI, NT. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.10.2013 г.

Основные средства поверки:

• - имитатор сигналов тензорезисторных весоизмерительных датчиков 0-10 мВ с пределами допускаемой погрешности не более ±1 мкВ;

• - измеритель напряжения постоянного тока с пределами измерений 0-10 В, пределами допускаемой погрешности ±1 мкВ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на корпус терминала на лицевую панель рядом с маркировочной табличкой.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы».

Техническая документация фирмы изготовителя.

Фирма «CAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»

ИНН 773851001

Адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2

Телефон/факс: +7 (495) 784-77-47

E-mail: casrussia@globalcas.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
