№388 от 16.02.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 526932
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 388 от 16.02.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Росстандарт)
16 февраля 2024 г.
№ _____388_____
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
4. ФГБУ «ВНИИМС» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
5. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому
регулированию и
Е.Р.Лазаренко.
Заместитель руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и
метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
А.М.Кузьмин
Сертификат: 00E9C42A3360155561666DB4E2ED5F7B52
Кому выдан: Кузьмин Александр Михайлович
Действителен: с 18.12.2023 до 12.03.2025
<__________—__________/
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию
и метрологии
ОТ « _6 » февраая____2024 Г. № 388
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Угольники поверочные 90° |
УЛ, УЛП, УП, УШ |
75004-19 |
Общество с ограниченной ответственностью НаучноПроизводственное Предприятие "Челябинский инструментальный завод" (ООО НПП "ЧИЗ"), г. Челябинск |
08.05.2029 | |
|
2. |
Усилители измерительные |
АР5110 |
57588-14 |
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров |
05.04.2029 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
ОТ « 66» фаврала 2024 Г. .№ 388
Лист № 1 Регистрационный № 57588-14 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Усилители измерительные АР5110
Назначение средства измеренийУсилитель измерительный АР5110 (далее по тексту - усилитель) предназначен для измерения и преобразования выходного сигнала пьезоэлектрических виброизмерительных преобразователей и преобразователей со встроенным согласующим усилителем в напряжение, пропорциональное виброускорению или виброскорости.
В комплекте с виброизмерительными преобразователями, усилитель может применяться для измерений параметров вибрации производственными и научными учреждениями при проведении динамических испытаний продукции, оценке качества, сертификации, научных исследованиях.
Описание средства измеренийПринцип действия усилителя основан на преобразовании сигналов, поступающих от первичных преобразователей (вибропреобразователя, преобразователя силы, давления и т.д. -далее датчик) в низкоимпедансный сигнал напряжения. Усилитель может работать в режиме преобразования заряда или преобразования напряжения при работе с датчиками со встроенным согласующим усилителем. Наличие интегратора позволяет получить выходной сигнал, пропорциональный скорости изменения измеряемой величины.
Для работы с датчиками с разными коэффициентами преобразования в усилителе предусмотрена возможность изменения (нормирования) коэффициента преобразования для получения нормализованного значения выходного напряжения. Наличие встроенных фильтров верхних (ФВЧ) и нижних (ФНЧ) частот позволяет выбрать оптимальную полосу пропускания. Усилитель обеспечивает индикацию результатов измерений среднего квадратического значения (СКЗ) выходного напряжения на встроенном дисплее.
Усилитель имеет следующие типы разъемов: "Вход 1" - несимметричный BNC, или миниатюрный UNF10-32 для подключения зарядовых датчиков; "Вход 2" - симметричный TWIN BNC для подключения симметричных (промышленных) зарядовых датчиков; "Вход 3" -BNC для подключения датчиков со встроенным согласующим усилителем; "Выход" - BNC для подключения регистрирующей аппаратуры.
Питание усилителя осуществляется от встроенного аккумулятора или от внешнего источника питания 12 В. Внешний вид усилителя представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится с помощью самоклеящейся плёнки на заднею панель усилителя.
Место нанесения пломбы- этикетки
Место нанесения знака утверждения типа

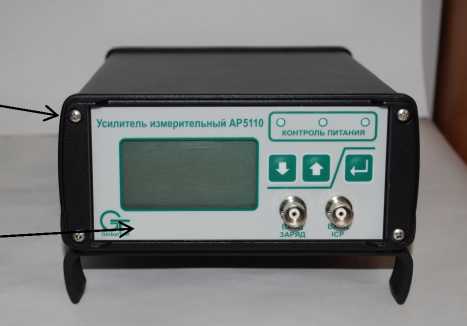

Рисунок 1 - Внешний вид усилителя АР5110
Метрологические и технические характеристикиТаблица 1
|
Максимальный входной заряд (пик), пКл, не менее |
±105 |
|
Максимальное входное напряжение (пик), В, не менее |
±10 |
|
Коэффициент преобразования по заряду (соответствует ряду 1, 2, 5), мВ/пКл |
от 0,1 до 1000 |
|
Коэффициент преобразования по напряжению (соответствует ряду 1, 2, 5) |
от 1 до 1000 |
|
Диапазон нормирования (шаг 0,01) коэффициента преобразования |
от 1 до 9,99 |
|
Пределы основной относительной погрешности установки коэффициента преобразования на частоте 200 Гц, %: - в диапазоне от 0,1 до 200 |
±0,8; |
|
- в диапазоне от 500 до 1000 (только для режима «Ускорение») |
±1,6 |
|
Пределы дополнительной погрешности установки коэффициента преобразования в температурном диапазоне от 0 до плюс 50 °С, % |
±0,5 |
|
Рабочий диапазон частот с затуханием на границах минус 10 %, Гц: - для режима «Ускорение» |
от 0,2 до 100000 |
|
- для режима «Скорость» |
от 2 до 2000 |
|
Неравномерность амплитудно-частотной характеристики (АЧХ): - для режима «Ускорение» в диапазоне частот от 3 до 30000 Гц, % |
±0,5; |
|
- для режима «Скорость» в диапазоне частот от 10 до 1000 Гц, % |
±2,0 |
|
Частоты среза встроенных ФВЧ (шаг 0,1; 1; 10; 100 Гц) со спадом АЧХ: - для режима «Ускорение» не менее 40 дБ/дек. и затуханием минус 10 %, Гц |
от 0,2 до 200 |
|
- для режима «Скорость» не менее 40 дБ/дек. и затуханием минус 10 %, Гц |
от 2 до 200 |
|
Частоты среза встроенных ФНЧ (шаг 0,1; 1; 10 кГц) со спадом АЧХ - для режима «Ускорение» не менее 40 дБ/дек. и затуханием минус 10 %, Гц |
от 100 до 100000 |
|
- для режима «Скорость» не менее 40 дБ/дек. и затуханием минус 10 %, Гц |
1000, 2000 |
|
Максимальное выходное напряжение (пик) при коэффициенте нелинейных искажений < 5 %, В, не менее |
±10 |
|
Пределы основной относительной погрешности измерения СКЗ напряжения выходного сигнала в диапазоне от 100 мВ до максимального и в диапазоне частот от 20 до 100000 Гц, % |
±1,0 |
|
Выходное сопротивление, Ом, не более |
100 |
|
СКЗ шума, приведенного ко входу, в режиме преобразования напряжения в диапазоне частот от 3 Гц до 30 кГц, мкВ, не более |
10 |
Продолжение таблицы 1
|
СКЗ шума, приведенное ко входу, в режиме преобразования заряда для ёмкости датчика 1 нФ в диапазоне частот от 3 Гц до 30 кГц, пКл, не более |
10-2 |
|
Режим питания датчиков со встроенным согласующим усилителем:
|
22+2 от 3 до 15 |
|
Питание усилителя от внешнего источника напряжения постоянного тока, В |
плюс 12+2 |
|
Ток потребления, мА, не более |
700 |
Габаритные размеры усилителя не более: длина 165 мм; высота 75 мм; глубина 250 мм. Масса усилителя не более 2,3 кг.
Рабочие условия эксплуатации усилителя:
-
- температура окружающего воздуха от 0 до плюс 50 °С;
-
- относительная влажность воздуха до 80 % при 35 °С и более низких температурах, без конденсации влаги.
Гарантийный срок хранения с момента изготовления 42 месяца.
Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев.
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель с помощью самоклеющейся плёнки, а также на титульный лист паспорта АБКЖ.431134.030ПС и руководства по эксплуатации АБКЖ. 431134.030РЭ типографским способом в левом верхнем углу.
Комплектность средства измерений
Таблица 2
|
Обозначение |
Наименование |
Количество |
|
АБКЖ.431134.030 |
Усилитель измерительный АР5110 |
1 |
|
Экранирующая заглушка |
4 | |
|
Блок питания AS05-01 |
1 | |
|
АБКЖ.431134.030ПС |
Усилитель измерительный АР5110. Паспорт |
1 |
|
АБКЖ.431134.030РЭ |
Усилитель измерительный АР5110. Руководство по эксплуатации |
одно на партию |
|
Усилители измерительные АР5110. Методика поверки |
Методика измерений представлена в руководстве по эксплуатации на усилитель АБКЖ.431134.030РЭ «Усилитель измерительный АР5110. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования;
АБКЖ.431134.030ТУ Измерительный усилитель АР5110. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») Адрес: 607185, Нижегородская обл., г. Саров, ул. Павлика Морозова, д. 6 Телефон: (83130) 67777
Факс (83130) 67778
E-mail: mail@globaltest.ru
Web-site: www.globaltest.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Российский Федеральный ядерный центр - Всероссийский научно-исследовательский институт экспериментальной физики» (ГЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ»)
Адрес: 607188, Нижегородская обл., г. Саров, пр-кт Мира, д. 37
Телефон: (83130) 22224, 22302, 22253 Факс (83130) 22232.
E-mail: shvn@olit.vniief.ru.
Уникальный номер записи в реестре аккредитованных лиц № 30046-11.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
ОТ « 16 » февраля 2024 Г. .№ 38 8
Лист № 1
Всего листов 7
Регистрационный № 75004-19
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Угольники поверочные 90° УЛ, УЛП, УП, УШ
Назначение средства измеренийУгольники поверочные 90° УЛ, УЛП, УП, УШ (далее по тексту - угольники) предназначены для измерений плоских прямых углов контактным методом.
Описание средства измеренийПринцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине.
Угольники выпускаются в следующих модификациях:
-
- УЛ - угольники лекальные;
-
- УЛП - угольники лекальные плоские;
-
- УП - угольники слесарные плоские;
-
- УШ - угольники слесарные с широким основанием.
Угольники выпускаются под товарным знаком Товарный знак наносится на
угольник и крышку футляра краской или методом лазерной маркировки, на паспорт типографским способом.
Общий вид угольников, обозначение основных размеров и поверхностей представлены на рисунках 1-4.
Пломбирование угольников не предусмотрено.
а) - Исполнение 1
б) - Исполнение 2

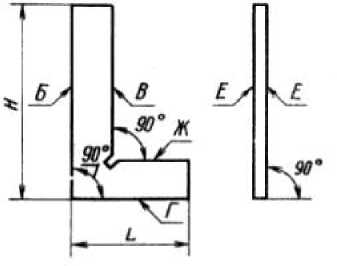

Рисунок 1 - Общий вид угольников УЛ, обозначение основных размеров и поверхностей
. ......
Ч®

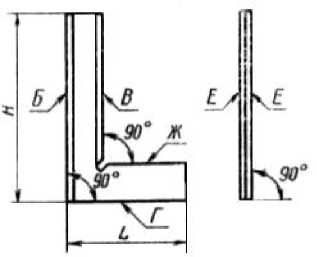

Рисунок 2 - Общий вид угольников УЛП, обозначение основных размеров и поверхностей

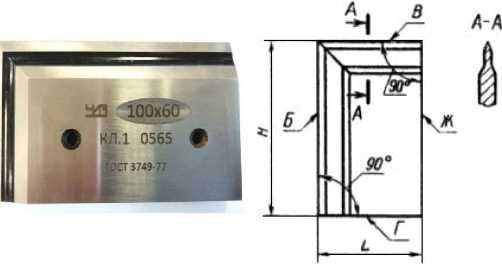

Рисунок 3 - Общий вид угольников УП, обозначение основных размеров и поверхностей
а)
б)
а) - Исполнение 1
б) - Исполнение 2

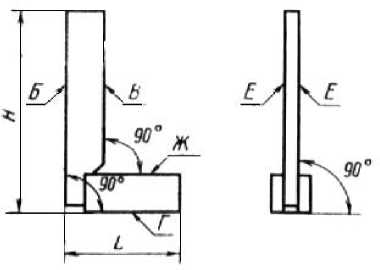

Рисунок 4 - Общий вид угольников УШ, обозначение основных размеров и поверхностей
Программное обеспечение отсутствует.
Метрологические и технические характеристикиТаблица 1 - Основные размеры и классы точности
|
Модификация |
Н, мм |
L, мм |
Классы точности по ГОСТ 3749-77 |
|
УЛ |
60 |
40 |
0; 1 |
|
100 |
60 | ||
|
160 |
100 | ||
|
УЛП |
60 |
40 |
0; 1 |
|
100 |
60 | ||
|
160 |
100 | ||
|
250 |
160 | ||
|
УП |
60 |
40 |
1; 2 |
|
100 |
60 | ||
|
160 |
100 | ||
|
250 |
160 | ||
|
400 |
250 | ||
|
УШ |
60 |
40 |
0; 1; 2 |
|
100 |
60 | ||
|
160 |
100 | ||
|
250 |
160 | ||
|
400 |
250 | ||
|
630 |
400 |
1; 2 | |
|
1000 |
630 | ||
|
1600 |
1000 |
2 |
Таблица 2 - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж на длине H (для УЛ - на длине H и L)
|
Н и L, мм |
Допуск перпендикулярности, мкм, для класса точности | ||
|
0 |
1 |
2 | |
|
40 |
2,5 |
5,0 |
- |
|
60 |
2,5 |
5,0 |
13,0 |
|
100 |
3,0 |
6,0 |
15,0 |
|
160 |
3,5 |
7,0 |
18,0 |
|
250 |
4,5 |
9,0 |
22,0 |
|
400 |
6,0 |
12,0 |
30,0 |
|
630 |
8,0 |
16,0 |
40,0 |
|
1000 |
- |
20,0 |
40,0 |
|
1600 |
- |
- |
90,0 |
|
Примечание - Допуск перпендикулярности измерительных поверхностей Б и В к опорным поверхностям Г и Ж угольников УЛ и УЛП выдержан в пределах угла поворота угольникав плоскости опорной поверхности на ±15° от среднего положения. | |||
Таблица 3 - Допуск прямолинейности измерительных поверхностей Б и В на длине H и L, а так же допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H угольников УЛ и УЛП
|
Н и L, мм |
Допуск, мкм | |||||
|
прямолинейности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж | ||||
|
Класс точности | ||||||
|
0 |
1 |
0 |
1 |
0 |
1 | |
|
40 |
1,0 |
2,0 |
1,5 |
2,5 |
2,5 |
5,0 |
|
60 |
1,0 |
2,0 |
1,5 |
2,5 |
2,5 |
5,0 |
|
100 |
1,0 |
2,0 |
1,5 |
2,5 |
3,0 |
6,0 |
|
160 |
1,5 |
3,0 |
2,0 |
4,0 |
3,5 |
7,0 |
|
250 |
1,5 |
3,0 |
2,0 |
4,0 |
4,5 |
9,0 |
|
Примечание - Допуск прямолинейности измерительных поверхностей Б и В выдержан в пределах угла поворота угольника в плоскости опорной поверхности на ±15° от среднего положения. | ||||||
Таблица 4 - Допуск плоскостности измерительных поверхностей Б и В, допуски плоскостности и параллельности опорных поверхностей Г и Ж на длине H, допуск перпендикулярности боковых поверхностей Е к опорной поверхности Г угольников УП и УШ
|
Н, мм |
Допуск, мкм | |||||||||||
|
плоскостности измерительных поверхностей Б и В |
плоскостности опорных поверхностей Г и Ж |
параллельности опорных поверхностей Г и Ж |
перпендикулярности боковых поверхностей Е к опорной поверхности Г | |||||||||
|
Класс точности | ||||||||||||
|
0 |
1 |
2 |
0 |
1 |
2 |
0 |
1 |
2 |
0 |
1 |
2 | |
|
60 |
1,0 |
2,0 |
4,0 |
1,5 |
2,5 |
5,0 |
2,5 |
5,0 |
10,0 |
40 |
40 |
125 |
|
100 |
1,0 |
2,0 |
4,0 |
1,5 |
2,5 |
5,0 |
3,0 |
6,0 |
12,0 |
50 |
50 |
160 |
|
160 |
1,5 |
3,0 |
6,0 |
2,0 |
4,0 |
8,0 |
3,5 |
7,0 |
14,0 |
60 |
60 |
200 |
|
250 |
1,5 |
3,0 |
6,0 |
2,0 |
4,0 |
8,0 |
4,5 |
9,0 |
18,0 |
80 |
80 |
250 |
|
400 |
2,5 |
5,0 |
10,0 |
3,0 |
6,0 |
12,0 |
6,0 |
12,0 |
25,0 |
100 |
100 |
320 |
|
630 |
3,0 |
6,0 |
12,0 |
4,0 |
8,0 |
16,0 |
8,0 |
16,0 |
30,0 |
125 |
125 |
400 |
|
1000 |
- |
10,0 |
20,0 |
- |
12,0 |
24,0 |
- |
24,0 |
40,0 |
- |
160 |
500 |
|
1600 |
- |
- |
30,0 |
- |
- |
36,0 |
- |
- |
60,0 |
- |
- |
630 |
Таблица 5 - Параметр шероховатости измерительных и опорных поверхностей на базовой длине 0,25 мм по ГОСТ 2789-73
|
Модификация |
Н, мм |
Параметр шероховатости поверхностей Ra, мкм, не более | |||||
|
измерительных Б и В |
измерительных Г и Ж | ||||||
|
Классы точности | |||||||
|
0 |
1 |
2 |
0 |
1 |
2 | ||
|
УЛ |
от 60 до 160 |
0,04 |
0,04 |
- |
0,08 |
0,08 |
- |
|
УЛП |
от 60 до 250 |
0,04 |
0,04 |
- |
0,16 |
0,16 |
- |
|
УП |
от 60 до 400 |
- |
0,08 |
0,16 |
- |
0,16 |
0,32 |
|
УШ |
от 60 до 400 включ. |
0,08 |
0,08 |
0,16 |
0,32 |
0,32 |
0,63 |
|
св. 400 до 1600 |
- |
0,16 |
0,32 |
- |
0,63 |
0,63 | |
Примечание - На опорных поверхностях угольников УШ 1-го класса точности размеромсвыше 400 мм и угольников типа УШ 2-го класса точности базовая длина устанавливается0,8 мм.
Таблица 6 - Параметр шероховатости боковых и торцевых поверхностей, скосов и фасок на базовой длине 0,8 мм по ГОСТ 2789-73
|
Модификация |
Параметр шероховатости поверхностей Ra, мкм, не более | |||
|
боковых поверхностей |
торцевых поверхностей |
скосов |
фасок | |
|
УЛ |
0,63 |
- |
0,63 |
- |
|
УЛП |
0,63 |
0,63 |
0,63 |
0,63 |
|
УП |
0,63 |
0,63 |
0,63 |
0,63 |
|
УШ |
1,25 |
1,25 |
1,25 |
1,25 |
Таблица 7 - Радиус закругления измерительных поверхностей угольников УЛ и УЛП
|
Наименование характеристики |
Значение |
|
Радиус закругления измерительных поверхностей, мм |
от 0,1 до 0,3 |
Таблица 8 - Допускаемая статическая нагрузка на соединение линейки угольников УШ
|
Н, мм |
Нагрузка, кгс (Н), не более |
|
60; 100; 160 |
20 (196) |
|
250; 400; 630 |
30 (294) |
|
1000; 1600 |
40 (392) |
Таблица 9 - Габаритные размеры и масса
|
Модификация |
Н, мм |
Г абаритные размеры, мм, не более |
Масса, кг, не более | ||
|
длина |
ширина |
глубина | |||
|
УЛ |
60 |
40 |
10 |
60 |
0,25 |
|
100 |
60 |
12 |
100 |
0,50 | |
|
160 |
100 |
14 |
160 |
1,15 | |
|
УЛП |
60 |
40 |
7 |
60 |
0,10 |
|
100 |
60 |
8 |
100 |
0,20 | |
|
160 |
100 |
9 |
160 |
0,40 | |
|
250 |
160 |
10 |
250 |
0,72 | |
|
УП |
60 |
40 |
7 |
60 |
0,10 |
|
100 |
60 |
8 |
100 |
0,20 | |
|
160 |
100 |
9 |
160 |
0,40 | |
|
250 |
160 |
10 |
250 |
1,11 | |
|
400 |
250 |
12 |
400 |
2,32 | |
|
УШ |
60 |
40 |
18 |
60 |
0,15 |
|
100 |
60 |
22 |
100 |
0,25 | |
|
160 |
100 |
27 |
160 |
0,65 | |
|
250 |
160 |
35 |
250 |
1,15 | |
|
400 |
250 |
38 |
400 |
3,00 | |
|
630 |
400 |
40 |
630 |
6,30 | |
|
1000 |
630 |
43 |
1000 |
12,50 | |
|
1600 |
1000 |
45 |
1600 |
25,00 | |
Таблица 10 - Условия эксплуатации и средний срок службы
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +16,5 до +23,5 0,5 80 |
|
Средний срок службы, лет |
5 |
наносится на крышку футляра краской или методом лазерной маркировки, на паспорт типографским способом.
Комплектность средства измеренийТаблица 11 - Комплектность средства измерений
|
Наименование |
Количество |
|
У гольник |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 6 «Порядок работы» паспорта.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 3749-77 Угольники поверочные 90°. Технические условия (с Изменениями №1-4); МИ 1799-87 Методические указания. Угольники поверочные 90°. Методика контроля.
ИзготовительОбщество с ограниченной ответственностью Научно-Производственное Предприятие «Челябинский инструментальный завод» (ООО НПП «ЧИЗ»)
ИНН 7432013916
Адрес: 454008, г. Челябинск, Свердловский тракт, д. 38, к. 4, оф. 517
Телефон (факс): +7 (351) 211-60-61, +7 (351) 242-01-42
Web-сайт: http://chiz.ru
E-mail: chiz@chiz.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. 24 Северная, д. 117-А
Телефон (факс): +7 (3812) 68-07-99, +7 (3812) 68-04-07
Web-сайт: http://csm.omsk.ru
E-mail: info@ocsm.omsk.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.
