МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

24 октября 2018 г.                                            „   2231

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 65339 «Спектрометры эмиссионные ARL easySpark» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ТТ Аналитика» от 27 июля 2018 г. № 07/18-248ТТА приказываю:

• 1. Внести изменения в описание типа на спектрометры эмиссионные ARL easySpark, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66823-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу «ГСИ. Спектрометры эмиссионные ARL easySpark. Методика поверки МП-242-2068-2016 (с изменением № 1)», утвержденному ФГУП «ВНИИМС им. Д.И. Менделеева» 28 июня 2018 г. и распространить действие документа на спектрометры эмиссионные ARL easySpark, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа № 65339 «Спектрометры эмиссионные ARL easySpark», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66823-17, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» октября 2018 г. № 2231

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрометры эмиссионные ARL easySpark

Спектрометры эмиссионные ARL easySpark предназначены для измерения массовой доли элементов в твердых металлических образцах с предварительно отшлифованной поверхностью в соответствии методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).

Принцип действия спектрометров основан на измерении интенсивности излучения на определенной длине волны спектра эмиссионного излучения атомов анализируемых элементов, возбуждаемого искровым разрядом между вспомогательным электродом и анализируемым металлическим образцом. Содержание элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и содержанием элемента в образце.

Проба, химический состав которой надо определить, устанавливается в штатив и выполняет функцию одного из электродов. Промежуток между пробой и электродом продувается потоком аргона высокой чистоты Между пробой и подставным электродом возбуждается электрический разряд - низковольтная униполярная искра в атмосфере аргона. Величина и форма напряжения формируются генератором. В разряде происходит возбуждение свечения атомов и ионов пробы. Излучение разряда фокусируется на ПЗС матрицу.

Конструкция спектрометров оптико-эмиссионных ARL iSpark включает в себя:

• - источник возбуждения спектра;

• - спектральный (диспергрующий) блок;

• - блок электроники, обеспечивающий работу спектрометра;

• -  источник питания, служащий для обеспечения всех частей спектрометра электроэнергией с определенными характеристиками;

• - блок управления расходом аргона.

Спектрометр управляется от внешнего персонального компьютера, предназначенного для приема, обработки и выдачи информации под управлением специализированного программного обеспечения. Изготовитель не осуществляет пломбирование спектрометра. Общий вид спектрометров показан на рисунке 1.

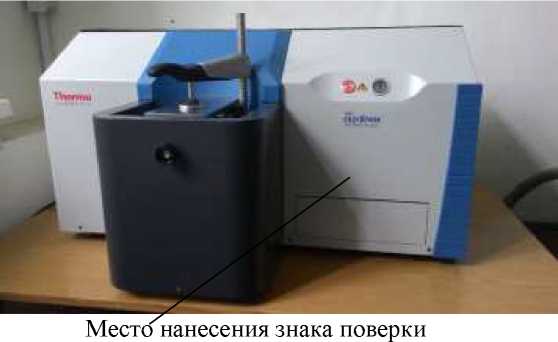

Рисунок 1 - Общий вид спектрометров ARL easySpark

Спектрометры оснащены автономным ПО Oxsas, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.

Таблица 1 - Идентификационные данные ПО

Все ПО является метрологически значимым и выполняет следующие функции:

• - управление источником возбуждения спектров;

• - создание и хранение файлов методов измерений;

• - управление детектирующей системой

• - регистрация данных с помощью детектирующей системы;

• - управление процедурой измерений;

• - создание отчетов по результатам измерений;

• - хранение и экспорт полученных данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель спектрометра методом наклейки.

Таблица 4 - Комплектность средства измерений

осуществляется по документу «ГСИ. Спектрометры эмиссионные ARL easySpark. Методика поверки МП-242-2068-2016 (с изменением № 1)», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 28.06.2018 г.

Основные средства поверки:

• - стандартный образец сталей углеродистых и легированных ГСО 10504-2014 (индекс ИСО УГ2к);

• - стандартный образец состава меди черновой ГСО 10819-2016 (индекс VSM15-4);

• - стандартный образец состава сплавов алюминиевых ГСО 10985-2017 (индекс VSA5);

• - стандартный образец состава никеля ГСО 8346-2003 (индексVSN1).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик спектрометров с требуемой точностью.

Знак поверки наносится на лицевую панель спектрометра, как показано на рисунке 1 или на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Техническая документация фирмы «Thermo Fisher Scientific (Ecublens) SARL», Швейцария

Фирма «Thermo Fisher Scientific (Ecublens) SARL», Швейцария

Адрес: En Vallaire Quest C, CH1024 Ecublens, Switzerland

Тел.: +41 44 445 16 80, факс: +41 44 445 16 88 Заявитель

Общество с ограниченной ответственностью «ТТ Аналитика» (ООО «ТТ Аналитика»)

ИНН 7709858627

Юридический адрес: 129515, г. Москва, ул. Кондратюка, д. 4, пом. II

Адрес: 119017, г. Москва, Кадашёвская набережная, д. 6/1/2, стр. 1, офис 200

Телефон: +7 (495) 374-72-81

E-mail: info@tta.moscow.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19

Телефон: +7 (812) 251-76-01

Факс: +7 (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
