Москва

06 февраля 2024 г.

До     305

ПРИКАЗ

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 13 декабря 2023 г. № 2692 «О внесении изменений в сведения об утвержденных типах средств измерений»

В целях исправления технической ошибки п р и к а з ы в а ю:

• 1. Внести изменения в пункты 3 и 4 приложения к приказу от 13 декабря 2023 г. № 2692 «О внесении изменений в сведения об утвержденных типах средств измерений», заменив описания типов средств измерений, прилагаются к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2024 г. № 305

Лист № 1 Регистрационный № 76216-19 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с видеофиксацией «Кордон.Про»М

Комплексы измерительные с видеофиксацией «Кордон.Про»М (далее по тексту — комплексы) предназначены для определения текущего времени, синхронизированного с национальной координированной шкалой времени UTC(SU), измерений углов между осью комплекса и направлением на ТС и измерений скорости ТС в зоне контроля в автоматическом режиме.

Принцип действия комплекса при измерении текущего времени основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS и синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU).

Принцип действия комплекса при измерении углов между осью комплекса и направлением на ТС основан на частотно-фазовой радиолокации, а измерение скорости — на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера).

Конструктивно комплексы состоят из основных блоков (ОБ), блоков питания и комплекта кабелей. ОБ включает в себя процессорный модуль с установленным специальным программным обеспечением (ПО), видеокамеру, доплеровский радарный модуль, модуль приема навигационных сигналов, устройства связи и коммутации, модуль климат контроля. По отдельному заказу может поставляться дополнительное оборудование (дополнительные элементы крепежной арматуры, блоки питания, прожекторы подсветки, обзорные камеры). Допускается возможность применения нескольких ОБ и блоков питания в составе комплекса. Возможно также включение в состав комплекса аккумуляторного бокса для электропитания без подключения к сети. Количество составных частей определяется заказом.

Комплексы выпускаются в одной модификации, которая может использоваться при стационарном (на дорожных конструкциях), передвижном (на штативах, треногах) или мобильном (на движущихся ТС) размещениях.

Комплекс осуществляет автоматическое распознавание знаков государственной регистрации ТС и их привязку к точкам расположения ТС на дорожном полотне, фиксацию времени получения кадра в сохраняемой с ним подписи. При этом обеспечивается одновременное измерение скорости ТС.

Функционально комплексы предназначены для распознавания государственных регистрационных знаков (ГРЗ) ТС с целью выявления событий, определенных в разделе 7.5 ТУ 26.51.66-036-31002820-2018, в том числе:

-    превышение установленной скорости движения в зоне контроля;

- превышение установленной скорости движения на протяженном участке дороги;

-    выезд на полосу, предназначенную для встречного движения;

-    выезд на трамвайные пути встречного направления;

-    движение по разделительной полосе;

-    движение по полосе для общественного транспорта;

-    движение по обочине;

-    движение по велосипедным или пешеходным дорожкам либо тротуарам;

-    движение грузовых ТС далее второй полосы;

- несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, включая, но не ограничиваясь следующими нарушениями: проезд знака СТОП без остановки, поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги, движение во встречном направлении по дороге с односторонним движением, несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых транспортных средств, несоблюдение минимальной дистанции;

- невыполнение требования Правил дорожного движения уступить дорогу пешеходам, велосипедистам или иным участникам дорожного движения (за исключением водителей транспортных средств), пользующимся преимуществом в движении;

- нарушение запрета остановки или стоянки ТС, включая, но не ограничиваясь следующими нарушениями: несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку транспортных средств, остановка или стоянка на железнодорожном переезде, остановка или стоянка на местах, отведенных для ТС инвалидов, остановка на полосе для маршрутных ТС, остановка или стоянка ТС на тротуаре, остановка в местах остановки маршрутных ТС или стоянки легковых такси, остановка или стоянка на трамвайных путях, остановка транспортных средств далее первого ряда от края проезжей части, остановка на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях, создание при остановке препятствий для движения других транспортных средств;

-    нарушение правил применения ремней безопасности или мотошлемов;

-    нарушение правил пользования внешними световыми приборами;

- нарушение требований об обязательном страховании гражданской ответственности владельцев транспортных средств;

- нарушения в сфере благоустройства, связанные с размещением ТС (в том числе, на платных городских парковках);

- нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск транспортного средства к участию в дорожном движении;

-    разворот в местах, где такие маневры запрещены;

-    движение задним ходом в местах, где такие маневры запрещены;

- неисполнение обязанности по внесению платы за проезд транспортного средства по платным автомобильным дорогам, платным участкам автомобильных дорог;

- нарушение правил, установленных для движения транспортных средств в жилых зонах;

- пользование водителем во время движения транспортного средства телефоном, не оборудованным техническим устройством, позволяющим вести переговоры без использования рук;

-    проезд на запрещающий сигнал светофора;

- невыполнение требования Правил дорожного движения об остановке перед стоп-линией, обозначенной дорожными знаками или разметкой проезжей части дороги, при запрещающем сигнале светофора;

- выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора, который вынудил водителя остановиться, создав препятствие для движения транспортных средств в поперечном направлении;

- невыполнение требования Правил дорожного движения уступить дорогу транспортному средству, пользующемуся преимущественным правом проезда перекрестков (транспортному средству, пользующемуся преимущественным правом движения);

- невыполнение требования Правил дорожного движения, за исключением установленных случаев, перед поворотом направо, налево или разворотом заблаговременно занять соответствующее крайнее положение на проезжей части, предназначенной для движения в данном направлении.

Алгоритмы фото-видеофиксации реализованы на основе нейронного распознавания ГРЗ и класса ТС в сочетании с использованием данных видеоаналитики, содержащих сведения о траектории ТС и характере его движения.

Общий вид комплексов представлен на рисунке 1.

Основной блок

Места пломбирования, маркировки и нанесения знака утверждения типа, а также место нанесения заводского номера представлены на рисунке 2.

Место нанесения

знака

утверждения типа

~ /

Место нанесения

заводского номера

Рисунок 2 — Места пломбирования, маркировки, нанесения заводского номера и знака утверждения типа

Знак поверки на комплексы не наносится

Заводской номер наносится на этикетку, размещаемую на боковой части комплексов, типографским способом и имеет буквенно-цифровой формат.

Программное обеспечение

Защита ПО и результатов измерений от преднамеренных и случайных изменений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения, и проверки ПО на наличие изменения или удаления метрологически значимых частей.

Уровень защиты ПО — «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 — Метрологические характеристики

Таблица 3 — Основные технические характеристики

наносится на титульный лист формуляра ГДЯК 464965.041 ФО и руководства по эксплуатации ГДЯК 464965.041 РЭ типографским методом, а также на корпус основного блока с помощью металлографической этикетки.

Таблица 4 — Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в разделе «Общая информация о комплексе» документа ГДЯК 464965.041 РЭ «Комплекс измерительный с видеофиксацией «Кордон.Про»М. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений «Комплексы измерительные с видеофиксацией «Кордон.Про»М. Технические условия». ТУ 26.51.66-036-31002820-2018.

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон») ИНН 7804040165

Адрес: 190020, г. Санкт-Петербург, ул. Лифляндская, д. 6, лит. М, помещ. 21Н, 26Н Телефон (факс): +7(812) 670-09-09, +7(812) 324-61-51

Web-сайт: www.simicon.ru

E-mail: ruinfo@simicon.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Телефон: 8 (812) 244-б2-28, 8 (812) 244-12-75 Факс: 8 (812) 244-10-04

E-mail: letter@rustest.spb.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311484.

в части внесения изменений

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Место нахождения юридического лица: 141570, Московская обл., г.о. Солнечногорск, рп. Менделеево

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» февраля 2024 г. № 305

Лист № 1 Регистрационный № 60641-15 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные с видеофиксацией «КОРДОН-М»

Комплексы измерительные с видеофиксацией «КОРДОН-М» (далее - комплексы) предназначены для измерения скорости движения транспортных средств (ТС), определения текущего времени, синхронизированного с национальной шкалой UTC(SU), определения географических координат местоположения комплекса и положения ТС в зоне контроля в автоматическом режиме.

Принцип действия комплексов при измерении скорости движения ТС и определения их положения в зоне контроля основан на измерении разности частот излучаемого и отраженного сигналов (эффект Доплера) с одновременным использованием методов фазовой радиолокации.

Принцип действия комплексов при измерении текущего времени, синхронизированного с национальной шкалой UTC(SU), и географических координат основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS.

Комплексы выпускаются в трех исполнениях «КОРДОН-М»2, «КОРДОН-М»4 и «КОРДОН-М»КР, отличающимися условиями применения.

Комплексы «КОРДОН-М»2 и «КОРДОН-М»4 осуществляют автоматическое измерение скорости ТС и определение их положения на дорожном полотне при одиночном или групповом движении по двух- или четырех-полосным дорогам. Комплексы «КОРДОН-М»КР, в дополнение к перечисленным, имеют функции контроля прохождения регулируемых перекрестков, переездов и пешеходных переходов.

Комплексы работают в полностью автоматическом режиме, включая распознавание, хранение и передачу полученной информации.

Комплексы предназначены для работы при неподвижном расположении.

Конструктивно комплексы содержат один или несколько фоторадарных блока типов «К2», «К3» или «К4» и ряд внешних дополнительных устройств. Выбор типа фоторадарных блоков (ФБ) для конкретного комплекса зависит от геометрических параметров его установки: требуемого количества контролируемых полос, доступного места установки, типа перекрестка, освещенности и ряда других факторов.

Все типы ФБ содержат измеритель скорости движения ТС, видеокамеру, модуль спутниковой навигации, компьютер для обработки получаемой информации, устройство хранения информации, блок вывода для передачи данных по кабельным и/или беспроводным каналам связи на внешние устройства, модули питания и подсветки.

Функционально комплексы предназначены для распознавания государственных регистрационных знаков (ГРЗ) ТС с целью выявления событий, определенных в разделе 7.5 ТУ 4278-031-31002820-2014, в том числе:

- превышение установленной скорости движения в зоне контроля;

- превышение установленной скорости движения на протяженном участке дороги;

- выезд на полосу, предназначенную для встречного движения;

- выезд на трамвайные пути встречного направления;

- движение по разделительной полосе;

- движение по полосе для общественного транспорта;

- движение по обочине;

- движение по велосипедным или пешеходным дорожкам либо тротуарам;

- движение грузовых ТС далее второй полосы;

- несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, включая, но не ограничиваясь следующими нарушениями: проезд знака СТОП без остановки, поворот налево или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги, движение во встречном направлении по дороге с односторонним движением, несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых транспортных средств, несоблюдение минимальной дистанции;

- невыполнение требования Правил дорожного движения уступить дорогу пешеходам, велосипедистам или иным участникам дорожного движения (за исключением водителей транспортных средств), пользующимся преимуществом в движении;

- нарушение запрета остановки или стоянки ТС, включая, но не ограничиваясь следующими нарушениями: несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги, запрещающими остановку или стоянку транспортных средств, остановка или стоянка на железнодорожном переезде, остановка или стоянка на местах, отведенных для ТС инвалидов, остановка на полосе для маршрутных ТС, остановка или стоянка ТС на тротуаре, остановка в местах остановки маршрутных ТС или стоянки легковых такси, остановка или стоянка на трамвайных путях, остановка транспортных средств далее первого ряда от края проезжей части, остановка на автомагистралях, эстакадах, мостах, путепроводах, в тоннелях, создание при остановке препятствий для движения других транспортных средств;

- нарушение правил применения ремней безопасности или мотошлемов;

- нарушение правил пользования внешними световыми приборами;

- нарушение требований об обязательном страховании гражданской ответственности владельцев транспортных средств;

- нарушения в сфере благоустройства, связанные с размещением ТС (в том числе, на платных городских парковках);

- нарушение требований об обязательном наличии оформленной в установленном порядке диагностической карты, подтверждающей допуск транспортного средства к участию в дорожном движении;

- разворот в местах, где такие маневры запрещены;

- движение задним ходом в местах, где такие маневры запрещены;

- неисполнение обязанности по внесению платы за проезд транспортного средства по платным автомобильным дорогам, платным участкам автомобильных дорог;

- нарушение правил, установленных для движения транспортных средств в жилых зонах;

- пользование водителем во время движения транспортного средства телефоном, не оборудованным техническим устройством, позволяющим вести переговоры без использования рук;

- проезд на запрещающий сигнал светофора (только для «Кордон-М»КР);

- невыполнение требования Правил дорожного движения об остановке перед стоп-линией, обозначенной дорожными знаками или разметкой проезжей части дороги, при запрещающем сигнале светофора (только для «Кордон-М»КР);

- выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора, который вынудил водителя остановиться, создав препятствие для движения транспортных средств в поперечном направлении (только для «Кордон-М»КР);

- невыполнение требования Правил дорожного движения уступить дорогу транспортному средству, пользующемуся преимущественным правом проезда перекрестков (транспортному средству, пользующемуся преимущественным правом движения) (только для «Кордон-М»КР);

- невыполнение требования Правил дорожного движения, за исключением установленных случаев, перед поворотом направо, налево или разворотом заблаговременно занять соответствующее крайнее положение на проезжей части, предназначенной для движения в данном направлении (только для «Кордон-М»КР).

Алгоритмы фото-видеофиксации реализованы на основе нейронного распознавания ГРЗ и класса ТС в сочетании с использованием данных видеоаналитики, содержащих сведения о траектории ТС и характере его движения.

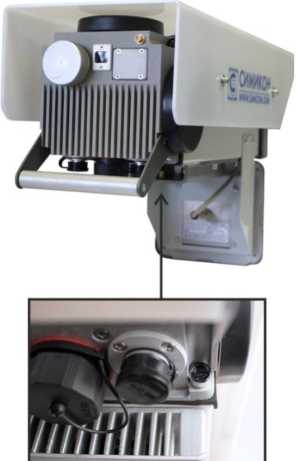

Общий вид, способ пломбирования ФБ комплексов, место нанесения знака утверждения типа и место нанесения заводского номера показаны на рисунках 1 - 3 (стрелкой обозначено место установки пломб).

Место нанесения знака утверждения типа

Место нанесения заводского номера

Рисунок 2 - Комплекс «КОРДОН-М» 4 на базе блока «К4»

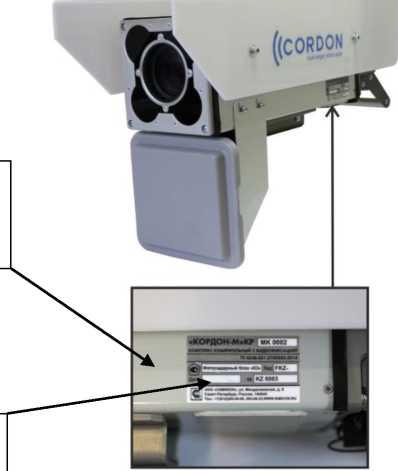

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 3 - Комплекс «КОРДОН-М»КР на базе блока «К3»

Знак поверки на комплексы не наносится.

Заводской номер наносится на этикетку, размещаемую на боковой части комплексов, типографским способом и имеет буквенно-цифровой формат.

Программное обеспечение

В функции, выполняемые встроенным в ФБ программным обеспечением (ПО), входит:

- управление радиолокатором;

- управление видеокамерой;

- контроль работы комплекса (функции самотестирования и обнаружения сбоев);

- определение скорости движения ТС;

- обработка и хранение полученных в результате работы комплекса данных;

• - запись данных на SD-карту памяти;

• - передача измеренных данных на внешние устройства;

• - обеспечение совместной работы двух и более ФБ в составе комплексов.

Уровень защиты ПО комплексов от преднамеренных и непреднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационное данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист формуляра ГДЯК 464965.035 ФО (или ГДЯК 464965.036 ФО) и руководства по эксплуатации ГДЯК 464965.035 РЭ (или ГДЯК 464965.036 РЭ) методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной типографским способом.

Таблица 4 - Комплектность комплексов

приведены в разделе 6 «Сборка и подключение комплекса» документов ГДЯК464965.035 РЭ «Руководство по эксплуатации на комплексы измерительные с видеофиксацией «КОРДОН-М»2(4)» или ГДЯК464965.036 РЭ «Руководство по эксплуатации на комплексы измерительные с видеофиксацией «КОРДОН-М»КР».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 50856-96 Измерители скорости движения транспортных средств радиолокационные. Общие технические требования. Методы испытаний;

Рекомендации МОЗМ МР-91 Измерение скорости транспортных средств радарными приборами;

ГОСТ 12.1.006-84 ССБТ Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля;

Комплексы измерительные с видеофиксацией «КОРДОН-М». Технические условия. ТУ 4278-031-31002820-2014.

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон») ИНН 7804040165

Адрес: 195009, г. Санкт-Петербург, Арсенальная ул., д. 66, к. 3, стр. 1

Юридический адрес: 190020, г. Санкт-Петербург, ул. Лифляндская, д. 6, лит. М, помещ 21Н, 26Н, помещ. 8

Телефон: +7(812) 670-09-09

Факс: +7(812) 670-09-14

Web-сайт: www.simicon.com

E-mail: ruinfo@simicon.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Место нахождения юридического лица: 141570, Московская обл., г.о. Солнечногорск, рп. Менделеево

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
