МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

28 ноября 2023 г.

2529

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему

приказу.

типов  средств  измерений,

поверки средств измерений, к настоящему   приказу,

  • 2. Утвердить  измененные  описания

прилагаемые к настоящему приказу.

  • 3. Распространить действие методик установленных   согласно приложению на средства измерений, находящиеся в эксплуатации.

  • 4. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

Заместитель Руководителя

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Е.Р.Лазаренко

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\________—_________✓




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___» __2023 г. № _____

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методик поверки

сохраняется

Устанавливаемая

методика поверки

Заявитель

Юридическое лицо, выдавшее заключение

1

2

3

4

5

6

7

8

9

10

11

1.

Системы измерительные

«СЕНС»

39007-14

МП 208-0162022

МП 208-016-2022 с изменением №1

Общество с ограниченной ответственностью Научнопроизводственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»), Пензенская обл., г. Заречный

ФГБУ «ВНИИМС», г. Москва

2.

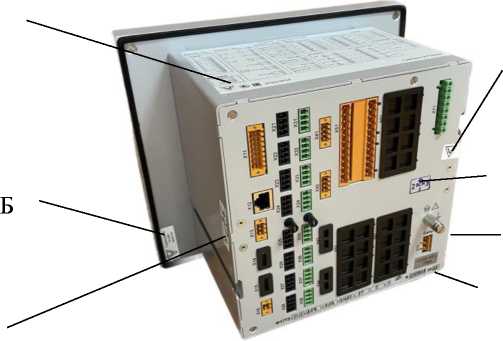

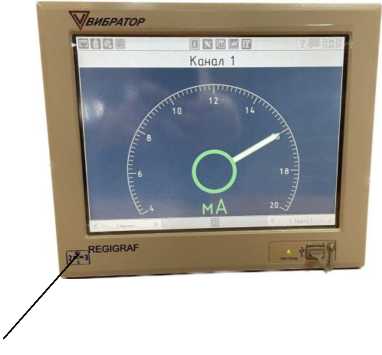

Регистраторы электронные многоканальные

Ф1772

74645-19

ВРМЦ.42145

3.001 МП

ВРМЦ.421453.001

МП1

Акционерное общество «Приборостроите льный завод «ВИБРАТОР»

(АО «ВИБРАТОР»), г. Санкт-Петербург

ФБУ «Пензенский ЦСМ», г. Пенза

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2529

Лист № 1

Всего листов 10

Регистрационный № 39007-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные «СЕНС»

Назначение средства измерений

Системы измерительные «СЕНС» (в дальнейшем - СИ «СЕНС») предназначены для измерений уровня, температуры, плотности, объёма, массы жидкостей при учётных и технологических операциях, измерений давления жидкостей, газов, а также концентрации горючих газов и паров.

Описание средства измерений

Принцип действия СИ «СЕНС» основан на преобразовании измеряемых физических величин в электрические сигналы, их программной обработке и визуализации.

СИ «СЕНС» - совокупность измерительно-вычислительных, комплексных, связующих и вспомогательных компонентов, образующих измерительные каналы. Количество измерительных каналов и функциональные возможности СИ «СЕНС» определяются количеством и типом используемых в ней компонентов.

Метрологические характеристики измерительных каналов (ИК) полностью определяются метрологическими характеристиками входящих в них измерительновычислительных компонентов.

СИ «СЕНС» выпускаются в двух модификациях:

  • - СИ «СЕНС» модификация 0, выполняющая измерения уровня, температуры, плотности жидкостей при учётных и технологических операциях, измерений давления жидкостей, газов, а также концентрации горючих газов и паров;

  • - СИ «СЕНС» модификация 1, выполняющая измерения уровня, температуры, плотности, давления, объема и массы нефтепродуктов и сжиженных углеводородных газов при учётных и технологических операциях.

Измерительно-вычислительные компоненты для СИ «СЕНС» модификации 0 в составе:

  • -   ИК уровня:    преобразователи магнитные поплавковые «ПМП»

(Госреестр № 24715-14);

  • -  ИК давления: преобразователи давления измерительные СЕНС ПД (Госреестр № 75375-19), преобразователи давления «СЕНС ПД»;

  • -   ИК   температуры:   преобразователи   магнитные   поплавковые   «ПМП»

(Госреестр № 24715-14), преобразователи температуры «СЕНС ПТ»;

  • -   ИК плотности:   преобразователи   магнитные   поплавковые   «ПМП»

(Госреестр № 24715-14), преобразователи плотности «СЕНС ПП»;

  • - ИК концентрации горючих газов и паров: газосигнализаторы «СЕНС СГ» (Госреестр № 54151-13), «СЕНС СГ-ДГ» (Госреестр № 57648-14), СЕНС СГ-А (Госреестр № 68847-17), СЕНС СГ-А2 (Госреестр № 76364-19).

Измерительно-вычислительные компоненты для СИ «СЕНС» модификации 1 в составе:

- ИК уровня, температуры, плотности: преобразователи магнитные поплавковые «ПМП» (Госреестр № 24715-14) варианта исполнения ПМП-201;

- ИК давления: преобразователи давления измерительные СЕНС ПД (Госреестр № 75375-19) с пределами допускаемой основной погрешности ±0,40%; ±0,50%.

Измерительно-вычислительные   компоненты осуществляют преобразование

измеряемой физической величины в цифровой кодированный сигнал и имеют нормированные метрологические характеристики.

Измерительно-вычислительные компоненты, в зависимости от варианта исполнения, осуществляют измерительное преобразование как одной, так и нескольких одноименных или разноименных физических величин, вычисление физических величин, производных от измеренных, а также формируют управляющие сигналы на комплексные и вспомогательные компоненты.

Комплексные компоненты:   сигнализаторы «МС-К-500»,   «ВС-К-500»   и

автоматизированные рабочие места (АРМ) операторов на базе компьютеров с соответствующим программным обеспечением предназначены для обработки и отображения данных, полученных от измерительно-вычислительных компонентов, хранения информации и ведения баз данных, а также для управления работой СИ «СЕНС».

Связующие компоненты: цифровые линии связи, коробки соединительные, барьеры искрозащиты и адаптеры, обеспечивают прием-передачу сигналов, несущих информацию об измеряемой величине от одного компонента к другому, а также осуществляют преобразование их выходных сигналов в сигналы других интерфейсов, протоколов.

Вспомогательные компоненты: блоки питания «БП», блоки коммутации «БК», блоки питания-коммутации «БПК», кнопки управления «КН», сигнализаторы световые, звуковые и светозвуковые «ВС» и др. осуществляют соответственно питание компонентов СИ «СЕНС», управление внешними исполнительными механизмами посредством коммутации электрических цепей, подачу световых и звуковых сигналов в соответствии с управляющими сигналами измерительно-вычислительных, комплексных и других компонентов.

Принцип измерений уровня, плотности в измерительно-вычислительных компонентах следующий. Поплавки с магнитами и магниточувствительные элементы компонентов образуют датчики уровня. Поплавки в рабочем состоянии свободно скользят вдоль магниточувствительных элементов и принимают положение в зависимости от уровня жидкости, уровня раздела сред и плотности жидкости. Магниты, находящиеся в поплавках, воздействуя на магниточувствительные элементы, генерируют в них сигналы, соответствующие положениям поплавков, которые, в свою очередь, соответствуют уровню жидкости и (или) уровню раздела сред.

Измерения плотности в измерительно-вычислительных компонентах осуществляются с помощью поплавка плотности, глубина погружения поплавка плотности или его подвижной части зависит от плотности жидкости. По положению поплавка плотности или его подвижной части определяется глубина погружения и, соответственно, плотность. Компоненты также осуществляют вычисление плотности по заданным исходным данным, результатам измерений температуры, давления.

Измерения температуры в   измерительно-вычислительных    компонентах

осуществляются с помощью интегральных датчиков температуры. Компоненты также осуществляют вычисление средней температуры жидкостей и паров.

Измерения давления в измерительно-вычислительных компонентах осуществляются с помощью тензорезистивного мостового первичного преобразователя.

Измерения массы и объема в резервуарах (мерах вместимости) производятся измерительно-вычислительными и комплексными компонентами косвенным методом статических измерений по измеренным значениям уровня, температуры, плотности, давления, измерение объёма производится с использованием градуировочных таблиц резервуаров.

Измерения концентрации горючих газов и паров в измерительно-вычислительных компонентах осуществляются прямым методом - инфракрасной абсорбцией.

Нанесение заводского номера на СИ «СЕНС» не предусмотрено. Заводской номер указывается в паспорте на СИ «СЕНС».

Сведения о формате, способах и местах нанесения заводских номеров измерительновычислительных, комплексных, связующих и вспомогательных компонентов, входящих в состав СИ «СЕНС», приводятся в паспорте на СИ «СЕНС».

Пломбирование на СИ «СЕНС» не предусмотрено.

Нанесение знака поверки на СИ «СЕНС» не предусмотрено.

Программное обеспечение

Измерительно-вычислительные компоненты имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается (записывается) в энергонезависимую память при изготовлении. Конструкция измерительно-вычислительных компонентов исключает возможность доступа к ПО, несанкционированного влияния на ПО. ПО измерительно-вычислительных компонентов относится к ПО с высоким уровнем защиты, кроме СЕНС СГ-А, СЕНС СГ-А1, СЕНС СГ-А2 -со средним уровнем защиты в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО измерительно-вычислительных компонентов приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ПМП-118

ПМП-128

ПМП

[-201

Идентификационное наименование ПО

-

-

-

-

-

Номер версии (идентификационный номер) ПО

не ниже

A216

не ниже А260

(для ModBus)

не ниже

A135

не ниже А324 (для модификации 0)

не ниже А32Х* (для модификации 1)

Цифровой идентификатор ПО

-

-

-

-

-

* - последний индекс значения номера версии метрологически незначимую часть ПО.

ПО допускает наличие значений, отвечающих за

Продолжение таблицы 1

Идентификационные данные (признаки)

Значение

«СЕНС ПТ»

«СЕНС

ПП»

«СЕНС

ПД»

СЕНС

ПД

СЕНС СГ

СЕНС СГ-ДГ

Идентификационное наименование ПО

-

-

-

-

-

ВПО

ДГ

ВПО

БИ

Номер версии (идентификационный номер) ПО

не ниже

A507

не ниже А234

не ниже

A555

не ниже

A580

A9XX

A92X

A91X

Цифровой идентификатор ПО

-

-

-

-

-

-

-

В идентификационном номере ПО XX, X - номер версии ПО, в зависимости от варианта исполнения газосигнализатора, приведён в эксплуатационной документации

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

СЕНС СГ-А

СЕНС СГ-А1

СЕНС СГ-А2

Идентификационное наименование ПО

-

-

-

Номер версии

не ниже

не ниже

А94Х *

(идентификационный номер) ПО

А900

А940

Цифровой идентификатор ПО (hex)

-

-

0x9BD634E3

Алгоритм вычисления цифрового идентификатора ПО

-

-

CRC32

* Последний индекс значения номера версии ПО допускает наличие буквенных или цифровых значений, отвечающий за метрологически незначимую часть ПО.

Программное обеспечение автоматизированных рабочих мест (АРМ) операторов на базе компьютеров приведено в таблице 3.

Таблица 3 - Идентификационные данные ПО АРМ

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

АРМ СИ СЕНС

Градуировка

Настройка датчиков и вторичных приборов

Номер версии (идентификационный номер) ПО

не ниже 2.7

не ниже 1.3

не ниже 1.8

Цифровой идентификатор ПО

-

-

-

Защита программного обеспечения автоматизированных рабочих мест операторов на базе компьютеров осуществляется организационными методами, путём разграничения доступа.

Метрологические и технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Метрологические характеристики ИК уровня полностью определяются метрологическими

характеристиками преобразователей ПМП-201, ПМП-118, ПМП-128

Верхний предел измерений ИК уровня в зависимости от преобразователя, м, не более:

- ПМП-201

10

- ПМП-118

6

- ПМП-128

25

Пределы допускаемой основной погрешности измерений ИК уровня в зависимости от преобразователя, мм:

- ПМП-201

±(1 или 2)

- ПМП-118, ПМП-128

±(5 или 10)

Примечание - Значения пределов допускаемой основной погрешности

измерений ИК уровня

определяются вариантом исполнения преобразователя, указываются в паспорте на конкретный

преобразователь

Продолжение таблицы 4

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений ИК уровня, обусловленной изменением температуры среды в диапазоне рабочих температур, мм:

- ПМП-201

- ПМП-118, ПМП-128

равны пределам допускаемой основной погрешности измерений

Вариация показаний ИК уровня, мм:

  • - ПМП-201

  • - ПМП-118, ПМП-128

не превышает пределов допускаемой основной погрешности измерений

Метрологические   характеристики   ИК   температуры   полностью   определяются

характеристиками преобразователей ПМП-201, ПМП-118, ПМП-128, СЕНС ПТ

Диапазон измерений ИК температуры в зависимости от преобразователя, °С:

- ПМП-201

от -50 до +60

- ПМП-118

от -50 до +100 или от -50 до +125

- ПМП-128

от -50 до +100

- СЕНС ПТ

от -50 до +100, от -50 до +125 или

от -50 до +150

Пределы допускаемой погрешности измерений ИК температуры,

°С:

в диапазоне от минус 50 до минус 20 °С включ.

в диапазоне св. минус 20 до плюс 100 °С включ.

в диапазоне св. плюс 100 до плюс 125 °С

или

в диапазоне от минус 50 до минус 40 °С включ.

в диапазоне св. минус 40 до плюс 105 °С включ.

в диапазоне св. плюс 105 до плюс 150 °С

±2 ±0,5 ±2

±1 ±0,5

±1

Примечание - Диапазон измерений, значения пределов допускаемой погрешности измерений ИК температуры указываются в паспорте на конкретный преобразователь

Метрологические характеристики ИК плотности полностью определяются характеристиками преобразователей ПМП-201, СЕНС Ш1

Диапазон измерений ИК плотности, кг/м3:

  • - для сжиженных газов

  • - для жидкостей

от 400 до 650 от 650 до 1500

Примечание - измерения плотности осуществляются в поддиапазонах в пределах указанных диапазонов измерений.

Пределы допускаемой погрешности измерений ИК плотности, кг/м3:

±(1 или 1,5 или 2,5)

Примечание - Значения пределов допускаемой погрешности измерений ИК плотности определяются вариантом исполнения преобразователя, указываются в паспорте на конкретный преобразователь

Продолжение таблицы 4

Наименование характеристики

Значение

Метрологические характеристики ИК давления полностью определяются характеристиками преобразователей СЕНС ПД

Верхний предел измерений для преобразователей избыточного давления 1), 2)

Верхние пределы измерений для преобразователей избыточного давления-разрежения 1), 3):

  • - избыточное давление;

  • - разрежение

от 100 кПа до 63 МПа

от 150 кПа до 2,4 МПа 100 кПа

Пределы допускаемой основной погрешности измерений ИК давления, выраженной в процентах от диапазона измерений (приведенная погрешность)1^ %

±0,15; ±0,20; ±0,25; ±0,40;

±0,50

Вариация выходного сигнала ИК давления

не превышает пределов допускаемой основной погрешности измерений

Пределы допускаемой дополнительной погрешности измерений ИК давления, вызванной изменением температуры окружающего воздуха на каждые 10 °С, для вариантов исполнения с пределами допускаемой основной погрешности измерений, %:

  • - ±0,15 %;

  • - ±0,20 %;

  • - ±0,25 %;

  • - ±0,40 %;

  • - ±0,50 %

±0,15

±0,20

±0,25

±0,35

±0,45

Примечания:

  • 1) - пределы измерений, пределы допускаемой основной погрешности измерений указываются в паспорте на конкретный преобразователь давления.

  • 2) - нижний предел измерений равен нулю.

  • 3) - верхний предел измерений в области разрежения, взятый со знаком минус, будет указываться как нижний предел измерений, а верхний предел измерений в области избыточного давления будет указываться как верхний предел измерений.

По заказу преобразователи давления могут быть проградуированы в других единицах.

Метрологические характеристики массы и объема нефтепродуктов и сжиженных углеводородных газов для СИ «СЕНС» модификации 1

Пределы допускаемой относительной погрешности измерений массы нефтепродукта, хранимого в резервуаре, принятого в резервуар, отпущенного из резервуара, %:

  • - при массе до 200 т включительно

  • - при массе свыше 200 т

±0,65

±0,50

Примечание - в Республике Беларусь вместо значения «200 т» применяется «120 т».

Пределы допускаемой относительной погрешности измерений объема нефтепродукта, хранимого в резервуаре, принятого в резервуар, отпущенного из резервуара, %:

  • - при объеме до 210 м3 включительно

  • - при объеме свыше 210 м3

±0,62

±0,47

Пределы допускаемой относительной погрешности обработки результатов измерений, %

±0,05

Продолжение таблицы 4

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений общей массы и массы жидкой фазы сжиженных углеводородных газов, %:

  • - в диапазоне измерений до 200 т;

  • - в диапазоне измерений свыше 200 т

±0,65

±0,50

Пределы допускаемой относительной погрешности измерений объема жидкой и парогазовой фазы сжиженных углеводородных газов в рабочих условиях, %

±0,65

Относительная погрешность измерений массы парогазовой фазы сжиженных углеводородных газов, %

±15

Метрологические характеристики ИК концентрации горючих газов и паров полностью определяются характеристиками газосигнализаторов СЕНС СГ, СЕНС СГ-ДГ, СЕНС СГ-А, СЕНС СГ-А1 и СЕНС СГ-А2

Диапазон измерений ИК концентрации горючих газов и паров в % от нижнего концентрационного предела распространения пламени (далее по тексту НКПР)

от 0 до 100

Пределы допускаемой основной погрешности измерений ИК концентрации горючих газов и паров:

  • - абсолютной в диапазоне измерений от 0 до 60 % НКПР включ., % НКПР

  • - относительной в диапазоне измерений св. 60 до 100 % НКПР, %

±3

±5

Вариация показаний ИК концентрации горючих газов и паров:

  • - СЕНС СГ, СЕНС СГ-ДГ, СЕНС СГ-А2

  • - СЕНС СГ-А, СЕНС СГ-А1

не превышает пределов допускаемой основной погрешности измерений ±3 % НКПР

Пределы допускаемой дополнительной погрешности измерений ИК концентрации горючих газов и паров при изменении температуры:

- СЕНС СГ, СЕНС СГ-ДГ

в диапазоне температур св. минус 10 до плюс 40 °С включ.

±5 % НКПР или ±10 % от показаний*

в диапазоне температур от минус 40 до минус 10 °С включ. и св. плюс 40 до плюс 60 °С

±10 % НКПР или ±20 % от показаний*

- СЕНС СГ-А, СЕНС СГ-А1

в диапазоне температур св. минус 10 °С до плюс 40 °С включ.

в диапазонах температур от минус 40 °С до минус 10 °С включ. и св. плюс 40 °С до плюс 60 °С

±5 % НКПР

±10 % НКПР

- СЕНС СГ-А2

0,6 от пределов основной погрешности на каждые 10 °С изменения температуры относительно нормальной

Продолжение таблицы 4

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений ИК концентрации горючих газов и паров при изменении давления окружающей среды в диапазоне от 80 до 120 кПа, на каждые 3,3 кПа изменения давления:

- СЕНС СГ, СЕНС СГ-ДГ

±1,5 % НКПР или ±5 % от показаний*

- СЕНС СГ-А, СЕНС СГ-А1

±1,5 % НКПР

- СЕНС СГ-А2

не превышает пределов допускаемой основной погрешности

Пределы допускаемой дополнительной погрешности измерений ИК концентрации горючих газов и паров при изменении относительной влажности анализируемой среды от 0 до 98%: - СЕНС СГ, СЕНС СГ-ДГ

±5 % НКПР или ±15% от показаний * при температуре 40 °С и относительной влажности 50 %

- СЕНС СГ-А, СЕНС СГ-А1

±5 % НКПР

- СЕНС СГ-А2

не превышает пределов допускаемой основной погрешности

*- Принимается большее значение из вычисленных

Технические характеристики СИ «СЕНС» соответствуют техническим характеристикам измерительно-вычислительных, комплексных, связующих и вспомогательных компонентов, входящих в ее состав.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист (правый верхний угол) руководства по эксплуатации и паспорта.

Комплектность средства измерений

В комплект поставки СИ «СЕНС» могут входить технические средства и их варианты исполнения, специализированные программные средства, а также документация, представленные в таблицах 5-7, соответственно. Конкретный состав комплекта поставки СИ «СЕНС» определяется картой заказа или договором на поставку.

Таблица 5 - Технические средства

Наименование

Обозначение

Количество

Измерительно-вычислительные компоненты

1 Преобразователь магнитный поплавковый

ПМП-118

по заказу

2 Преобразователь магнитный поплавковый

ПМП-128

по заказу

3 Преобразователь магнитный поплавковый

ПМП-201

по заказу

4 Преобразователь температуры

СЕНС ПТ

по заказу

5 Преобразователь плотности

СЕНС ПП

по заказу

6 Преобразователь давления

СЕНС ПД

по заказу

7 Преобразователь давления измерительный

СЕНС ПД

по заказу

8 Газосигнализатор

СЕНС СГ, СЕНС СГ-ДГ

по заказу

9 Газосигнализатор

СЕНС СГ-А, СЕНС СГ-А1

по заказу

10 Газосигнализатор

СЕНС СГ-А2

по заказу

Комплексные компоненты

11 Сигнализатор

МС-К-500, ВС-К-500

по заказу

Вспомогательные компоненты

12 Сигнализатор шкальный

МС-Ш, ВС-Ш

по заказу

13 Сигнализатор световой, звуковой или светозвуковой

ВС, МС-Т

по заказу

14 Блок питания

БП

по заказу

15 Блок питания-коммутации

БПК

по заказу

16 Блок коммутации

БК

по заказу

17 Преобразователь магнитный поплавковый

ПМП-185

по заказу

18 Кнопка управления

КН

по заказу

Связующие компоненты

19 Адаптер

ЛИН-К^232, ЛИН-К^485, ЛИН-USB, ЛИН-Модем, RS232/RS485 и др.

по заказу

20 Коробка соединительная

КС, ВУУК

по заказу

21 Взрывозащищенное устройство управления и коммутации

ВУУК

по заказу

Таблица 6 - Программное обеспечение

Наименование

Обозначение

Количество

1 Программа автоматизированного рабочего места (АРМ)

«АРМ СИ СЕНС»

по заказу

2 Программа обработки градуировочных таблиц

«Градуировка»

по заказу

3 Программа настройки системы

«Настройка датчиков и вторичных приборов»

по заказу

Таблица 7 - Документация

Наименование

Обозначение

Количество

1 Система измерительная «СЕНС». Руководство по эксплуатации

-

1 экз.

(на партию)

2 Система измерительная «СЕНС». Паспорт.

-

1 экз.

3 Эксплуатационная документация на компоненты, применяемые в составе СИ «СЕНС»

-

1компл.

(на компонент)

Сведения о методиках (методах) измерений

Методики (методы) измерений приведены в руководствах по эксплуатации измерительно-вычислительных компонентов;

ФР.1.29.2023.46027 Государственная система обеспечения единства измерений. Масса и объем нефтепродуктов. Методика измерений в резервуарах косвенным методом статических измерений с применением системы измерительной «СЕНС», аттестованная ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева», 31.03.2023;

ФР.1.29.2021.41155 Государственная система обеспечения единства измерений. Объем и масса сжиженных углеводородных газов. Методика измерений косвенным методом статических измерений с применением системы измерительной «СЕНС», аттестованная ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева», 22.06.2021.

Нормативные и технические документы, устанавливающие требования к средству измерений

СЕНС.424411.001 ТУ1. Системы измерительные «СЕНС». Технические условия.

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

ИНН 5838002196

Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5

Тел/факс: (8412) 65-21-00

E-mail: info@nppsensor.ru

http//:www.nppsensor.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ГЦИ СИ ФБУ «Пензенский ЦСМ») Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Тел/факс: (8412) 49-82-65

E-mail: pcsm@sura.ru

Уникальный номер записи в реестре аккредитованных лиц № 30033-10.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

E-mail: office@vniims.ru

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-сайт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» ноября 2023 г. № 2529

Лист № 1 Регистрационный № 74645-19 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Регистраторы электронные многоканальные Ф1772

Назначение средства измерений

Регистраторы электронные многоканальные Ф1772 (далее - регистраторы) предназначены для измерений, регистрации и визуального представления параметров технологических процессов, преобразованных в сигналы силы и напряжения постоянного тока, и электрического сопротивления постоянному току, сигналы термопар и термопреобразователей сопротивления; сигнализации и позиционного регулирования, а также воспроизведения выходных аналоговых сигналов силы постоянного тока и обмену данными по интерфейсам.

Описание средства измерений

Принцип действия регистраторов основан на аналогово-цифровом преобразовании входных сигналов измерительными модулями ввода аналоговых сигналов. Данные измерений считываются модулем центрального процессора, который обеспечивает приведение сигналов к единицам измеряемых физических величин, архивирование данных в энергонезависимой памяти, вывод результатов измерений на дисплей регистраторов, выдачу команд модулям реле и аналогового выхода на формирование соответствующих типов сигналов.

Конструктивно регистраторы выполнены в щитовом исполнении. Лицевая панель регистраторов представляет собой жидкокристаллический экран с LED-подсветкой и сенсорным управлением. Кроме того, на лицевой панели регистраторов расположен USB-порт. К задней части регистраторов, располагающейся внутри щита, осуществляется подключение цепей питания, входных и выходных аналоговых и дискретных сигналов, электрической сигнализации, интерфейсов связи.

В состав регистраторов входят следующие узлы: модуль центрального процессора, блок питания, модуль интерфейса, набор модулей ввода-вывода, жидкокристаллический сенсорный экран.

Регистраторы позволяют измерять входные аналоговые сигналы следующих типов: силы постоянного тока, напряжения постоянного тока, электрического сопротивления постоянному току, температуры с помощью термопар и термопреобразователей сопротивления (подключённых по двух-, трёх- и четырёхпроводной схеме). Регистраторы имеют два класса точности А и B в зависимости от заказа.

Регистраторы выполняют приём входных логических сигналов (12 входов). Регистраторы обеспечивают:

  • 1) назначение входному сигналу шкалы требуемой разрядности в единицах измеряемой физической величины; присвоение договорных значений при превышении установленных пороговых значений, неисправности датчика или линий связи; интегрирование и другую математическую и статистическую обработку результатов измерений;

  • 2) коммутацию внешних электрических цепей с помощью электромагнитных или твердотельных реле;

  • 3) обмен данными по интерфейсам RS485, Ethernet;

  • 4) вывод на экран результатов измерений в виде: цифрового отсчёта, гистограмм, графиков (имитация самописца), имитации стрелочного указателя;

  • 5) контроль пороговых значений входных сигналов и их комбинаций для сигнализации оператору, управления режимами работы регистраторов и замыкания внешних цепей;

  • 6) архивирование результатов измерений в энергонезависимой памяти, а также запись в журнал событий состояний дискретных входов и выходов, превышение порогов и действия оператора;

  • 7) просмотр архивов измерений и журналов на экране регистраторов, а также их копирование по цифровым интерфейсам связи или с помощью съёмного носителя типа USB-Flash;

  • 8) формирование выходных аналоговых сигналов постоянного тока.

Регистраторы имеют исполнения, различающиеся следующими параметрами:

  • - диагональю и ориентацией экрана - 10,4'' горизонтальный и вертикальный, 12,1'' вертикальный и 15'' горизонтальный;

  • - количеством аналоговых входных каналов - 0; 4; 8; 12; 16; 20; 24; 28; 32; 36; 40;

  • - количеством аналоговых выходных каналов - 0; 4; 8; 12; 16;

  • - количеством и типом выходных реле - 0; 8; 16; 24; 32 электромеханических или твердотельных реле;

  • - количеством портов последовательного интерфейса - 1 или 3;

  • - напряжением питания - 220 В переменного тока или 24 В постоянного тока. Пломбирование регистраторов выполняется при помощи пломбировочных наклеек. Заводской номер в числовом формате наносится на табличку на задней части

регистратора, в формуляр - шариковой ручкой или печатным способом.

Общий вид регистраторов с указанием мест нанесения оттисков клейма поверителя и установки пломб представлен на рисунке 1.

А

Приказ Росстандарта №2529 от 28.11.2023, https://oei-analitika.ru

Канал 1

А, Б

Рисунок 1 - Общий вид регистраторов, стрелками показаны места нанесения оттисков клейма поверителя (А), установки пломб (Б), заводского номера (В), знака утверждения типа (Г)

Г

Приказ Росстандарта №2529 от 28.11.2023, https://oei-analitika.ru

Б

А

Б

В

При положительных результатах поверки оттиск клейма поверителя наносится на лицевую панель регистраторов и дублируется на задней крышке.

Программное обеспечение

Регистраторы имеют программное обеспечение (далее - ПО), разработанное производителем специально для задач управления его работой. Программное обеспечение регистраторов состоит из следующих элементов.

  • 1) унифицированное программное обеспечение модулей ввода-вывода;

  • 2) программа центрального процессора для управления работой регистраторов, связи с модулями ввода-вывода, архивирования данных и связи с устройствами верхнего уровня;

  • 3) программное обеспечение для установки на персональный компьютер (далее - ПК) для копирования и просмотра архива, удалённой настройки и просмотра показаний регистраторов.

Разделение программного обеспечения с целью выделения метрологически значимой части выполняется для ПО центрального процессора и ПО для установки на ПК, всё ПО модулей ввода-вывода является метрологически значимым.

Идентификационные данные ПО представлены в таблицах 1-3.

Таблица 1 - Идентификационные данные ПО модулей ввода-вывода

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Regigraf IO program

Цифровой идентификатор ПО

v. 2.1.2

Идентификационные данные (признаки)

0x8EA3 (CRC16)

Таблица 2 - Идентификационные данные ПО центрального процессора

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Regigraf Core program

Цифровой идентификатор ПО

v. 0.4.0

Идентификационные данные (признаки)

0xC64DE3F9 (CRC32)

Таблица 3 - Идентификационные данные ПО для установки на ПК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Regigraf PC program

Цифровой идентификатор ПО

v. 3.25

Идентификационные данные (признаки)

0xB4D95A17 (CRC32)

Уровень защиты ПО всех элементов от непреднамеренных и преднамеренных изменений по Р.50.2.077 - высокий.

Метрологические и технические характеристики

Основные метрологические и технические характеристики регистраторов приведены в таблицах 4-10.

Таблица 4 - Метрологические характеристики регистраторов при измерении входных сигналов силы постоянного тока

Диапазон входного сигнала, мА

Дискретность, мА

1ределы допускаемой приведенной погрешности у, %!) для к.т.

А

В

от 0 до +52)

0,0001

±0,15

±0,3

от 0 до +202)

0,0001

±0,1

±0,2

от +4 до +202)

0,0001

±0,1

±0,2

от -5 до +5

0,0001

±0,15

±0,3

от -20 до +20

0,0001

±0,1

±0,2

  • 1) за нормирующее значение принимается диапазон измерений;

  • 2) при назначении передаточной функции y=Vx, пределы допускаемой погрешности измерений не превышает у, при условии, что функция y=yx линеаризована для отрезка от 0 до 5 % (или более) диапазона измерений.

Пределы допускаемой дополнительной погрешности измерений входных и выходных аналоговых сигналов, вызванной влиянием температуры окружающего воздуха на каждые 10 °С, составляют:

  • - в диапазоне рабочих температур: 0,5<)11

  • - в диапазоне предельных температур: ОП

1римечание - О1 - пределы основной погрешности измерений соответствующего диапазона входных (выходных) сигналов;

А, В - классы точности

Таблица 5 - Метрологические характеристики регистраторов при измерении входных сигналов напряжения постоянного тока

Диапазон входного сигнала, мВ

Дискретность, мВ

1ределы допускаемой приведенной погрешности у, %1) для к.т.

А

В

от -100 до +100

0,01

±0,1

±0,2

от -1000 до +1000

0,1

±0,1

±0,2

от -10000 до +100002)

1

±0,1

±0,2

  • 1) за нормирующее значение принимается номинальное значение диапазона измерений;

  • 2) с использованием внешнего делителя напряжения Ф1772ВД из комплекта поставки регистраторов.

Пределы допускаемой дополнительной погрешности измерений входных и выходных аналоговых сигналов, вызванной влиянием температуры окружающего воздуха на каждые 10 °С, составляют:

  • - в диапазоне рабочих температур:0,5ЮП

  • - в диапазоне предельных температур: ОП

Таблица 6 - Метрологические характеристики регистраторов при измерении входных сигналов электрического сопротивления постоянному току

Диапазон входного сигнала, Ом

Дискретность, Ом

Пределы допускаемой приведенной погрешности у, %!) для к.т.

А

В

от -100 до +100

0,01

±0,1

±0,2

от -1000 до +1000

0,1

±0,1

±0,2

от -10000 до +100002)

1

±0,1

±0,2

  • 1) за нормирующее значение принимается номинальное значение диапазона измерений;

  • 2) с использованием внешнего делителя напряжения Ф1772ВД из комплекта поставки регистраторов.

Пределы допускаемой дополнительной погрешности измерений входных и выходных аналоговых сигналов, вызванной влиянием температуры окружающего воздуха на каждые 10 °С, составляют:

  • - в диапазоне рабочих температур: 0,5011;

  • - в диапазоне предельных температур: ОП.

Таблица 7 - Метрологические характеристики регистраторов при измерении сигналов термопар (ТП) по ГОСТ Р 8.585-2001

Тип термопары по

ГОСТ Р 8.585-2001

Диапазон измерений, °С

Дискретность,

°С

Пределы допускаемой погрешности измерений ЭДС термопары, °С *), для к.т.

А

В

R

от 0 до +400

0,1

±5

±10

от +400 до +1768

±2,5

±5

S

от 0 до +400

0,1

±5

±10

от +400 до +1768

±2,5

±5

B

от +500 до +1000

0,1

±6

±10

от +1000 до +1820

±3

±5

J

от -210 до -50

0,01

±1,5

±3

от -50 до +1200

±1

±2

T

от -210 до -100

0,01

±2

±4

от -100 до +400

±1

±2

E

от -200 до 0

0,01

±1

±2

от 0 до +1000

±0,5

±1

K

от -200 до 0

0,01

±1,5

±3

от 0 до +1372

±1

±2

N

от -200 до -50

0,1

±2

±4

от -50 до +1300

±1

±2

A-1

от 0 до +2000

0,1

±2,5

±5

от +2000 до +2500

±4

±8

Тип термопары по

ГОСТ Р 8.585-2001

Диапазон измерений, °С

Дискретность,

°С

Пределы допускаемой погрешности измерений ЭДС термопары, °С *), для к.т.

А

В

А-2

от 0 до +1800

0,1

±3

±6

А-3

от 0 до +1800

0,1

±3

±6

L

от -200 до 0

0,01

±1

±2

от 0 до +800

±0,5

±1

M

от -200 до 0

0,01

±2

±4

от 0 до +100

±1

±2

*) Предел допускаемой основной погрешности измерений сигналов термопар принимается равным арифметической сумме пределов погрешности измерений ЭДС ТП и погрешности компенсации температуры холодного спая ТП (). В зависимости от способа компенсации равна:

  • - нулю - если компенсация отключена;

  • - 1,5 °С - при компенсации с помощью встроенного датчика регистраторов;

  • -  арифметической сумме пределов погрешностей первичного преобразователя и соответствующего входа регистраторов - при компенсации с помощью внешнего датчика температуры.

Таблица 8 - Метрологические характеристики регистраторов при измерении температуры с

помощью термопреобразователей сопротивления (ТС) по ГОСТ

6651-2009

Тип

термопреобразователей сопротивления по ГОСТ 6651-2009

Номинальное сопротивление при 0 °С, Ом

Температурный коэффициент а, °С-1

Диапазон измерений, °С

Пределы допускаемой погрешности, °С, для к.т.

А

В

Платиновый

46

0,00391

от -50 до +250

±0,3

±0,6

от -200 до +650

±0,5

±1

50

0,00385

от -50 до +250

±0,3

±0,6

от -200 до +850

±0,5

±1

0,00391

от -50 до +250

±0,3

±0,6

от -200 до +850

±0,5

±1

100

0,00385

от -50 до +250

±0,2

±0,4

от -200 до +850

±0,3

±0,6

0,00391

от -50 до +250

±0,2

±0,4

от -200 до +850

±0,3

±0,6

500

0,00385

от -50 до +250

±0,3

±0,6

от -200 до +850

±0,5

±1

0,00391

от -50 до +250

±0,3

±0,6

от -200 до +850

±0,5

±1

1000

0,00385

от -50 до +250

±0,2

±0,4

от -200 до +850

±0,4

±0,5

0,00391

от -50 до +250

±0,2

±0,4

от -200 до +850

±0,4

±0,5

Медный

50

0,00428

от -180 до +200

±0,3

±0,6

100

от -180 до +200

±0,2

±0,4

50

0,00426

от -180 до +200

±0,3

±1

53

от -50 до +180

±0,3

±1

Никелевый

100

0,00617

от -60 до +180

±0,2

±0,4

500

от -60 до +180

±0,2

±0,4

1000

от -60 до +180

±0,2

±0,4

Ступень квантования (дискретность) входного сигнала 0,01 °С.

Таблица 9 - Метрологические характеристики регистраторов (прочие)

Наименование характеристики

Значение

Измерительный ток ТС, мА, не более:

  • - для четырёхпроводной и двухпроводной схемы

  • - трёхпроводной схемы

0,42

0,21

Коэффициент подавления помех нормального вида, дБ, не менее

60

Дискретность (ступень квантования) при воспроизведении аналогового выходного сигнала силы постоянного тока, мА

0,002

Диапазон воспроизведения выходных аналоговых сигналов силы постоянного тока, мА

от 0 до +20 от +4 до +20 0 до +5

Пределы допускаемой основной приведённой погрешности воспроизведения выходных аналоговых сигналов, % от диапазона сигнала:

  • - для диапазонов от 0 до +20 мА и от +4 до +20 мА

  • - для диапазона от 0 до +5 мА

±0,2

±0,5

Время реакции, определяемое по срабатыванию устройства коммутации внешних цепей или установлению аналогового выходного сигнала, с, не более

0,5

Пределы допускаемой основной погрешности срабатывания устройств для коммутации внешних цепей

ОП

Ход внутренних часов регистраторов, с/сутки

±0,5

Пределы допускаемой дополнительной погрешности измерений входных и выходных аналоговых сигналов, вызванной влиянием температуры окружающего воздуха на каждые 10 °С

  • - в диапазоне рабочих температур

  • - в диапазоне предельных температур

0,5<)П

ОП

Время установления рабочего режима, мин, не более

30

Примечание: ОП - пределы основной погрешности измерений соответствующего диапазона входных (выходных) сигналов

Выполнение регистратором математических операций над значениями одного или нескольких каналов не вносит дополнительную погрешность в результат измерений.

Регистраторы должны обеспечивать непрерывную работу круглосуточно.

Таблица 10 - Основные технические характеристики

Наименование характеристики

Значение

Период опроса входов (выходов), с

0,1

Параметры электропитания регистраторов

а) исполнение для питания от сети переменного тока

  • - напряжение питания, В

  • - частота питающего напряжения, Гц;

б) исполнение для питания от источника постоянного тока

  • - напряжение питания, В

от 180 до 255

от 45 до 55

от 18 до 36

Мощность, потребляемая регистраторами от источника питания, В •А, не более

70

Габаритные размеры регистраторов в зависимости от исполнения, мм, (Ширина х В ысотахГлубина):

  • - горизонтальный экран диагональю 10,4''

  • - вертикальный экран диагональю 12,1''

  • - горизонтальный экран диагональю 15''

  • - вертикальный экран диагональю 10,4''

270х220х190

250x330x190

360x300x190

220x280x190

Масса регистраторов, кг, не более

6

Степень защиты от воздействий твёрдых тел и воды по ГОСТ 142542015:

  • - по лицевой панели регистраторов

  • - по частям корпуса, располагающимся внутри щита

IP54

IP20

Нормальные условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа

20±5

от 30 до 80 от 84 до 106,7

Рабочие условия измерений:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, % при температуре +35 °С

  • - атмосферное давление, кПа

от -10 до +55

98

от 84 до 106,7

Диапазон предельных рабочих температур, °С

от -10 до +70

Средняя наработка на отказ, часов

100 000

Средний срок службы, лет

12

Знак утверждения типа

наносится на заднюю крышку регистраторов методом сеткографии и типографским способом на титульные листы руководства по эксплуатации и формуляра.

Комплектность средства измерений

Таблица 11 - Комплектность средства измерений

Наименование

Обозначение

Количество

Регистратор электронный многоканальный Ф1772

-

1 шт.1)

Комплект внешних делителей

Ф1772ВД

1 комплект^

Комплект ответных частей разъёмов

-

1 комплект2

Комплект элементов для крепления в щите

-

1 комплект

USB-накопитель

-

1 шт.

Внешнее ПО для ПК Regigraf PC_program и

05755097.00018-01-34-01

1 шт.

на CD

РО2

Руководство оператора и на CD

05755097.00017-01-34-01

РО

1 шт.

Формуляр

ВРМЦ.421453.001 ФО

1 экз.

Методика поверки

-

1 экз.

Руководство по эксплуатации

ВРМЦ.421453.001 РЭ

1 экз.

  • 1) исполнение регистраторов и состав комплекта - в зависимости от заказа;

  • 2) состав комплекта в зависимости от исполнения регистраторов.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Описание прибора и принципов его работы» и разделе 5 «Подготовка прибора к работе» документа ВРМЦ.421453.001 РЭ «Регистратор электронный многоканальный Ф1772. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Т10-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования;

ВРМЦ.421453.001 ТУ Регистратор электронный многоканальный Ф1772. Технические условия.

Изготовитель

Акционерное общество «Приборостроительный завод    «ВИБРАТОР»

(АО «ВИБРАТОР»)

ИНН 7813028750

Адрес: 194292, г. Санкт- Петербург, 2-й Верхний пер., д.5, лит. А

Телефон (факс): (812) 622-04-82

Е-mail: zavod@vibrator.spb.ru

Web-сайт: www.vbrspb.ru

Испытательный центр

Общество с ограниченной ответственностью «Испытательный центр разработок вобласти метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский пр-д, д. 2, эт. 2, помещ. I, ком. 35, 36

Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311390.

в части вносимых изменений

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон/факс: (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-site: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.
