МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

03 ноября 2023 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 15 августа 2023 г. № 1670 «О внесении изменений в сведения об утвержденных типах средств измерений»

В связи с технической ошибкой п р и к а з ы в а ю:

• 1. Внести изменения   в пункт 7 приложения к   приказу

от 15 августа 2023 г. № 1670 «О внесении изменений в сведения об утвержденных типах  средств измерений», заменив  сведения

об утвержденном типе средства измерений и описание типа, прилагаются к настоящему приказу.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\__________________/

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « _3»     ноябр_    2023 Г. № 2322

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2023 г. № 2322

Лист № 1

Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы топливозаправочные ТЗК-100МБ

Комплексы топливозаправочные ТЗК-100МБ (далее - ТЗК) предназначены для автоматизированного измерения количества нефти, нефтепродуктов и других жидкостей (далее - жидкости), в единицах массы и объема, а также измерений плотности, температуры и давления.

Принцип действия ТЗК основан на измерении первичными преобразователями массового расхода, температуры и давления параметров жидкости, расчете значений характеристик и отображения результатов измерений и расчетов на АРМ оператора.

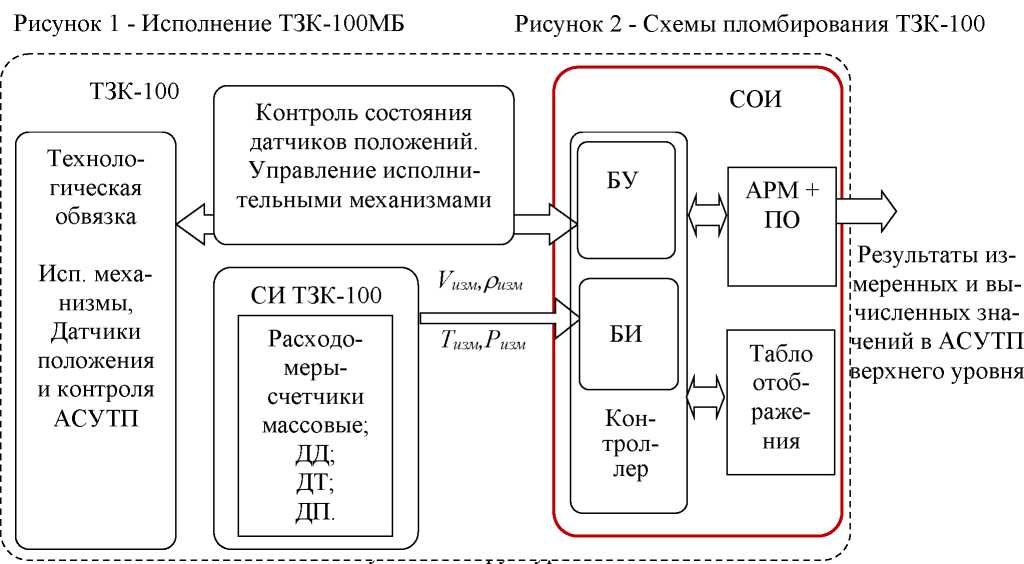

ТЗК состоят из технологической обвязки, системы измерительной (далее СИ ТЗК), системы автоматизации (далее АСУТП), системы обработки информации (далее СОИ) и системы электроснабжения (далее СЭ).

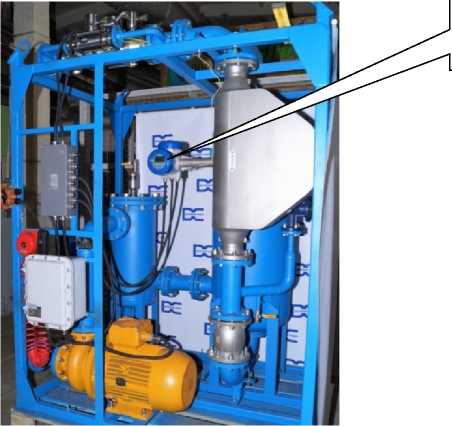

В состав технологической обвязки в зависимости от комплектации входят:

• -    рамная металлоконструкция: каркас или поддон;

• -    измерительная линия, для установки преобразователя расхода, датчиков давления и температуры, средств измерений давления и температуры с местным отсчетом;

• -    электронасосный агрегат для перекачки жидкости (в зависимости от исполнения);

• -    фильтр, газоотделитель или фильтр-газоотделитель;

• -    пробоотборник;

• -    запорная арматура и обратный клапан, оборудование для дренажа;

• -    технические устройства компенсации температурного расширения жидкости и

трубопроводов.

В состав СИ ТЗК в зависимости от комплектации входят:

• -    расходомеры-счетчики массовые OPTIMASS (регистрационный №53804-13), установленный в измерительные линии;

• -    датчик температуры ДТ (в зависимости от комплектации) для измерений температуры прошедшей жидкости и формирования электрических сигналов -термопреобразователи универсальные ТПУ 0304/М3-ВМ (регистрационный № 50519-17);

• -    датчик давления ДД (в зависимости от комплектации) для измерений давления подающего насосного агрегата и формирования электрических сигналов - АИР-20/М2-МВ (регистрационный№ 63044-16);

• -    средство(ва) измерений перепада давления (ДП) на фильтре/фильтре-газоотделителе - АИР-20/М2-МВ-ДД (регистрационный № 63044-16);

В состав системы автоматизации (далее - АСУТП) в зависимости от комплектации входят:

устройства заземления и контроля: - устройства для заземления, отвода статического электричества и контроля цепи заземления в процессе налива/слива или перекачивания жидкости;

- монитор нижнего налива для заземления датчиков уровня жидкости и контроля уровня жидкости в транспортных мерах вместимости, оборудованных системой нижнего налива;

- датчики положений конструктивных элементов эстакады налива, систем безопасности и датчики контроля технологических режимов устройства налива;

- исполнительные механизмы и устройства управления технологическими режимами: устройства регулирования расхода жидкости, гидравлические клапаны или задвижки устройства управления электронасосного агрегата;

- кнопочные посты управления: «Старт/Стоп» оператора налива, «Стоп» электронасосного агрегата;

- шлагбаум и светофор;

- комплект монтажных кабелей, коробки клеммные и присоединительные.

В состав СОИ в зависимости от комплектации входят:

- контроллер СОИ:

- АРМ оператора с установленным программным обеспечением;

- информационное табло для отображения состояния технологических режимов.

АРМ осуществляет сбор и отображение измерительной информации, а также расчет значений характеристик, в том числе:

- массы отпущенной/принятой дозы жидкости, как разности показаний значений массы расходомера-счетчика массового на начало и окончание отпуска/приема дозы жидкости;

- объема отпущенной/принятой дозы жидкости, как разности показаний значений объема расходомера-счетчика массового на начало и окончание отпуска/приема дозы жидкости;

- средней плотности дозы (отпущенной/принятой) жидкости, как частное от массы к объему дозы жидкости;

- средней температуры дозы (отпущенной/принятой) жидкости, как средневзвешенное значение результата измерений температуры датчиком температуры к массе жидкости, прошедшей через ТЗК-100 за заданный интервал времени.

В состав контроллера СОИ (в зависимости от исполнения) входят:

- модули ввода/вывода;

- блок питания;

• - блоки управления (далее - БУ) и блоки измерений (далее - БИ) на основе программируемого логического контроллера.

БИ предназначен для сбора и передачи в АРМ оператора значений первичных измерительных преобразователей из состава СИ ТЗК.

БУ предназначен для сбора, регистрации состояния датчиков системы автоматизации, а также формирования управляющих сигналов исполнительных механизмов, электронасосного агрегата, средств блокировки и защиты ТЗК-100.

В состав системы электроснабжения в зависимости от комплектации входят:

• - шкаф управления силовой;

• - источники бесперебойного питания;

• - система электроснабжения чехлов обогрева;

• - комплект силовых кабелей.

Состав оборудования шкафа силового имеет возможность подключения к контроллеру противоаварийной защиты для выдачи блокирующих сигналов.

В зависимости от исполнения несколько ТЗК могут комплектоваться одним АРМ.

По заказу потребителя СОИ может быть дополнительно оборудована считывателями чип (смарт) и платёжных карт, клавиатурой, терминалом доступа.

В зависимости от исполнения и комплектации ТЗК-100 могут использоваться:

- в качестве автоматизированной системы измерений количества жидкости, реализующей прямой метод динамических измерений массы на трубопроводе;

- в качестве автоматизированной системы измерений при наливе/приеме жидкости, как измерительная система-дозатор.

Позиция 1

ПО СИ ТЗК-100 автономное. Программное обеспечение (ПО) устанавливается на АРМ оператора. ПО состоит из метрологически значимой части, а также программ и программных модулей обеспечивающих автоматизацию процессов налива/слива жидкости.

Функции метрологически значимой части ПО:

- сбор и отображение измерительной информации;

- идентификация и защита программного обеспечения ТЗК-100;

Основные функции программного обеспечения:

- контроль заземления автомобильных или железнодорожных цистерн;

- управление режимами налива;

- управление запорной арматурой;

- возможность интеграции с системой верхнего уровня.

Для защиты метрологических характеристик СИ ТЗК-100 от несанкционированных изменений (корректировок) предусмотрен многоступенчатый контроль для доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, сведений об испорченной или скорректированной информации, влияющей на метрологические характеристики, ведение журналов действий пользователя).

Идентификационные данные операционного программного обеспечения ТЗК-100 приведены в таблице 1.

Таблица 1

ПО имеет уровень защиты "Высокий" от непреднамеренных и преднамеренных изменений

согласно Р 50.2.077 - 2014.

Метрологические и технические характеристики

Таблица 2

наносится на маркировочные таблицы комплекса методом штемпелевания (металлофото, шелкографии, наклейки), титульные листы руководства по эксплуатации и формуляр - типографским способом.

Таблица 3

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ Р 8.595-04 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений;

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

Приказ Минэнерго России от 15 марта 2016 г. № 179 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;

ТУ 4213-002-51942658-07 «Комплекс топливозаправочный ТЗК-100ХХХХХХ. Технические условия».

Общество с ограниченной ответственностью «ДЕЛОВОЙ СОЮЗ» (ООО «ДЕЛОВОЙ СОЮЗ»)

ИНН 5077010635

Юридический адрес: 142207, Московская обл., г. о. Серпухов, д. Борисово, тер. Квартал Б, д. 13

Телефон/Факс (499) 1100-55-65

E-mail: info@tzk100.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495)437-55-77 / 437-56-66;

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
