Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» октября 2018 г. №2106

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Рефлектометры оптические VISA

Рефлектометры оптические VISA (далее по тексту - рефлектометры) предназначены для измерений ослабления в одномодовых оптических волокнах и их соединениях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.

Рефлектометры представляют собой портативный измерительный прибор, реализующий следующие режимы работы: режим оптического рефлектометра на длинах волн 1310 нм и 1550 нм; режим измерителя оптической мощности излучения с длинами волн 1310 нм и 1550 нм; режим оптического локатора.

Принцип действия прибора в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и рэлеевского рассеяния. В результате обработки этих сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.

Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

Принцип действия приборов в режиме оптического локатора аналогичен принципу действия приборов в режиме оптического рефлектометра, работающего полностью в автоматическом режиме, при этом происходит последовательное сканирование всех диапазонов длин. При обнаружении неоднородности на экран прибора выводится информация о расстоянии до неё, а также ослаблении и общих потерях в оптическом волокне.

Рефлектометры позволяют определять распределение потерь вдоль волоконнооптических линий связи (далее по тексту - ВОЛС), выявлять дефектные участки или элементы ВОЛС, определять точное расположение обрывов и дефектных участков ВОЛС, оценивать полные потери в ВОЛС при приемке линии и периодическом тестировании, измерять средние потери оптического волокна на катушках, равномерность распределения потерь в волокне и выявлять наличие локальных дефектов при производстве волокна, измерять потери в механических и сварных соединениях, обнаруживать постепенное или внезапное ухудшение качества волокна путем сравнения его характеристик с результатами более ранних измерений, проводить измерения средней оптической мощности (в единицах дБм¹ и мВт) при работе с внешними источником лазерного излучения на длинах волн 1310 нм и 1550 нм, сохранять в энергонезависимой памяти результаты рефлектометрических измерений и измерений мощности с возможностью их просмотра или последующей передачи на персональный компьютер.

В приборы дополнительно могут устанавливаться лазерные источники излучения на длину волны 650 нм для визуального определения повреждения оптического волокна.

Конструктивно приборы выполнены в ударопрочном металлическом корпусе. На лицевой панели расположены кнопки управления, высококонтрастный жидкокристаллический дисплей с подсветкой и индикатор питания. Верхняя панель разъемов и нижняя панель аккумуляторного отсека изготовлены из ударопрочного пластика.

Общий вид рефлектометров представлен на рисунке 1.

Схема пломбирования и маркировки рефлектометров представлено на рисунке 2.

Место нанесения

знака поверки

Рисунок 1 - Общий вид рефлектометров оптических VISA

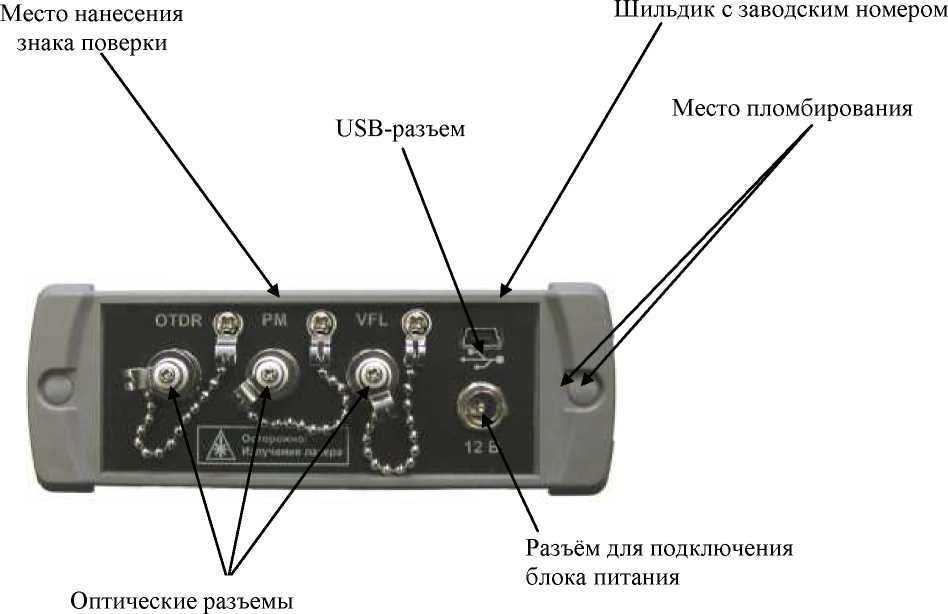

Рисунок 2 - Схема пломбирования и маркировки рефлектометров оптических VISA

Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометра, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера рефлектометров. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений; она состоит из управляющей программы visa2_12.exe, файла со служебными данными otdrview.jar, системных файлов последовательного интерфейса SPI.

Для ограничения доступа внутрь корпуса рефлектометров производится его пломбирование.

Метрологически значимая часть программного обеспечения рефлектометров представляет программный продукт «VISA SOFT».

Защита ПО и данных от непреднамеренных и преднамеренных изменений.

Обмен данными между измерительными блоками осуществляется через синхронный последовательный интерфейс SPI.

Искажение данных при передаче через вышеуказанный интерфейс исключается параметрами протокола, в котором реализованы:

• - механизм передачи данных внутри транзакции;

• - транзакции заканчиваются подтверждением их успешного завершения;

• - направление и назначение данных внутри транзакции определяется уникальным идентификатором;

• - целостность данных внутри транзакции проверяется с помощью расчета CRC, которая является неотъемлемой частью самой транзакции.

Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части прибора.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характенистики

Продолжение таблицы 3

наносится на титульный лист Руководства по эксплуатации типографическим способом и на заднюю панель корпуса прибора методом наклеивания

Таблица 4 - Комплектность средства измерений

осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки» (для режимов оптического рефлектометра и оптического локатора), по документу ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки»

Основные средства поверки:

• - установка для измерений спектральных характеристик приёмников и источников излучения УСИ-1 из состава ГЭТ 170-2011.

Основные метрологические характеристики:

диапазон длин волн от 600 до 1700 нм;

погрешность измерений относительной спектральной характеристики не более 3%; погрешность измерений длины волны не более 1 нм;

• - рабочий эталон единиц длины и ослабления в световоде по ГОСТ 8.585-2013;

• - рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи по ГОСТ 8.585-2013;

- осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).

Основные метрологические характеристики:

диапазон измерений от 0 до 500 МГц;

погрешность измерений ±1,5%.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус рефлектометра, место нанесения указано на рисунке 1.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации

Рекомендации по метрологии Р 50.2.071-2009 Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки

ГОСТ Р 8.720-2010 Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки

Общество с ограниченной ответственностью «Связьприбор» (ООО «Связьприбор»)

ИНН 6905036935

Адрес: 170030, г. Тверь, ул. Королева, д.9

Телефон: +7 (4822) 42-54-91

Факс: +7 (4822) 72-52-76

Web-сайт: www.svpribor.ru

E-mail: svsales@svpribor.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-56-33, факс: +7 (495) 437-31-47

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.

¹

Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт
