Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 49300
Об утверждении государственной поверочной схемы для средств измерений плотности радиационного теплового потока в диапазоне от 1000 до 5000 Вт/м2
Приказы по основной деятельности по агентству Вн. Приказ № 2086 от 28.09.2018

2018 год
месяц September
сертификация программного обеспечения

588 Kb

Файлов: 3 шт.

ЗАГРУЗИТЬ ПРИКАЗ

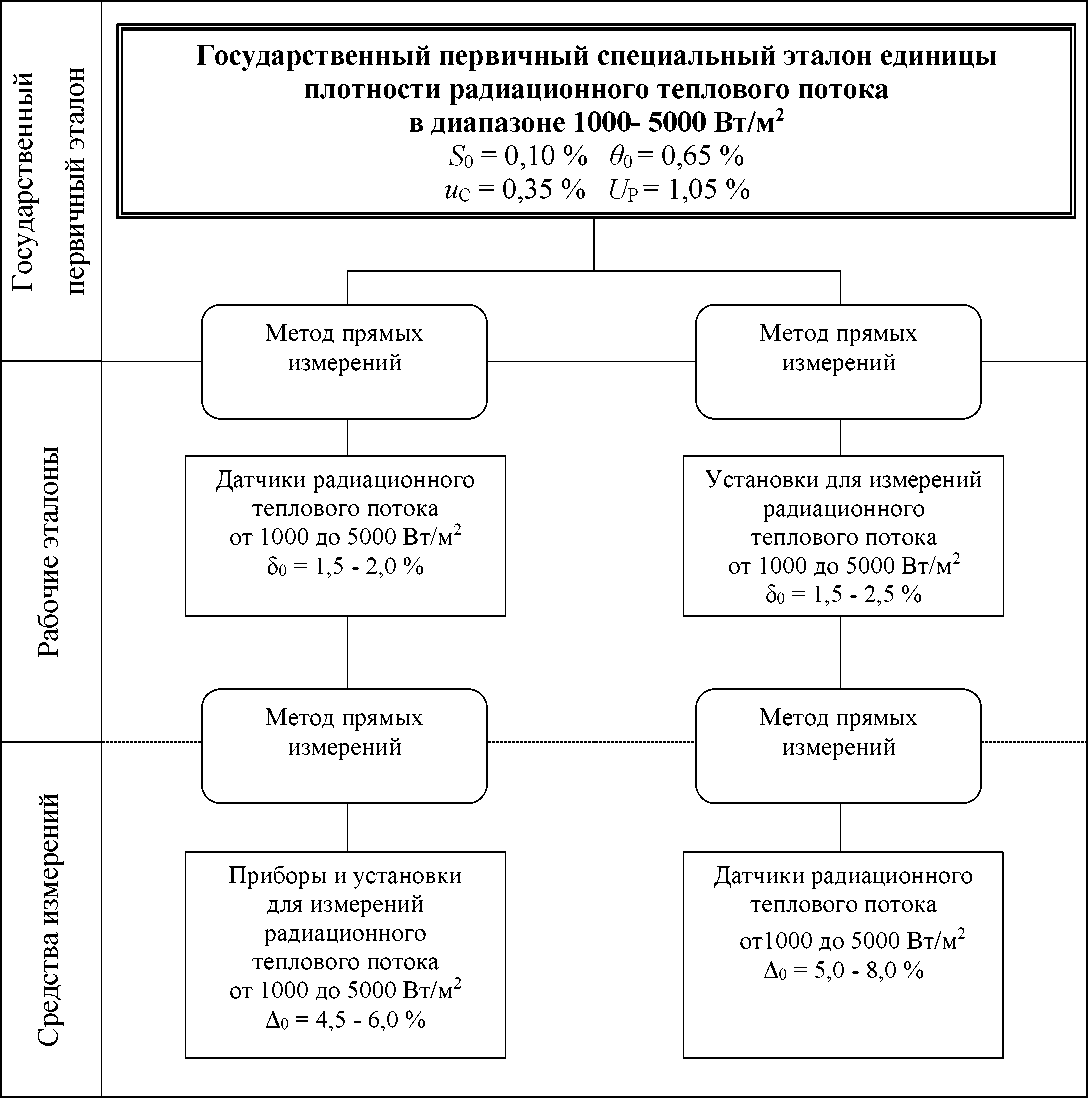

Приложение А

Государственная поверочная схема для средств измерений плотности радиационного теплового потока в диапазоне от 1000 до 5000 Вт/м2

Приказ Росстандарта №2086 от 28.09.2018, https://oei-analitika.ru

So - доверительные границы относительной погрешности.

До - пределы допускаемой относительной погрешности.




УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «28» сентября 2018 г. № 2086

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ПЛОТНОСТИ РАДИАЦИОННОГО ТЕПЛОВОГО ПОТОКА В ДИАПАЗОНЕ от 1000 до 5000 Вт/м2

1. Область применения
  • 1.1 Настоящая государственная поверочная схема распространяется на средства измерений плотности радиационного теплового потока в диапазоне от 1000 до 5000 Вт/м2 и устанавливает порядок передачи единицы плотности радиационного теплового потока - ватт на квадратный метр (Вт/м2) от Государственного первичного специального эталона единицы плотности радиационного теплового потока в диапазоне 1000 - 5000 Вт/м2 с помощью рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки.

Графическая часть Государственной поверочной схемы для средств измерений плотности радиационного теплового потока в диапазоне от 1000 до 5000 Вт/м2 представлена в приложении А.

  • 1.2 Для всех рабочих эталонов и средств измерений допускается проводить поверку с помощью эталонов более высокой точности, чем предусмотрено настоящей поверочной схемой.

2. Государственный первичный эталон
  • 2.1 Государственный первичный специальный эталон единицы плотности радиационного теплового потока (далее - ГПСЭ) предназначен для воспроизведения и хранения единицы плотности радиационного теплового потока и передачи единицы при помощи рабочих эталонов средствам измерений.

  • 2.2 ГПСЭ состоит из комплекса следующих средств измерений: абсолютный радиометр с электрическим замещением; высокотемпературный источник излучения на основе МЧТ; набор эталонных датчиков радиационного теплового потока.

  • 2.3 Диапазон значений плотности радиационного теплового потока, воспроизводимый ГПСЭ, составляет от 1000 до 5000 Вт/м2.

  • 2.4 ГПСЭ обеспечивает воспроизведение единицы с относительным средним квадратическим отклонением среднего арифметического результата измерений So не превышающим 0,10 % при 10 независимых наблюдениях. Доверительные границы относительной неисключенной систематической погрешности результата измерений 0о не превышает 0,65 % при доверительной вероятности 0,99.

  • 2.4 Оценка стандартной неопределенности, вычисленной по типу А, иА

составляет 0,10 %. Оценка стандартной неопределенности, вычисленной по типу В, иВ составляет 0,34  %. Оценка суммарной стандартной

неопределенности ис составляет 0,35   %. Оценка расширенной

неопределенности Up составляет 1,05 % при коэффициенте охвата k = 3 и доверительной вероятности P = 0,99.

  • 2.5 ГПСЭ применяется для передачи единицы плотности радиационного теплового потока рабочим эталонам и средствам измерений методом прямых измерений.

3. Рабочие эталоны
  • 3.1 В качестве рабочих эталонов единицы плотности радиационного теплового потока применяют датчики радиационного теплового потока в диапазоне от 1000 до 5000 Вт/м2 (далее - датчики).

    • 3.1.1 Доверительные границы относительной погрешности 5о датчиков при доверительной вероятности 0,95 составляют от 1,5 до 2,0 % .

    • 3.1.2 Датчики применяют для поверки средств измерений методом прямых измерений.

  • 3.2 В качестве рабочих эталонов единицы плотности радиационного теплового потока применяют установки для измерений радиационного теплового потока в диапазоне от 1000 до 5000 Вт/м2 (далее - установки).

    • 3.2.1 Доверительные границы относительной погрешности 5о установок при доверительной вероятности 0,95 составляют от 1,5 до 2,5 %.

    • 3.2.2 Установки применяют для поверки средств измерений методами прямых измерений.

4. Средства измерений
  • 4.1 В качестве средств измерений плотности радиационного теплового потока применяют приборы и установки для измерений радиационного теплового потока в диапазоне от 1000 до 5000 Вт/м2.

    • 4.1.1 Пределы допускаемой относительной погрешности До приборов и установок составляют от 4,5 до 6,0 % .

  • 4.2 В качестве средств измерений плотности радиационного теплового потока применяют датчики радиационного теплового потока в диапазоне от 1000 до 5000 Вт/м2.

    • 4.2.1 Пределы допускаемой относительной погрешности До датчиков составляют от 5,0 до 8,0 % .




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

28 сентября 2018 г.                                               „о 2086 агентства по техническому регулированию и метрологии в информационнотелекоммуникационной сети Интернет.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С. С.Голубев

( \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018
