№1955 от 25.09.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 484511
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Приказы по основной деятельности по агентству Вн. Приказ № 1955 от 25.09.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
25 сентября 2023 г.
1955
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих
на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 646070CB8580659469A85BF6D1B138C0
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 20.12.2022 до 14.03.2024
\_________________/
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии
ОТ «___» сентября 2023 Г. № ____
Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений|
№ п/ п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Измерители уровней электромагнитных излучений |
П3-42 |
61524-15 |
ПТМБ.411153.0 05-1 МП |
Общество с ограниченной ответственностью «СКБ ПиТОН» (ООО «СКБ ПиТОН»), г. Нижний Новгород |
ФГУП «ВНИИФТРИ», г. Солнечногорск, рп. Менделеево | ||||
|
2. |
Система автоматизированная информационноизмерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО «РЭСК» |
001 |
75327-19 |
МП 5-2019 |
Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»), г. Владимир |
ООО «АСЭ», г. Владимир |
|
3. |
Система автоматизированная информационно -измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (ОАО Молочный завод «Гиагинский», ООО «КФ «Комус-Упаковка», ООО «КСМК», ООО «Лидер», ООО «Юниверсити Плаза», ООО «ОтельСтрой») |
001 |
78120-20 | |||
|
4. |
Система автоматизированная информационноизмерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО « Б арнау л Э нерго С быт» |
001 |
89730-23 |
Общество с ограниченной ответственностью «БарнаулЭнерго Сбыт» (ООО «БарнаулЭнерго Сбыт»), г. Барнаул |
|
МП 25-2019 |
Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»), г. Владимир |
ООО «АСЭ», г. Владимир | ||
|
МП 17-2023 |
Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»), г. Владимир |
ООО «АСЭ», г. Владимир |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» сентября 2023 г. № 1955
Лист № 1 Регистрационный № 61524-15 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители уровней электромагнитных излучений П3-42
Назначение средства измеренийИзмерители уровней электромагнитных излучений П3-42 (далее - измерители П3-42) предназначены для измерений плотности потока электромагнитной энергии (далее - ППЭ), средних квадратических значений (далее - СКЗ) напряженности электрического и магнитного полей (далее - НЭП и НМП соответственно) в режиме непрерывного генерирования.
Описание средства измерений
Принцип действия измерителей П3-42 состоит в преобразовании антеннами-преобразователями высокочастотного электромагнитного поля в напряжение постоянного тока, которое подается на устройство измерительное, выполняющее обработку информации и отображение параметров измеряемого электромагнитного поля на ЖК-индикаторе.
Измерители П3-42 состоят из шести сменных антенн-преобразователей АП-1, АП-2, АП-3, АП-4, АП-5, АП-6 и устройства измерительного.
Антенны-преобразователи АП-1, АП-2, АП-3, АП-4, АП-6 конструктивно состоят из трех дипольно-детекторных микросборок, которые образуют взаимно-ортогональную структуру в пространстве.
Антенна-преобразователь АП-5 состоит из трех рамочных элементов с микросборками (далее - микроблок), которые образуют взаимно-ортогональную структуру в пространстве.
Антенны-преобразователи присоединяются к устройству измерительному с помощью цангового разъема.
Устройство измерительное, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений, измерение напряжение постоянного тока, обработку информации и отображения значений параметров электромагнитного излучения.
Измерение ППЭ проводится пересчетом измеренных значений НЭП для условия дальней зоны измерений.
Конструктивно устройство измерительное выполнено в виде моноблока и имеет алюминиевый корпус. На передней панели корпуса располагаются органы управления и ЖК-индикатор. На верхней панели корпуса расположен входной цанговый разъем.
Для обеспечения совместной работы измерителя П3-42 с ПЭВМ в комплект поставки входят устройство сопряжения с USB-портом, кабель оптоволоконный и CD-ROM с программным обеспечением (далее - ПО).
Питание измерителей П3-42 осуществляется от двух аккумуляторов. Для зарядки аккумуляторов в комплект поставки входит зарядное устройство.
Комплект поставки измерителя П3-42 размещается в футляре.
Измерители П3-42 могут применяться для контроля окружающей среды в части электромагнитных излучений органами Государственной санитарно-эпидемиологической службы, лабораториями по охране труда и организациями, обеспечивающими электромагнитную безопасность рабочих мест и населения.
Внешний вид измерителей П3-42 представлен на рисунке 1, внешние виды антенны-преобразователя и устройства измерительного на рисунках 2 и 3, соответственно.
2
3
6
5
4
-

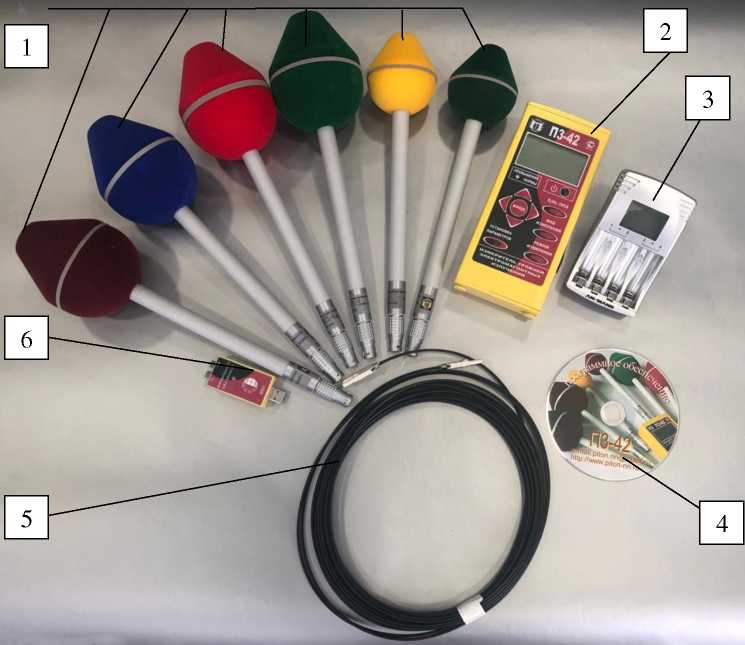

1 - антенны-преобразователи АП-6, АП-5, АП-4, АП-3, АП-1, АП-2
-
2 - устройство измерительное 3 - зарядное устройство
4 - компакт-диск CD- ROM с ПО 5 - устройство сопряжения с USB-портом
6 - кабель оптоволоконный
Рисунок 1 - Общий вид измерителей П3-42

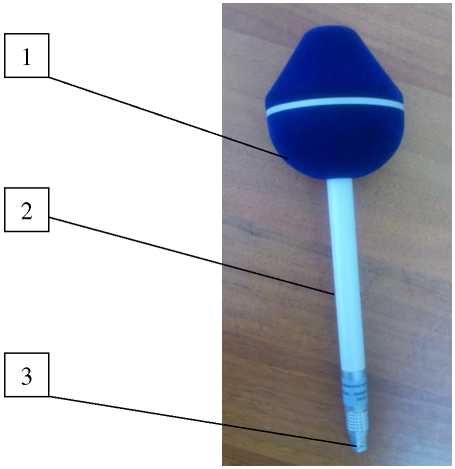

1 - микросборка или микроблок, 2 - ручка, 3 - цанговый разъем
Рисунок 2 - Внешний вид антенны-преобразователя
Элементы измерителей П3-42, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования (наклейки) и лакокрасочного покрытия. Схема пломбирования измерителей П3-42 от несанкционированного доступа и место нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Нанесение знака поверки на корпус блоков не предусмотрено. Заводской номер наносится машинописным способом на этикетку в цифровом формате арабскими цифрами на обратной стороне изделия. Указывается порядковый номер и год выпуска измерителя П3-42.
Программное обеспечение
ПО измерителей П3-42 состоит из встроенного ПО и внешнего ПО.
Встроенное ПО (далее - ПО «УИ»), реализованное в виде микропроцессорной программы, устанавливается в устройство измерительное изготовителем измерителей П3-42 антенны-преобразователи.
ПО «УИ» функционирует в операционной среде Linux выполняет функции задания режимов работы, обработку входного напряжения и отображения значений параметров электромагнитного излучения. Конструкция СИ исключает возможность
несанкционированного влияния на ПО «УИ» и измерительную информацию.
Внешнее ПО (далее - ПО «Р342») устанавливается на внешнюю ПЭВМ, функционирует в операционной системе семейства Windows (-ХР, -7, -8) и выполняет функции задания режимов работы, обработку входного напряжения и отображения значений параметров электромагнитного излучения.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное ПО |
внешнее ПО | |
|
Идентификационное наименование ПО |
- |
Р342.ехе |
|
Номер версии (идентификационный номер) ПО |
v.15.10.12 | |
|
Цифровой идентификатор ПО |
0х6DC3 по CRC | |
Защита ПО измерителей П3-42 от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики средства измеренийТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот: | |
|
- с антенной-преобразователем АП-1, ГГц |
от 0,3 до 40 |
|
- с антенной-преобразователем АП-2, ГГц |
от 0,3 до 95 |
|
- с антеннами-преобразователями АП-3 и АП-4, МГц |
от 0,01 до 300 |
|
- с антенной-преобразователем АП-5, МГц |
от 0,01 до 50 |
|
- с антенной-преобразователем АП-6, МГц |
от 0,5 до 5640 |
|
Диапазон измерений ППЭ, мкВт^см-2: | |
|
- с антенной-преобразователем АП-1 |
от 0,26 до 100000 |
|
- с антенной-преобразователем АП-2 |
от 3 до 1000000 |
|
- с антенной-преобразователем АП-6: | |
|
- в диапазоне частот от 0,5 до 2000 МГц |
от 1 до 100000 |
|
- в диапазоне частот от 2000 до 5640 МГц |
от 0,5 до 50000 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений СКЗ НЭП, В^м-1: | |
|
- с антенной-преобразователем АП-3: | |
|
- в диапазоне частот от 0,01 до 0,03 МГц |
от 1,5 до 800 |
|
- в диапазоне частот от 0,03 до 300 МГц |
от 1 до 600 |
|
- с антенной-преобразователем АП-4: | |
|
- в диапазоне частот от 0,01 до 0,03 МГц |
от 15 до 1500 |
|
- в диапазоне частот от 0,03 до 300 МГц |
от 10 до 1500 |
|
- с антенной-преобразователем АП-6: | |
|
- в диапазоне частот от 0,5 до 2000 МГц |
от 2 до 615 |
|
- в диапазоне частот от 2000 до 5640 МГц |
от 1 до 450 |
|
Диапазон измерений СКЗ НМП с антенной-преобразователем АП-5, А^м-1: | |
|
от 0,2 до 50 от 0,05 до 25 |
|
Пределы допускаемой основной относительной погрешности измерении ППЭ и среднеквадратического значения НЭП (НМП), дБ: | |
|
- для АП-1: | |
|
- на уровнях от 0,26 до 1 мкВ'тсм 2 |
± 3,0 |
|
- на уровнях от 1 до 100000 мкВт^см-2 |
± 2,0 |
|
± 3,2 |
|
± 3,0 |
|
и от 3 до 600 В/м для частот от 0,03 до 300 МГц |
± 2,0 |
|
- для АП-4: | |
|
- на уровнях от 10 до 30 В^м-1 для всего частотного диапазона |
± 3,0 |
|
- на уровнях от 30 до 1500 В^м-1 для всего частотного диапазона |
± 2,0 |
|
- для АП-5: | |
|
± 3,0 |
|
и на уровнях от 0,15 до 25 А^м-1 для частот от 0,03 до 50 МГц |
± 2,0 |
|
- для АП-6 |
± 2,4 |
|
Пределы допускаемой дополнительной погрешности измерений, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10 оС, дБ: | |
|
- для антенн-преобразователей АП-1, АП-2 |
± 0,6 |
|
- для антенн-преобразователей АП-3, АП-4, АП-5, АП-6 |
± 1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 2,0 до 3,5 |
|
Ток потребления от источников, мА, не более: | |
|
- без подсветки ЖК-дисплея |
15 |
|
- с включенной подсветкой ЖК-дисплея |
30 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Габаритные размеры, мм, не более: антенны-преобразователи АП-1, АП-2 | |
|
- диаметр |
65 |
|
- длина |
300 |
|
антенны-преобразователи АП-3, АП-4, АП-5, АП-6 | |
|
- диаметр |
85 |
|
- длина |
320 |
|
Габаритные размеры, мм, не более: | |
|
устройство измерительное | |
|
- длина |
185 |
|
- ширина |
85 |
|
- высота |
50 |
|
футляр для переноски | |
|
- длина |
480 |
|
- ширина |
370 |
|
- высота |
160 |
|
Масса, кг, не более: | |
|
- антенны-преобразователи АП-1, АП-2 |
0,08 |
|
- антенны-преобразователи АП-3, АП-4, АП-5 |
0,10 |
|
- антенны-преобразователи АП-6 |
0,09 |
|
- устройство измерительное |
0,51 |
|
- измерители П3-42 в полной комплектации в футляре для переноски |
4,00 |
|
Нормальные условия применения: |
20 ± 5 |
|
- температура окружающего воздуха, оС | |
|
- атмосферное давление, кПа (мм рт.ст.) |
от 84 до 106 (от 630 до 795) |
|
- относительная влажность воздуха, %, |
от 30 до 80 |
|
Рабочие условия применения с антеннами-преобразователями АП-1 и АП-2: |
от -25 до +55 |
|
о | |
|
от 70 до 106,7 (от 525 до 800) |
|
- относительная влажность при 30 оС, %, не более |
90 |
|
Рабочие условия применения с антеннами-преобразователями АП-3, АП-4, АП-5 и АП-6: | |
|
- температура окружающего воздуха, оС |
от -10 до +55 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 70 до 106,7 (от 525 до 800) |
|
- относительная влажность при 30 оС, %, не более |
90 |
наносится на переднюю панель корпуса измерительного устройства методом шелкографии и типографским способом на титульном листе документа «Измеритель уровней электромагнитных излучений П3-42. Формуляр. ПТМБ.411153.005 ФО».
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель уровней электромагнитных излучений П3-42 в составе: |
ПТМБ.411153.005 |
1 |
|
- антенна-преобразователь АП-1 |
ПТМБ.411519.001 |
1* |
|
- антенна-преобразователь АП-2 |
ПТМБ.411519.007 |
1* |
|
- антенна-преобразователь АП-3 |
ПТМБ.411519.002 |
1* |
|
- антенна-преобразователь АП-4 |
ПТМБ.411519.004 |
1* |
|
- антенна-преобразователь АП-5 |
ПТМБ.411519.005 |
1* |
|
- антенна-преобразователь АП-6 |
ПТМБ.411519.006 |
1* |
|
- устройство измерительное |
ПТМБ.411134.005 |
1 |
|
Кабель оптоволоконный |
HFBR-RMD010 |
1* |
|
Устройство сопряжения на USB-порт |
ПТМБ.468359.004 |
1* |
|
Футляр |
ПТМБ.323365.001 |
1 |
|
Устройство зарядное |
Ansmann Photocam 3 |
1 |
|
Компакт-диск CD- ROM с ПО |
- |
1* |
|
Формуляр |
ПТМБ.411153.005РЭ |
1 |
|
Руководство по эксплуатации |
ПТМБ.411153.005ФО |
1 |
|
Методика поверки |
- |
1 |
|
* — поставляется по отдельному заказу | ||
приведены в разделе 6 «Порядок работы» документа ПТМБ.411153.005 РЭ «Измерители уровней электромагнитных излучений П3-42. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний;
ГОСТ Р 8.574-2000 ГСИ Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц;
ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ПТМБ.411153.005 ТУ «Измерители уровней электромагнитных излучений П3-42. Технические условия».
ИзготовительОбщество с ограниченной ответственностью «СКБ ПиТОН» (ООО «СКБ ПиТОН») ИНН 5262241500
Юридический адрес: 603105, г. Нижний Новгород, ул. Ошарская, д. 69, к. 314 Почтовый адрес: 603146, г. Нижний Новгород, а/я 11.
Телефон: (831) 421 00 73, факс: (831) 421 00 73, e-mail: piton.nn@inbox.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ВНИИФТРИ, к. 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 526-63-00, факс: (495) 526-63-00
e-mail: office@vniiftri.ru.
Уникальный номер записи в реестре аккредитованных лиц № 30002-13.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» сентября 2023 г. № 1955
Лист № 1 Регистрационный № 75327-19 Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО «РЭСК»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ПАО «РЭСК» предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами Рязанской области и другими потребителями ПАО «РЭСК», сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД) «ЭКОМ-3000» и каналообразующую аппаратуру.
-
3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя два центра сбора и обработки информации (ЦСОИ): ЦСОИ филиала ПАО «МРСК Волги» -«Самарские распределительные сети» и ЦСОИ ПАО «РЭСК».
ЦСОИ ПАО «РЭСК» включает в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2000».
ЦСОИ филиала ПАО «МРСК Волги» - «Самарские распределительные сети» включает в себя сервер АИИС КУЭ, УССВ на базе ГЛОНАСС-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, АРМ и ПО программный комплекс (ПК) «Энергосфера».
Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков (для измерительных каналов (ИК) №№ 1 - 25) поступает на уровень ИВК системы (сервер АИИС КУЭ, установленный в ЦСОИ ПАО «РЭСК»), где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ.
Цифровой сигнал с выходов счетчиков (для ИК № 26 и № 27) поступает на УСПД, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, ее накопление и передача накопленных данных на уровень ИВК системы (сервер АИИС КУЭ, установленный в ЦСОИ филиала ПАО «МРСК Волги» - «Самарские распределительные сети»).
На уровне ИВК системы, осуществляется хранение измерительной информации, ее накопление, оформление отчетных документов и отображение информации на мониторах АРМ. Из ЦСОИ филиала ПАО «МРСК Волги» - «Самарские распределительные сети» данные о результатах измерений активной и реактивной электрической энергии в формате XML по электронной почте поступают на сервер АИИС КУЭ, установленный в ЦСОИ ПАО «РЭСК», где они импортируется в базу данных.
С сервера АИИС КУЭ, установленного в ЦСОИ ПАО «РЭСК», выполняется передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится с сервера ЦСОИ ПАО «РЭСК».
Сервер АИИС КУЭ, установленный в ЦСОИ ПАО «РЭСК», имеет возможность принимать измерительную информацию от АИИС КУЭ Филиала «Рязаньэнерго» ПАО «МРСК Центра и Приволжья» и других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК, ИВКЭ и ИВК). АИИС КУЭ оснащена УСВ-3, синхронизирующими собственную шкалу времени с шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемым от ГЛОНАСС-приемников.
Сравнение шкалы времени сервера АИИС КУЭ, установленного в ЦСОИ ПАО «РЭСК», со шкалой времени УСВ-3 осуществляется во время сеанса связи с УСВ-3. Сервер ЦСОИ ПАО «РЭСК» производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3 при любом расхождении шкалы времени сервера АИИС КУЭ со шкалой времени УСВ-3. Сравнение шкалы времени счетчиков (для ИК №№ 1 - 25) со шкалой времени сервера ЦСОИ ПАО «РЭСК» осуществляется во время сеанса связи со счетчиками. При любом отклонении шкалы времени счетчика от шкалы времени сервера ЦСОИ ПАО «РЭСК» производится синхронизация шкалы времени счетчика.
Сравнение шкалы времени сервера АИИС КУЭ, установленного в ЦСОИ филиала ПАО «МРСК Волги» - «Самарские распределительные сети», со шкалой времени УСВ-3 осуществляется во время сеанса связи с УСВ-3. Сервер ЦСОИ филиала ПАО «МРСК Волги» -«Самарские распределительные сети» производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3 при расхождении шкалы времени сервера АИИС КУЭ со шкалой времени УСВ-3 на ±0,1 с и более. Синхронизация шкалы времени УСПД обеспечивается сервером АИИС КУЭ, установленным в ЦСОИ филиала ПАО «МРСК Волги» - «Самарские распределительные сети». Сравнение шкалы времени УСПД со шкалой времени сервера ЦСОИ филиала ПАО «МРСК Волги» - «Самарские распределительные сети» осуществляется во время сеанса связи. При любом отклонении шкалы времени УСПД от шкалы времени сервера ЦСОИ филиала ПАО «МРСК Волги» - «Самарские распределительные сети» производится синхронизация шкалы времени УСПД. Сравнение шкалы времени счетчиков (для ИК № 26 и № 27) со шкалой времени УСПД осуществляется во время сеанса связи со счетчиками. При обнаружении расхождения шкалы времени счетчика от шкалы времени УСПД равного ±1 с и более, производится синхронизация шкалы времени счетчика.
Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции или величины коррекции времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика, УСПД и серверов АИИС КУЭ.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Заводской номер АИИС КУЭ 001 наносится на корпус серверного шкафа в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ПАО «РЭСК».
Программное обеспечение
В АИИС КУЭ используется ПО ПК «Энергосфера» и ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
ПК «Энергосфера» |
|
Номер версии (идентификационный номер) ПО |
не ниже 7.0 |
|
Наименование программного модуля ПО |
pso metr.dll |
|
Цифровой идентификатор ПО |
cbeb6f6ca69318bed976e08a2bb7814b |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
|
Идентификационное наименование ПО |
«Пирамида 2000» |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
|
Наименование программного модуля ПО |
CalcClients.dll |
|
Цифровой идентификатор ПО |
e55712d0b1b219065d63da949114dae4 |
|
Наименование программного модуля ПО |
CalcLeakage.dll |
|
Цифровой идентификатор ПО |
b1959ff70be1eb17c83f7b0f6d4a132f |
|
Наименование программного модуля ПО |
CalcLosses.dll |
|
Цифровой идентификатор ПО |
d79874d10fc2b156a0fdc27e1ca480ac |
|
Наименование программного модуля ПО |
Metrology.dll |
|
Цифровой идентификатор ПО |
52e28d7b608799bb3ccea41b548d2c83 |
|
Наименование программного модуля ПО |
ParseBin.dll |
|
Цифровой идентификатор ПО |
6f557f885b737261328cd77805bd1ba7 |
|
Наименование программного модуля ПО |
ParseIEC.dll |
|
Цифровой идентификатор ПО |
48e73a9283d1e66494521f63d00b0d9f |
|
Наименование программного модуля ПО |
ParseModbus.dll |
|
Цифровой идентификатор ПО |
c391d64271acf4055bb2a4d3fe 1f8f48 |
|
Наименование программного модуля ПО |
ParsePiramida.dll |
|
Цифровой идентификатор ПО |
ecf532935ca1a3fd3215049af1fd979f |
|
Наименование программного модуля ПО |
SynchroNSI.dll |
|
Цифровой идентификатор ПО |
530d9b0126f7cdc23ecd814c4eb7ca09 |
|
Наименование программного модуля ПО |
VerifyTime.dll |
|
Цифровой идентификатор ПО |
1ea5429b261fb0e2884f5b356a1d1e75 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.
Таблица 2 - Состав ИК АИИС КУЭ
|
Номер ИК |
Наименование ИК |
ТТ |
ТН |
Счетчик |
УССВ/УСПД/ Сервер |
Вид электрической энергии и мощности |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
ПС 110 кВ Цементная, РУ-6 кВ, 1сш-6 кВ, яч. №15 |
ТПШФ 2000/5 Кл. т. 0,5 Рег. № 519-50 |
НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
2 |
ПС 110 кВ Цементная, РУ-6 кВ, 2сш-6 кВ, яч. №8 |
ТПШФ 2000/5 Кл. т. 0,5 Рег. № 519-50 |
НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
3 |
ПС 110 кВ Цементная, РУ-6 кВ, 3сш-6 кВ, яч. №31 |
ТПШФ 2000/5 Кл. т. 0,5 Рег. № 519-50 |
НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
УССВ: УСВ-3 Рег. № 64242-16 |
активная реактивная |
|
4 |
ПС 110 кВ Цементная, РУ-6 кВ, 4сш-6 кВ, яч. №24 |
ТПШФ 2000/5 Кл. т. 0,5 Рег. № 519-50 |
НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
Сервер: Supermicro X9DRL-3F/iF |
активная реактивная |
|
5 |
ПС 110 кВ Цементная, РУ-6 кВ, 2 сш-6 кВ, яч. № 12, Ф. 6 кВ № 12 |
ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-05 |
НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
6 |
ПС 110 кВ Цементная, РУ-6 кВ, 4 сш-6 кВ, яч. № 38, Ф. 6 кВ № 38 |
ТВЛМ-10 600/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
7 |
ПС 110 кВ Цементная, РУ-6 кВ, 3 сш 6 кВ, яч. № 27, Ф.6 кВ № 27 |
ТПОФ 600/5 Кл. т. 0,5 Рег. № 518-50 |
НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
8 |
ПС 6 кВ № 9, РУ-6 кВ, 1 сш 6 кВ, |
ТЛМ-10 150/5 |
НТМИ-6-66 6000/100 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная | |
|
яч. № 17, КЛ 6 кВ Ввод 2 |
Кл. т. 0,5 Рег. № 2473-05 |
Кл. т. 0,5 Рег. № 2611-70 |
реактивная | |||
|
9 |
ПС 6 кВ № 9, РУ-6 кВ, 1 сш 6 кВ, |
ТЛМ-10 100/5 |
НТМИ-6-66 6000/100 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная | |
|
яч. № 29, КЛ 6 кВ Ввод 1 |
Кл. т. 0,5 Рег. № 2473-05 |
Кл. т. 0,5 Рег. № 2611-70 |
УССВ: УСВ-3 Рег. № 64242-16 |
реактивная | ||
|
10 |
ПС 6 кВ № 9, РУ-6 кВ, 2 сш 6 кВ, |
ТЛМ-10 400/5 |
НТМИ 6000/100 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная | |
|
яч. № 2/3 |
Кл. т. 0,5 Рег. № 2473-05 |
Кл. т. 0,5 Рег. № 831-53 |
Сервер: Supermicro X9DRL-3F/iF |
реактивная | ||
|
11 |
ПС 6 кВ № 13 Мелзавод, РУ-6 кВ, 1 сш 6 кВ, яч. № 5 |
ТОЛ-10 600/5 Кл. т. 0,5 Рег. № 7069-07 |
НАМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
12 |
ПС 6 кВ № 13 Мелзавод, РУ-6 кВ, 1 сш 6 кВ, яч. № 13, КЛ 6 кВ Ввод 1 |
ТОЛ-10 400/5 Кл. т. 0,5 Рег. № 38395-08 |
НАМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
13 |
ЯКНО 6 кВ №2, Ввод 6 кВ от ПС 6 кВ №12 ПРБ |
ТОЛ10 150/5 Кл. т. 0,5 Рег. № 7069-02 |
ЗНОЛ-СВЭЛ 6000/^3:100/^3 Кл. т. 0,5 Рег. № 42661-09 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
14 |
ПС 6 кВ № 5, РУ-6 кВ, 2 сш 6 кВ, яч. № 0, КЛ 6 кВ Ввод 1 |
ТВЛМ-10 100/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
УССВ: УСВ-3 Рег. № 64242-16 Сервер: Supermicro X9DRL-3F/iF |
активная реактивная |
|
15 |
ПС 6 кВ № 5, РУ-6 кВ, 3 сш 6 кВ, яч. № 22, КЛ 6 кВ Ввод 2 |
ТВЛМ-10 100/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
16 |
ПС 35 кВ Глинокарьер, РУ-6 кВ, 1сш-6 кВ, яч. №4 |
ТОЛ10 150/5 Кл. т. 0,5 Рег. № 7069-02 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
17 |
ПС 35 кВ Глинокарьер, РУ-6 кВ, 2сш-6 кВ, яч. №8 |
ТВЛМ-10 150/5 Кл. т. 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
18 |
ПС 35 кВ Глинокарьер, РУ-6 кВ, 1 сш № 6 кВ, яч. № 1, ВЛ1 6 кВ Ал. Поле |
ТПЛ-10 200/5 Кл. т. 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
19 |
ПС 35 кВ Глинокарьер, РУ-6 кВ, 2 сш 6 кВ, яч. № 9, ВЛ 6 кВ В/Ч |
ТОЛ10 150/5 Кл. т. 0,5 Рег. № 7069-02 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная | |
|
20 |
ПС 35 кВ Глинокарьер, РУ-6 кВ, 2 сш 6 кВ, яч. № 7, ВЛ2 6 кВ Ал. поле |
ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-05 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
активная реактивная |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
21 |
ЯКНО 6 кВ №1, Ф. 6 кВ №8 |
ТЛМ-10 150/5 Кл. т. 0,5 Рег. № 2473-05 |
НАМИ-10 6000/100 Кл. т. 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-17 |
УССВ: УСВ-3 Рег. № 64242-16 Сервер: Supermicro X9DRL-3F/iF |
активная реактивная |
|
22 |
ПС 110/6 кВ Печатная, ЗРУ-6 кВ, КЛ 6 кВ ф. № 28 |
ТЛО-10 600/5 Кл. т. 0,5S Рег. № 25433-03 |
НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-08 |
активная реактивная | |
|
23 |
ПС 110/6 кВ Печатная, ЗРУ-6 кВ, КЛ 6 кВ ф. № 31 |
ТЛО-10 600/5 Кл. т. 0,5S Рег. № 25433-03 |
НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53 |
СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-08 |
активная реактивная | |
|
24 |
ТП РП 10 кВ № 1502, РУ-10 кВ, 1 СШ 10 кВ, яч. 3 |
KSOH 600/5 Кл. т. 0,2S Рег. № 35056-07 |
4МТ 10000/^3:100/^3 Кл. т. 0,5 Рег. № 44087-10 |
СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17 |
активная реактивная | |
|
25 |
ТП РП 10 кВ № 1502, РУ-10 кВ, 2 СШ 10 кВ, яч. 10 |
KSOH 600/5 Кл. т. 0,2S Рег. № 35056-07 |
4МТ 10000/^3:100/^3 Кл. т. 0,5 Рег. № 44087-10 |
СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-17 |
активная реактивная |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
26 |
ПС 110 кВ Ремзавод, РУ-6 кВ, 1 СШ 6 кВ, яч. 37 |
ТОЛ-СЭЩ 800/5 Кл. т. 0,2S Рег. № 51623-12 |
НАЛИ-СЭЩ 6000/100 Кл. т. 0,5 Рег. № 51621-12 |
СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-12 |
УССВ: УСВ-3 Рег. № 51644-12 УСПД: ЭКОМ-3000 Рег. № 17049-09 Сервер: HP ProLiant DL380G7 Supermicro X9DRL-3F/iF |
активная реактивная |
|
27 |
ПС 110 кВ Ремзавод, РУ-6 кВ, 2 СШ 6 кВ, яч. 1 |
ТОЛ-СЭЩ 800/5 Кл. т. 0,2S Рег. № 51623-12 |
НАЛИ-СЭЩ 6000/100 Кл. т. 0,5 Рег. № 51621-12 |
СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-12 |
активная реактивная | |
|
П р и м е ч а н и я
| ||||||
Таблица 3 - Метрологические характеристики ИК АИИС КУЭ (активная энергия и мощность)
|
Номер ИК |
Диапазон тока |
Метрологические характеристики ИК | |||||
|
Границы основной относительной погрешности измерений, (±5), % |
Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5) , % | ||||||
|
cos ф = 1,0 |
cos ф = 0,8 |
cos ф = 0,5 |
cos ф = 1,0 |
cos ф = 0,8 |
cos ф = 0,5 | ||
|
1 - 10;13 - 20 |
11ном — ^1 — 1,211ном |
0,9 |
1,2 |
2,2 |
1,1 |
1,5 |
2,3 |
|
(ТТ 0,5; ТН 0,5; Счетчик 0,2S) |
0,211ном — 11 < 11ном |
1,1 |
1,6 |
2,9 |
1,2 |
1,8 |
3,0 |
|
0,0511нОм — 11 < 0,211нОм |
1,8 |
2,8 |
5,4 |
1,9 |
2,9 |
5,5 | |
|
11; 12; 21 |
11ном — ^1 — 1,211ном |
0,7 |
1,1 |
1,9 |
0,9 |
1,3 |
2,1 |
|
(ТТ 0,5; ТН 0,2; Счетчик 0,2S) |
0,211ном — 11 < 11ном |
0,9 |
1,5 |
2,7 |
1,1 |
1,7 |
2,8 |
|
0,0511ном — 11 < 0,211ном |
1,7 |
2,8 |
5,3 |
1,8 |
2,9 |
5,3 | |
|
22; 23 |
11ном — ^1 — 1,211ном |
1,0 |
1,4 |
2,3 |
1,7 |
2,2 |
2,9 |
|
0,211ном — 11 < 11ном |
1,0 |
1,4 |
2,3 |
1,7 |
2,2 |
2,9 | |
|
(ТТ 0,5S; ТН 0,5; Счетчик 0,5S) |
0,0511ном — 11 < 0,211ном |
1,2 |
1,7 |
3,0 |
1,8 |
2,4 |
3,5 |
|
0,0111ном — 11 < 0,0511ном |
2,1 |
3,0 |
5,5 |
2,7 |
3,5 |
5,8 | |
|
24 - 27 |
11ном — ^1 — 1,211ном |
0,9 |
1,1 |
1,5 |
1,6 |
2,0 |
2,3 |
|
0,211ном — J-1 < 11ном |
0,9 |
1,1 |
1,5 |
1,6 |
2,0 |
2,3 | |
|
(ТТ 0,2S; ТН 0,5; Счетчик 0,5S) |
0,0511ном — 11 < 0,211ном |
0,9 |
1,1 |
1,7 |
1,6 |
2,1 |
2,4 |
|
0,0111ном — 11 < 0,0511ном |
1,5 |
1,7 |
2,5 |
2,3 |
2,5 |
3,0 | |
П р и м е ч а н и я
-
1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).
-
2 Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 инд. и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до плюс 40 °С.
-
3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .
Таблица 4 - Метрологические характеристики ИК АИИС КУЭ (реактивная энергия и
мощность)
|
Номер ИК |
Диапазон тока |
Метрологические характеристики ИК | |||
|
Границы относительной основной погрешности измерений, (± 5) , % |
Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5) , % | ||||
|
cos ф = 0,8 |
cos ф = 0,5 |
cos ф = 0,8 |
cos ф = 0,5 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 - 10;13 - 20 |
11ном — ^1 — 1,211ном |
1,9 |
1,2 |
2,6 |
2,1 |
|
(ТТ 0,5; ТН 0,5; Счетчик 0,5) |
0,211ном — J-1 < !1ном |
2,4 |
1,5 |
3,0 |
2,3 |
|
0,0511ном — 11 < 0,211ном |
4,3 |
2,5 |
4,7 |
3,1 | |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
6 |
|
11; 12; 21 (ТТ 0,5; ТН 0,2; Счетчик 0,5) |
11ном — 11 — 1,211ном |
1,6 |
1,1 |
2,4 |
2,1 |
|
0,211ном — J-1 < 11ном |
2,3 |
1,4 |
2,9 |
2,2 | |
|
0,0511ном — 11 < 0,211ном |
4,3 |
2,5 |
4,6 |
3,0 | |
|
22; 23 (ТТ 0,5S; ТН 0,5; Счетчик 1,0) |
11ном — 11 — 1,211ном |
2,1 |
1,5 |
4,0 |
3,8 |
|
0,211ном — J-1 < 11ном |
2,1 |
1,5 |
4,0 |
3,8 | |
|
0,0511ном — 11 < 0,211ном |
2,6 |
1,8 |
4,3 |
3,9 | |
|
0,0211ном — 11 < 0,0511ном |
4,6 |
3,0 |
5,8 |
4,5 | |
|
24 - 27 (ТТ 0,2S; ТН 0,5; Счетчик 1,0) |
11ном — 11 — 1,211ном |
1,6 |
1,3 |
3,8 |
3,7 |
|
0,211ном — 11 < 11ном |
1,6 |
1,3 |
3,8 |
3,7 | |
|
0,0511ном — 11 < 0,211ном |
1,7 |
1,4 |
3,8 |
3,7 | |
|
0,0211ном — Ii < 0,0511ном |
2,5 |
2,1 |
4,2 |
4,0 | |
|
П р и м е ч а н и я
| |||||
Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.
Таблица 5 - Основные технические характеристики ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
27 |
|
Нормальные условия: | |
|
параметры сети: | |
|
- напряжение, % от ином |
от 99 до101 |
|
- ток, % от 1ном |
от 1 до 120 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
- коэффициент мощности cos ф |
от 0,5 инд. до 0,8 емк. |
|
температура окружающей среды, °С |
от +21 до +25 |
|
Условия эксплуатации: | |
|
параметры сети: | |
|
- напряжение, % от ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1 до 120 |
|
- частота, Гц |
от 49,5 до 50,5 |
|
- коэффициент мощности cos ф |
от 0,5 инд. до 0,8 емк. |
|
температура окружающей среды для ТТ и ТН, °С |
от -45 до +40 |
|
температура окружающей среды в месте расположения счетчиков, °С |
от 0 до +40 |
|
магнитная индукция внешнего происхождения, мТл, не более |
0,5 |
Продолжение таблицы 5
|
1 |
2 |
|
Надежность применяемых в АИИС КУЭ компонентов: | |
|
Счетчики: | |
|
- среднее время наработки на отказ, ч, не менее |
140000 |
|
- среднее время восстановления работоспособности, сут, не более |
3 |
|
Сервер ПАО «РЭСК»: | |
|
- среднее время наработки на отказ, ч, не менее |
70000 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
Сервер филиала ПАО «МРСК Волги» - «Самарские | |
|
распределительные сети»): | |
|
- среднее время наработки на отказ, ч, не менее |
70000 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
УСПД: | |
|
- среднее время наработки на отказ, ч, не менее |
75000 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
УССВ (УСВ-3): | |
|
- среднее время наработки на отказ, ч, не менее |
45000 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
Глубина хранения информации | |
|
Счетчики: | |
|
- тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
113 |
|
- при отключении питания, лет, не менее |
10 |
|
УСПД: | |
|
- график средних мощностей за интервал 30 мин, сут, не менее |
45 |
|
Сервер ПАО «РЭСК: | |
|
- хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
|
Сервер филиала ПАО «МРСК Волги» - «Самарские | |
|
распределительные сети»): | |
|
- хранение результатов измерений и информации состояний | |
|
средств измерений, лет, не менее |
3,5 |
|
Пределы допускаемой погрешности СОЕВ, с |
±5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.
В журналах событий фиксируются факты:
-
- журнал счетчика:
-
- параметрирования;
-
- пропадания напряжения (в т. ч. и пофазного);
-
- коррекции времени в счетчике;
-
- журнал УСПД:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в УСПД;
-
- журнал сервера:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчиках, УСПД и сервере;
- пропадание и восстановление связи со счетчиком.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения и тока;
- испытательной коробки;
- УСПД;
- сервера (серверного шкафа);
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- УСПД;
- сервера.
Возможность коррекции времени:
- в счетчиках (функция автоматизирована);
- УСПД (функция автоматизирована);
- в сервере (функция автоматизирована).
Возможность сбора информации:
- о результатах измерений (функция автоматизирована);
- о состоянии средств измерений (функция автоматизирована).
Знак утверждения типа наносится на титульный лист формуляра типографским способом.
Комплектность средства измеренийКомплектность АИИС КУЭ представлена в таблице 6.
Таблица 6 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Трансформатор тока |
ТПШФ |
12 |
|
Трансформатор тока |
ТЛМ-10 |
12 |
|
Трансформатор тока |
ТВЛМ-10 |
8 |
|
Трансформатор тока |
ТПОФ |
2 |
|
Трансформатор тока |
ТОЛ-10 |
4 |
|
Трансформатор тока |
ТОЛ10 |
6 |
|
Трансформатор тока |
ТПЛ-10 |
2 |
|
Трансформатор тока |
ТЛО-1О |
4 |
|
Трансформатор тока |
KSOH |
6 |
|
Трансформатор тока |
ТОЛ-СЭЩ |
6 |
|
Трансформатор напряжения |
НТМИ |
7 |
|
Трансформатор напряжения |
НТМИ-6-66 |
4 |
|
Трансформатор напряжения |
НАМИ-10 |
2 |
|
Трансформатор напряжения |
ЗНОЛ-СВЭЛ |
3 |
|
Трансформатор напряжения |
4МТ |
6 |
|
Трансформатор напряжения |
НАЛИ-СЭЩ |
2 |
|
Счетчик электрической энергии трехфазный многофункциональный |
СЭТ-4ТМ.03М |
27 |
|
Устройство сбора и передачи данных |
ЭКОМ-ЗООО |
1 |
Продолжение таблицы 6
|
1 |
2 |
3 |
|
Устройство синхронизации системного времени |
УСВ-3 |
2 |
|
Сервер |
Supermicro X9DRL-3F/1F |
1 |
|
Сервер |
HP ProLiant DL380G7 |
1 |
|
Программное обеспечение |
«Пирамида 2000» |
1 |
|
Программное обеспечение |
ПК «Энергосфера» |
1 |
|
Методика поверки |
МП 5-2019 |
1 |
|
Формуляр |
АСВЭ 290.00.000 ФО |
1 |
приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ПАО «РЭСК» (АИИС КУЭ ПАО «РЭСК»)», аттестованной ООО «АСЭ» г. Владимир, аттестат аккредитации № RA.RU.312617 от 17.01.2019.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения.
Изготовитель
Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)
ИНН: 3329074523
Адрес: 600026, г. Владимир, ул. Тракторная, д. 7А
Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15
Телефон: (4922) 60-43-42
Web-сайт: autosysen.ru
E-mail: info@autosysen.ru
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)
Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15 Адрес места осуществления деятельности: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» сентября 2023 г. № 1955
Лист № 1 Регистрационный № 78120-20 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (ОАО Молочный завод «Гиагинский», ООО «КФ «Комус-Упаковка», ООО «КСМК», ООО «Лидер», ООО «Юниверсити Плаза», ООО «ОтельСтрой»)
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (ОАО Молочный завод «Гиагинский», ООО «КФ «Комус-Упаковка», ООО «КСМК», ООО «Лидер», ООО «Юниверсити Плаза», ООО «ОтельСтрой») предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации заинтересованным организациям в рамках согласованного регламента.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и многофункциональные счетчики активной и реактивной электрической энергии, вторичные измерительные цепи и технические средства приема-передачи данных.
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер HP ProLiant DL180 G6 ООО «КЭС» (сервер АИИС КУЭ), устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС/GPS-приемника типа УСВ-3, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (Рег. №) 64242-16, а так же совокупность аппаратных, каналообразующих и технических средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2000».
АИИС КУЭ обеспечивает:
-
- автоматическое выполнение измерений активной и реактивной электрической энергии и мощности (прямого и обратного направления) с заданой дискретностью 30 мин.;
-
- сбор и передачу журналов событий счектчиков в базу данных ИВК;
-
- автоматическое выполнение измерений времени и ведение единого времени в составе СОЕВ АИИС КУЭ;
- периодический (не реже 1 раза в сутки) и (или) по запросу автоматический сбор привязанных к единому календарному времени результатов измерений (приращений электроэнергии прямого и обратного направления) с заданной дискретностью 30 мин.;
- хранение в базе данных АИИС КУЭ результатов измерений информации о состоянии средств измерений («Журнал событий»);
-
- обработка, формирование и передачу результатов измерений в XML-формате по электронной почте (с электронной подпистю);
-
- по запросу коммерческого оператора дистанционный доступ к результатам измерений, данным журналов событий на всех уровнях АИИС КУЭ;
-
- диагностику и мониторинг функционирования технических и программных средств АИИС КУЭ;
-
- расчет потерь электроэнергии от точки измерений до точки поставки;
-
- автоматический сбор результатов измерений после восстановления работы каналов связи и восстановления питания.
Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Цифровой сигнал с выходов счетчиков поступает на верхний, второй уровень системы, по интерфейсу RS-485 с последующим преобразованием в формат пакетных данных посредствам сотовой GSM связи (GPRS соединение), где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации - участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производится со 2-го уровня настоящей системы.
Сервер АИИС КУЭ имеет возможность принимать измерительную информацию от ИВК смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени UTC по сигналам глобальных навигационных систем ГЛОНАСС/GPS, получаемых от ГЛОНАСС/GPS-приемника.
Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии любого расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.
Сравнение шкалы времени счетчиков со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиками. При любом расхождении шкалы времени счетчика от шкалы времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.
Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено. Заводской номер АИИС КУЭ 001 наносится на корпус сервера в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «КЭС» (ОАО Молочный завод «Гиагинский», ООО «КФ «Комус-Упаковка», ООО «КСМК», ООО «Лидер», ООО «Юниверсити Плаза», ООО «ОтельСтрой»).
Программное обеспечение
В АИИС КУЭ используется ПО «Пирамида 2000». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Пирамида 2000» |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.0 |
|
Наименование программного модуля ПО |
CalcClients.dll |
|
Цифровой идентификатор ПО |
e55712d0b1b219065d63da949114dae4 |
|
Наименование программного модуля ПО |
CalcLeakage.dll |
|
Цифровой идентификатор ПО |
b1959ff70be1eb17c83f7b0f6d4a132f |
|
Наименование программного модуля ПО |
CalcLosses.dll |
|
Цифровой идентификатор ПО |
d79874d10fc2b156a0fdc27e1ca480ac |
|
Наименование программного модуля ПО |
Metrology.dll |
|
Цифровой идентификатор ПО |
52e28d7b608799bb3ccea41b548d2c83 |
|
Наименование программного модуля ПО |
ParseBin.dll |
|
Цифровой идентификатор ПО |
6f557f885b737261328cd77805bd1ba7 |
|
Наименование программного модуля ПО |
ParseIEC.dll |
|
Цифровой идентификатор ПО |
48e73a9283d1e66494521f63d00b0d9f |
|
Наименование программного модуля ПО |
ParseModbus.dll |
|
Цифровой идентификатор ПО |
c391d64271acf4055bb2a4d3fe1f8f48 |
|
Наименование программного модуля ПО |
ParsePiramida.dll |
|
Цифровой идентификатор ПО |
ecf532935ca1a3fd3215049af1fd979f |
|
Наименование программного модуля ПО |
SynchroNSLdll |
|
Цифровой идентификатор ПО |
530d9b0126f7cdc23ecd814c4eb7ca09 |
|
Наименование программного модуля ПО |
VerifyTime.dll |
|
Цифровой идентификатор ПО |
1ea5429b261fb0e2884f5b356a1d1e75 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.
Таблица 2 - Состав ИК АИИС КУЭ
|
Номер ИК |
Наименование ИК |
ТТ |
ТН |
Счетчик |
УССВ/Сервер |
Вид электрической энергии и мощности |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
РП-126п 10 кВ, РУ-10 кВ, I с.ш. 10 кВ, яч. 2, КЛ-10 кВ ТП-1(1) |
ТНШЛ 200/5 Кл. т. 0,5 Рег. № 47957-11 |
GBE12 10000/^3:100/^3 Кл. т. 0,5 Рег. № 50639-12 |
ПСЧ-4ТМ.05М Кл. т. 0,5S Рег. № 36355-07 |
УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: HP ProLiant DL180 G6 |
активная |
|
2 |
РП-126п 10 кВ, РУ-10 кВ, I с.ш. 10 кВ, яч. 3, КЛ-10 кВ ТП-2(1) |
ТНШЛ 100/5 Кл. т. 0,5 Рег. № 47957-11 |
GBE12 10000/^3:100/^3 Кл. т. 0,5 Рег. № 50639-12 |
ПСЧ-4ТМ.05М Кл. т. 0,5S Рег. № 36355-07 |
активная | |
|
3 |
РП-126п 10 кВ, РУ-10 кВ, I с.ш. 10 кВ, яч. 4, КЛ-10 кВ ТП-3(1) |
ТНШЛ 150/5 Кл. т. 0,5 Рег. № 47957-11 |
GBE12 10000/^3:100/^3 Кл. т. 0,5 Рег. № 50639-12 |
ПСЧ-4ТМ.05М Кл. т. 0,5S Рег. № 36355-07 |
активная | |
|
4 |
РП-126п 10 кВ, РУ-10 кВ, II с.ш. 10 кВ, яч. 9, КЛ-10 кВ ТП-2(П) |
ТНШЛ 100/5 Кл. т. 0,5 Рег. № 47957-11 |
GBE12 10000/^3:100/^3 Кл. т. 0,5 Рег. № 50639-12 |
ПСЧ-4ТМ.05М Кл. т. 0,5S Рег. № 36355-07 |
активная | |
|
5 |
РП-126п 10 кВ, РУ-10 кВ, II с.ш. 10 кВ, яч. 8, КЛ-10 кВ ТП-1(П) |
ТНШЛ 200/5 Кл. т. 0,5 Рег. № 47957-11 |
GBE12 10000/^3:100/^3 Кл. т. 0,5 Рег. № 50639-12 |
ПСЧ-4ТМ.05М Кл. т. 0,5S Рег. № 36355-07 |
активная | |
|
6 |
РП-126п 10 кВ, РУ-10 кВ, II с.ш. 10 кВ, яч. 10, КЛ-10 кВ ТП-3(П) |
ТНШЛ 150/5 Кл. т. 0,5 Рег. № 47957-11 |
GBE12 10000/^3:100/^3 Кл. т. 0,5 Рег. № 50639-12 |
ПСЧ-4ТМ.05М Кл. т. 0,5S Рег. № 36355-07 |
активная |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
7 |
ТП 1 10 кВ, РУ 10 кВ, I СШ 10 кВ, яч. 6, КЛ 10 кВ РП ООД1-ТП-1-1 |
ARM3/N2F 400/5 Кл. т. 0,5 Рег. № 18842-09 |
VRQ2n/S2 10000/^3:100/^3 Кл. т. 0,5 Рег. № 23215-06 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: HP ProLiant DL180 G6 |
активная реактивная |
|
8 |
ТП 1 10 кВ, РУ 10 кВ, II СШ 10 кВ, яч. 12, КЛ 10 кВ РП ООД1-ТП-1-2 |
ARM3/N2F 400/5 Кл. т. 0,5 Рег. № 18842-09 |
VRQ2n/S2 10000/^3:100/^3 Кл. т. 0,5 Рег. № 23215-06 |
СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12 |
активная реактивная | |
|
9 |
ПС 110/10/10 кВ Аэропорт, РУ 10 кВ, 1 СШ 10 кВ, яч. 7, КЛ 10 кВ АР-102 |
ТОЛ-СЭЩ-10 1000/5 Кл. т. 0,5S Рег. № 32139-06 |
НАМИ-10-95 УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05 |
СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-08 |
активная реактивная | |
|
10 |
ПС 110/10/10 кВ Аэропорт, РУ 10 кВ, 2 СШ 10 кВ, яч. 15, КЛ 10 кВ АР-203 |
ТОЛ-СЭЩ-10 1000/5 Кл. т. 0,5S Рег. № 32139-06 |
НАМИ-10-95 УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05 |
СЭТ-4ТМ.03М Кл. т. 0,5S/1,0 Рег. № 36697-12 |
активная реактивная | |
|
11 |
ПС 110/10/10 кВ Аэропорт, РУ 10 кВ, 3 СШ 10 кВ, яч. 26, КЛ 10 кВ АР-301 |
ТОЛ-СЭЩ-10 1000/5 Кл. т. 0,5S Рег. № 32139-06 |
НАМИ-10-95 УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05 |
СЭТ-4ТМ.03 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
активная реактивная | |
|
12 |
ПС 110/10/10 кВ Аэропорт, РУ 10 кВ, 4 СШ 10 кВ, яч. 32, КЛ 10 кВ АР-404 |
ТОЛ-СЭЩ-10 1000/5 Кл. т. 0,5S Рег. № 32139-06 |
НАМИ-10-95 УХЛ2 10000/100 Кл. т. 0,5 Рег. № 20186-05 |
СЭТ-4ТМ.03 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
активная реактивная | |
|
13 |
ПС 35/10 кВ ЖБИ, РУ 10 кВ, 1 СШ 10 кВ, КЛ 10 кВ ЖБИ-7 |
ТПЛМ-10 200/5 Кл. т. 0,5 Рег. № 2363-68 |
НТМИ-10-66 10000/100 Кл. т. 0,5 Рег. № 831-69 |
СЭТ-4ТМ.03 Кл. т. 0,5S/1,0 Рег. № 27524-04 |
активная реактивная |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
14 |
ТП ЖБИ-7-660п 10/0,4 кВ, РУ 0,4 кВ, 3 СШ 0,4 кВ, ЛЭП 0,4 кВ Линия № 7 |
ТТН-Ш 400/5 Кл. т. 0,5S Рег. № 58465-14 |
- |
Меркурий 236 Кл. т. 0,5S/1,0 Рег. № 47560-11 |
УССВ: УСВ-3 Рег. № 64242-16 сервер АИИС КУЭ: HP ProLiant DL180 G6 |
активная реактивная |
|
П р и м е ч а н и я
| ||||||
|
Номер ИК |
Диапазон тока |
Метрологические характеристики ИК | |||||
|
Границы основной относительной погрешности измерений, (±5), % |
Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5), % | ||||||
|
cos ф = 1,0 |
cos ф = 0,8 |
cos ф = 0,5 |
cos ф = 1,0 |
cos ф = 0,8 |
cos ф = 0,5 | ||
|
1 - 6; 13 |
1,0 |
1,4 |
2,3 |
1,6 |
1,9 |
2,6 | |
|
(ТТ 0,5; ТН 0,5; Счетчик 0,5S) |
1,2 |
1,7 |
3,0 |
1,7 |
2,2 |
3,3 | |
|
0,0511ном — I1 < 0,211ном |
1,8 |
2,9 |
5,4 |
2,2 |
3,2 |
5,6 | |
|
7; 8 |
11ном — 11 — 1,211ном |
0,9 |
1,2 |
2,2 |
1,0 |
1,4 |
2,3 |
|
(ТТ 0,5; ТН 0,5; Счетчик 0,2S) |
1,1 |
1,6 |
2,9 |
1,2 |
1,7 |
3,0 | |
|
0,0511ном — I1 < 0,211ном |
1,8 |
2,8 |
5,4 |
1,9 |
2,9 |
5,4 | |
|
9 - 12 |
11ном — 11 — 1,211ном |
1,0 |
1,4 |
2,3 |
1,6 |
1,9 |
2,6 |
|
1,0 |
1,4 |
2,3 |
1,6 |
1,9 |
2,6 | ||
|
(ТТ 0,5S; ТН 0,5; Счетчик 0,5S) |
0,0511ном — I1 < 0,211ном |
1,2 |
1,7 |
3,0 |
1,7 |
2,2 |
3,3 |
|
0,0111ном — I1 < 0,0511ном |
2,1 |
3,0 |
5,5 |
2,5 |
3,3 |
5,7 | |
|
11ном — 11 — 1,211ном |
0,8 |
1,1 |
1,9 |
1,4 |
1,8 |
2,3 | |
|
14 |
0,8 |
1,1 |
1,9 |
1,4 |
1,8 |
2,3 | |
|
(ТТ 0,5S; Счетчик 0,5S) |
ОДном — I1 < 0,211ном |
1,0 |
1,5 |
2,7 |
1,6 |
2,0 |
3,0 |
|
0,0511нОм — I1 < ОДном |
1,0 |
1,7 |
2,8 |
1,6 |
2,2 |
3,1 | |
|
0,011хном — I1 < 0,0511ном |
2,0 |
2,9 |
5,4 |
2,4 |
3,2 |
5,5 | |
П р и м е ч а н и я
мощность)
|
Номер ИК |
Диапазон тока |
Метрологические характеристики ИК | |||
|
Границы относительной основной погрешности измерений, (± б), % |
Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± б) , % | ||||
|
cos ф = 0,8 |
cos ф = 0,5 |
cos ф = 0,8 |
cos ф = 0,5 | ||
|
7; 8 |
11ном — I1 — 1,211ном |
1,9 |
1,2 |
2,3 |
1,8 |
|
(ТТ 0,5; ТН 0,5; Счетчик 0,5) |
0,211ном — I1 < 11ном |
2,4 |
1,5 |
2,8 |
2,0 |
|
0Ж1тм — I1 < 0,211ном |
4,3 |
2,5 |
4,6 |
2,9 | |
|
11; 12 |
11ном — I1 — 1,211ном |
2,1 |
1,5 |
2,5 |
2,1 |
|
0,211ном — I1 < 11ном |
2,1 |
1,5 |
2,5 |
2,1 | |
|
(ТТ 0,5S; ТН 0,5; Счетчик 1,0) |
0,0511ном — I1 < 0,211ном |
2,9 |
2,0 |
3,6 |
2,7 |
|
0,0211ном — I1 < 0,0511ном |
5,1 |
3,3 |
6,1 |
4,2 | |
|
9; 10 |
11ном — I1 — 1,211ном |
2,1 |
1,5 |
3,7 |
3,4 |
|
0,211ном — I1 < 11ном |
2,1 |
1,5 |
3,7 |
3,4 | |
|
(ТТ 0,5S; ТН 0,5; Счетчик 1,0) |
0,0511ном — I1 < 0,211ном |
2,6 |
1,8 |
4,0 |
3,5 |
|
0,0211ном — I1 < 0,0511ном |
4,6 |
3,0 |
5,5 |
4,3 | |
|
13 |
11ном — I1 — 1,211ном |
2,1 |
1,5 |
2,5 |
2,1 |
|
(ТТ 0,5; ТН 0,5; Счетчик 1,0) |
0,211ном — I1 < 11ном |
2,6 |
1,8 |
3,0 |
2,2 |
|
0,0511нОм — I1 < 0,211ном |
4,6 |
2,8 |
5,1 |
3,4 | |
|
11ном — I1 — 1,211ном |
1,8 |
1,3 |
3,6 |
3,4 | |
|
14 |
0,211ном — I1 < 11ном |
1,8 |
1,3 |
3,6 |
3,4 |
|
(ТТ 0,5S; Счетчик 1,0) |
0,111ном — I1 < 0,211ном |
2,4 |
1,6 |
3,9 |
3,5 |
|
0,0511ном — I1 < 0,111ном |
2,7 |
2,0 |
4,1 |
3,7 | |
|
0,0211ном — I1 < 0,0511ном |
4,5 |
2,9 |
5,4 |
4,2 | |
П р и м е ч а н и я
-
1 Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).
-
2 Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 инд. и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от плюс 10 до плюс 35 °С.
-
3 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .
Основные технические характеристики ИК АИИС КУЭ приведены в таблице 5.
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
14 |
|
Нормальные условия: параметры сети: | |
|
- напряжение, % от Ином |
от 99 до101 |
|
- ток, % от 1ном |
от 1 до 120 |
|
- частота, Гц |
от 49,85 до 50,15 |
|
- коэффициент мощности cos ф |
от 0,5 инд. до 0,8 емк. |
|
температура окружающей среды, °С |
от +21 до +25 |
|
Условия эксплуатации: параметры сети: | |
|
- напряжение, % от Ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1 до 120 |
|
- частота, Гц |
от 49,5 до 50,5 |
|
- коэффициент мощности cos ф |
от 0,5 инд. до 0,8 емк. |
|
температура окружающей среды для ТТ и ТН, °С |
от -45 до +40 |
|
температура окружающей среды в месте расположения счетчиков, °С |
от +10 до +35 |
|
магнитная индукция внешнего происхождения, мТл, не более |
0,5 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: | |
|
- среднее время наработки на отказ, ч, не менее |
90000 |
|
- среднее время восстановления работоспособности, сут, не более |
3 |
|
Сервер: | |
|
- среднее время наработки на отказ, ч, не менее |
70000 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
УССВ: | |
|
- среднее время наработки на отказ, ч, не менее |
35000 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
85 |
|
- при отключении питания, лет, не менее |
10 |
|
Сервер: - хранение результатов измерений и информации о состоянии | |
|
средств измерений, лет, не менее |
3,5 |
|
Пределы допускаемой погрешности СОЕВ, с |
±5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.
В журналах событий фиксируются факты:
-
- журнал счетчика:
-
- параметрирования;
-
- пропадания напряжения (в т. ч. и пофазного);
-
- коррекции времени в счетчике;
-
- журнал сервера:
-
- параметрирования;
-
- пропадания напряжения;
- коррекции времени в счетчиках и сервере;
- пропадание и восстановление связи со счетчиком.
Защищенность применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера (серверного шкафа);
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.
Возможность коррекции времени:
- в счетчиках (функция автоматизирована);
- в сервере (функция автоматизирована).
Возможность сбора информации:
- о результатах измерений (функция автоматизирована);
- о состоянии средств измерений (функция автоматизирована).
Знак утверждения типа наносится на титульный лист формуляра типографским способом.
Комплектность средства измерений
Комплектность АИИС КУЭ представлена в таблице 6.
Таблица 6 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
ТНШЛ |
18 |
|
Трансформатор тока |
ARM3/N2F |
6 |
|
Трансформатор тока |
ТОЛ-СЭЩ-10 |
12 |
|
Трансформатор тока |
ТПЛМ-10 |
2 |
|
Трансформатор тока |
ТТН-Ш |
3 |
|
Трансформатор напряжения |
GBE12 |
6 |
|
Трансформатор напряжения |
VRQ2n/S2 |
6 |
|
Трансформатор напряжения |
НАМИ-10-95 УХЛ2 |
4 |
|
Трансформатор напряжения |
НТМИ-10-66 |
1 |
|
Счетчик электрической энергии многофункциональный |
ПСЧ-4ТМ.05М |
6 |
|
Счетчик электрической энергии многофункциональный |
СЭТ-4ТМ.03М |
4 |
|
Счетчик электрической энергии многофункциональный |
СЭТ-4ТМ.03 |
3 |
|
Счетчик электрической энергии многофункциональный |
Меркурий 236 |
1 |
|
Устройство синхронизации системного времени |
УСВ-3 |
1 |
|
Сервер АИИС КУЭ |
HP ProLiant DL180 G6 |
1 |
|
Программное обеспечение |
«Пирамида 2000» |
1 |
|
Формуляр |
АСВЭ 232.00.000 ФО |
1 |
приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ООО «КЭС» (ОАО Молочный завод «Гиагинский», ООО «КФ «Комус-Упаковка», ООО «КСМК», ООО «Лидер», ООО «Юниверсити Плаза», ООО «ОтельСтрой»)», аттестованной ООО «АСЭ» г. Владимир, аттестат аккредитации № RA.RU.312617 от 17.01.2019.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
Изготовитель
Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)
ИНН: 3329074523
Адрес: 600026, г. Владимир, ул. Тракторная, д. 7А
Юридический адрес: 600031, г. Владимир, ул. Юбилейная, д. 15
Телефон: (4922) 60-43-42
Web-сайт: autosysen.ru
E-mail: info@autosysen.ru
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)
Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15 Адрес места осуществления деятельности: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «25» сентября 2023 г. № 1955
Лист № 1 Регистрационный № 89730-23 Всего листов 14
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «БарнаулЭнергоСбыт»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «БарнаулЭнергоСбыт» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измерений
АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную информационно-измерительная систему с централизованным управлением и распределенной функцией измерений.
Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ:
Первый уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), многофункциональные счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных;
Второй уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер АИИС КУЭ, устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС/GPS-приемника типа УСВ-3, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) «Пирамида 2.0».
Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.
Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.
Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.
Цифровой сигнал с выходов счетчиков поступает на второй уровень системы, где осуществляется дальнейшая обработка измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и передача, оформление отчетных документов, отображение информации на мониторах АРМ и передача данных в организации -участники оптового рынка электрической энергии и мощности, в том числе в АО «АТС», АО «СО ЕЭС» и смежным субъектам, через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений производится со второго уровня настоящей системы.
АИИС КУЭ имеет возможность принимать измерительную информацию от других АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС/GPS-приемника.
Сравнение шкалы времени сервера АИИС КУЭ со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии расхождения сервер АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УССВ.
Сравнение шкалы времени счетчика со шкалой времени сервера АИИС КУЭ осуществляется во время сеанса связи со счетчиком. При наличии расхождения шкалы времени счетчика со шкалой времени сервера АИИС КУЭ производится синхронизация шкалы времени счетчика.
Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика и сервера АИИС КУЭ.
Нанесение знака поверки на корпус АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ 001 наносится на корпус серверного шкафа в виде наклейки и типографским способом в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «БарнаулЭнергоСбыт».
Программное обеспечение
В АИИС КУЭ используется ПО «Пирамида 2.0». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Пирамида 2.0» |
|
Номер версии (идентификационный номер) ПО |
не ниже 10.4.1.33167 |
|
Наименование программного модуля ПО |
BinaryPackControls. dll |
|
Цифровой идентификатор ПО |
EB1984E0072ACFE1C797269B9DB15476 |
|
Наименование программного модуля ПО |
CheckDatalntegrity. dll |
|
Цифровой идентификатор ПО |
E021CF9C974DD7EA91219B4D4754D5C7 |
|
Наименование программного модуля ПО |
ComIECFunctions.dll |
|
Цифровой идентификатор ПО |
BE77C5655C4F19F89A1B41263A16CE27 |
|
Наименование программного модуля ПО |
ComModbusFunctions.dll |
|
Цифровой идентификатор ПО |
AB65EF4B617E4F786CD87B4A560FC917 |
|
Наименование программного модуля ПО |
ComStdFunctions.dll |
|
Цифровой идентификатор ПО |
EC9A86471F3713E60C1DAD056CD6E373 |
|
Наименование программного модуля ПО |
DateTimeProcessing. dll |
|
Цифровой идентификатор ПО |
D1C26A2F55C7FECFF5CAF8B1C056FA4D |
|
Наименование программного модуля ПО |
SafeValuesDataUpdate.dll |
|
Цифровой идентификатор ПО |
B6740D3419A3BC1A42763860BB6FC8AB |
|
Наименование программного модуля ПО |
SimpleVerifyDataStatuses.dll |
|
Цифровой идентификатор ПО |
61C1445BB04C7F9BB4244D4A085C6A39 |
|
Наименование программного модуля ПО |
SummaryCheckCRC.dll |
|
Цифровой идентификатор ПО |
EFCC55E91291DA6F80597932364430D5 |
|
Наименование программного модуля ПО |
ValuesDataProcessing.dll |
|
Цифровой идентификатор ПО |
013E6FE1081A4CF0C2DE95F1BB6EE645 |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
Состав ИК АИИС КУЭ и их основные метрологические и технические характеристики приведены в таблицах 2, 3 и 4.
Таблица 2 - Состав ИК АИИС КУЭ
|
S Q О S о К |
Наименование ИК |
ТТ |
ТН |
Счетчик |
УССВ/Сервер |
Вид электрической энергии и мощности |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1 |
ПС 110 кВ Кристалл, РУ 10 кВ, 3 СШ 10 кВ, яч. 314 |
ТОЛ 200/5 Кл. т. 0,5S Рег. № 47959-16 |
ЗНОЛ 10000/^3:100/^3 Кл. т. 0,5 Рег. № 46738-11 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 46634-11 |
УССВ: УСВ-3 Рег. № 84823-22 Сервер АИИС КУЭ: Промышленный компьютер |
активная реактивная |
|
2 |
РП-31 10 кВ, РУ 10 кВ, 1 СШ 10 кВ, яч. 1 |
ТОЛ 10-I 100/5 Кл. т. 0,5 Рег. № 15128-03 |
ЗНОЛП 10000/^3:100/^3 Кл. т. 0,5 Рег. № 23544-07 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 46634-11 |
активная реактивная | |
|
3 |
РП-31 10 кВ, РУ 10 кВ, 2 СШ 10 кВ, яч. 15 |
ТОЛ-СЭЩ-10 100/5 Кл. т. 0,5 Рег. № 32139-06 |
ЗНОЛП 10000/^3:100/^3 Кл. т. 0,5 Рег. № 23544-07 |
ПСЧ-4ТМ.05М Кл. т. 0,5S/1,0 Рег. № 36355-07 |
активная реактивная | |
|
4 |
ВРУ 0,4 кВ магазина ул. Павловский тракт 223, ввод 0,4 кВ № 1 |
ТОП 200/5 Кл. т. 0,5 Рег. № 47959-16 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
5 |
ВРУ 0,4 кВ магазина ул. Павловский тракт 223, ввод 0,4 кВ № 2 |
ТОП 200/5 Кл. т. 0,5 Рег. № 47959-16 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
6 |
ЩУ 0,4 кВ магазина ул. Советской Армии 36А, ввод 0,4 кВ |
- |
- |
Меркурий 230 Кл. т. 1/2 Рег. № 23345-07 |
активная реактивная |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
7 |
ВРУ 0,4 кВ магазина ул. Малахова 142, ввод 0,4 кВ № 1 |
ТТН 300/5 Кл. т. 0,5 Рег. № 75345-19 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
8 |
ВРУ 0,4 кВ магазина ул. Малахова 142, ввод 0,4 кВ № 2 |
ТТН 300/5 Кл. т. 0,5 Рег. № 75345-19 |
- |
ВЕКТОР-3 Кл. т. 0,5S/1,0 Рег. № 34194-14 |
активная реактивная | |
|
9 |
ВРУ 0,4 кВ магазина ул. Павловский тракт 80, ввод 0,4 кВ № 1 |
ТОП 150/5 Кл. т. 0,5 Рег. № 47959-16 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
10 |
ВРУ 0,4 кВ магазина ул. Павловский тракт 80, ввод 0,4 кВ № 2 |
ТОП 150/5 Кл. т. 0,5 Рег. № 47959-16 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УССВ: УСВ-3 Рег. № 84823-22 |
активная реактивная |
|
11 |
ВРУ 0,4 кВ магазина ул. 42 Краснознаменной Бригады 32, ввод 0,4 кВ |
ТОП 150/5 Кл. т. 0,5 Рег. № 47959-16 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
Сервер АИИС КУЭ: Промышленный компьютер |
активная реактивная |
|
12 |
ЩУ 0,4 кВ магазина ул. Советской Армии 48, ввод 0,4 кВ |
- |
- |
Меркурий 230 Кл. т. 1/2 Рег. № 23345-07 |
активная реактивная | |
|
13 |
ВРУ-3 0,4 кВ многоквартирного жилого дома ООО Адалин-Строй, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ магазина ул. Взлетная, 2л, ввод 0,4 кВ № 1 |
- |
- |
Меркурий 230 Кл. т. 1/2 Рег. № 23345-07 |
активная реактивная | |
|
14 |
ВРУ-3 0,4 кВ многоквартирного жилого дома ООО Адалин-Строй, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ магазина ул. Взлетная, 2л, ввод 0,4 кВ № 2 |
- |
- |
Меркурий 230 Кл. т. 1/2 Рег. № 23345-07 |
активная реактивная |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
15 |
ТП-1278 10 кВ, РУ 0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-1 |
ТТИ 600/5 Кл. т. 0,5 Рег. № 28139-12 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УССВ: УСВ-3 Рег. № 84823-22 Сервер АИИС КУЭ: Промышленный компьютер |
активная реактивная |
|
16 |
ТП-1278 10 кВ, РУ 0,4 кВ, СШ 0,4 кВ, ввод 0,4 кВ Т-2 |
ТТИ 600/5 Кл. т. 0,5 Рег. № 28139-12 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
17 |
ВРУ 0,4 кВ магазина ул. Малахова 156, ввод 0,4 кВ № 1 |
ТШП-Э 250/5 Кл. т. 0,5 Рег. № 66594-17 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
18 |
ВРУ 0,4 кВ магазина ул. Малахова 156, ввод 0,4 кВ № 2 |
ТШП-Э 250/5 Кл. т. 0,5 Рег. № 66594-17 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
19 |
ЩУ 0,4 кВ магазина ул. 50 лет СССР 4, ввод 0,4 кВ |
ТТН 200/5 Кл. т. 0,5 Рег. № 75345-19 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
20 |
ВРУ 0,4 кВ встроенных нежилых помещений в здании по ул. Лазурная, 3 (ООО ПЕТИТ), КЛ 0,4 кВ в сторону ВРУ 0,4 кВ магазина ул. Лазурная, 3 |
- |
- |
Меркурий 230 Кл. т. 1/2 Рег. № 23345-07 |
активная реактивная | |
|
21 |
ЩУ 0,4 кВ магазина ул. Малахова 89, ввод 0,4 кВ |
- |
- |
Меркурий 230 Кл. т. 1/2 Рег. № 23345-07 |
активная реактивная | |
|
22 |
ВРУ 0,4 кВ магазина ул. Павловский тракт 76в, ввод 0,4 кВ |
- |
- |
ВЕКТОР-3 Кл. т. 1/2 Рег. № 34194-14 |
активная реактивная |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
23 |
ВРУ 0,4 кВ магазина ООО Севуч ул. Балтийская, 39, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ магазина ул. Балтийская, 39 |
ТТН 200/5 Кл. т. 0,5 Рег. № 75345-19 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
УССВ: УСВ-3 Рег. № 84823-22 Сервер АИИС КУЭ: Промышленный компьютер |
активная реактивная |
|
24 |
ВРУ 0,4 кВ магазина ООО Севуч ул. Сухэ-Батора, 7, КЛ 0,4 кВ в сторону ВРУ 0,4 кВ магазина ул. Сухэ-Батора, 7 |
ТОП 150/5 Кл. т. 0,5 Рег. № 47959-16 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
25 |
ВРУ 0,4 кВ магазина ул. Павловский тракт 78, ввод 0,4 кВ № 1 |
ТТН-Ш 100/5 Кл. т. 0,5 Рег. № 75345-19 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
26 |
ВРУ 0,4 кВ магазина ул. Павловский тракт 78, ввод 0,4 кВ № 2 |
ТТН-Ш 100/5 Кл. т. 0,5 Рег. № 75345-19 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная | |
|
27 |
ЩУ 0,4 кВ магазина ул. Бабуркина 7, ввод 0,4 кВ |
- |
- |
Меркурий 230 Кл. т. 1/2 Рег. № 23345-07 |
активная реактивная | |
|
28 |
ВРУ 0,4 кВ магазина ул. 50 лет СССР 41/1, ввод 0,4 кВ |
- |
- |
Меркурий 230 Кл. т. 1/2 Рег. № 23345-07 |
активная реактивная | |
|
29 |
ВРУ 0,4 кВ магазина ул. 50 лет СССР 41/2, ввод 0,4 кВ |
- |
- |
Меркурий 230 Кл. т. 1/2 Рег. № 23345-07 |
активная реактивная | |
|
30 |
ВРУ 0,4 кВ магазина ул. 50 лет СССР, 41/3, ЩУ-1 0,4 кВ, ввод 0,4 кВ |
ТТИ 150/5 Кл. т. 0,5 Рег. № 28139-12 |
- |
Меркурий 230 Кл. т. 0,5S/1,0 Рег. № 23345-07 |
активная реактивная |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
31 |
ВРУ 0,4 кВ магазина ул. 50 лет СССР, 41/3, ЩУ-2 0,4 кВ, ввод 0,4 кВ |
- |
- |
Меркурий 230 Кл. т. 1/2 Рег. № 23345-07 |
УССВ: УСВ-3 Рег. № 84823-22 Сервер АИИС КУЭ: Промышленный компьютер |
активная реактивная |
|
32 |
ТП-1 6 кВ, РУ 6 кВ, 1 СШ 6 кВ, яч. 1 |
ТПОЛ-10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
|
33 |
ТП-1 6 кВ, РУ 6 кВ, 2 СШ 6 кВ, яч. 13 |
ТПОЛ-10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
|
34 |
ТП-25 6 кВ, РУ 6 кВ, 1 СШ 6 кВ, яч. 5 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМК-6-48 6000/100 Кл. т. 0,5 Рег. № 323-49 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
|
35 |
ТП-25 6 кВ, РУ 6 кВ, 2 СШ 6 кВ, яч. 2 |
ТПОЛ-10 1000/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМК-6-48 6000/100 Кл. т. 0,5 Рег. № 323-49 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
|
36 |
ТП-11 6 кВ, РУ 6 кВ, 1 СШ 6 кВ, яч. 2 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
ЗНОЛ 6000/^3:100/^3 Кл. т. 0,5 Рег. № 46738-11 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
|
37 |
ТП-52 6 кВ, РУ 6 кВ, 2 СШ 6 кВ, яч. 12 |
ТПОЛ-10 1500/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 Кл. т. 0,5 Рег. № 2611-70 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
|
38 |
ТП-52 6 кВ, РУ 6 кВ, 1 СШ 6 кВ, яч. 9 |
ТПОЛ-10 600/5 Кл. т. 0,5 Рег. № 1261-59 |
НТМИ 6000/100 Кл. т. 0,5 Рег. № 831-53 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
39 |
ТП-5 6 кВ, РУ 6 кВ, 2 СШ 6 кВ, яч. 6 |
ТПФМ-10 400/5 Кл. т. 0,5 Рег. № 814-53 |
НОМ-6 6000/^3:100/^3 Кл. т. 0,5 Рег. № 159-49 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
УССВ: УСВ-3 Рег. № 84823-22 Сервер АИИС КУЭ: Промышленный компьютер |
активная реактивная |
|
40 |
ТП-5 6 кВ, РУ 6 кВ, 1 СШ 6 кВ, яч. 12 |
ТПЛМ-10 400/5 Кл. т. 0,5 Рег. № 2363-68 |
НОМ-6 6000/^3:100/^3 Кл. т. 0,5 Рег. № 159-49 |
ПСЧ-4ТМ.05МК Кл. т. 0,5S/1,0 Рег. № 50460-18 |
активная реактивная | |
|
П р и м е ч а н и я
| ||||||
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номер ИК |
Диапазон тока |
Метрологические характеристики ИК (активная энергия и мощность) | |||||||
|
Границы основной относительной погрешности измерений, (±5), % |
Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5) , % | ||||||||
|
cos ф = 1,0 |
cos ф = 0,8 |
cos ф = 0,5 |
cos ф = 1,0 |
cos ф = 0,8 |
cos ф = 0,5 | ||||
|
1 (ТТ 0,5S; ТН 0,5 Счетчик 0,5S) |
11ном — I1 — 1,211ном |
1,0 |
1,4 |
2,3 |
1,7 |
2,2 |
2,9 | ||
|
0,211ном — I1 < 11ном |
1,0 |
1,4 |
2,3 |
1,7 |
2,2 |
2,9 | |||
|
0,0511ном — I1 < 0,211ном |
1,2 |
1,7 |
3,0 |
1,8 |
2,4 |
3,5 | |||
|
0,0111ном — I1 < 0,0511ном |
2,1 |
3,0 |
5,5 |
2,7 |
3,5 |
5,8 | |||
|
2; 3; 32 - 40 (ТТ 0,5; ТН 0,5; Счетчик 0,5S) |
11ном — I1 — 1,211ном |
1,0 |
1,4 |
2,3 |
1,7 |
2,2 |
2,9 | ||
|
0,211ном — I1 < 11ном |
1,2 |
1,7 |
3,0 |
1,8 |
2,4 |
3,5 | |||
|
0,0511ном — I1 < 0,211ном |
1,8 |
2,9 |
5,4 |
2,3 |
3,4 |
5,7 | |||
|
4; 5; 7 - 11; 15 - 19; 23 - 26;30 (ТТ 0,5; Счетчик 0,5S) |
11ном — I1 — 1,211ном |
0,8 |
1,1 |
1,9 |
1,6 |
2,1 |
2,6 | ||
|
0,211ном — I1 < 11ном |
1,0 |
1,5 |
2,7 |
1,7 |
2,3 |
3,2 | |||
|
0,111ном — I1 < 0,211ном |
1,7 |
2,8 |
5,3 |
2,2 |
3,3 |
5,6 | |||
|
0,0511нОм — I1 < 0,111ном |
1,7 |
2,9 |
5,4 |
2,2 |
3,4 |
5,6 | |||
|
6; 12 - 14; 20 - 22; 27 - 29; 31 (Счетчик 1) |
0,21 б — I — I макс |
1,0 |
1,0 |
1,0 |
2,9 |
3,3 |
3,3 | ||
|
0,11 б — I < 0,21 б |
1,0 |
1,5 |
1,5 |
2,9 |
3,5 |
3,5 | |||
|
0,051 б — I < 0,11 б |
1,5 |
1,5 |
1,5 |
3,4 |
3,5 |
3,5 | |||
|
Номер ИК |
Диапазон тока |
Метрологические (реактивная эне |
характеристики И ргия и мощность) |
К | |||||
|
Границы основной относительной погрешности измерений, (± 5) , % |
Границы относительной погрешности измерений в рабочих условиях эксплуатации, (± 5) , % | ||||||||
|
cos ф = 0,8 |
cos ф = 0,5 |
cos ф = 0,8 |
cos ф = 0,5 | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 | ||||
|
1 (ТТ 0,5S; ТН 0,5 Счетчик 1,0) |
^ном — I1 — ^-^^ном |
2,1 |
1,5 |
4,0 |
3,8 | ||||
|
0,2I1ном — I1 < ^ном |
2,1 |
1,5 |
4,0 |
3,8 | |||||
|
0Ж1ном — I1 < 0,2^ |
2,6 |
1,8 |
4,3 |
3,9 | |||||
|
0,0И1ном — I1 < 0Ж1ном |
4,6 |
3,0 |
5,8 |
4,5 | |||||
|
2; 3; 32 - 40 (ТТ 0,5; ТН 0,5; Счетчик 1,0) |
^ном — I1 — ^-^^ном |
2,1 |
1,5 |
4,0 |
3,8 | ||||
|
0,2I1ном — I1 < ^ном |
2,6 |
1,8 |
4,3 |
3,9 | |||||
|
0Ж1ном — I1 < 0,2^ |
4,4 |
2,7 |
5,6 |
4,4 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
4; 5; 7 - 11; 15 - 19; 23 - 26;30 (ТТ 0,5; Счетчик 1,0) |
11ном — I1 — 1,211ном |
1,8 |
1,3 |
3,9 |
3,7 |
|
0,211ном — I1 < 11ном |
2,4 |
1,6 |
4,2 |
3,8 | |
|
0,111ном — I1 < 0,211ном |
4,3 |
2,6 |
5,5 |
4,3 | |
|
0,0511ном — I1 < 0,111ном |
4,5 |
2,9 |
5,7 |
4,5 | |
|
6; 12 - 14; 20 - 22; 27 - 29; 31 (Счетчик 2) |
0,2I б — I — I макс |
2,0 |
2,0 |
6,4 |
6,4 |
|
0,11 б — I < 0,2Iб |
2,5 |
2,5 |
6,6 |
6,6 | |
|
0,051 б — I < 0,11 б |
2,5 |
2,5 |
6,6 |
6,6 | |
|
Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU) не более ±5 с | |||||
|
П р и м е ч а н и я
| |||||
Таблица 4 - Основные технические характеристики ИК АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
40 |
|
Нормальные условия: параметры сети:
|
от 99 до101 от 1 до 120 от 0,Жб До Iмакс от 49,85 до 50,15 от 0,5 инд. до 0,8 емк. от +21 до +25 |
|
Условия эксплуатации: параметры сети:
температура окружающей среды для ТТ и ТН, °С температура окружающей среды в месте расположения счетчиков, °С магнитная индукция внешнего происхождения, мТл, не более |
от 90 до 110 от 1 до 120 от 0,Жб До Iмакс от 49,5 до 50,5 от 0,5 инд. до 0,8 емк. от -45 до +40 от 0 до +40 0,5 |
|
1 |
2 |
|
Надежность применяемых в АИИС КУЭ компонентов: | |
|
Счетчики: | |
|
- среднее время наработки на отказ, ч, не менее |
140000 |
|
- среднее время восстановления работоспособности, сут, не более |
3 |
|
Сервер АИИС КУЭ: | |
|
- среднее время наработки на отказ, ч, не менее |
70000 |
|
- среднее время восстановления работоспособности, ч, не более |
1 |
|
УССВ: | |
|
- среднее время наработки на отказ, ч, не менее |
180000 |
|
- среднее время восстановления работоспособности, ч, не более |
2 |
|
Глубина хранения информации | |
|
Счетчики: | |
|
- тридцатиминутный профиль нагрузки в двух направлениях, сут, | |
|
не менее |
45 |
|
- при отключении питания, лет, не менее |
10 |
|
Сервер АИИС КУЭ: | |
|
- хранение результатов измерений и информации о состоянии | |
|
средств измерений, лет, не менее |
3,5 |
Надежность системных решений:
-
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.
В журналах событий фиксируются факты:
-
- журнал счетчика:
-
- параметрирования;
-
- пропадания напряжения (в т. ч. и пофазного);
-
- коррекции времени в счетчике;
-
- журнал сервера:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчиках и сервере;
-
- пропадание и восстановление связи со счетчиком.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- счетчика;
-
- промежуточных клеммников вторичных цепей напряжения и тока;
-
- испытательной коробки;
-
- сервера (серверного шкафа);
-
- защита на программном уровне информации при хранении, передаче, параметрировании:
-
- счетчика;
-
- сервера.
Возможность коррекции времени:
-
- в счетчиках (функция автоматизирована);
-
- в сервере (функция автоматизирована).
Возможность сбора информации:
-
- о результатах измерений (функция автоматизирована);
-
- о состоянии средств измерений (функция автоматизирована).
наносится на титульный лист формуляра типографским способом.
Комплектность средства измерений
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
ТОЛ |
2 |
|
Трансформатор тока |
ТОЛ 10-I |
2 |
|
Трансформатор тока |
ТОЛ-СЭЩ-10 |
2 |
|
Трансформатор тока |
ТОП |
18 |
|
Трансформатор тока |
ТТН |
12 |
|
Трансформатор тока |
ТТИ |
9 |
|
Трансформатор тока |
ТШП-Э |
6 |
|
Трансформатор тока |
ТТН-Ш |
6 |
|
Трансформатор тока |
ТПОЛ-10 |
14 |
|
Трансформатор тока |
ТПФМ-10 |
2 |
|
Трансформатор тока |
ТПЛМ-10 |
2 |
|
Трансформатор напряжения |
ЗНОЛ |
6 |
|
Трансформатор напряжения |
ЗНОЛП |
6 |
|
Трансформатор напряжения |
НТМИ-6-66 |
3 |
|
Трансформатор напряжения |
НТМК-6-48 |
2 |
|
Трансформатор напряжения |
НТМИ |
1 |
|
Трансформатор напряжения |
НОМ-6 |
4 |
|
Счетчик электрической энергии |
ПСЧ-4ТМ.05МК |
11 |
|
Счетчик электрической энергии |
ПСЧ-4ТМ.05М |
1 |
|
Счетчик электрической энергии |
Меркурий 230 |
26 |
|
Счетчик электрической энергии |
ВЕКТОР-3 |
2 |
|
Устройство синхронизации системного времени |
УСВ-3 |
1 |
|
Сервер АИИС КУЭ |
Промышленный компьютер |
1 |
|
Программное обеспечение |
«Пирамида 2.0» |
1 |
|
Формуляр |
АСВЭ 400.00.000 ФО |
1 |
приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии (АИИС КУЭ) ООО «БарнаулЭнергоСбыт», аттестованной ООО «АСЭ» г. Владимир, аттестат аккредитации № RA.RU.312617 от 17.01.2019.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
ПравообладательОбщество с ограниченной ответственностью «БарнаулЭнергоСбыт» (ООО «БарнаулЭнергоСбыт»)
ИНН 2221070070
Юридический адрес: 656043, Алтайский край, г. Барнаул, ул. Ползунова, д. 50
Изготовитель
Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)
ИНН 3329074523
Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15 Адрес места осуществления деятельности: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы в энергетике» (ООО «АСЭ»)
Юридический адрес: 600031, Владимирская обл., г. Владимир, ул. Юбилейная, д. 15 Адрес места осуществления деятельности: 600009, Владимирская обл., г. Владимир, ул. Почаевский Овраг, д. 1
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312617.
Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).
Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 инд. и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от плюс 10 до плюс 35 °С.
В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .
