Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «19» сентября 2018 г. №1998

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2

Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2 (далее по тексту - система) предназначена для измерения массы и объема нефтепродуктов в резервуарах косвенным методом, путем измерения уровня (в том числе и уровня подтоварной воды), среднего значения плотности, среднего значения температуры и вычисления массы и объема нефтепродуктов.

Принцип действия системы при измерении уровня заключается в определении границы раздела воздух-нефтепродукт с помощью плотномера и последующим вычислением уровня нефтепродукта.

Система принимает команды и выдает результаты измерения в управляющий контроллер системы управления нефтебазой или компьютер по интерфейсу RS-485 или RS-232.

Команды от управляющего контроллера принимает панельный компьютер системы, который управляет работой устройств измерения. По командам панельного компьютера преобразователь электронный производит управление сервоприводом, опрашивает плотномер и производит измерение уровня.

В состав системы входят: устройства измерения и шкаф управления в комплекте с панельным компьютером. Устройство измерения состоит из плотномера ПЛОТ-3Б, преобразователя электронного ПЭ-6, сервопривода СП-1. Число устройств измерения соответствует количеству резервуаров - от 1 до 16.

Система измеряет уровень нефтепродукта в резервуарах. По результатам измерения уровня нефтепродуктов, и по градуировочным таблицам на резервуар вычисляется объем, а по измеренным усредненным значениям плотности и температуре (по высоте резервуара) вычисляется масса нефтепродуктов.

Плотномер измеряет плотность и температуру нефтепродукта в резервуаре. Шкаф управления обеспечивает питанием сервопривод, преобразователь электронный ПЭ-6 и плотномер ПЛОТ-3Б, а также через барьеры искрозащитные обеспечивает искробезопасный уровень информационных цепей.

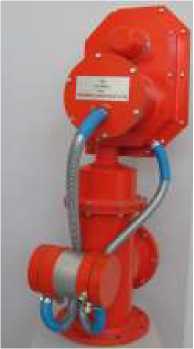

Общий вид устройства измерения системы представлен на рисунке 1.

Рисунок 1 - Общий вид устройства измерения систем измерения массы и объема нефтепродуктов в резервуаре СИМОН-2

Общий вид шкафа управления представлен на рисунке 2.

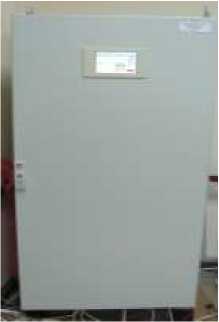

а)

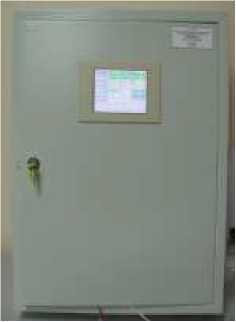

б)

Рисунок 2 - Общий вид шкафа управления напольного исполнения (вариант (а)) и настенного исполнения (вариант (б)) систем измерения массы и объема нефтепродуктов в резервуаре СИМОН-2

Место пломбировки и нанесения знака поверки представлено на рисунке 3.

Рисунок 3 - Место пломбировки и нанесения знака поверки

Программное обеспечение системы является встроенным. Оно предназначено для задания режимов работы системы: сбора и обработки информации и передачи этой информации в управляющий контроллер системы управления.

Идентификационные данные программного обеспечения системы приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Цифровой индентификатор ПО контролируется при программировании, в процессе эксплуатации доступ к индентификатору не предусмотрен.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.

Основные метрологические характеристики систем приведены в таблице 2.

Таблица 2 - Метрологические характеристики систем

Основные технические характеристики систем приведены в таблице 3.

Таблица 3 - Технические характеристики систем

наносится на шильдик методом фотопечати на корпусе устройства измерения и на титульный листы эксплуатационных документов - типографским способом.

Комплектность средства измерений Комплектность системы приведена в таблице 4.

Таблица 4 - Комплектность средства измерения

осуществляется по документу МП 0758-7-2018 «Системы измерения массы и объема нефтепродуктов в резервуаре СИМОН-2. Методика поверки", утвержденному ФГУП «ВНИИР» 11.05.2018.

Основные средства поверки:

• - рабочий эталон единицы уровня жидкости 1 разряда в диапазоне значений от 0 до 3 м по ГОСТ 8.477-82 (установка ВИУР-3);

• - рабочий эталон единицы уровня жидкости 1 разряда в диапазоне значений от 0 до 20 м по ГОСТ 8.477-82 или эталонная измерительная лента с грузом 3-го разряда с диапазоном измерения от 0 до 20000 мм

• - термометр лабораторный электронный «ЛТ-300», диапазон измерения температуры от минус 50 °С до плюс 199,99 °С, пределы допускаемой абсолютной погрешности измерения температуры ±0,05 °С;

- измеритель плотности жидкостей вибрационный ВИП-2МР, диапазон измерения плотности от 650 до 2000 кг/м3, пределы абсолютной погрешности измерения плотности ±0,1 кг/м3.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.

Знак поверки наносится на прибор, в паспорт и (или) в свидетельство о поверке в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности

ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений

АУТП.407625.000 ТУ Система измерения массы и объема нефтепродуктов в резервуаре СИМОН-2. Технические условия

Приказ Минэнерго от 15 марта 2016 г. №179 Об утверждении перечня изменений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений

Закрытое акционерное общество «Авиатех» (ЗАО «Авиатех»)

ИНН 5243015713

Адрес: 607221, г. Арзамас, Нижегородской обл., ул. Льва Толстого, д. 14

Телефон: (831-47) 6-36-66, 6-34-95

Факс: (831-47) 6-36-66, 6-21-31

E-mail: avia-tech@inbox.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»

Телефон: 8 (843) 272-70-62

Факс: 8 (843) 272-00-32

E-mail: office@vniir.org

Web-сайт: www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
