УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «21» июля 2023 г. № 1489

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ КОМПЛЕКСНОЙ ДИЭЛЕКТРИЧЕСКОЙ ПРОНИЦАЕМОСТИ В ДИАПАЗОНЕ ЧАСТОТ ОТ 0,1 ДО 178,4 ГГц

• 1.1. Государственная поверочная схема для средств измерений комплексной  диэлектрической  проницаемости  в  диапазоне  частот

от 0,1 до 178,4 ГГц (далее - ГПС) распространяется на средства измерений комплексной  диэлектрической  проницаемости  в   диапазоне  частот

от 0,1 до 178,4 ГГц и устанавливает назначение государственного первичного эталона единиц комплексной диэлектрической проницаемости в диапазоне частот от 0,1 до 178,4 ГГц (далее - ГПЭ), комплекс технических средств, входящих в его состав, основные метрологические характеристики и порядок передачи единиц комплексной диэлектрической проницаемости от ГПЭ с помощью рабочих эталонов средствам измерений с указанием погрешностей, неопределенностей и методов передачи.

• 1.2. Графическая часть ГПС представлена в приложении А к ГПС.

• 2.1. ГПЭ предназначен для воспроизведения и хранения единиц

комплексной диэлектрической проницаемости     (относительной

диэлектрической проницаемости и тангенса угла диэлектрических потерь) и передачи их с помощью рабочих эталонов методом прямых измерений средствам измерений, применяемым с целью обеспечения единства измерений диэлектрических параметров материалов.

• 2.2. ГПЭ состоит из комплекса следующих технических средств:

  • 2.2.1 эталонная установка для воспроизведения, хранения и передачи единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 0,1 до 4 ГГц, включающая в себя измеритель модуля коэффициента передачи и отражения, векторный анализатор цепей и набор измерительных резонаторов;

  • 2.2.2 эталонная установка для воспроизведения, хранения и передачи единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 1 до 18 ГГц, включающая в себя анализатор цепей скалярный и набор измерительных резонаторов;

  • 2.2.3 эталонная установка для воспроизведения, хранения и передачи единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 18 до 40 ГГц, включающая в себя анализатор цепей скалярный и набор измерительных резонаторов;

  • 2.2.4 эталонная установка для воспроизведения, хранения и передачи единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 37,5 до 53,57 ГГц, включающая в себя измеритель модуля коэффициента передачи и отражения, элементы СВЧ тракта, умножитель частоты и набор измерительных резонаторов;

  • 2.2.5 эталонная установка для воспроизведения, хранения и передачи единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 53,57 до 78,33 ГГц, включающая в себя измеритель модуля коэффициента передачи и отражения, элементы СВЧ тракта, умножитель частоты и набор измерительных резонаторов;

  • 2.2.6 эталонная установка для воспроизведения, хранения и передачи единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 78,33 до 118,1 ГГц, включающая в себя измеритель модуля коэффициента передачи и отражения, элементы СВЧ тракта, поляризационный аттенюатор, умножитель частоты и открытый двухзеркальный резонатор;

  • 2.2.7 эталонная установка для воспроизведения, хранения и передачи единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 118,1 до 178,4 ГГц, включающая в себя измеритель модуля коэффициента передачи и отражения, элементы СВЧ тракта, поляризационный аттенюатор, умножитель частоты и открытый двухзеркальный резонатор;

  • 2.2.8 комплект оборудования для воспроизведения единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь в интервале температур от 77 до 373 К;

  • 2.2.9 эталонные меры относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь, являющиеся возобновляемой частью эталона;

  • 2.2.10 средства измерений линейных размеров.

• 2.3. Диапазон значений относительной диэлектрической проницаемости

s, воспроизводимых ГПЭ в дискретных точках диапазона, составляет:

• 1) от 1,2 до 20 в диапазоне частот от 0,1 до 4 ГГц;

• 2) от 1,2 до 500 в диапазоне частот от 1 до 18 ГГц;

• 3) от 1,2 до 130 в диапазоне частот от 18 до 78,33 ГГц;

• 4) от 1,2 до 40 в диапазоне частот от 78,33 до 178,4 ГГц.

• 2.4. Диапазон значений тангенса угла диэлектрических потерь tg3, воспроизводимых ГПЭ в дискретных точках диапазона, составляет:

• 1) от 540^-5 до V10^-2 в диапазоне частот от 0,1 до 1 ГГц;

• 2) от 1-10^-8 до 1-10^-1 в диапазоне частот от 1 до 18 ГГц;

• 3) от 1 - 10^-5 до 5-10^-3 в диапазоне частот от 18 до 78,33 ГГц;

• 4) от Г10^-4 до V10^-2 в диапазоне частот от 78,33 до 178,4 ГГц.

• 2.5. ГПЭ обеспечивает воспроизведение и передачу единицы относительной диэлектрической проницаемости s в зависимости от номинального значения единицы и частоты:

• 1) со средним квадратическим отклонением результата измерений S₀ (при одиннадцати независимых измерениях) от 5-10^-5 до 3-10^-3;

• 2) неисключенной систематической погрешностью    0₀    (при

доверительной вероятности P=0,99) от 1-10^-4 до 1-10^-2;

• 3) стандартной  неопределённостью,   оцениваемой   по   типу  А,

UAo (при одиннадцати независимых измерениях) от 5-10^-5 до 3-10^-3;

• 4) стандартной   неопределённостью,   оцениваемой  по   типу   В,

U_Bo от 4-10^-5 до 4-10^-3.

• 2.6. ГПЭ обеспечивает воспроизведение и передачу единицы тангенса угла диэлектрических потерь tg3 в зависимости от номинального значения единицы и диапазона частот:

• 1) со средним квадратическим отклонением результата измерений S₀ (при одиннадцати независимых измерениях) от 1 - 10^-2 до 5-10^-2;

• 2) неисключенной систематической погрешностью    0₀    (при

доверительной вероятности P=0,99) от 1 • 10^-2 до 2-10^-1;

• 3) относительной стандартной неопределённостью, оцениваемой по типу

• A, U_Ao (при одиннадцати независимых измерениях) от 1 • 10^-2 до 5-10^-2;

• 4) относительной стандартной неопределённостью, оцениваемой по типу

• B, Ubo от 4-10^-3 до 1-10^-1.

• 2.7. Для обеспечения воспроизведения единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь с указанной точностью должны быть соблюдены правила содержания и применения ГПЭ, утвержденные в установленном порядке руководителем государственного научного метрологического института, содержащего и применяющего ГПЭ.

• 2.8. ГПЭ применяют для передачи единиц относительной диэлектрической проницаемости и тангенса угла диэлектрических потерь рабочим эталонам 1-го разряда методом прямых измерений.

Соотношение доверительных границ относительных погрешностей должно быть не более 1/1,3 по относительной диэлектрической проницаемости и не более 1/1 по тангенсу угла диэлектрических потерь.

• 3. Рабочие эталоны

• 3.1.1. В качестве рабочих эталонов 1-го разряда используют:

• 1) меры (стандартные образцы) комплексной диэлектрической проницаемости в диапазоне частот от 0,1 до 18 ГГц со значениями относительной диэлектрической проницаемости от 1,2 до 500 и тангенса угла диэлектрических потерь от 1-10^-5 до 1-10^-1;

• 2) меры (стандартные образцы) комплексной диэлектрической проницаемости в диапазоне частот от 18 до 78,33 ГГц со значениями относительной диэлектрической проницаемости от 1,2 до 130 и тангенса угла диэлектрических потерь от 1-10^-5 до 5-10^-3;

• 3) меры (стандартные образцы) комплексной диэлектрической проницаемости в диапазоне частот от 78,33 до 178,4 ГГц со значениями относительной диэлектрической проницаемости от 1,2 до 40 и тангенса угла диэлектрических потерь от 1-10^-4 до 1-10^-2;

• 4) рабочие эталоны комплексной диэлектрической проницаемости тонколистовых материалов в диапазоне частот от 4 до 18 ГГц со значениями относительной диэлектрической проницаемости от 2 до 20 и тангенса угла диэлектрических потерь от 3-10^-5 до 1 • 10^-2;

• 5) рабочие эталоны комплексной диэлектрической проницаемости в диапазоне частот от 4 до 18 ГГц при температурах от 77 до 673 К со значениями относительной диэлектрической проницаемости от 2 до 100 и тангенса угла диэлектрических потерь от 1 • 10^-8 до 140^-2.

• 3.1.2. Относительная доверительная погрешность 8о рабочих эталонов 1-го разряда (при доверительной вероятности 0,95) составляет:

• 1) мер (стандартных образцов) комплексной диэлектрической проницаемости от 0,2 % до 2,0 % для относительной диэлектрической проницаемости и от 5 % до 30 % для тангенса угла диэлектрических потерь в диапазоне частот от 0,1 до 18 ГГц;

• 2) мер (стандартных образцов) комплексной диэлектрической проницаемости от 0,2 % до 2,0 % для относительной диэлектрической проницаемости и от 5 % до 30 % для тангенса угла диэлектрических потерь в диапазоне частот от 18 до 78,33 ГГц;

• 3) мер (стандартных образцов) комплексной диэлектрической проницаемости от 0,2 % до 2,0 % для относительной диэлектрической проницаемости и от 5 % до 40 % для тангенса угла диэлектрических потерь в диапазоне частот от 78,33 до 178,4 ГГц;

• 4) рабочих эталонов комплексной диэлектрической проницаемости тонколистовых материалов от 0,3 % до 2,0 % для относительной диэлектрической проницаемости и от 5 % до 30 % для тангенса угла диэлектрических потерь;

• 5) рабочих эталонов комплексной диэлектрической проницаемости в интервале температур от 77 до 673 К от 0,2 % до 3,0 % для относительной диэлектрической проницаемости и от 5 % до 30 % для тангенса угла диэлектрических потерь.

• 3.1.3. Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и средств измерений методом прямых измерений.

• 3.1.4. Соотношение доверительных границ относительных погрешностей рабочих эталонов 1-го и 2-го разряда должно быть не более 1/1,6 по относительной диэлектрической проницаемости и тангенсу угла диэлектрических потерь. Соотношение доверительных границ относительных погрешностей рабочих эталонов 1-го и пределов допускаемой относительной погрешности средств измерений должно быть не более 1/2,5 по относительной диэлектрической проницаемости и не более 1/1,5 по тангенсу угла диэлектрических потерь.

• 3.2.1. В качестве рабочих эталонов 2-го разряда используют:

1) меры (стандартные образцы) комплексной диэлектрической проницаемости тонколистовых материалов в диапазоне частот от 4 до 18 ГГц со значениями относительной диэлектрической проницаемости от 2 до 20 и тангенса угла диэлектрических потерь от 3 • 10^-5 до 1 • 10^-2;

2) меры (стандартные образцы) комплексной диэлектрической проницаемости в диапазоне частот от 4 до 18 ГГц при температурах от 77 до 673 К со значениями относительной диэлектрической проницаемости от 2 до 100 и тангенса угла диэлектрических потерь от 1 -10^-8 до 1-10^-2.

• 3.2.2. Относительная доверительная погрешность 3₀ рабочих эталонов 2-го разряда (при доверительной вероятности 0,95) составляет:

• 1) мер (стандартных образцов) комплексной диэлектрической проницаемости тонколистовых материалов от 0,5 % до 5,0 % для относительной диэлектрической проницаемости и от 7 % до 50 % для тангенса угла диэлектрических потерь;

• 2) мер (стандартных образцов) комплексной диэлектрической проницаемости в интервале температур от 77 до 673 К от 0,5 % до 5,0 % для относительной диэлектрической проницаемости и от 7 % до 50 % для тангенса угла диэлектрических потерь.

• 3.2.3. Рабочие эталоны 2-го разряда применяют для поверки средств измерений методом прямых измерений.

• 3.2.4. Соотношение доверительных границ относительных погрешностей рабочих эталонов 2-го разряда и пределов допускаемой относительной погрешности средств измерений должно быть не более 1/3 по относительной диэлектрической проницаемости и не более 1/2 по тангенсу угла диэлектрических потерь.

• 4.1. В качестве средств измерений в диапазоне частот от 0,1 до 178,4 ГГц используют измерители и установки для измерения диэлектрических параметров материалов, установки для измерений диэлектрических параметров материалов в интервале температур от 77 до 673 К.

• 4.2. Пределы допускаемой относительной погрешности средств измерений Л₀ составляют от 0,5 % до 15 % для относительной диэлектрической проницаемости и от 10 % до 100 % для тангенса угла диэлектрических потерь.

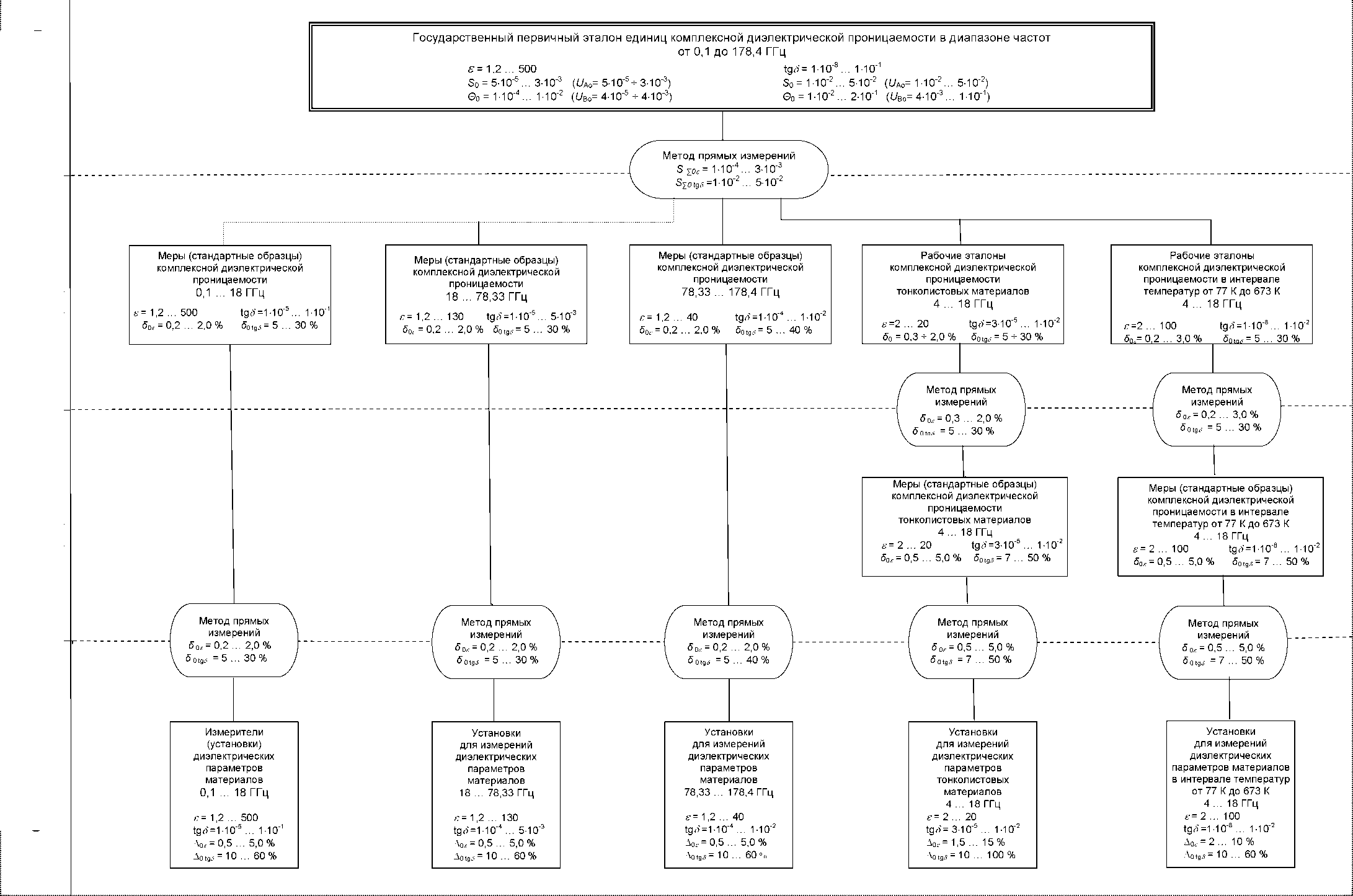

Приложение А

(обязательное)

Государственная поверочная схема для средств измерений комплексной диэлектрической проницаемости в диапазоне частот от 0,1 до 178,4 ГГц

^{Рабочие эталоны}                            Государственный

Средства измерений       --------------------------------первичный эталон

2-го разряда                       1-го разряда

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

21 июля 2023 г.

Москва

Об утверждении государственной поверочной схемы для средств измерений комплексной диэлектрической проницаемости в диапазоне частот от 0,1 до 178,4 ГГц

В соответствии с пунктом 6 главы П Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456, Планом разработки, пересмотра и утверждения государственных поверочных схем на 2023 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2022 г. № 3299 (с внесенными изменениями, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 26 апреля 2023 г. № 915), п р и к а з ы в а ю:

• 1. Утвердить прилагаемую государственную поверочную схему для средств измерений комплексной диэлектрической проницаемости в диапазоне частот от 0,1 до 178,4 ГГц (далее - ГПС).

• 2. Установить, что:

ГПС применяется для государственного первичного эталона единиц комплексной диэлектрической проницаемости в диапазоне частот от 0,1 до 178,4 ГГц (ГЭТ 110-2023), прослеживаемых к нему эталонов и средств измерений комплексной диэлектрической проницаемости в диапазоне частот от 0,1 до 178,4 ГГц и вводится в действие с 15 августа 2023 г.;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.711-2013 Национальный стандарт Российской Федерации «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений комплексной диэлектрической проницаемости в диапазоне частот от 1 до 178,4 ГГц» (далее - ГОСТ Р 8.711-2013) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.711-2013, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие требованиям ГОСТ Р 8.711-2013, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ Р 8.711-2013 или локальным поверочным схемам, или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений (далее - Федеральный фонд) после даты окончания срока действия свидетельства об аттестации.

• 3. Федеральному государственному унитарному предприятию «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» направить сведения о ГПС в федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» для их внесения в Федеральный фонд.

• 4. Управлению метрологии, государственного контроля и надзора Федерального агентства по техническому регулированию и метрологии обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации «Эталоны и поверочные схемы» (ТК 206) (федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева») совместно с федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТ Р 8.711-2013 и направление соответствующего комплекта документов в Управление стандартизации Федерального агентства по техническому регулированию и метрологии.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.
