УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «21» декабря 2023 г. № 2763

Лист № 1

Регистрационный № 88261-23                                            Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректоры объема газа ЭК270

Корректоры объема газа ЭК270 предназначены для измерения давления, температуры и приведения объёма газа, измеренного счётчиком газа, к стандартным условиям с вычислением коэффициента сжимаемости (Ксж), а также для контроля технологических параметров (измерение перепада давления, температуры).

Принцип действия корректора основан на измерении значений рабочего объема (Vp), давления (Р), температуры (Т) газа и вычислении стандартного объема (Vc) с использованием введенного либо вычисленного коэффициента сжимаемости «Ксж».

Корректор предназначен для работы совместно со счётчиками объёма газа, имеющими импульсный выходной сигнал, пропорциональный объёму газа в рабочих условиях, и обеспечивает автоматический учёт потребления газа, а также контроль технологических параметров, связанных с эксплуатацией измерительного комплекса.

Конструктивно корректоры выполнены в металлическом корпусе, к которому подклю-чен(ы) преобразователь/преобразователи температуры. На лицевой панели корректоров расположены клавиатура и дисплей. Внутри корпуса расположены преобразователь абсолютного (избыточного) давления, плата управления и батарейный источник питания.

Корректор обеспечивает работу со счетчиками объема газа, которые имеют импульсный выходной сигнал, пропорциональный прошедшему через счетчик объему газа в рабочих условиях.

Основные функции корректоров (в зависимости от исполнения):

• - измерение и преобразование импульсных сигналов от счетчиков объема газа;

• - измерение температуры и давления газа;

• - вычисление объемного расхода и объема газа, приведенных к стандартным условиям, с использованием: вычисленного по ГОСТ 30319.2-2015 коэффициента сжимаемости; значения давления газа; температуры газа; измеренного рабочего объема (с механического счетчика);

• - хранение архивов измеренных и расчетных параметров, ведение журналов событий;

• - уведомление при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в работе корректора;

• - передача измеренной и вычисленной информации по оптическому, проводному интерфейсам связи во внешнюю систему обработки результатов измерений;

Опциональные функции корректоров (в зависимости от комплектации):

- измерение перепада давления на используемом оборудовании (счетчик, фильтр и т.п.);

- измерение температуры дополнительным преобразователем температуры.

Общий вид корректора указан на рис. 1.

Заводской номер корректоров представляет собой цифровой код, состоящий из арабских цифр. Заводской номер печатается в паспорте корректоров и записывается в энергонезависимую память корректоров при выпуске из производства. Также заводской номер наносится типографским способом на наклейку, размещаемую на лицевой панели корректоров. Просмотр заводского номера на жидкокристаллическом дисплее корректоров осуществляется путем вызова соответствующего пункта меню при помощи кнопок управления (согласно эксплуатационным документам). Знак утверждения типа наносится на лицевую панель корректоров методом фотопечати. Места расположения заводского номера и знака утверждения типа указаны на рисунке 2.

Конструкция корректоров обеспечивает возможность пломбирования всех частей, доступ к которым может повлиять на точность измерений. Винт, закрывающий кнопку, которая переводит корректоры в режим «Поверитель» и находится внутри корректоров, пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу. Для предотвращения несанкционированного доступа к плате управления корректоров крепежные винты, расположенные на внутренней защитной крышке, пломбируются с использованием мастичных пломб. Винтовая клемма подключения датчика импульсов пломбируется мастичной пломбой. Схема пломбирования корректоров от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

Корректор выполнен с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ib» группы IIB, может устанавливаться во взрывоопасных зонах, и имеет маркировку взрывозащиты 1Ex ib IIB T4 Gb X.

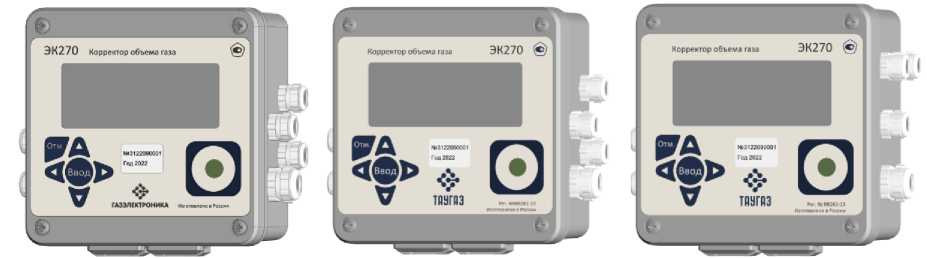

Рисунок 1 - Общий вид корректора объема газа ЭК270

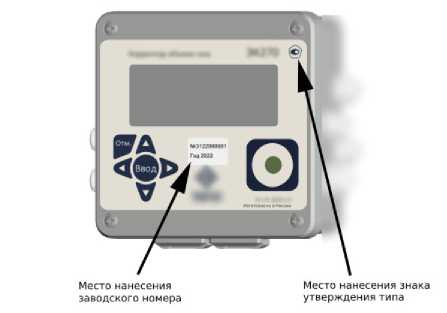

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера

Место нанесения знака поверки

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Программное обеспечение корректоров встроенное и является их неотъемлемой частью.

Программное обеспечение управляет всеми возможностями корректоров, располагается в энергонезависимой памяти, встроенной в микропроцессор корректоров, и сохраняется там в течение всего срока службы, даже в случае его обесточивания.

Команды и данные, введенные через интерфейс пользователя (клавиатура) и/или через интерфейс связи, не оказывают влияния на метрологически значимую часть программного обеспечения. Программное обеспечение защищено от преднамеренных изменений.

Для защиты настроек и данных в корректоре выполнено разграничение прав доступа.

Идентификационные данные программного обеспечения корректоров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения корректоров

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-

2014.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на лицевую панель корректоров методом фотопечати и на титульные листы эксплуатационной документации - типографским способом.

Таблица 4- Комплектность средства измерений

приведены в разделе 6 «Корректоры объема газа ЭК270. Руководство по эксплуатации».

Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10^-1 - 740⁵ Па», утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900;

Государственная поверочная схема для средств измерений разности давлений до 140⁵ Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904;

Государственная поверочная схема для средств измерений температуры в диапазоне от 0,3 до 3473,15 К, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

УРГП.407229.002 ТУ Корректоры объема газа ЭК270. Технические условия.
