№549 от 15.03.2023
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 422513
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 549 от 15.03.2023
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
15 марта 2023 г.
№ 549
за собой.
Заместитель Руководителя
Сертификат: 646070CB85806S9469A85BF6D1B138CO Кому выдан: Лазаренко Евгений Русланович Действителен: с 20.12.2022 до 14.03.2024
V ______
Е.РЛазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «15» марта 2023 г. № 549
Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Хроматографы жидкостные/ ионные |
LC-10Avp, LC-2010, PIA-1000, Prominence |
19419-10 |
МП 19419-10, изменение № 1 |
МП 205-17-2022 |
Фирма «Shimadzu Europa GmbH», Германия |
ФГБУ «ВНИИМС», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «15» марта 2023 г. № 549
Лист № 1 Регистрационный № 19419-10 Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы жидкостные/ионные LC-10Avp, LC-2010, PIA-1000, Prominence
Назначение средства измеренийХроматографы жидкостные /ионные LC-10Avp, LC-2010, PIA-1000, Prominence (далее -хроматографы) предназначены для количественного химического анализа органических и неорганических веществ.
Описание средства измеренийХроматографы жидкостные LC-10Avp комплектуются детекторами спектрофотометрическим SPD-10Avp/10AVvp, спектрофотометрическим на диодной матрице SPD-M10Avp, масс-спектрометрическими LCMS-2010, спектрофлуориметрическим RF-10AXL, рефрактометрическим RID-10A, кондуктометрическим CDD-10Avp, электрохимическими "Procede" и "Decade I, II", низкотемпературными светорассеивающими ELSD-LT/LT II.
В состав хроматографов жидкостных LC-10Avp входят один или несколько насосов LC-10ADvp/ATvp, LC-10Ai, LC-8A, автоинжекторы SIL-10AF/AP, SIL-10Ai, SIL-HT(A/C), термостаты колонок CTO-10Avp/10ACvp/10ASvp, контроллеры системы SCL-10Avp, один или несколько детекторов, система обработки данных и вывода результатов анализа "LCSolution" или "CLASS-VP".
Двухплунжерный насос LC-10ADvp разработан специально для применения с высокочувствительными детекторами при низких скоростях потока. Двухплунжерный насос LC-10ATvp был разработан для рутинных анализов.
Двухплунжерный насос LC-10Ai предназначен для анализа физиологически активных субстанций и ионов металлов. Проточная линия насоса выполнена из биоинертных материалов.
Двухплунжерный насос LC-8A был разработан для препаративного использования и позволяет создавать поток подвижной фазы до 150 мл/мин.
Спектрофотометрический детектор на диодной матрице SPD-M10Avp, благодаря наличию 512 диодов имеет высокое оптическое разрешение в ультрафиолетовой и видимой областях спектра и низкий уровень шума. Программное обеспечение детектора обеспечивает внутренний контроль длины волны (с применением дейтериевой лампы и встроенного галлиевого фильтра) и регистрацию времени работы лампы. Для дополнительных проверок могут использоваться линии спектра поглощения ртутной лампы.
Спектрофлуориметрический детектор RF-10AXL характеризуется высокой точностью и воспроизводимостью установки длин волн. Конструкция проточной ячейки обеспечивает стабильность давления и препятствует образованию воздушных пузырьков. Встроенный датчик предохраняет оптику и электронику от воздействия подвижной фазы в экстремальных ситуациях. В качестве источника света используется ксеноновая лампа. Программное обеспечение дает возможность компенсировать колебания интенсивности ксеноновой лампы из-за ее старения.
Спектрофотометрический детектор SPD-10Avp/10AVvp применяется для работы в ультрафиолетовой и видимой областях спектра. Программирование длин волн позволяет оптимизировать детектирование определяемых компонентов. Детектирование одновременно на двух линиях длин волн дает возможность определить по спектральному отношению наличие примесей, не детектируемых на одной длине волны.
Масс-спектрометрические квадрупольные детекторы LCMS-2010 — это масс-спектрометры, сконструированные как детекторы для жидкостных хроматографов. В основном исполнении детекторы работают в режиме ионизации электроспрей.
Термостаты колонок CTO-10Avp/10ACvp, используемые в хроматографах LC-10Avp, позволяют устанавливать несколько колонок, кранов и проточных ячеек высокочувствительных детекторов. Термостат CTO-10ASvp имеет достаточный объем для двух двадцатисантиметровых колонок и двух ручных инжекторов, которые могут быть установлены на передней панели.
Автоматические инжекторы SIL-10Avp/SIL-HT предназначены, в основном, для проведения рутинных анализов с малыми объемами инжекции и скоростями потоков. Благодаря прямому вводу пробы в подвижную фазу, малые объемы образца могут вводиться без потерь. При этом значительно уменьшается время, необходимое для отбора и ввода пробы. Для повышения производительности используется инжекционный насос. Автоинжектор снабжен держателем проб на 150 образцов. Виалы с реагентами и образцами могут храниться в дополнительном холодильном блоке.
Контроллер SCL-10Avp является центральным блоком, управляющим всеми элементами ВЭЖХ системы. Передача данных осуществляется по оптоволоконному кабелю.
Хроматограф ионный PIA-1000 комплектуется кондуктометрическим детектором,
автоинжектором, насосом, системой термостатирования колонок и системой обработки результатов анализа.
Модели хроматографа LC-2010 (LC-2010A, LC2010C) имеют в своем составе спектрофотометрический детектор, работающий в ультрафиолетовой и видимой областях спектра, автоинжектор, систему подачи растворителя, систему обработки данных. Модель LC-2010C дополнительно комплектуется системой охлаждения образцов.
Хроматографы Prominence комплектуются детекторами: спектрофотометрическими SPD-20A/SPD-20AV, спектрофотометрическим на диодной матрице SPD-M20A,
спектрофлуориметрическими RF-20A/RF-20Axs, масс-спектрометрическим квадрупольным LCMS-2020, масс-спектрометрическим времяпролетным с ионной ловушкой LCMS-IT-TOF, а также детекторами RF-10AXL, RID-10A, CDD-10Avp, Procede, Decade I, II, ELSD-LT/LT II.
Масс-спектрометрические детекторы квадрупольный LCMS-2020 и времяпролетный LCMS-IT-TOF в основном исполнении работают в режиме ионизации электроспрей.
В состав хроматографов Prominence входят один или несколько насосов LC-20AD (XR, nano)/20AT/20AB/20ADsp, LC-20AP, LC-20AR, автоинжекторы SIL-20A (XR), SIL-20AC (XR), SIL-20AHT (UFLC), SIL-20ACHT (UFLC), SIL-10AP, контроллеры CBM-20A, CBM-20Alite, термостаты колонок CTO-10ASvp, CTO-20A, CTO-20AC, блоки дегазации DGU-20A3/A5, DGU-20A3R/DGU-20A5R, DGU-10B, один или несколько детекторов, коллектор фракций FRC-10A, краны переключения потоков FCV-11AL/ALS, FCV-12AH/AHi, FCV-13AL, FCV-14AH/AHi, FCV-7AL, FCV-130AL, система обработки данных и вывода результатов анализа "LC-Solution" или "LCMSSolution", или "LabSolutions".
Термостаты колонок CTO-10ASvp, CTO-20A/CTO-20AC, используемые в хроматографах Prominence, позволяют устанавливать несколько колонок, кранов и проточных ячеек высокочувствительных детекторов.
Автоматические инжекторы SIL-20A/SIL-20AC предназначены для проведения рутинных анализов с применением малых объемов инжекции и скоростей потоков. Для анализа биологических образцов, требующих пониженных температур, автоинжектор SIL-20AC комплектуется блоком охлаждения. Автоинжектор снабжен держателем проб на 150 образцов.
Контроллер CBM-20A/CBM-20Alite является центральным блоком, управляющим всеми элементами ВЭЖХ системы. Передача данных осуществляется по оптоволоконным кабелям.
Хроматографы Prominence являются многовариантной системой, состоящей из отдельных блоков. Модель может комплектоваться различными устройствами для автоматизированной пробоподготовки, анализа с переключением колонок и использованием градиентного режима, дегазации подвижной фазы и рядом других блоков.
Блоки хроматографов LC-10Avp, Prominence, могут изготавливаться в различных вариантах внешнего вида корпусов, например, с сочетанием цветов (черный и белый (серый) и др.) или окрашенными полностью в один цвет (черный, белый, серый и др.), могут быть оснащены ручными инжекторами Rheodyne.
Хроматографы Prominence совместимы с детекторами хроматографа LC-10Avp и могут комплектоваться в зависимости от аналитической задачи этими детекторами, с характеристиками, приведенными в описании типа хроматографов LC-10Avp.
Общий вид хроматографов представлен на рисунках 1 - 4.
Серийным (заводским) номером хроматографов LC-10Avp, Prominence считается серийный (заводской) номер насоса. При наличии в составе хроматографа более одного насоса, их серийные (заводские) номера указываются через дробь при обозначении серийного (заводского) номера хроматографа.
Если хроматографы LC-10Avp, Prominence комплектуются масс-спектрометрическим детектором, то его серийный (заводской) номер считается серийным (заводским) номером хроматографа. Серийные (заводские) номера хроматографов LC-2010, PIA-1000 указываются на маркировочных табличках, расположенных на боковых или задних стенках их корпусов.
Серийный (заводской) номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита наносится на маркировочную табличку методом лазерной печати. Маркировочная табличка наносится на боковую или заднюю стенки соответствующих блоков (модулей).
Пломбирование средств измерений не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

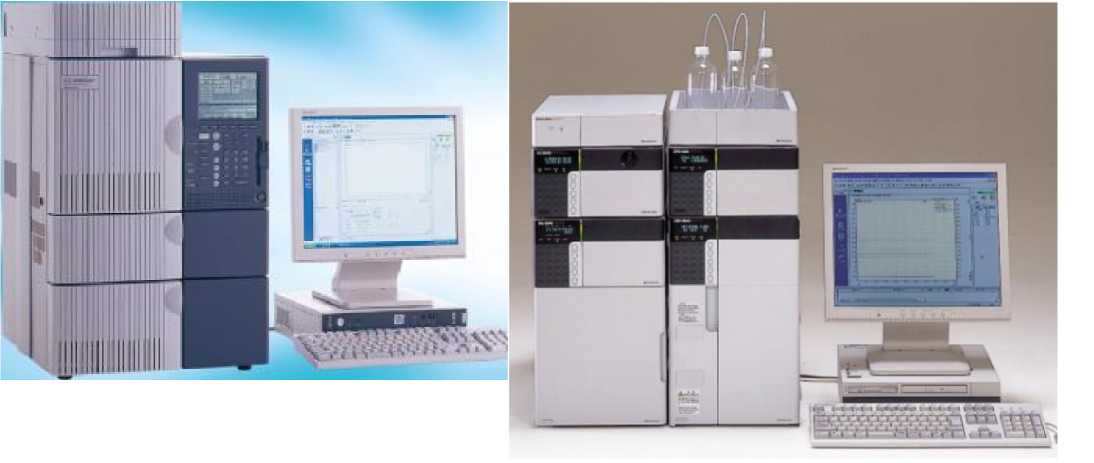

Рисунок 1 - Общий вид хроматографа жидкостного LC-2010.
Рисунок 2 - Общий вид хроматографа жидкостного Prominence.

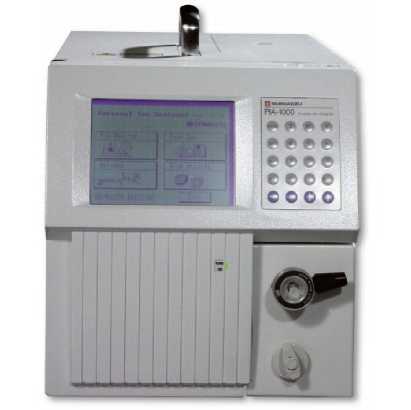

Рисунок 3 - Общий вид хроматографа ионного PIA-1000.

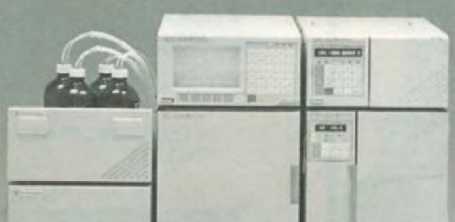

Рисунок 4 - Общий вид хроматографа жидкостного LC-10Avp.
Программное обеспечениеУровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LabSolutions |
|
Номер версии (идентификационный номер ПО) |
не ниже 5.71 SP1* |
|
Цифровой идентификатор ПО |
- |
|
Примечание: *)формат номера версии ПО предусматривает двух- или трехсимвольное цифровое обозначение после разделителя (точки), и необязательное буквенно-цифровое обозначение языкового пакета и/или пакета обновлений, исправлений и улучшений (например: Rus; SP1, SP2 и т.д.) | |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Таблица 2.1 - Метрологические характеристики хроматографа жидкостного LC-10Avp со
спектрофотометрическим детектором SPD-10Avp/SPD-10AVvp
|
Наименование характеристика |
Значение |
|
Диапазоны длины волны, нм: - SPD-10Avp |
от 190 до 600 |
|
- SPD-10AVvp |
от 190 до 900 |
|
Уровень флуктуационных шумов нулевого сигнала, е.о.п., не более: - 250 нм, постоянная времени 1 с |
±0,5 •Ю-5 |
|
- 250 нм, постоянная времени 2 с |
±0,35-10-5 |
|
Дрейф нулевого сигнала (250 нм, пост. времени 2 с), е.о.п./ч, не более |
2-10-4 |
Продолжение таблицы 2.1
|
Наименование характеристика |
Значение |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала при автоматическом дозировании 20 мкл контрольного раствора антрацена, %: - по площади и высоте пика |
1,5 |
|
- по времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %: - по площади пика |
±3 |
|
Предел детектирования по кофеину, г/см3 |
340-9 |
Таблица 2.2 - Метрологические характеристики хроматографа жидкостного LC-10Avp со спектрофотометрическим детектором на диодной матрице SPD-M10Avp
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 195 до 600 |
|
Уровень флуктуационных шумов нулевого сигнала (250 нм, пост. времени 2 с), е.о.п., не более |
±2,540-5 |
|
Дрейф нулевого сигнала (250 нм, пост. времени 2 с), е.о.п./ч, не более |
240-3 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала при автоматическом дозировании 20 мкл контрольного раствора антрацена, %: - по площади и высоте пика |
1,5 |
|
- по времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %: - по площади пика |
±3 |
|
Предел детектирования по кофеину, г/см3 |
140-9 |
Таблица 2.3 - Метрологические характеристики хроматографа жидкостного LC-10Avp с масс-спектрометрическим детектором LCMS-2010
|
Наименование характеристики |
Значение |
|
Диапазон массовых чисел, а.е.м. |
от 10 до 2000 |
|
Отношение сигнал/шум, не менее, в режиме: | |
|
электроспрей - положительная ионизация по папаверину (10 пг) |
100 |
|
- отрицательная ионизация по п-нитрофенолу(20 пг) |
10 |
|
химическая ионизация - положительная ионизация |
100 |
|
- отрицательная ионизация |
25 |
|
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала при дозировании раствора папаверина с массовой концентрацией 0,1 мг/дм3, %: - по площади пика |
7 |
Таблица 2.4 - Метрологические характеристики хроматографа жидкостного LC-10Avp со спектрофлуориметрическим детектором RF-10AXL
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 200 до 650 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала при автоматическом дозировании 20 мкл контрольного раствора антрацена, %: - по площади и высоте пика |
4 |
|
- по времени удерживания |
1 |
|
Пределы допускаемого значения относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %: - по площади пика |
±6 |
|
Отношение сигнал/шум для Рамановского спектра дистиллированной воды (1возб.=350 нм, постоянная времени 2 с), не менее |
200 |
|
Предел детектирования по антрацену, г/см3 |
140-10 |
Таблица 2.5 - Метрологические характеристики хроматографа жидкостного LC-10Avp с рефрактометрическим детектором RID-10A
|
Наименование характеристики |
Значение |
|
Диапазон измерений, ед.рефр. |
(от 0, 01 до 500>10-6 |
|
Уровень флуктуационных шумов нулевого сигнала, ед. рефр., не более |
±0,2540-8 |
|
Дрейф нулевого сигнала, ед. рефр./ч, не более |
140-7 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - по площади и высоте пика |
2 |
|
- по времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %: - по площади пика |
±2 |
|
Предел детектирования по глюкозе, г/см3 |
540-6 |
Таблица 2.6 - Метрологические характеристики хроматографа жидкостного LC-10Avp с кондуктометрическим детектором CDD- 10Avp
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мкСм/см |
от 0,1 до 5120 |
|
Уровень флуктуационных шумов нулевого сигнала, мкСм/см, не более |
0,004 |
|
Дрейф нулевого сигнала (при постоянной температуре), мкСм/(см^ч), не более |
0,025 |
|
Дрейф при изменении температуры на 1 °С, мкСм/(см^°С), не более |
0,025 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - по площади и высоте пика |
5 |
|
- по времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %: - по площади пика |
±5 |
|
Предел детектирования по хлорид-иону, г/см3 |
540-8 |
Таблица 2.7 - Метрологические характеристики хроматографа жидкостного LC-10Avp с электрохимическими детекторами "Procede" или "Decade I, II"
|
Наименование характеристики |
Значение |
|
Режим постоянного тока (DC mode): - диапазон измерений, А |
от 1040-12 до 5-10-6 |
|
- уровень флуктуационных шумов нулевого сигнала, А, не более |
240-12 |
|
Режим пульсации (Pulse mode): - диапазон измерений, А |
от 1040-9 до 540-6 |
|
- время пульсаций, с |
(от 100 до 2000)40-3 |
|
Режим сканирования (Scan mode): - диапазон измерений, А |
от 1040-9 до 540-6 |
|
- скорость сканирования, мВ/с |
от 1 до 50 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - по площади и высоте пика |
5 |
|
- по времени удерживания |
1,5 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %: - по площади пика |
±5 |
|
Предел детектирования по фенолу, г/см3 |
540-9 |
Таблица 2.8 - Метрологические характеристики хроматографа жидкостного LC-10Avp с низкотемпературным светорассеивающим детектором ELSD-LT/LT II
|
Наименование характеристики |
Значение |
|
Выходной сигнал, В |
от 0,0 до40-2 от 0,0 до 1,0 |
|
Уровень флуктуационных шумов нулевого сигнала, мВ, не более |
2 |
|
Дрейф нулевого сигнала, мВ/ч, не более |
4 |
|
Предел детектирования по глюкозе, г/см3 |
L10-7 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - по площади и высоте пика |
5 |
|
- по времени удерживания |
1,5 |
Таблица 2.9 - Метрологические характеристики хроматографов жидкостных LC-2010A, LC-2010C со спектрофотометрическим детектором
|
Наименование характеристики |
Значение |
|
Диапазон длин волн, нм |
от 190 до 600 |
|
Уровень флуктуационных шумов нулевого сигнала при 250 нм и постоянной времени 2 с, е.о.п., не более |
±L10-5 |
|
Дрейф нулевого сигнала при 250 нм, е.о.п./ч, не более |
3 •I0-4 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала при автоматическом дозировании 20 мкл контрольного раствора антрацена, %: - по площади и высоте пика |
1,5 |
|
- по времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %: - по площади пика |
±2 |
|
Предел детектирования по кофеину, г/см3 |
340-9 |
Таблица 2.10 - Метрологические характеристики хроматографа жидкостного Prominence с спектрофотометрическими детекторами SPD-20A/SPD-20AV, спектрофотометрическим на диодной матрице SPD-M20A, спектрофлуориметрическими детекторами RF-20A/RF-20Axs
|
Наименование характеристики |
Значение |
|
Диапазоны длины волны спектрофотометрических детекторов, нм: - SPD-20A |
от 190 до 700 |
|
- SPD-20AV |
от 190 до 900 |
|
- SPD-M20A |
от 190 до 800 |
|
Уровень флуктуационных шумов нулевого сигнала при 250 нм, е.о.п., не более: - SPD-20A, SPD-20AV |
±0,540-5 |
|
- SPD-M20A |
±2,540-5 |
|
Дрейф нулевого сигнала, е.о.п./ч, при 250 нм, не более: - SPD-20A, SPD-20AV |
240-4 |
|
- SPD-M20A |
240-3 |
|
Предел детектирования по кофеину, г/см3 |
340-9 |
|
Диапазоны длин волн спектрофлуориметрических детекторов, нм: - RF-20A |
от 200 до 650 |
|
- RF-20Axs |
от 200 до 750 |
|
Соотношение сигнал/шум для Рамановского спектра дистиллированной воды (1возб.=350 нм, постоянная времени 1,5 с): - RF-20A |
600 |
|
- RF-20Axs |
1000 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала хроматографа, %: с детекторами SPD-20A, SPD-20AV, SPD-M20A: - по площади и высоте пика |
1,5 |
|
- по времени удерживания |
1 |
|
с детекторами RF-20A, RF-20Axs: - по площади и высоте пиков |
3 |
|
- по времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %: с детекторами SPD-20A, SPD-20AV, SPD-M20A - по площади пика |
±2 |
|
с детекторами RF-20A, RF-20Axs: - по площади пика |
±3 |
|
Таблица 2.11 - Метрологические характеристики хроматографа ионного PI |
A-1000 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений, мкСм/см |
от 0,01 до 10000 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, %: - по площади и высоте пика |
5 |
|
- по времени удерживания |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы при автоматическом дозировании, %: - по площади пика |
±5 |
Продолжение таблицы 2.11
|
Наименование характеристики |
Значение |
|
Предел детектирования по хлорид-иону, г/см3 |
5 •IO-6 |
|
Постоянная времени, с |
0,5; 1,5; 3 |
Таблица 2.12 - Метрологические характеристики хроматографа жидкостного Prominence с масс-спектрометрическими детекторами LCMS-2020
|
Наименование характеристики |
Значение |
|
Диапазон массовых чисел, а.е.м. |
от 10 до 2000 |
|
Разрешение, не менее |
2M |
|
Отношение сигнал/шум, не менее: - положительная ионизация (10 пг папаверина) электроспрей |
1500 |
|
химическая ионизация |
1000 |
|
- отрицательная ионизация (20 пг п-нитрофенола) электроспрей |
150 |
|
химическая ионизация |
250 |
|
химическая ионизация, двойная ионизационная система DUIS |
50 |
|
Предел допускаемого относительного среднего квадратического отклонения площади пика при дозировании 10 пг папаверина, % |
10 |
Таблица 2.13 - Метрологические характеристики хроматографа жидкостного Prominence с времяпролетным масс-спектрометрическим детектором LCMS-IT-TOF
|
Наименование характеристики |
Значение |
|
Диапазон массовых чисел, а.е.м. |
от 50 до 5000 |
|
Разрешение при m/z 1000 (FWHM), не менее |
10000 |
|
Отношение сигнал/шум, не менее: в режиме ионизации электроспрей (ESI) - положительной (5 пг резерпина) |
25 |
|
(10 пг папаверина) |
100 |
|
- отрицательной (20 пг п-нитрофенола) |
10 |
|
Предел допускаемого относительного среднего квадратического отклонения площади пиков при дозировании 1 пг папаверина, % |
10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220^33 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 4 до 35 |
|
- относительная влажность окружающей среды при температуре 35 °С и более низких температурах без конденсации влаги, % |
от 45 до 80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84 до 106,7 (от 630 до 800) |
|
Примечание. Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации хроматографа. | |
наносится на эксплуатационную документацию в виде штампа.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматографы |
LC-10Avp, LC-2010, PIA-1000, Prominence |
по заказу |
|
Насосы |
LC-10ADvp/ATvp, LC-10Ai, LC-8A, LC-20AD (XR/nano), LC-20AT/AB/ADsp/AP/AR |
по заказу |
|
Детекторы |
SPD-10Avp/AVvp, SPD-M10Avp, LCMS-2010, RF-10AXL, RID-10A, CDD-10Avp, Procede, Decade I/II, ELSD-LT/LT II, SPD-20A/20AV, SPD-M20A, RF-20A/20Axs, LCMS-2020, LCMS-IT-TOF |
по заказу |
|
Автодозаторы |
SIL-10AF/AP, SIL-10Ai, SIL-10Avp, SIL-HT(A/C), SIL-20A(XR), SIL-20AC (XR), SIL-20AHT (UFLC), SIL-20ACHT (UFLC) |
по заказу |
|
Дегазаторы |
DGU-20A3/20A5, DGU-20A3R/DGU-20A5R, DGU-10B |
по заказу |
|
Термостаты |
CTO- 10Avp/10ACvp/10ASvp, CTO-20A/20AC |
по заказу |
|
Блоки управления |
SCL-10Avp, CBM-20A/20Alite |
по заказу |
|
Коллекторы фракций |
FRC-10A |
по заказу |
|
Краны (клапаны) |
FCV-11AL/ALS, FCV-12AH/AHi, FCV-13AL, FCV-14AH/AHi, FCV-7AL, FCV-130AL |
по заказу |
|
Ручные инжекторы: |
Rheodyne |
по заказу |
|
Прочие устройства: смесители, устройства промывки, ручные клапаны, резервуары, и др. опциональные устройства, программное обеспечение |
по заказу | |
|
Комплект эксплуатационной документации |
- |
1 компл. |
|
Комплект ЗИП |
- |
1 компл. |
применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы, устанавливающие требования к хроматографам жидкостным/ионным LC-10Avp, LC-2010, PIA-1000, ProminenceТехническая документация фирмы-изготовителя «SHIMADZU», Япония.
ИзготовительФирма «SHIMADZU», Япония
Адрес: 3. Kanda-Nishikicho 1-chome, Chiyoda-ku, Tokyo, 101-8448, Japan
Web-сайт: www.shimadzu.com
e-mail: smo@shimadzu.ru
Испытательный центрФедеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»).
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
