Сведения
об утвержденном типе средства измерений, подлежащее изменению в части срока действия утвержденного типа средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Ваттметры и варметры цифровые щитовые |
СР3020 |
23893-18 |
Общество с ограниченной ответственностью предприятие "ЗИП-Научприбор" (ООО предприятие "ЗИП-Научприбор"), г. Краснодар |
23.04.2028 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «07» марта 2023 г. № 474
Лист № 1 Регистрационный № 23893-18 Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ваттметры и варметры цифровые щитовые СР3020
Назначение средства измеренийВаттметры цифровые щитовые СР3020 (далее - ваттметры СР3020) предназначены для измерения активной мощности, а варметры цифровые щитовые СР3020 (далее - варметры СР3020) - для измерения реактивной мощности в трехфазных четырехпроводных или трехпроводных цепях переменного тока.
Описание средства измеренийПринцип действия ваттметров и варметров СР3020 основан на аналогово-цифровом преобразовании мгновенных значений входных токов и напряжений с помощью АЦП специализированного микроконтроллера, и дальнейшем вычислении значения активной или реактивной мощности по алгоритму, позволяющему исключить влияние частоты, фазы и несин-хронности выборок мгновенных значений тока и напряжения, исключающему постоянную составляющую сигнала, и учитывающему коэффициенты трансформации измерительных трансформаторов напряжения (ИТН) и измерительных трансформаторов тока (ИТТ). Результаты измерений, вычисляемые микроконтроллером в реальном времени, выводятся на светодиодный индикатор и подготавливаются для передачи по интерфейсу.
Ваттметры и варметры СР3020 выполнены по трехэлементной схеме, подключаются непосредственно к ИТН и ИТТ и измеряют активную или реактивную мощность соответственно.
Конструктивно ваттметры и варметры СР3020 выполнены в литом корпусе из само-затухающего полифениленоксида, в котором смонтирован электронный блок. На лицевой панели ваттметров и варметров СР3020 расположено окно для индикаторов. На задней панели расположены разъемы для подключения напряжения питания, входных напряжений, выходных контактов реле и интерфейса, а также клеммы для подключения входных токов.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого ваттметра и варметра СР3020, наносится на маркировочный ярлык, расположенный на верхней плоскости корпуса, методом офсетной печати, и в формуляре на ваттметры или варметры СР3020 типографским способом.
Буквенно-цифровое обозначение типа каждого ваттметра и варметра СР3020 наносится на лицевой панели в правом верхнем углу методом офсетной печати.

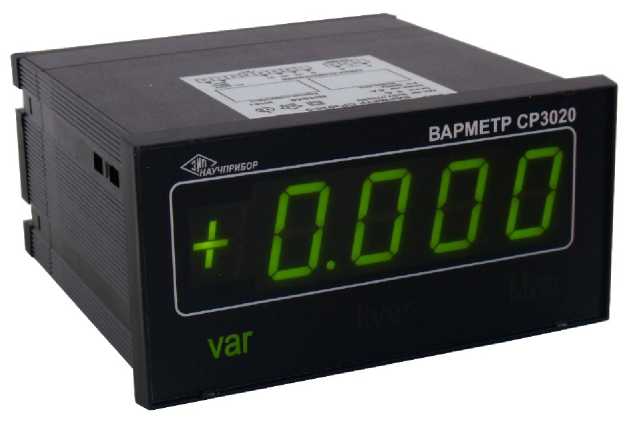

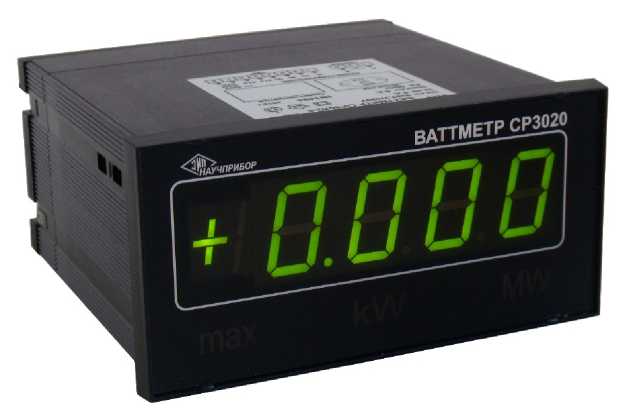

Фотография общего вида ваттметров и варметров СР3020 приведена на рисунке 1.
Фотография общего вида ваттметров СР3020 с указанием места нанесения знака утверждения типа, заводского номера, года выпуска и знака поверки в виде оттиска поверительного клейма приведена на рисунке 2.
Фотография общего вида варметров СР3020 с указанием места нанесения знака утверждения типа, заводского номера, года выпуска и знака поверки в виде оттиска поверительного клейма приведена на рисунке 3.
Фотография общего вида ваттметров и варметров СР3020 с указанием, места нанесения гарантийной пломбы завода изготовителя, защищающей от несанкционированного доступа приведена на рисунке 4.
Рисунок 1 - Общий вид ваттметров и варметров СР3020
Место нанесения
Место нанесения
заводского номера
года выпуска
Место нанесения знака утверждения типа
|
знп 07 от к | ||
|
СХЕМА ПОДКЛЮЧЕНИЯ 220V А В N Ua Ub Uc К1.1 К1.2 Vy? | ||
|
АТА A А |
А А А А ДА | |
|
1 I 3 I 5 I I 1 1 2 1 |
3|4 |5| 6|7\8 | |
Место для нанесения знака поверки в виде оттиска поверительного клейма

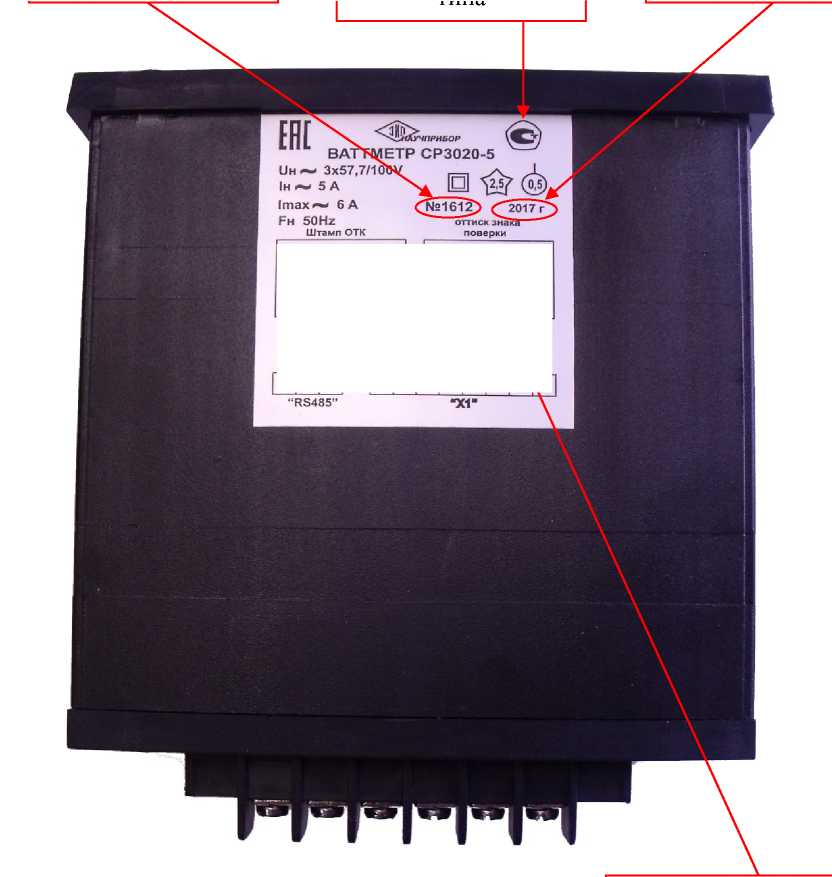

Рисунок 2 - Фотография общего вида ваттметров СР3020 с указанием места нанесения знака утверждения типа, заводского номера, года выпуска и знака поверки в виде оттиска пове-рительного клейма
Место нанесения
заводского номера
Мест о нанесения знака утверждения типа
Место нанесения
года выпуска
max •ж«‘ 6 A
Fh 5UHz
Штамп OTK
Место для нанесения знака поверки в виде оттиска поверительного клейма
Рисунок 3 - Фотография общего вида варметров СР3020 с указанием места нанесения знака утверждения типа, заводского номера, года выпуска и знака поверки в виде оттиска пове-рительного клейма
Место нанесения гарантийной пломбы завода изготовителя

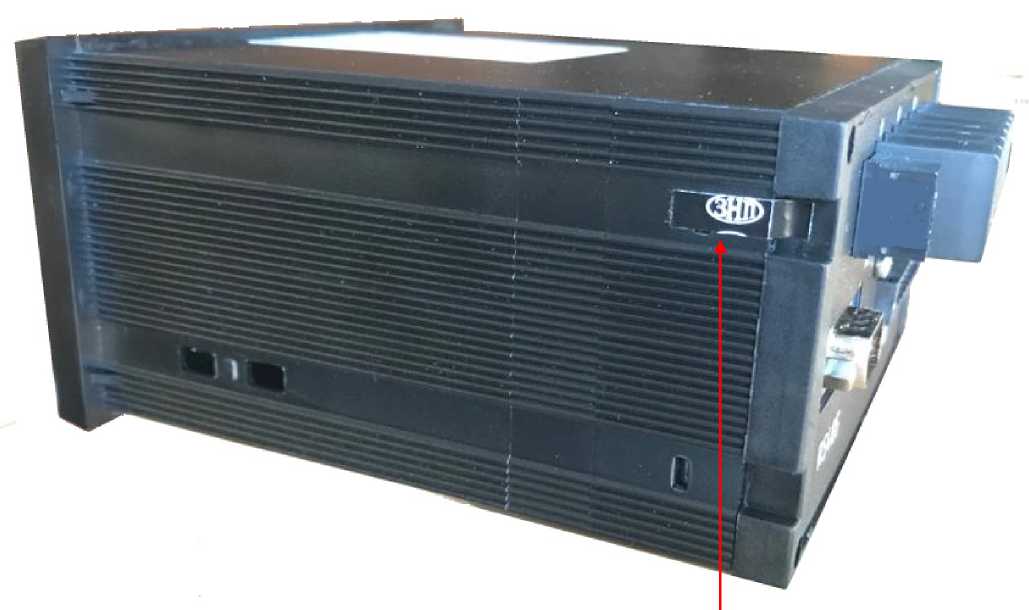

Рисунок 4 - Общий вид ваттметров и варметров СР3020 с указанием, места нанесения гарантийной пломбы завода изготовителя, защищающей от несанкционированного доступа
Знаки поверки наносятся в виде оттиска поверительного клейма в таблице 1 формуляра и на маркировочный ярлык (шильдик) ваттметра или варметра СР3020 в месте, указанном на рисунке 2 и рисунке 3. Знак поверки в виде наклейки наносится в таблице 1 формуляра ваттметра или варметра СР3020.
Программное обеспечениеПрограммное обеспечение (ПО) ваттметров СР3020 и варметров СР3020 записывается в память программ управления микроконтроллера на этапе производства, после чего пережигается перемычка внутри микроконтроллера и доступ к ПО становится невозможным.
Внешний интерфейс предназначен для обеспечения работы ваттметров и варметров в составе измерительных систем и передачи результатов измерений на ПЭВМ. Возможность внесения изменений в ПО через внешний интерфейс отсутствует.
Защита программного обеспечения от непреднамеренных и преднамеренных действий соответствует уровню "высокий" по Р50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование ПО |
Встроенное |
|
Идентификационное наименование ПО |
CP3020v3.txt |
|
Номер версии (идентификационный номер) ПО |
3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
4981 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение фазных напряжений (Uoh), В |
57,7 |
|
Номинальное значение линейных напряжений (Uhh), В |
100 |
|
Номинальное значение сил фазных токов (1фн), А |
1 или 5 |
|
Номинальное значение измеряемой активной мощности (Рн) для ваттметров СР3020 с 1фн = 1 А, Вт |
173 |
|
Номинальное значение измеряемой реактивной мощности (Qb) для варметров СР3020 с 1фн = 1 А, вар |
173 |
|
Номинальное значение измеряемой активной мощности для ваттметров СР3020 с 1фн = 5 А, Вт |
865 |
|
Номинальное значение измеряемой реактивной мощности для варметров СР3020 с 1фн = 5 А, вар |
865 |
|
Диапазон изменения сил фазных токов, А |
от 0,01 1фн до 1,20 1фн |
|
Диапазон изменения фазных и линейных напряжений, В |
от 0,80 Uh до 1,20 Uh |
|
Диапазон измерения активной мощности для ваттметров СР3020 с 1фн = 1 А, Вт |
от -249 до +2491) |
|
Диапазон измерения реактивной мощности для варметров СР3020 с 1фн = 1 А, вар |
от -249 до +2491) |
|
Диапазон измерения активной мощности для ваттметров СР3020 с 1фн = 5 А, Вт |
от -1245 до +12451) |
|
Диапазон измерения реактивной мощности для варметров СР3020 с 1фн = 5 А, вар |
от -1245 до +12451) |
|
Диапазон частот входных напряжений и токов, Г ц |
от 48 до 52 |
|
Номинальный коэффициент активной мощности, cos9 |
1 |
|
Диапазон изменения коэффициента активной мощности (cos9) |
от -1 до +1 |
|
Номинальный коэффициент реактивной мощности (sm9) |
1 |
|
Диапазон изменения коэффициента реактивной мощности (sm9) |
от -1 до -0,5 |
|
при четырехпроводной схеме включения |
от +0,5 до +1 |
|
Диапазон изменения коэффициента реактивной мощности (sm9) |
от -1 до -0,6 |
|
при трехпроводной схеме включения |
от +0,6 до +1 |
|
Пределы допускаемой, приведенной к номинальному значению измеряемой мощности, основной погрешности измерений, %: |
±0,5 |
|
- активной | |
|
- реактивной мощности |
±1,0 |
|
Диапазон установки уставки допускаемого максимального значения активной мощности, Вт |
от 10 до 99-108 |
|
Диапазон установки коэффициента трансформации напряжения (Кн) |
от 1 до 20000 |
|
Наименование характеристики |
Значение |
|
Диапазон установки коэффициента трансформации тока (Кт) |
от 1 до 6000 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры, на каждые 10 оС изменения температуры, в рабочем диапазоне температур, %:
|
±0,25 ±0,5 |
|
1) - для коэффициентов трансформации напряжения и тока равных единице | |
Таблица 3 - Технические характеристики
|
Параметры электрического питания:
|
от 85 до 260 от 47 от 65 от 120 до 300 |
|
Потребляемая мощность, В^А, не более |
5 |
|
Габаритные размеры, мм, не более | |
|
- высота |
72 |
|
- ширина |
144 |
|
- длина |
160 |
|
Масса, кг, не более |
0,65 |
|
Нормальные условия измерений: | |
|
- температура окружающей среды, оС |
от +18 до +22 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от +5 до +40 |
|
- относительная влажность, при температуре +25 оС, % |
90 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
100000 |
наносится на маркировочный ярлык, расположенный на верхней плоскости корпуса, методом офсетной печати, и на титульных листах руководства по эксплуатации и формуляра типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность ваттметра СР3020
|
Наименование |
Обозначение |
Количество |
|
Ваттметр СР3020 |
- |
1 шт. |
|
Формуляр |
3ИУСН.395.001 |
1 экз. |
|
Ведомость принадлежностей |
3ИУСН.395.001 ЗИ |
1 экз. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
0ИУСН.140.001 РЭ |
1 экз. 1) |
|
Диск с описанием и технологической программой |
- |
1 шт. 1) |
|
1) на партию ваттметров СР3020, поставляемых в один почтовый адрес. | ||
Таблица 5 - Комплектность варметра СР3020
|
Наименование |
Обозначение |
Количество |
|
Варметр СР3020 |
1 шт. | |
|
Формуляр |
3ИУСН.395.002 |
1 экз. |
|
Ведомость принадлежностей |
3ИУСН.395.002 ЗИ |
1 экз. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
0ИУСН.140.001 РЭ |
1 экз. 1) |
|
Диск с описанием и технологической программой |
- |
1 шт. 1) |
|
1) на партию варметров СР3020, поставляемых в один почтовый адрес. | ||
приведены в разделе 7 «Порядок работы» «Ваттметры и варметры цифровые щитовые СР3020. Руководство по эксплуатации» 0ИУСН.140.001 РЭ.
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 30804.3.2-2013 Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний;
ГОСТ 30804.3.3-2013 Совместимость технических средств электромагнитная. Колебания напряжения и фликера, в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний;
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования;
Технические условия ТУ 4221-014-16851585-2002 Ваттметры и варметры цифровые щитовые СР3020.
ИзготовительОбщество с ограниченной ответственностью предприятие «ЗИП-Научприбор» (ООО предприятие «ЗИП-Научприбор»)
ИНН 2310012810
Адрес: 350072, г. Краснодар, ул. Московская, д. 5
Телефон (факс): (861) 252-29-40 (252-32-20)
Web-сайт: www.znp.ru
E-mail: znp@znp.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации метрологии и испытаний в Краснодарском крае и Республике Адыгея» (ФБУ «Краснодарский ЦСМ»)
Адрес: 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон (факс): (861)233-76-50, (861) (233-85-86)
Web-сайт: www.krasnodarcsm.ru
E-mail: info@ krasnodarcsm.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311581.
