ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики тепла «Гефест»

Счетчики тепла «Гефест» (далее по тексту - счетчики) предназначены для измерений количества тепловой энергии в водяных системах теплоснабжения.

Принцип действия счетчиков основан на измерении объема теплоносителя и разности температур в подающем и обратном трубопроводах системы отопления. Объем теплоносителя измеряется посредством подсчета количества оборотов вертушки, расположенной внутри датчика расхода и вращающейся под действием протекающего теплоносителя. Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части вертушки. Температура теплоносителя и разность температур теплоносителя в подающем и обратном трубопроводах измеряется при помощи комплекта платиновых термометров сопротивления - пары термометров сопротивления с номинальной статической характеристикой Pt1000 по ГОСТ 6651-2009.

Счетчики имеют моноблочное исполнение и состоят из тепловычислителя со встроенным датчиком расхода и комплекта термометров сопротивления.

Тепловычислитель - микропроцессорное электронное устройство с жидкокристаллическим дисплеем, кнопкой управления или магнитоуправляемым контактом. Тепловычислитель осуществляет вычисление, индикацию, архивирование и передачу следующих измеренных и вычисленных значений:

• - количества потребленной тепловой энергии Q с нарастающим итогом, Гкал;

• - объема теплоносителя в трубопроводе V с нарастающим итогом, м³;

• - температур теплоносителя в подающем t1 и обратном t2 трубопроводах и разности этих температур At, °С.

Счетчики оснащены автономной литий-тионил-хлоридной батареей, от которой осуществляется электропитание.

Счетчики выпускаются в следующих модификациях (исполнениях): Гефест 06.V1.I, Гефест 06.V1.R, Гефест 06.V1.M, Гефест 06.V1.F, Гефест 15.V2.I, Гефест 15.V2.R, Гефест 15.V2.M, Гефест 15.V2.F, Гефест 15.A1.I, Гефест 15.A1.R, Гефест 15.A1.M, Гефест 15.A1.F, Гефест 15.A2.I, Гефест 15.A2.R, Гефест 15.A2.M, Гефест 15.A2.F, отличающихся номинальным расходом теплоносителя (0,6 или 1,5 м3/ч), типом датчика расхода (V1, V2, A1, A2) и типом интерфейса связи (I - импульсный выход, R - интерфейс RS-485, M - интерфейс M-Bus, F - радиоканал).

Счетчики ведут часовые (глубина 64 суток), суточные (глубина 16 месяцев), месячные (глубина 20 лет) и годовые (глубина 20 лет) журналы, а также журнал нештатных ситуаций (глубина 512 записей).

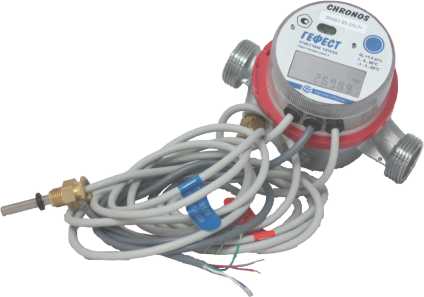

Общий вид счетчиков представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 2-4.

а)

б)                                        в)

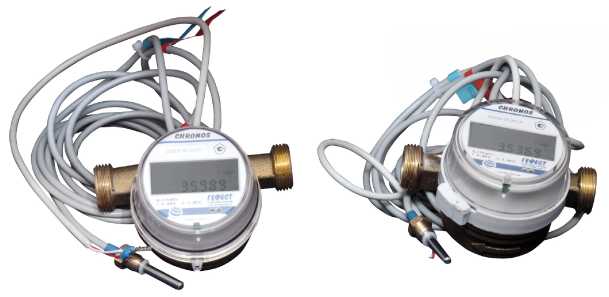

Гефест 06.V1.I, Гефест 06.V1.R, Гефест 06.V1.M, Гефест 06.V1.F,

Гефест 15.V2.I, Гефест 15.V2.R, Гефест 15.V2.M, Гефест 15.V2.F;

Гефест 15.A1.I, Гефест 15.A1.R, Гефест 15.A1.M, Гефест 15.A1.F;

Гефест 15.A2.I, Гефест 15.A2.R, Гефест 15.A2.M, Гефест 15.A2.F;

Рисунок 1- Общий вид счетчиков тепла

Гарантийная этикетка завода-изготовителя

или

поверительное клеймо в виде саморазрушающейся наклейки

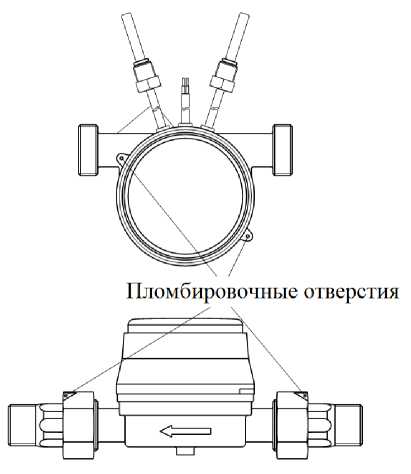

Р ис ун ок 2 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки на счетчики тепла Гефест 06.V1.I, Гефест 06.V1.R, Гефест 06.V1.M,

Гефест 06.V1.F, Гефест 15.V2.I, Гефест 15.V2.R, Гефест 15.V2.M, Гефест 15.V2.F

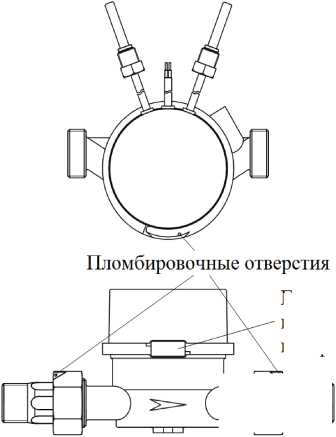

Рисунок 3- Схема пломбировки от несанкционированного доступа счетчиков тепла Гефест 15.A1.I, Гефест 15.A1.R, Гефест 15.A1.M, Гефест 15.A1.F

Пломбировочные отверстия

~         \ Гарантийная этикетка завода-изготовителя

или

||[—- ~   \   <, иоверительное клеймо в виде саморазрушающейся наклейки

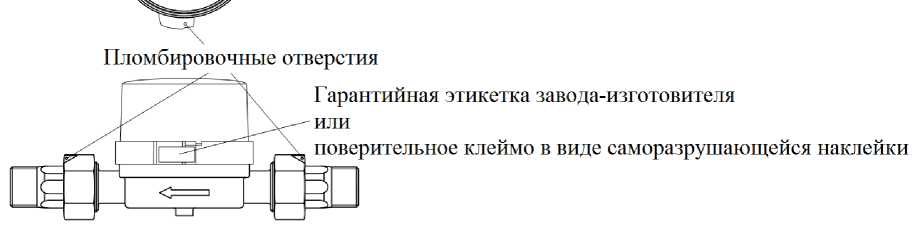

Р и с ун ок 4 - Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки на счетчики тепла Гефест 15.A2.I, Гефест 15.A2.R, Гефест 15.A2.M, Гефест 15.A2.F

Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на этикетку, расположенную под крышкой, типографским способом.

Внутреннее программное обеспечение (далее по тексту - ПО) записано в микроконтроллере счетчиков и предназначено для управления работой счетчиков, сбора, обработки и передачи измерительной информации.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью счетчиков.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2- Метрологические характеристики

Продолжение таблицы 2

Таблица 3- Основные технические характеристики

Продолжение таблицы 3

наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии или типографским способом и на титульный лист паспорта типографским способом.

Таблица 4- Комплектность средства . измерений

приведены в разделе 3 «Описание и работа счетчика тепла «Гефест»» документа СЭТ.469333.100 ПС «Счетчик тепла «Гефест». Паспорт».

ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

СЭТ.469333.100 ТУ «Счетчики тепла «Гефест». Технические условия».

Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ»)

ИНН 5506227284

Адрес: 644027, г. Омск, ул. Лизы Чайкиной, 8

Тел.: +7 (3812) 53-63-10

Web-сайт: http://set-omsk.ru/

E-mail: mail@set-omsk.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») ИНН 5502029980

Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru/

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «10» ноября 2022 г. № 2826

Лист № 1 Регистрационный № 69423-17                                           Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики холодной и горячей воды крыльчатые одноструйные ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ

Счётчики холодной и горячей воды крыльчатые одноструйные ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ предназначены для измерений объёма холодной питьевой воды и горячей сетевой воды в системах холодного и горячего водоснабжения в напорных трубопроводах.

Счётчики холодной и горячей воды крыльчатые одноструйные ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ состоят из корпуса с входным и выходным патрубками, крыльчатого преобразователя объёма и счётного механизма, расположенных в корпусе счётчика. Во входном патрубке счётчика установлен сетчатый фильтр для защиты от попадания в преобразователь объёма крупных механических частиц. Счётный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненным в виде стрелочных и роликовых указателей объёма. Крыльчатый преобразователь объёма и счётный механизм отделены друг от друга герметичной перегородкой. Счётчики ОВСХд, ОВСГд, ОВСТ дополнительно имеют магнитоуправляемый контакт, который формирует выходные импульсные сигналы, количество которых пропорционально объёму воды, измеренному счётчиком.

Принцип работы состоит в измерении числа оборотов крыльчатого преобразователя объёма, приводимого во вращение потоком воды, проходящей через счётчик. Вода через входной патрубок счётчика поступает в крыльчатый преобразователь объёма и через выходной патрубок попадает в трубопровод. Число оборотов крыльчатого преобразователя объёма пропорционально объёму воды, прошедшему через счётчик. Вращение крыльчатого преобразователя объёма через магнитную муфту, защищённую от внешних магнитных полей, передаётся на счётный механизм, преобразуется в значение измеренного объёма воды и выводится на показывающем устройстве счётчика. Магнитоуправляемые контакты счётчиков ОВСХд, ОВСГд, ОВСТ формируют импульсы, количество которых пропорционально объёму воды, прошедшему через счётчик.

Счётчики холодной и горячей воды крыльчатые ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ могут устанавливаться в горизонтальных и вертикальных трубопроводах.

Для защиты от несанкционированного доступа к механизму счётчиков ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ на корпусе устанавливают пломбу.

Счётчики ОВСХ, ОВСХд предназначены для измерений объёма холодной воды.

Счётчики ОВСГ, ОВСГд, ОВСТ предназначены для измерений объёма горячей воды.

Общий вид счётчиков холодной и горячей воды крыльчатых ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ приведён на рисунке 1.

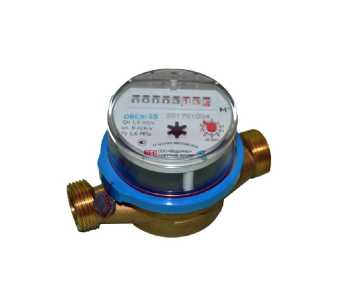

а) Счётчик воды крыльчатый ОВСХ-15

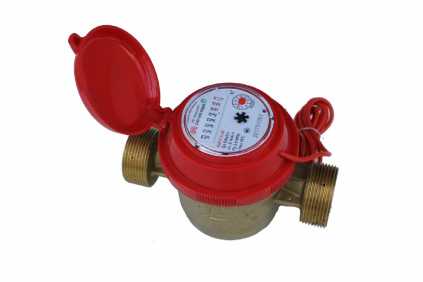

б) Счётчик воды крыльчатый ОВСГ-15

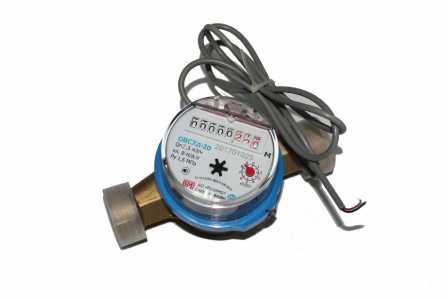

в) Счётчик воды крыльчатый ОВСХд-20       г) Счётчик воды крыльчатый ОВСГд-32

Рисунок 1 - Общий вид счётчиков холодной и горячей воды крыльчатых ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ

Схема пломбировки счётчиков холодной и горячей воды крыльчатых ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ приведена на рисунке 2.

Пломба с оттиском знака поверки

а) Счётчики воды крыльчатые ОВСХ и ОВСГ б) Счётчики воды крыльчатые ОВСХд, ОВСГд и ОВСТ

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

отсутствует

Таблица 1 - Метрологические характеристики счётчиков холодной и горячей воды крыльчатых одноструйных ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ.

Таблица 2 - Технические характеристики счётчиков холодной и горячей воды крыльчатых од-

наносят на лицевую панель счётчика методом фотопечати и на титульный лист паспорта счётчика типографским способом.

аблица 3 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к счётчикам холодной и горячей воды крыльчатым ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ

ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования»;

ГОСТ Р 50601-93 «Счётчики питьевой воды крыльчатые. Общие технические условия»;

ТУ 26.51.63-001-86677309-2017 «Счётчики холодной и горячей воды крыльчатые одноструйные ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ».

Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)

ИНН 5029217654

Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2

Тел.: (985)397-21-18, (925)325-67-58

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы (ФГУП «ВНИИМС»)

ИНН 7736042404

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс (495)437-55-77/437-56-66

Web-сайт: www/vniims.ru

Е-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
