1.	Весы вагонные неавтоматического действия	всв	52197-12	Закрытое акционерное общество «ВЕС-СЕРВИС» (ЗАО «ВЕС-СЕРВИС»), Адрес: 192007, Россия, г. Санкт-Петербург, Камчатская ул., д.9 литер. В, пом. 11Р	Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС»), Адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д.4, лит. А, помещение 11-Н			Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС»), г. Санкт-Петербург
2.	Термопреобразователи сопротивления погружные	TOP, PTOP	69409-17	Общество с ограниченной ответственно стью «ОЛИЛ» (ООО «ОЛИЛ»), Юридический адрес: 125319, Россия, г. Москва, ул. 1-я Аэропортовская, дом 6, пом. VI, комн. 1-4	Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»), Юридический адрес: 125057, г. Москва, проспект Ленинградский, дом 57, э. цокольный, и. II, ком 15, оф. 1			Общество с ограниченной ответственностью «ОЛИЛ» (ООО «ОЛИЛ»), г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» октября 2022 г. № 2637

Лист № 1 Регистрационный № 69409-17 Всего листов 19

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления погружные TOP, PTOP

Назначение средства измерений

Термопреобразователи сопротивления погружные ТОР, РТОР (в дальнейшем термопреобразователи), предназначены для измерений температуры газообразных, жидких и твердых сред во взрывоопасных и взрывобезопасных зонах.

Описание средства измерений

Принцип действия термопреобразователей основан на свойстве платины, изменять свое сопротивление с изменением температуры. Термопреобразователи могут иметь обычную жесткую конструкцию или гибкую конструкцию - представляющую собой металлическую оболочку из нержавеющей стали с минеральной изоляцией , внутри которой расположен чувствительный элемент и внутренние выводы. Чувствительный элемент представляет собой спираль из платиновой проволоки помещенную в заполненный порошком безводной окиси магния или алюминия керамический чехол. Чувствительный элемент, соединяется при помощи выводов с клеммной головкой (разъемом), закрепленной на защитном корпусе, или же внутренние проводники выведены через уплотнение в наружной части защитного корпуса. Термопреобразователи по количеству чувствительных элементов могут быть одинарными или сдвоенными. Термопреобразователи ТОР имеют 71 модификацию, термопреобразователи РТОР имеют 3 модификации, отличающиеся, конструктивным исполнением, наличием или отсутствием головки (разъема), и диапазоном измеряемых температур. Термопреобразователи модификации РТОР-533 являются трехзонными.

Общий вид термопреобразователей приведен на рисунках 1

Приказ Росстандарта №2637 от 19.10.2022, https://oei-analitika.ru

TOPGB-55

TOPGN-1

TOPGN-11

TOPGN-54

TOPGB-1 TOPGB-11

TOPSWG

TOPSWT

ТОРТ

TOPE

TOPGNN-2

TOPE-89

TOPGSP-1

TOPWO-1

TOP-145

TOP-216

TOPCV-1

TOPCVE-1

TOPW-1

TOPWE-1

TOPK-849P,

TOPK-849Z

TOPSZ-157,

TOPSZE-157

TOPO-831

TOPZ-850

TOPGB-Exi

TOPGN-Exi

TOPT-Exi

TOPP-Exi

TOPZ-842Exi

TOPGB-Exd TOPGN-Exd TOPP-Exd

TOPSWT-Exd

TOPSWG-Exd

TOPI-Exd

TOPT-Exd

TOPSW-Exd

PTOP-453

PTOP-533

PTOP-186

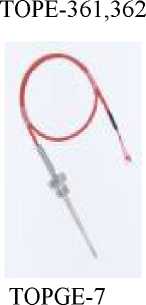

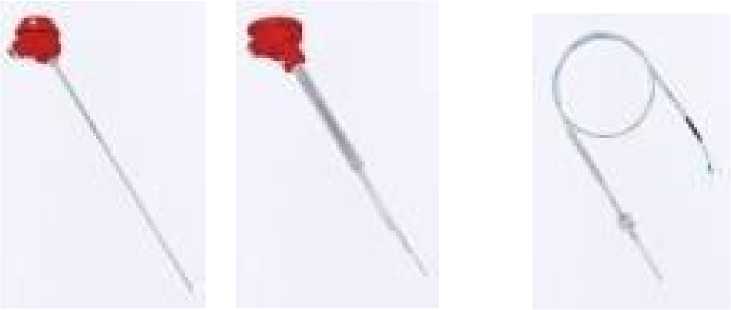

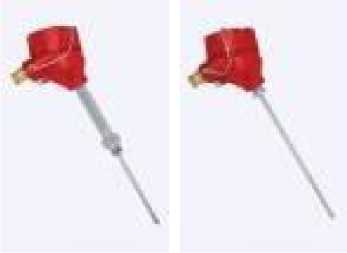

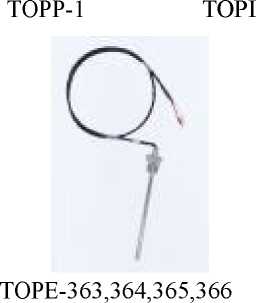

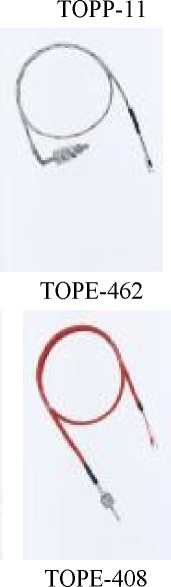

Рисунок 1- Общий вид термопреобразователей сопротивления погружных ТОР, РТОР

Пломбирование термопреобразователей сопротивления не предусмотрено

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 1-Метрологические характеристики

Наименование характеристики	Значение характеристики для модификаций
	TOPGB-1 TOPGB-11 TOPGB-55	TOPGN-1	TOPGN-11 TOPGN-54 TOPGN-55	TOPGI-1	TOPGE
Номинальная статическая характеристика, (НСХ)	PtlOO
Класс допуска	АА, А, В по ГОСТ 6651 -2009
Номинальное значение сопротивления при 0 °C, Ом	100,1000
Диапазон измерений температуры, °C	от - 50 до +150 от - 100 до +150 от - 200 до +150	от -50 до ±250 от -100 до ±450 от -200 до ±600	от -50 до ±250 от -100 до + 450 от - 200 до+550	от -50 до ±250 от -100 до ±450 от -200 до ±600	от 0 до ±150 от - 30 до ±300 от - 50 до ±400
Т емпературный коэффициент ,°С^-1	0,00385
Пределы допускаемой абсолютной погрешности,°C	класс АА ±(0,1 + 0,0017 It 1 ), класс А ±(0,15 + 0,002ltl) , класс В ±(0,3 + 0,005 Itl) , где t-измеренная температура

Тродолжение таблицы 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики для модификаций
	TOPGWN-4	TOPGNS	TOPSW	TOPSWG TOPSWT TOPP-1 TOPI	ТОРР-11 ТОРТ
Номинальная статическая характеристика, (НСХ)	PtlOO
Класс допуска	АА, А, В по ГОСТ 6651 -2009
Номинальное значение сопротивления при 0 °C, Ом	100
Диапазон измерений температуры, °C	от -50 до ±250 от -100 до ±450 от -200 до ±550	от 0 до ±150 от -30 до ±300 от -200 до ±400	от -50 до ±250 от -100 до ±450 от 0 до ±540	от -50 до ±250 от -100 до+450 от -200 до +600	от -50 до +250 от -100 до +450 от -200 до +550
Т емпературный коэффициент, °C'¹	0,00385
Пределы допускаемой абсолютной погрешности, °C	класс АА±(0,1 + 0,0017 It 1 ), класс А ±(0,15 + 0,002ltl) , класс В ±(0,3 + 0,005Itl), где t-измеренная температура

Продолжение таблицы 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики для модификаций
	ТОРЕ ТОРЕ-361, ТОРЕ-363, ТОРЕ-462 362 364,365,366	TOPWO-1	TOPGNN-2	TOPGE-7	ТОРЕ-89
Номинальная статическая характеристика, (НСХ)	РН00
Класс допуска	АА, А, В по ГОСТ 6651 -2009
Номинальное значение сопротивления при 0 °C, Ом	100
Диапазон измерений температуры, °C	от 0 до +150 от - 30 до +300 от - 50 до +400	от 0 до ±150 от -30 до ±300 от -50 до ±400	от -50 до ±250 от -100 до+ 450 от -200 до ±500	от 0 до ±150 от -30 до ±300 от -50 до ±400	от 0 до ±150 от -30 до ±200 от -50 до ±200
Т емпературный коэффициент, °C'¹	0,00385
Пределы допускаемой абсолютной погрешности, °C	класс АА ±(0,1 + 0,0017 It 1 ); класс А ±(0,15 + 0,0021 tl) ; класс В ±(0,3 ± 0,005 It 1), где t-измеренная температура

Продолжение таблицы 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	TOPGSP-1	ТОРЕ-408	ТОР 145	ТОР 172	ТОР216	ТОР226 ТОР231 rOPE-L0384
Номинальная статическая характеристика, (НСХ)	PtlOO
Класс допуска	АА, А, В по ГОСТ 6651 -2009
Номинальное значение сопротивления при 0 °C, Ом	100
Диапазон измерений температуры, °C	от 0 до ±150 от -30 до+150 от -40 до ±150	от 0 до ±150 от -30 до+ 250 от -50 до ±250	от 0 до ±150 от -30 до ±150 от -50 до ±150	от 0 до ±150 от -30 до ±180 от -50 до 180	от 0 до ±150 от -30 до ±200 от -50 до ±200	от 0 до ±150 от -30 до ±180 от -50 до 180
Т емпературный коэффициент, °C'¹	0,003850
Пределы допускаемой абсолютной погрешности, °C	класс АА±(0,1 ± 0,0017 It 1 ); класс А ±(0,15 ± 0,0021 tl) ; класс В ±(0,3 ± 0,005 It 1), где t-измеренная температура

Продолжение таблицы 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	ТОРЕ-413	ТОРЕ-414	ТОРТ-287	ТОРА-1	ТОРЕ-142	ТОРСУ-1	TOPCVE-1
Номинальная статическая характеристика, (НСХ)	PtlOO
Класс допуска	АА, А, В по ГОСТ 6651 -2009
Номинальное значение сопротивления при 0 °C, Ом	100
Диапазон измерений температуры, °C	от 0 до +150 от -30 до+200 от -50 до +200	от 0 до ±150 от -30 до+200 от -50 до +200	от 0 до +150 от -30 до +200 от -40 до +200	от 0 до +150 от -30 до +150 от -50 до +150	от 0 до +150 от-30 до+250 от-50 до+250	от 0 до+100	от 0 до+100
Т емпературный коэффициент, °C'¹	0,003850
Пределы допускаемой абсолютной погрешности,°C	класс АА ±(0,1 + 0,0017 It 1 ); класс А ±(0,15 + 0,0021 tl) ; класс В ±(0,3 ± 0,005 It 1), где t измеренная температура

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	TOPW-1	TOPSZ-157	TOPSZE-157	ТОРК-849Р	TOPK-849Z	ТОРО-831	TOPZ-850
Номинальная статическая характеристика, (НСХ)	PtlOO
Класс допуска	АА, А, В по ГОСТ 6651 -2009						В по ГОСТ 6651-2009
Номинальное значение сопротивления при 0 °C, Ом	100
Диапазон измерений температуры, °C	от 0 до +150 от -30 до+300 от -50 до +400	от 0 до +250 от 0 до +450	от 0 до +180	от -40 до +85		от 0 до +85 от -30 до +85 от -40 до +85	от -40 до +85
Т емпературный коэффициент, °C'¹	0,003850
Пределы допускаемой абсолютной погрешности,°C	класс АА ±(0,1 + 0,0017 It 1 ); класс А ±(0,15 + 0,0021 tl) ; класс В ±(0,3 + 0,005 It 1), где t измеренная температура

Продолжение таблицы 1 - Мет	дологические характеристики
Наименование характеристики	Значение характеристики для модификаций
	TOPGB-Exi,	TOPGN-Exi,	ТОРТ- TOPP- TOPSW- TOPGWN- Exi Exi Exi Exi	TOPSWT- TOPSWG- TOPI-Exi Exi Exi	TOPE-Exi
Номинальная статическая характеристика, (НСХ)	PtlOO
Класс допуска	АА, А, В по ГОСТ 6651 -2009
Номинальное значение сопротивления при 0 °C, Ом	100
Диапазон измерений температуры, °C	от 0 до +150 от - 50 до +150 от -200 до+150	от 0 до ±150 от -30 до ±400 от -200 до ±550	от 0 до ±150 от ±50 до ±400 от -200 до+550	от 0 до ±150 от ±50 до ±400 от - 200 до+600	от 0 до 150 от -ЗОдо ±250 от -40до ±550
Т емпературный коэффициент, °C'¹	0,003850
Пределы допускаемой абсолютной погрешности, °C	класс АА ±(0,1 + 0,0017 It 1 ); класс А ±(0,15 + 0,0021 tl) ; класс В ±(0,3 + 0,005 It 1), где t-измеренная температура

Продолжение таблицы 1 - Метрологические характеристики

Наименование характеристики	Значение характеристики для модификаций
	TOPZ-842Exi	TOPGB-Exd	TOPGN-Exd	TOPP-Exd TOPT-Exd TOPSW- TOPSWT- TOPSWG- TOPI-Exd Exd Exd Exd
Номинальная статическая характеристика, (НСХ)	PtlOO
Класс допуска	АА, А, В по ГОСТ 6651 -2009
Номинальное значение сопротивления при 0 °C, Ом	100
Диапазон измерений температуры, °C	от 0 до +85 от -30 до +85 от -50 до +85	от 0 до +150 от -50 до +150 от -200 до+150	от -50 до+250 от -50 до+ 400 от -200 до +550	от 0 до +150 от -50 до +400 от -200 до +550
Т емпературный коэффициент ,°С^-1	0,003850
Пределы допускаемой абсолютной погрешности, °C	класс АА ±(0,1 + 0,0017 It 1 ); класс А ±(0,15 + 0,0021 tl) ; класс В ±(0,3 +0,005 It 1), где t- измеренная температура

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	РТОР-453	РТОР-533	РТОР-186
Номинальная статическая		PtlOO
характеристика, (НСХ)
Класс допуска	АА, А, В по ГОСТ 6651 -2009
Номинальное значение		100
сопротивления при 0 °C, Ом
Диапазон измерений	от 0 до +150	от 0 до ±150	от 0 до ±150
температуры, °C	от -30 до +200	от -30 до ±200	от -30 до ±200
	от -50 до +550	от -50 до ±500	от -50 до ±400
Т емпературный
коэффициент, °C'¹		0,003850
Пределы допускаемой	класс АА ±(0,1 + 0,0017 It 1 ); класс А ±(0,15 ± 0,0021 tl) ; класс В ±(0,3 ± 0,005 It 1), где t-измеренная
абсолютной погрешности, °C		температура

Таблица 2- Основные технические характеристики

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	TOPGB-1	TOPGB-11	TOPGB-55	TOPGN-1	TOPGN-11	TOPGN-54	TOPGN-55	TOPGI-1	TOPGE
Схема внутренних соединений	2-х, 3-х, 4-х проводная
Время термической реакции, to,5 в воде, с	от 12 до 20	от 27 до 35	от 12 до 35	от 12 до 45	от 27 до 35	от 12 до 35	от 12 до 35	от 5 до 20	от 7 до 35
Масса, кг, не более	1,4	2,3	1,4	2,7	2,4	2,9	2,1	2,1	0,5
Степень защиты от воды и пыли	IP55	1Р55,(1Р65 по заказу)	IP54	IP54	1Р55,(1Р65 по заказу)	IP54	IP54	1Р55,(1Р65 по заказу)	IP53
Длина монтажной части, мм	от 50 до 1000	от 50 до 2000	от 50 до 1500	от 50 до 2000			от 50 до 1500		от 30 до 100
Диаметр погружаемой части, мм	6;8	9;11	6; 8; 9;10	6; 9;12	9;11	6, 8, 9, 10	6, 8, 9, 10	3;4,5;6;8	4;6;7;10
Материал защитной арматуры	Нержавеющая сталь 0H18N10T
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -относительная влажность, %	от -50 до +80 95 при +35°С
Средний срок службы, лет	12
Наработка на метрологический отказ, ч	60000

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	TOPGWN-4	TOPGNS	TOPSW	TOPSWG	TOPSWT	ТОРР-1	TOPI	ТОРР-11	ТОРТ
Схема внутренних соединений	2-х, 3-х, 4-х проводная
Время термической реакции, to,5 в воде,, с	12	от 12 до 20	от 85 до 151	от 20 до 52		от 27 до 57	от 12 до 45	от 27 до 57	35
Масса, кг, не более	1,5	1,3	1,3	1,8	1,8	2,7	2,1	3,1	2,6
Степень защиты от воды и пыли	IP55	IP65	1Р55,(1Р65 по заказу)			IP54	IP55	IP55, (IP65 по заказу)
Длина погружаемой части, мм	от 50 до 1500	от 50 до 1000	135, 205, 265, 385	от 325 до 570		от 50 до 2000		от 50 до 2000
Диаметр погружаемой части, мм	6	6; 8;	18;24	8; 9; 10; И; 12; 14		9; 10; 11; 12; 14; 15	6; 8; 10; 12	9; 11;12; 14; 15	11
Материал защитной арматуры	сталь 0Р	118N10T	сталь 15НМ	сталь H25N20S2		сталь 0H18N10T, H25N20S2, H18JS	сталь 0H18N10T	сталь 0H18N10T, H25N20S2	сталь 0H18N10T
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -относительная влажность, %	от -50 до +80 95 при +35°С
Средний срок службы, лет	12
Наработка на метрологический отказ, ч	60000

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	ТОРЕ	ТОРЕ-361, 362	ТОРЕ-363, 364,365,366	ТОРЕ-462	TOPWO-1	TOPGNN-2	TOPGE-7	ТОРЕ-89
Схема внутренних соединений	2-х, 3-х, 4-х проводная
Время термической реакции, to,9 в воде, с	от 5 до 35	от 5 до 20	от 7 до 20	от 12 до 20	от 10 до 52	12	от 7 до 12	20
Масса, кг, не более	0,5	1,1		0,5	1,8	2,5	0,5	0,5
Степень защиты от воды и пыли	IP53			ЕР53		ЕР55	IP53
Длина погружаемой части, мм	от 50 до 1500	от 50 до 1000		от 50 до 150	от 50 до 1000	от 200 до 1500	от 55 до 250	500
Диаметр погружаемой части, мм	3; 4; 4,2; 5; 6; 7; 8; 10	3;4; 5; 6; 8	4; 5; 6; 8	6; 8	5; 6; 8; 9; 10; 14	6	4; 6	8
Материал защитной арматуры	никелированная латунь+ сталь 0H18N10T	сталь 0H18N10T
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -относительная влажность, %	от -50 до +80 95 при +35°С
Средний срок службы , лет	12
Наработка на метрологический отказ, ч	60000

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	TOPGSP-1	ТОРЕ-408	ТОР 145	ТОР 172	ТОР216	ТОР226	ТОР231	ГОРЕ-Ь0384
Схема внутренних соединений	2-х, 3-х, 4-х проводная
Время термической реакции, to,9 в воде, не более, с	от 27 до 52	7	от 12 до 20	12	от 12 до 20		12	7
Масса, кг, не более	ЗД	2,7	0,5	0,5	0,6		0,5	0,5
Степень защиты от воды и пыли	IP53	IP53	IP54	IP53	IP54		IP53	IP53
Длина погружаемой части, мм	от 200 до 2000	38	85; 96	48	от 70 до 700		55	39
Диаметр погружаемой части, мм	9; И; 14	3,6	6; 8	5,8	6; 8		5,2	3,5
Материал защитной арматуры	сталь 0H18N10T			латунь	сталь 0H18N10T		латунь	сталь 0H18N10T
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -относительная влажность, %	от -50 до +80 95 при +35°С
Средний срок службы, лет	12
Наработка на метрологический отказ, ч	60000

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	ТОРЕ-413	ТОРЕ-414	ТОРТ-287	ТОРА-1	ТОРЕ-142	ТОРСУ-1	TOPCVE-1
Схема внутренних соединений	2-х, 3-х, 4-х проводная
Время термической реакции, to,9 в воде, не более, с	от 7 до 12	7	от 12 до 35	5	12	от 27 до 35	от 27 до 35
Масса, кг, не более	1,5;	1,3	1,5	2,1	0,6	2,6	2,6
Степень защиты от воды и пыли	IP53	IP53	IP54	IP53	IP53	IP54	IP54
Длина погружаемой части, мм	от 50 доЮОО		от 50 до 1000	от 50 до 1000	от 50 до 115	от 200 до 1950
Диаметр погружаемой части, мм	4; 6 \| 4		6; 8; 9; 11	3	6	9;11	9;11
Материал защитной арматуры	сталь 0H18N10T				тефлон	тефлон	тефлон
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -относительная влажность, %	от -50 до +80 до 95 при+35°С
Средний срок службы, лет	12
Наработка на метрологический отказ, ч	60000

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	TOPW-1	TOPSZ-157	TOPSZE-157	ТОРК-849Р	TOPK-849Z	ТОРО-831	TOPZ-850
Схема внутренних соединений			2-х, 3	-х, 4-х проводная
Время термической реакции, to,9 в воде, не более, с	12	от 35 до 57	от 35 до 57	12	12	12	12
Масса, кг, не более	1,8	2,5	1,8	0,5	0,5	0,5	0,5
Степень защиты от воды и пыли	IP54	IP54	IP54	IP67	IP67	IP67	IP67
Длина погружаемой части, мм	от 50 до 1000	от 300 до 680	от 300 до 680	от 50 до 1000	от 50 до 1000	35	35
Диаметр погружаемой части, мм	6	10;15	10;15	6	6	6	6
Материал защитной арматуры	сталь 0H18N10T	стекло	стекло	сталь 0H18N10T	таль 0H18N10T	сталь ОТ	118N10T
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -относительная влажность, %	от -50 до +80 до 95 при+35°С
Средний срок службы, лет	12
Наработка на метрологический отказ, ч	60000

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	TOPGB- Exi	TOPGN- Exi	TOPT-Exi	TOPP-Exi	TOPSW- Exi	TOPGWN- Exi	TOPSWT- TOPSWG- Exi Exi	TOPI-Exi	TOPE-Exi
Схема внутренних соединений	2-х, 3-х, 4-х проводная
Время термической реакции, to,9 в воде, с	27	от 27 до 52	35	от 45 до 57	от 85 до 151	от 27 до 52	от 45 до 67	от 5 до 20
Масса, кг, не более	2,4	2,5	2,8	3,5	1,5	1,5	2,2	2,4	1,1
Степень защиты от воды и пыли	IP65	IP65	IP65	IP65	IP65	IP65	IP65	IP65	IP65
Длина погружаемой части, мм	от 50 до 2000		от 50 до 2000		250, 290, 350, 310	от 50 до 2000	от 305 до 1000	от 100 до 2000	от 50 до 1000
Диаметр погружаемой части, мм	9	9;11;14	11	12;14;15	18,24	9;10;11;12;14	12;16	3;4,5;6;8	3;4;5;6;8
Материал защитной арматуры	сталь 0H18N		ЮТ	сталь 0H18N10T, H25N20S2, H18JS	сталь 15ХМ	сталь 0HI8NI0"
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -относительная влажность, %	от -50 до +80 95 при +35°С
Средний срок службы, лет	12
Наработка на метрологический отказ, ч	60000
Маркировка взрывозащиты	Ex ia IMa ;0Ex ia ПС T6Ga; Ex iaIIIC 85°CDa

Наименование характеристики	Значение характеристики для модификаций
Наименование характеристики	TOPZ-842Exi	TOPGB- Exd		TOPGN- Exd	TOPP-Exd	TOPT-Exd	TOPSW- Exd	TOPSWT- Exd	TOPSWG- Exd	TOPI-Exd
Схема внутренних соединений	2-х, 3-х, 4-х проводная
Время термической реакции, to,9 в воде, с	от 27 до 52	от 27 до 52			от 35 до 57	от 35 до 52	от 85 до 237	67	67	от 5 до 12
Масса, кг, не более	2,6	2,7		2,8	3,7	3,1	1,9	2,5	2,5	2,9
Степень защиты от воды и пыли	IP53	IP68			IP68	IP68	IP68	IP68	IP68	IP68
Длина погружаемой части, мм	от 150 до 2000	от 50 до 2000			от 100 до 2000	от 50 до 2000	259, 301, 359, 379	от 315 до 785	от 315 до 785	от 100 до 2000
Диаметр погружаемой части, мм	9; 10; И; 12; 14	9;11;12;14			10;12;14;15	11;12;14	18;24;32	16	16	3;6
Материал защитной арматуры	сталь 0H18N10T				Сталь H25N20S2, H18JS	Сталь 0H18N10T	Сталь 15ХМ	Сталь 15 ХМ 0H18N10T	Сталь 0H18N10T	Сталь ХН78Т, 0H18N10T
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -относительная влажность, %	от -50 до +80 до 95 при +35°С
Средний срок службы, лет	12
Наработка на метрологический отказ, ч	60000
Маркировка взрывозащиты	Ex ia I Ма ; ОЕх ia ПС T6Ga; Ex iaIIIC 85°CDa		Ex d I Mb X; 1 Ex d IIC T6Gb X; Ex tb IIIC 85°C DbX

Наименование характеристики	Значение ха	эактеристики для модификаций
Наименование характеристики	РТОР-453	РТОР-533	РТОР-186
Схема внутренних соединений	2-х, 3-х, 4-х проводная
Время термической реакции, to,9 в воде, не более, с	от 5 до 12	5	от 5 до 12
Масса, кг, не более	1,0	2,6	1,8
Степень защиты от воды и пыли	IP53	IP53	IP53
Длина погружаемой части, мм	от 250 до 700	от 50 до 2000	от 50 до 700
Диаметр погружаемой части, мм	3; 4,5; 6	3	3;6
Материал защитной арматуры	Нержавеющая сталь 0Н18N1 ОТ
Условия эксплуатации: -диапазон температуры окружающего воздуха, °C -относительная влажность, %	от -50 до +80 до 95 при +35
Средний срок службы, лет	12
Наработка на метрологический отказ, ч	60000

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Кол-во	Примечание
Термопреобразователь	В соответствии с заказом	1 шт.
Паспорт	О230-40511-002ПС	1 экз.	На каждый термопреобразователь
Руководство по эксплуатации	О230-40511-002РЭ	1 экз.	1 экз. на партию идентичных термопреобразователей, отгружаемых в один адрес
Гильза защитная Зажимное крепление Фланцевое крепление		* _* _*
*По дополнительному запросу

Сведения о методиках (методах) измерений отсутствуют.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления погружным ТОР, РТОР

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;

ТУ 26.51.51-002-11517781-2017 Термопреобразователи сопротивления погружные ТОР, РТОР. Технические условия.

Изготовитель

Общество с ограниченной ответственностью "ОЛИЛ" (ООО "ОЛИЛ")

ИНН 7714883756

Юридический адрес: 125057, г. Москва, проспект Ленинградский, дом 57,

эт. цокольный, п. II, ком 15, оф. 1

Телефон (факс) .(495) 543-88-54, (495) 545-28-94

E-mail: 7@olil.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологии им. Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес:190005, г. Санкт- Петербург, Московский пр., д.19

Телефон (факс) (812) 251-76-01, (812) 713-01-14

Web-сайт www.vniim.ru E-mail info@vniim.ru

Уникальный номер в реестре аккредитованных лиц № RA.RU.311541.

Лист № 1

Всего листов 5

Регистрационный № 52197-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы вагонные неавтоматического действия ВСВ

Назначение средства измерений

Весы вагонные неавтоматического действия ВСВ (далее - весы) предназначены для определения массы железнодорожных вагонов.

Описание средства измерений

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), соединительной коробки и электронного устройства, которое представляет результаты взвешивания в единицах массы, выполняет аналогово-цифровое преобразование выходного сигнала весоизмерительного датчика и дальнейшую обработку данных, имеет клавиши управления весами и дисплей для отображения результатов взвешивания, переданного через цифровой интерфейс взвешивающего модуля.

ГПУ включает в себя несколько взвешивающих платформ, а также промежуточные и подъездные платформы. Силовой каркас взвешивающей платформы выполнен из высокопрочной стали и опирается на четыре весоизмерительных тензорезисторных датчика (далее - датчики). Промежуточные платформы находятся между взвешивающими платформами. Подъездная платформа устанавливается между взвешивающей платформой и внешним участком рельсового пути. Платформы ГПУ устанавливаются либо на единый железобетонный фундамент либо на раму, установленную на нижнее строение железнодорожного пути. Общий вид весов представлен на рисунке 1.

В весах используются:

- датчики весоизмерительные тензорезисторные С, модификации C16i, C16A (Госреестр № 60480-15);
- датчики весоизмерительные тензорезисторные модели ZS (Госреестр № 57674-14);
- датчики весоизмерительные тензорезисторные АСТ (Госреестр № 48820-11).

Весоизмерительный прибор представляет собой электронное устройство со специализированным микропроцессором. В весах используется весоизмерительный прибор модели НВТ (индикатор). В случае использования цифровых датчиков в весах используется весоизмерительные приборы DIS2116 (терминал), госреестр № 61809-15. Общий вид весоизмерительных приборов представлен на рисунке 2.

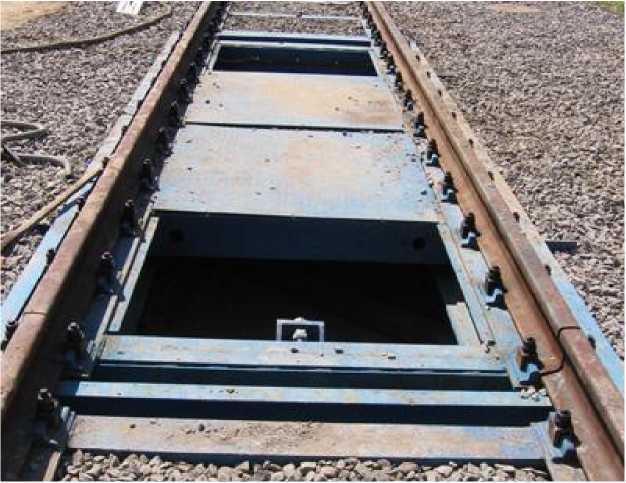

Рисунок 1 - Общий вид ГПУ весов

Прибор НВТ

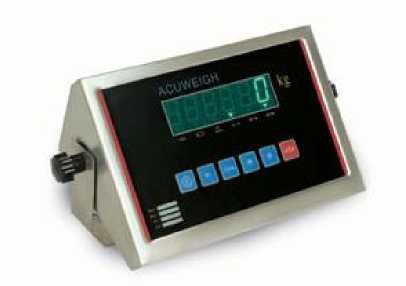

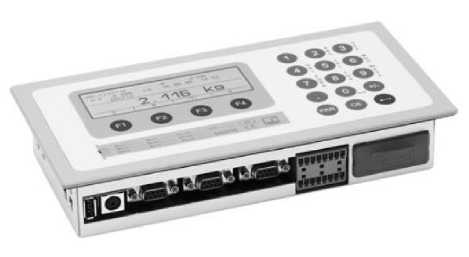

Прибор DIS2116

Рисунок 2 - Общий вид весоизмерительного прибора

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого вагона деформации упругих элементов датчиков в аналоговый электрический сигнал, пропорциональный массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей весоизмерительного прибора.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство слежения за нулем (T.2.7.3);
- устройство выборки массы тары (T.2.7.4.1);
- полуавтоматическое устройство установки нуля (T.2.7.2.2);
- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);
- показывающее устройство с расширением (Т.2.6).

Модификации весов имеют обозначение вида ВСВ-[1][2][3], где

[1] - обозначение конструкции:

А - одна взвешивающая платформа;

С - две взвешивающих платформы;

Т - три взвешивающих платформы;

Р - бесфундаментная установка весов;

[2] - максимальная нагрузка Мах в кг: 60000; 80000; 100000; 120000; 150000; 200000.
[3] - D обозначение весов с цифровыми датчиками C16i (необязательный параметр);

В зависимости от заказа весы оснащаются различными интерфейсами связи (RS232, RS485, COM, USB), разъемом дополнительной клавиатуры для ввода параметров (только для весов с прибором DIS2116), узлами для настольного или настенного размещения прибора, коллектора сигнала датчиков.

Пример обозначения весов: BCB-C6000OD-2.

Класс точности, значение максимальной нагрузки Max, значение минимальной нагрузки Min, поверочный интервал e, диапазон уравновешивания тары наносятся на лицевую панель весоизмерительного прибора.

Для защиты от несанкционированного доступа, настройки и вмешательства используется пломбировка корпуса (рисунки 3 - 5).

Место пломбировки.

Рисунок 3 - Схема пломбировки соединительной коробки от несанкционированного доступа

Рисунок 4 - Схема пломбировки весоизмерительного прибора модели НВТ от несанкционированного доступа (вид сзади)

Место пломбировки

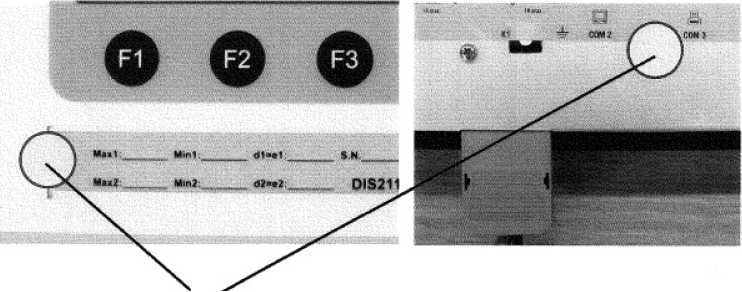

Рисунок 5 - Схема пломбировки весоизмерительного прибора модели DIS2116 от несанкционированного доступа

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным управлением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, в приборах НВТ используется пломбируемая перемычка, расположенная на печатной плате прибора, а в приборах DIS2116 - пломбируемый переключатель.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в табл. 1. Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение для
Идентификационные данные (признаки)	НВТ	DIS2116
1	2	3
Идентификационное наименование ПО	-	-
Номер версии (идентификационный номер) ПО	10.9	P 104
Цифровой идентификатор ПО	-	-

Метрологические и технические характеристики

Таблица 2 - Метрологические и технические характеристики

Метрологическая характеристика	Значение
Класс точности по ГОСТ OIML R 76-1-2011	III
Максимальная нагрузка, Max, т	от 60 до 200
Поверочный интервал, е, кг	от 20 до 100
Действительная цена деления шкалы d, кг	от 20 до 100
Число поверочных интервалов, n	< 3000
Диапазон уравновешивания тары	100 % Мах
Диапазон температур для ГПУ - при использовании датчиков ZS, АСТ, °С	от -30 до +40
- при использовании датчиков C16i, °С	от -40 до +50
- при использовании датчиков С16A, °С	от -50 до +50
Диапазон температур для весоизмерительного прибора, °С	от -10 до +40

Параметры электропитания при использовании прибора НВТ:

Параметры электропитания от сети переменного тока: напряжение, В................................................................................................................ 220 *10%%

частота, Гц......................................................................................................................... 50±1

Параметры электропитания от встроенной аккумуляторной батареи: напряжение, В ..............................................................................................................6,0±0,1

Параметры электропитания при использовании прибора DIS2116

Параметры электропитания от тока, В............................................................................от 10 до 30

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе весоизмерительного прибора и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

I Наименование	Обозначение	Количество
Весы	-	1 шт.
Руководство по эксплуатации	ВС 07.00.00РЭ	1 шт.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам вагонным неавтоматического действия ВСВ

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»;

ВС ТУ 4274-012-50062845-2012 «Весы вагонные неавтоматического действия ВСВ. Технические условия».

Изготовитель

Акционерное общество «ВЕС-СЕРВИС» (АО «ВЕС-СЕРВИС»)

ИНН 7814099626

Адрес: 197374, г. Санкт-Петербург, ул. Оптиков, д.4, лит. А, помещение 11-Н

Тел.: 8 800 775-84-02

Web-сайт: www.vesservice.com

E-mail: info@vesservice.com

Испытательный центр

ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон (факс): (495) 437-5577, 437-5666

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер в реестре аккредитованных лиц № 30004-08.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

19 октября 2022 г.

2637

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

за собой.
4. Контроль за испол<ени^ддаадаК'йдаЖМад^ЛЯ1(?

хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Заместитель Руководителя |

Сертификат: 029D109B000BAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27,12.2021 до 27.12.2022

Е.Р.Лазаренко

Техническая поддержка

1125 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2637 от 19.10.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

1125 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2637 от 19.10.2022

Текст приказа Росстандарта № 2637 от 19.10.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
