МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

06 октября 2022 г.

Москва

О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 27 апреля 2020 г. № 841 «Об утверждении типов средств измерений»

В связи с технической ошибкой приказываю:

• 1. Внести изменения в пункт 21 приложения к приказу от 27 апреля 2020 г. № 841 «Об утверждении типов средств измерений», заменив описание типа, изложив его в прилагаемой редакции.

• 2. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

г                   ..... \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ

Сертификат: 029D1Q9BOOOBAE27A64C995DDBO6O2O3A9 Кону выдан: Лазаренко Евгений Русланович действителен: с 27.12.2021 до 27.12.2022

X.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «06» октября 2022 г. № 2513

Лист № 1 Регистрационный № 78181-20 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры ДКГ-АТ2533

Дозиметры ДКГ-АТ2533 (далее - дозиметры) предназначены для измерений мощности амбиентного эквивалента дозы ' ■ 3 3 j (далее - мощности дозы) и амбиентного эквивалента дозы Н' ■ 3 3 : (далее - дозы) непрерывного рентгеновского и гамма-излучения.

Описание средства измерений

Принцип действия дозиметров основан на измерении интенсивности импульсов, генерируемых в газоразрядном счетчике Гейгера-Мюллера под воздействием регистрируемого рентгеновского и гамма-излучений.

Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу) осуществляется автоматически. Благодаря энергокомпенсирующему фильтру эффективно реализуется коррекция энергетической зависимости во всем диапазоне энергий регистрируемого рентгеновского и гамма-излучения.

Алгоритм работы дозиметров обеспечивает непрерывное и одновременное измерение мощности дозы и дозы, статистическую обработку результатов измерений, быстрое обнаружение изменения интенсивности излучения.

Дозиметры состоят из блока обработки информации БОИ-33 или БОИ-33/1 (далее -БОИ-33 или БОИ-33/1), блока детектирования гамма-излучения БДКГ-33 (далее - БДКГ-33) и соединительного кабеля длиной от 20 до 50 м.

БДКГ-33 выполнен в цилиндрическом водонепроницаемом корпусе из нержавеющей стали с герметичным разъёмом и может использоваться под водой на глубине до 40 м. Обработка электрических сигналов, поступающих от БДКГ-33, управление режимами работы дозиметров, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляются микропроцессорным устройством, расположенным в БОИ-33 (БОИ-33/1).

БОИ-33 (БОИ-33/1) выполнен в корпусе из ударопрочного ABS-пластика, имеет внутренний счётчик Гейгера-Мюллера, который включается автоматически при отсоединении БДКГ-33, что позволяет контролировать радиационную обстановку в месте расположения оператора.

В дозиметрах имеется энергонезависимая память, позволяющая хранить дозиметрическую информацию. «Привязку» дозиметрической информации к дате и времени обеспечивают часы реального времени.

Электропитание дозиметров осуществляется от двух встроенных элементов питания типоразмера АА или двух аккумуляторов типоразмера АА.

Дозиметры имеют два исполнения: ДКГ-АТ2533,  ДКГ-АТ2533/1. БОИ-33/1,

входящий в состав ДКГ-АТ2533/1, дополнительно оснащен модулем Bluetooth.

Дозиметры обеспечивают обмен информацией с ПК по интерфейсу USB 2.0 с помощью прикладного программного обеспечения. Дозиметр ДКГ-АТ2533/1 дополнительно обеспечивает обмен информацией по интерфейсу Bluetooth.

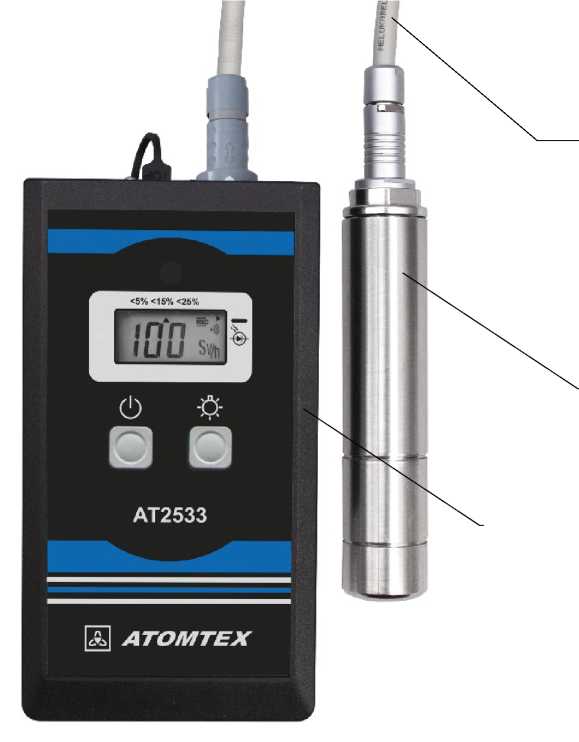

Общий вид дозиметров ДКГ-АТ2533 приведён на рисунке 1.

Кабель соединительный

БДКГ-33

БОИ-33 (БОИ-33/1)

Рисунок 1 - Общий вид дозиметров ДКГ-АТ2533

Пломбирование БОИ-33 выполнено под крышкой батарейного отсека на одном из двух крепежных винтов в виде наклейки из разрушаемой пленки. Пломбирование БДКГ-33 выполнено на корпусе в виде наклейки из разрушаемой пленки.

Программное обеспечение (ПО) дозиметров состоит из встроенного и внешнего (прикладного).

Встроенное ПО предназначено для задания условий измерений, обработки результатов измерений, сохранения и отображения на экране дозиметров. Метрологически значимая часть встроенного ПО размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства.

Прикладное ПО состоит из программ «Dose Manager», «Dose Remote».

Программа «Dose Manager» предназначена для организации автоматизированного учёта и контроля дозовых нагрузок по интерфейсу USB 2.0.

Программа «Dose Remote» предназначена для организации автоматизированного учёта и контроля дозовых нагрузок и удаленного управления дозиметром ДКГ-АТ2533/1 по интерфейсу Bluetooth.

Программы «Dose Manager», «Dose Remote» не являются метрологически значимыми.

Номер версии прикладного ПО «Dose Manager» - не ниже 1.1.1.2. Номер версии прикладного ПО «Dose Remote» - не ниже 1.1.0.

Идентификационные данные метрологически значимого ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров от

непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на этикетку, расположенную на задней панели БОИ-33 (БОИ-33/1), и на титульный лист руководства по эксплуатации методом компьютерной печати.

Таблица 4 - Комплектность дозиметров

осуществляется по документу МРБ МП.2936-2019 «Дозиметры ДКГ-АТ2533. Методика поверки», утверждённому БелГИМ 29 ноября 2019 г.

Основные средства поверки:

- рабочий эталон 2-го разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида ¹³⁷Cs, диапазон измерений мощности дозы от 0,1 мкЗв/ч до 40 Зв/ч, погрешность не более ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. № 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»;

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;

ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений;

ТУ BY 100865348.047-2019 Дозиметры ДКГ-АТ2533. Технические условия.

Научно-производственное унитарное предприятие «АТОМТЕХ» открытого акционерного общества «МНИПИ» (УП «АТОМТЕХ»)

Адрес: 220005, Республика Беларусь, г. Минск, ул. Гикало, 5

Телефон/факс: (+375 17) 2928142, 2882988

Web-сайт: www.atomtex.com

E-mail: info@atomtex.com

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологи им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19

Телефон: (812) 251-76-01; факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Регистрационный номер в реестре аккредитованных лиц № RA.RU.311541.
