Приложение А (оЯязательное)

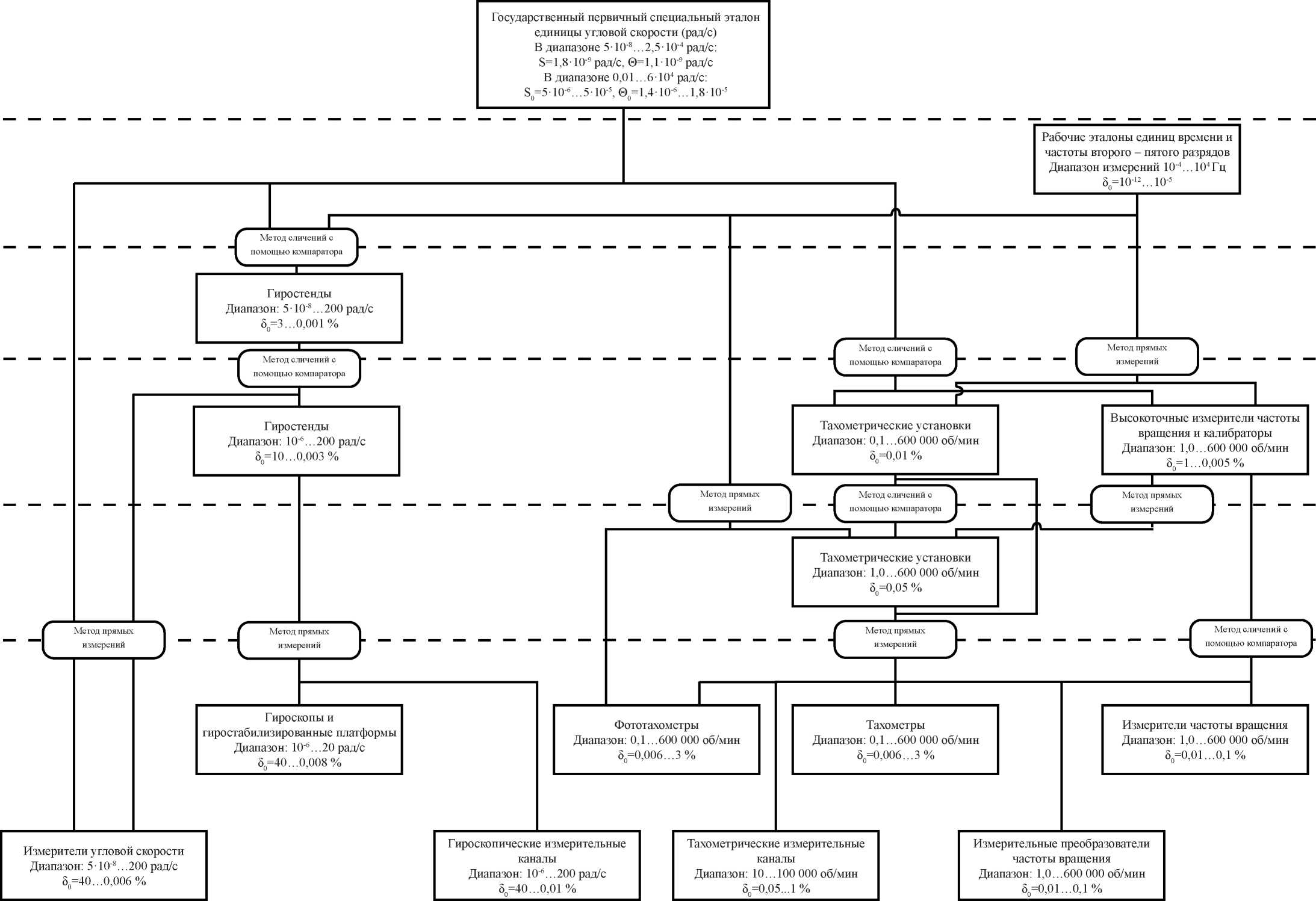

Государственная поверочнах схема для средств измерений угловой скорости и частоты! вращения

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «01» сентября 2022 г. № 2183

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УГЛОВОЙ СКОРОСТИ И ЧАСТОТЫ ВРАЩЕНИЯ

• 1.1. Государственная поверочная схема распространяется на эталоны и средства измерений угловой скорости и частоты вращения и устанавливает порядок воспроизведения, хранения и передачи единицы угловой скорости— радиана в секунду (рад/с)¹ от государственного первичного специального эталона с помощью вторичных и рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

• 1.2. Государственная поверочная схема для средств измерений угловой скорости и частоты вращения графически представлена в Приложении А.

• 2.1. Государственный первичный специальный эталон единицы угловой скорости (далее — ГПЭ) предназначен для воспроизведения и хранения единицы угловой скорости и ее передачи в соответствии с поверочной схемой средствам измерений в целях обеспечения единства измерений в стране.

• 2.2. В состав ГПЭ входят:

установка для воспроизведения малых угловых скоростей в диапазоне от 540^-8 до 2,540^-4 рад/с;

низкоскоростная установка, воспроизводящая единицу угловой скорости (частоты вращения) в диапазоне 0,01 - 15 рад/с;

высокоскоростная установка, воспроизводящая единицу угловой скорости (частоты вращения) в диапазоне 10 - 60 000 рад/с;

комплект аппаратуры для передачи единицы от эталона средствам измерений.

• 2.3. Диапазон значений угловой скорости, воспроизводимый ГПЭ, составляет от 540^-8 до 60 000 рад/с.

• 2.4. ГПЭ обеспечивает воспроизведение единицы угловой скорости со следующими характеристиками:

  • 2.4.1. В диапазоне значений угловой скорости от 540^-8 до 2,540^-4 рад/с со средним квадратическим отклонением результата измерений S=240^-9 рад/с и неисключенной систематической погрешностью 0=240^-9 рад/с. Стандартная неопределенность, оцениваемая по типу А u.\ 2J0^-9 рад/с, стандартная неопределенность, оцениваемая по типу В u_B=0,840^-9 рад/с.

  • 2.4.2. В диапазоне значений угловой скорости от 0,01 до 60 000 рад/с c относительным средним квадратическим отклонением результата измерений S0 от 10^-5 до 10^-4 и относительной неисключенной систематической погрешностью 0₀ от 10^-5 до 10^-4. Стандартная неопределенность, оцениваемая по типу А и_0А от 10^-5 до 10^-4, стандартная неопределенность, оцениваемая по типу В, u_0B от 540^-6 до 5-10^-5.

• 2.5. С целью обеспечения воспроизведения единицы угловой скорости с указанной точностью должны быть соблюдены правила хранения и применения ГПЭ, утвержденные в установленном порядке.

• 2.6. ГПЭ применяют для передачи единицы угловой скорости вторичным эталонам методом сличений с помощью компаратора, а также рабочим эталонам и средствам измерений методом сличений с помощью компаратора и методом прямых измерений.

3.1 В качестве эталонов, заимствованных из других поверочных схем, используют рабочие эталоны единиц времени и частоты второго - пятого разрядов по Государственной поверочной схеме для средств измерений времени и частоты, утвержденной приказом Росстандарта от 31.07.2018 № 1621 для передачи единицы угловой скорости (частоты вращения) высокоточным измерителям частоты вращения, тахометрическим установкам и фототахометрам прямым методом, гиростендам методом сличения при помощи компаратора.

• 4.1.  В качестве вторичных эталонов используют гиростенды (гироскопические одноосные поворотные столы) - в диапазоне значений угловой скорости от 540^-8 до 20 рад/с.

• 4.2. Пределы допускаемых относительных погрешностей So вторичных эталонов от 3 до 0,001 %.

• 4.3. Вторичные эталоны применяют для поверки рабочих эталонов 2-го разряда и рабочих средств измерений методом прямых измерений и методом сличений с помощью компаратора.

• 5.1. Рабочие эталоны 1-го разряда:

  • 5.1.1. В качестве рабочих эталонов 1-го разряда используют: гиростенды (гироскопические одно- и многоосные поворотные столы) -

в диапазоне значений угловой скорости от 10^-6 до 20 рад/с;

тахометрические установки - в диапазоне значений частоты вращения от 0,1 до 600 000 об/мин;

высокоточные измерители частоты вращения и калибраторы - в диапазоне значений от 1 до 600 000 об/мин.

• 5.1.2. Пределы допускаемых относительных погрешностей So рабочих эталонов 1-го разряда:

гиростенды - от 10 до 0,003 %;

тахометрические установки — не более 0,01 %; высокоточные измерители частоты вращения — не более 0,005 %.

• 5.1.3. Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и рабочих средств измерений методом прямых измерений и методом сличения при помощи компаратора.

• 5.2. Рабочие эталоны 2-го разряда:

  • 5.2.1. В качестве рабочих эталонов 2-го разряда используют:

тахометрические установки - в диапазоне значений частоты вращения от 1 до 600 000 об/мин;

• 5.2.2. Пределы допускаемых относительных погрешностей So рабочих эталонов 2-го разряда:

тахометрических установок - не более 0,05 %.

• 5.2.3. Рабочие эталоны 2-го разряда применяют для поверки рабочих средств измерений методом прямых измерений.

• 6.1.  В качестве рабочих средств измерений угловой скорости используют измерители угловой скорости, гироскопы, гиростабилизированные платформы и гироскопические измерительные каналы с диапазонами измерений угловой скорости от 540^-8 до 200 рад/с.

• 6.2. В качестве рабочих средств измерений частоты вращения применяют тахометры, фототахометры, тахометрические измерительные каналы, измерители и измерительные преобразователи частоты вращения с диапазонами измерений частоты вращения от 0,1 до 600 000 об/мин.

• 6.3. Пределы допускаемых относительных погрешностей So рабочих средств измерений:

измерителей угловой скорости — от 40 до 0,006 %;

гироскопов и гиростабилизированных платформ — от 40 до 0,008 %; гироскопических измерительных каналов — от 40 до 0,01 %; тахометров и фототахометров - от 0,006 до 3 %;

тахометрических измерительных каналов - от 0,05 до 1 %; измерителей частоты вращения - от 0,01 до 0,1 %;

измерительных преобразователей частоты вращения - от 0,01 до 0,1%.

¹

В различных областях техники в основном используются допущенные к применению согласно Постановлению Правительства РФ от 31.10.2009 № 879 единицы - оборот в минуту (об/мин), градус в секунду (°/с) и пр.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

01 сентября 2022 г.                                                                       2183

_______ № ______

Москва

Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений», Требованиями к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, утвержденными приказом Министерства промышленности и торговли Российской Федерации от 11 февраля 2020 г. № 456 «Об утверждении требований к содержанию и построению государственных поверочных схем и локальных поверочных схем, в том числе к их разработке, утверждению и изменению, требований к оформлению материалов первичной аттестации и периодической аттестации эталонов единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, формы свидетельства об аттестации эталона единицы величины, требований к оформлению правил содержания и применения эталона единицы величины, формы извещения о непригодности эталона единицы величины к его применению», а также принимая во внимание протоколы научно-технической комиссии по метрологии и измерительной технике Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 04-30-пр, от 23 июня 2022 г. № 40-пр приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений угловой скорости и частоты вращения (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного специального эталона единицы угловой скорости (ГЭТ 108-2019), эталонов и ; средств измерений угловой скорости и частоты вращения и вводится в Действие с 1 сентября 2022 г.;

эталоны, аттестованные на соответствие ГОСТ 8.288-78 «Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений угловой скорости в диапазоне 5-Ю'⁸ - 2,5-1 О’⁴ рад/с» (далее - ГОСТ 8.288-78) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ 8.288-78, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

j эталоны, аттестованные на соответствие ГОСТ 8.288-78, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ 8.288-78 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3. ФГУП «ВНИИМ им. Д.И.Менделеева» направить сведения о ГПС в ФГБУ «ВНИИМС» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в йнформационно-телекоммуникационной сети «Интернет».

• 5. Техническому комитету по стандартизации № 206 «Эталоны и ^поверочные схемы» (ФГУП «ВНИИМ им. Д.И.Менделеева») обеспечить исполнение в установленном порядке процедур по отмене национального стандарта Российской Федерации ГОСТ 8.288-78 и направление соответствующего комплекте документов в Управление е1андар\изации.

  lHVnlUD D .

  sa собой.

• 6. Контроль за исполе ениё^Ю^^^О^Ша^^тяю

  Федеральное агентство по техническому регулированию и метрологии.
