МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

1227

19 мая 2022 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

  • 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

  • 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

  • 3. Утвердить измененные описания типов средств измерений,

    прилагаемые к настоящему приказу.

    4. ФГБУ «ВНИИМС» внести соответствующие

изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и—торговли Рпггийдцой Федерации от 28 августа 2020 г. № 29(

6, И

’ хранится в системе электронного документооборота

5. Контроль за ncnoj неИятьнцетсдаитегЪи1тряк1?!зегАЙтавляй) за собой.

*                                               метрологии^

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Заместитель Руководителя

Сертификат: 029O109B000BAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022

\_________________________

Е.Р.Лазаренко




ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «19» мая 2022 г. № 1227 Сведения

об утвержденных типах средств измерений, подлежащих изменению

в части срока действия утвержденного типа средств измерений

№ п/п

Наименование типа

Обозначение типа

Регистрационный номер

Правообладатель

Изготовитель

Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия)

1

2

3

4

5

6

7

1.

Устройства релейной защиты

РЗА33

35359-12

Общество с Ограниченной Ответственностью "Компания ДЭП" (ООО "Компания ДЭП"), г.

Москва

20.06.2027

2.

Устройства измерения напряжения в высоковольтной сети

I-TOR

68618-17

Общество с ограниченной ответственностью "АЙТОР" (ООО "АЙ-ТОР"), г.

Екатеринбург

12.09.2027

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» мая 2022 г. № 1227

Лист № 1 Регистрационный № 35359-12 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Устройства релейной защиты РЗА33

Назначение средства измерений

Устройства релейной защиты РЗА33 (далее - устройства) предназначены для измерения напряжения и силы переменного тока, мощности, частоты основной гармоники, углы взаимного расположения векторов напряжений и токов в 3-х и 4-х проводных цепях переменного тока промышленной частоты, а также для учета активной и реактивной электроэнергии с обеспечением функций автоматической защиты.

Описание средства измерений

Конструктивно устройства состоят из исполнительного блока, терминала управления и блока питания, соединенных электрическим кабелем.

Исполнительный блок оснащен цифровым сигнальным процессором, программируемым ПЗУ для хранения параметров конфигурации устройства, его настройки и другой служебной информации, записываемых в энергонезависимую электронную память.

Исполнительный блок имеет 4 канала для измерения напряжения, 4 канала для измерения силы тока, 8 дискретных входных и 8 дискретных выходных каналов.

Частота измерения аналогового сигнала по каждому из входных каналов составляет

4 кГц. Действующие значения токов и напряжений вычисляются каждые 20 мс. Такт запуска алгоритмов защиты 20 мс.

Устройства периодически измеряют мгновенные значения токов и напряжений.

При измерении напряжения и силы тока аналоговый сигнал поступает на вход исполнительного блока и затем через встроенный аналоговый мультиплексор поступает на аналого-цифровой преобразователь (АЦП), где преобразуется в дискретный сигнал. После обработки результат измерения отображается в цифровом виде на дисплее терминала управления или поступает по интерфейсу связи RS485 в протоколе SyBUS на ЭВМ.

Дискретные каналы предназначены для приема сигналов от внешних устройств автоматики, управления, сигнализации и передачи сигналов для управления коммутационными аппаратами и использования в системах автоматики и сигнализации.

Терминал управления служит для отображения результатов измерений на дисплее и установки необходимых параметров и режимов работы устройств.

Устройства выполняют функции сигнализации, регистрации аварийных событий.

Для ведения реального времени, в устройствах установлены микросхемы часов реального времени и поддержана процедура синхронизации времени протокола SyBUS -специальная широковещательная транзакция в локальной сети от системного задатчика времени, содержащая значение реального времени с дискретностью 1 миллисекунда.

Параметры конфигурации, накопленные значения счетчиков электроэнергии сохраняются в энергонезависимой памяти EEPROM. Архив событий и графики записанных событий хранятся в памяти, питаемой литиевой батареей.

Лист № 2 Всего листов 7

При отсутствии электропитания сохранение данных обеспечивается в течение 40 лет для данных в EEPROM и 5 лет для данных в памяти.

Устройства оснащены интерфейсом RS 485 для связи с внешними электронными устройствами (например, ЭВМ, принтер и.т.п.).

Интерфейс RS-485 позволяет объединять устройства в единую систему, осуществлять обмен данными на расстояниях до 1 км и подключать к промышленному контроллеру, персональному компьютеру, что позволяет легко интегрировать устройства в автоматизированные системы релейной защиты и автоматики. Скорость передачи данных по сети программируется и может выбираться из: 307200 153600, 38400 и 9600 бит/с. Пакетный способ передачи данных на основе протокола SyBUS позволяет осуществлять прием и передачу отдельных параметров и команд.

Устройства могут применяться в электрических сетях с изолированной и компенсированной нейтралью напряжением 6-35 кВ и в сетях 0,4 кВ.

Область применения: предприятия промышленности и энергетики.

Схема обозначения модификаций устройств:

РЗА33 -ХХХ/Х/ХХХ-В

Тип устройства

Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru

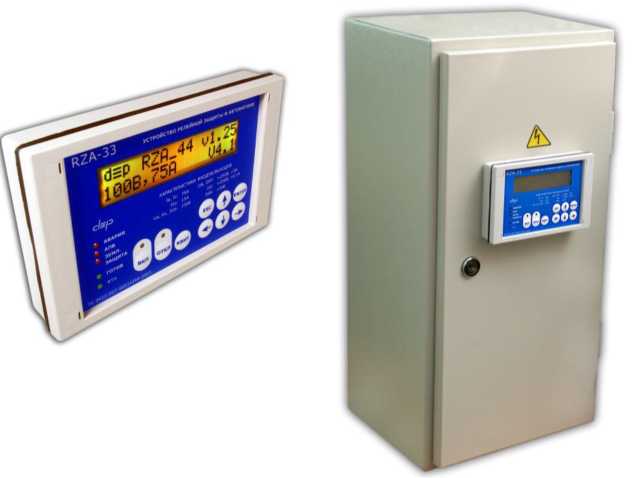

Шкаф с устройством РЗА 33

Исполнительный блок

Терминал управления

Рис.1 - Фотография устройства РЗА 33

Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru

Наклейка для контроля вскрытия

Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru

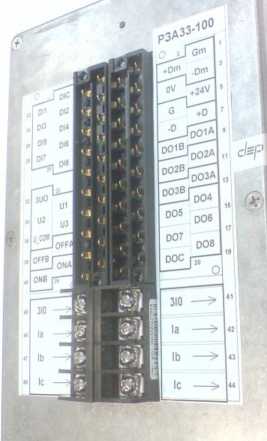

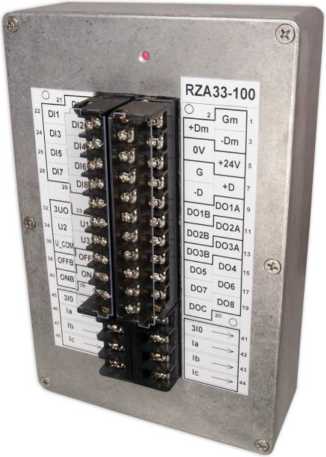

Рис. 2 - Фотография исполнительного блока с защитной голографической наклейкой

Лист № 4 Всего листов 7 Программное обеспечение

Программное обеспечение (далее - ПО) устройств релейной защиты РЗА33 состоит из встроенного в устройства и внешнего, функционирующего на внешних программноаппаратных платформах. В качестве внешнего ПО в устройствах используется ПО SCADA SyTrack, которое внесено в Госреестр в составе комплексов информационных, измерительных и управляющих «ДЕКОНТ» и «ДЕКОНТ-Ех» (Госреестр № 18835-12).

Встроенное ПО заносится во флэш-память микропроцессора устройства при выпуске из производства и не может быть изменено пользователем. Встроенное ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем. Встроенное ПО является метрологически значимым.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1- Идентификационные данные встроенного программного обеспечения.

Наименование устройства

Идентификацион

ное наименование программного обеспечения

Иденти-фикацион-ный номер программ-много обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечени я

РЗА33/100/5/ХХ

Х

RZA44_v41.hex

110

d4db41264e1f66aaa4ebc

b265a218129

MD5

РЗА33/400/5/ХХ

Х

RZA44_v41.hex

110

d4db41264e1f66aaa4ebc

b265a218129

MD5

РЗА33/100/1/ХХ

Х

RZA44_v41.hex

110

d4db41264e1f66aaa4ebc

b265a218129

MD5

РЗА33/400/1/ХХ

Х

RZA44_v41.hex

110

d4db41264e1f66aaa4ebc

b265a218129

MD5

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик устройств. Устройства имеют защиту встроенного программного обеспечения от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллеров от чтения и записи, уровень защиты встроенного программного обеспечения - «А» по МИ 3286-2010.

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений встроенного ПО и измеренных данных.

Внешнее ПО SCADA SyTrack не является метрологически значимым и включает в себя набор инструментальных и исполнительных модулей.

Уровень защиты внешнего ПО SCADA SyTrack - «С» по МИ 3286-2010.

В состав используемого внешнего ПО (из ПО SCADA SyTrack) входят следующие компоненты:

  • - ПО "SyTrack-TOOL" RZATrendView - просмотр осциллограмм в формате ComTrade;

  • - ПО "SyTrack-TOOL" SubstationARM - RZA - автоматизированное рабочее место инженера релейной защиты;

  • - ПО "SyTrack-PLC" DRV-IEC-103-M - реализация протокола МЭК-60870-5-103 в режиме Мастера;

  • - ПО "SyTrack-PLC" DRV-SYNET - реализация протокола SYNET;

  • - ПО "SyTrack-PLC" DRV-SPABUS-M - реализация протокола SPA-Bus (ABB) в режиме Мастера;

  • - ПО "SyTrack-PLC" DRV-MODBUS-M - реализация протокола MODBUS в режиме Мастера;

  • - ПО "SyTrack-TOOL" RZAConfig» - программа настройки параметров защиты и функционирования устройств и инициирования пользователем считывания данных, используемых для построения графиков осциллограмм.

Метрологические и технические характеристики

Таблица 2

Наименование технических характеристик

Модификации

РЗА33-

100/5/ХХХ

РЗА33-

100/1/ХХХ

РЗА33-

400/5/ХХХ

РЗА33-

400/1/ХХХ

Измерение параметров энергии

Диапазон измерений напряжения переменного тока, В

5-120

20-280

Диапазон измерений силы переменного тока,

0, 1.. .15 1ном

Диапазон измерения частоты сети, Гц

40...60

Диапазон измерений cosф

0,5(емк) - 1,0 - 0,5(инд.)

Пределы допускаемой основной относительной погрешности измерения, %:

  • - напряжения

  • - частоты

± 0,5

± 0,2

Пределы допускаемой основной приведенной погрешности измерения силы тока, %:

от 0,1 до 1,5 1ном (к 1ном)

от 1,5 до 15 1ном (к 1макс)

± 0,5

± 0,5

Пределы допускаемой основной приведенной погрешности измерения cos ф, %

± 2,0

Пределы допускаемой дополнительной погрешности от изменения температуры на каждые ±10°С, %, при измерении:

  • - напряжения

  • - силы тока

  • - частоты

± 0,1

± 0,1

± 0,05

Пределы допускаемой дополнительной погрешности от изменения температуры на ±10°С, %, при измерении cos ф

± 0,5

Измерение энергии

Диапазон измерений активной/реактивной мощности, кВт

0,002

0,3

0,01

1,5

0,008

1,2

0,0

4

6,0

Класс точности по активной энергии

0,5

Класс точности по реактивной энергии

1,0

Номинальное значение силы тока Ia, Ib, Ic, А

5

1

5

1

Номинальное значение силы тока 3Io , А

1

0,2

1

0,2

Наименование технических характеристик

Модификации

РЗА33-

100/5/ХХХ

РЗА33-

100/1/ХХХ

РЗА33-

400/5/ХХХ

РЗА33-

400/1/ХХХ

Максимальное значение силы тока,

15 1ном

Номинальное значение частоты, Гц

50

Номинальное значение напряжения, В

3x57,7/100

3x230/400

Диапазон рабочих напряжений,

0,8 ... 1,15 ином

Диапазон рабочих токов,

0,1 ... 1,5 1ном

Диапазон рабочей частоты, Гц

45.55

Пределы допускаемой основной относительной погрешности измерения активной мощности, %

± 0,5

Пределы допускаемой основной относительной погрешности измерения реактивной мощности, %

± 1,0

Пределы допускаемой дополнительной погрешности от изменения температуры на ±10°С при измерении:

  • - активной мощности, %

  • - реактивной мощности, %

± 0,15

± 0,2

Пределы допускаемой погрешности ведения времени, с/сутки

± 1

Порог чувствительности,

0,02 1ном

Время начального запуска, не более, с

5

Общие характеристики

Среднее время восстановления, не более, мин.

60

Условия эксплуатации:

температура окружающего воздуха, оС:

  • - исполнительный блок

  • - терминал управления относительная влажность воздуха, % атмосферное давление, кПа

от минус 40 до плюс 55

от минус 20 до плюс 55

от 30 до 98

от 60 до 106,7

Параметры электрического питания от сети переменного тока:

  • - напряжение, В

  • - частота, Гц

  • - потребляемая мощность, В •А от сети постоянного тока:

  • - напряжение, В

  • - потребляемая мощность, Вт

от 100 до 270

от 45 до 55

не более 12

от 100 до 350

не более 6

Параметры электрического питания для устройств с напряжением питания 24 В от сети постоянного тока:

  • - напряжение, В

  • - потребляемая мощность, Вт

от 15 до30

не более 6

Габаритные размеры, не более, мм

  • - исполнительный блок

  • - терминал управления

220x145x80

165x105x28

Масса, не более, кг

  • - исполнительный блок

  • - терминал управления

1,0

0,3

Степень защиты по ГОСТ 14254-96:

Наименование технических характеристик

Модификации

РЗА33-

100/5/ХХХ

РЗА33-

100/1/ХХХ

РЗА33-

400/5/ХХХ

РЗА33-

400/1/ХХХ

  • - исполнительный блок

- клеммник внешних подключений

  • - терминал управления

IP56

IP20

IP54

Средняя наработка на отказ, ч

140 000

Средний срок службы, лет

30

Знак утверждения типа

наносится на лицевую панель устройств и титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

В комплект поставки входит устройство, коробка упаковочная, паспорт, руководство по эксплуатации.

По заказу: методика поверки и программное обеспечение.

Сведения о методиках (методах) измерений

Сведения приведены в РЭ 3433-007-86507412-2012 «Устройство релейной защиты РЗА33. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам релейной защиты РЗА33.

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

ТУ 3433-007-86507412-2012 «Устройство релейной защиты РЗА33. Технические условия».

Изготовитель

Общество с Ограниченной Ответственностью «Компания ДЭП»

(ООО «Компания ДЭП»)

Юридический адрес: 127055, г. Москва, пер. Порядковый, д. 21;

Почтовый адрес: 117545 г. Москва, ул. Подольских Курсантов, д. 3, стр. 8

тел./факс: (495) 995-00-12

е-mail: mail@dep.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).

Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.

Номер аттестата аккредитации 30004-08 от 27.06.2008 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «19» мая 2022 г. № 1227

Лист № 1

Всего листов 6

Регистрационный № 68618-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

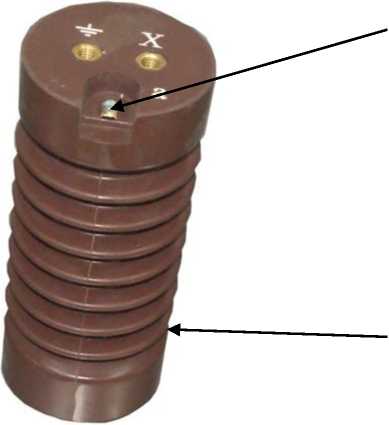

Устройства измерения напряжения в высоковольтной сети I-TOR Назначение средства измерений

Устройства измерения напряжения в высоковольтной сети I-TOR (далее по тексту - устройства) предназначены для масштабного преобразования высокого фазного напряжения в напряжение, пригодное для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия устройств основан на методе резистивно-емкостного деления с последующей передачей сигнала низкого напряжения на блок обработки информации, где напряжение усиливается до нормированной величины, соответствующей масштабному преобразованию всего устройства.

Устройства состоят из компонента измерительного, канала связи и блока обработки информации.

Устройства выпускаются в следующих модификациях: I-TOR-6-U-1-Y2, I-TOR-6-U-2-Y2, I-TOR-10-U-1-Y2, I-TOR-10-U-2-Y2, I-TOR-15-U-1-Y2, I-TOR-15-U-2-Y2, I-TOR-20-U-1-Y2, I-TOR-20-U-2-Y2,  I-TOR-24-U-1-Y2 и I-TOR-24-U-2-Y2, которые

отличаются номинальным первичным напряжением и типом установки: опорная - 1 или навинчиваемая - 2.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским или иным пригодным способом на табличку технических данных.

Общий вид средства измерений и места пломбировки от несанкционированного доступа представлены на рисунках 1-5.

Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru

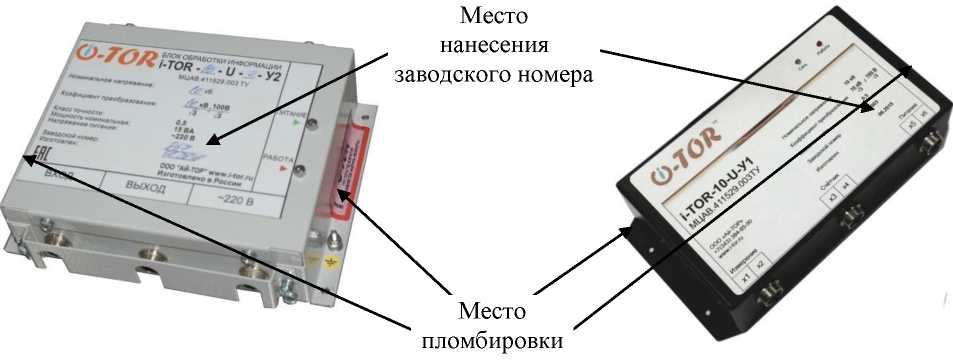

Рисунок 1 - Блок обработки информации

Место пломбировки

Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru

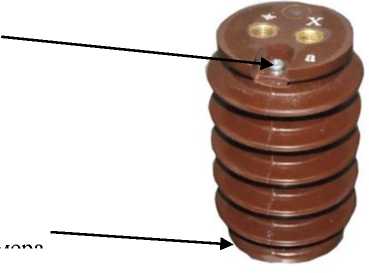

Рисунок 2 - Компонент измерительный модификаций I-TOR-6-U-1-y2 и I-TOR-10-U-1-y2

Место нанесения заводского номера

Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru

Место нанесения заводского номера

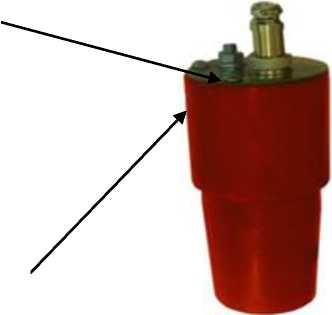

Рисунок 3 - Компонент измерительный модификаций I-TOR-6-U-2-y2 и I-TOR-10-U-2-y2, I-TOR-15-U-2-y2, I-TOR-20-U-2-y2 и I-TOR-24-U-2-y2

Место пломбировки

Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru
Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru

Место пломбировки

Место нанесения заводского номера

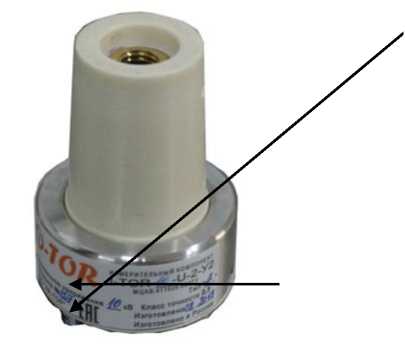

Рисунок 4 - Компонент измерительный модификации I-TOR-15-U-1-y2

Приказ Росстандарта №1227 от 19.05.2022, https://oei-analitika.ru

Место пломбировки

Место нанесения заводского номера

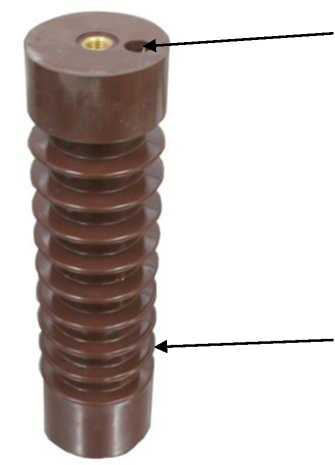

Рисунок 5 - Компонент измерительный модификаций I-TOR-20-U-1-y2 и I-TOR-24-U-1-y2

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное первичное напряжение, кВ

б/\з

- модификации I-TOR-6-U-1-y2 и I-TOR-6-U-2-y2

- модификации I-TOR-10-U-1-y2 и I-TOR-10-U-2-y2

10/\3

- модификации I-TOR-15-U-1-y2 и I-TOR-15-U-2-y2

15/\3

- модификации I-TOR-20-U-1-y2 и I-TOR-20-U-2-y2

20/\3

- модификации I-TOR-24-U-1-y2 и I-TOR-24-U-2-y2

24/\3

Номинальное вторичное напряжение, В

100/\3

Класс точности по ГОСТ 1983-2015

0,5

Предельная мощность нагрузки, в диапазоне коэффициента

15

мощности от 0,8 до 1,0, на выходе устройства, В^А

Номинальная частота переменного тока, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

от 176 до 242

- частота переменного тока, Гц

50

Потребляемая мощность, Вт, не более

60

Габаритные размеры, мм, не более:

Компонента измерительного для модификаций I-TOR-6-U-1-У2 и

I-TOR-lO-U-l^:

-высота

120

-ширина

80

- длина

80

Компонента измерительного для модификаций I-TOR.-6-U-2-V2,

1-ТОЯ-10-и-2-У2 и I-TOR-^-U^^:

-высота

110

-ширина

80

- длина

80

Компонента измерительного для модификации 1-ТОЯ-15-и-1-У2:

- высота

210

- ширина

90

- длина

90

Компонента измерительного для модификаций 1-ТОЯ-20-и-1-У2

и 1-ТОЯ-24-и-1-У2:

- высота

350

- ширина

95

- длина

95

Компонента измерительного для модификаций 1-ТОЯ-20-и-2-У2

и 1-ТОЯ-24-и-2-У2:

- высота

140

- ширина

80

- длина

80

Блока обработки информации:

- высота

65

- ширина

252

- длина

150

Масса, кг, не более:

- компонента   измерительного   для модификаций

0,8

1-ТОЯ-6-и-1-У2 и 1-ТОЯ-1О-и-1-У2

0,8

- компонента измерительного для 1-ТОЯ-6-и-2-У2,

0,7

I-TOR-10-U-2- У2 и I-TOR-^-U^^

0,7

- компонента измерительного для модификации

2,2

2,2

I-TOR^-U^^

- компонента измерительного для модификаций

3,5

I-TOR^-U^^ и I-TOR^-W^

3,5

- компонента измерительного для модификаций

0,9

0,9

I-TOR^-U^^ и I-TOR^-U^^

- блока обработки информации

2,4

Продолжение таблицы 2

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +50

- относительная влажность, %

до 98 при +25 °С

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

25

Средняя наработка на отказ не менее, ч

160000

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Устройство измерения напряжения в высоковольтной сети I-TOR

МЦАВ.03.00.00.00

1 шт.

Паспорт

МЦАВ.411529.003 ПС

1 экз.

Руководство по эксплуатации

МЦАВ.411529.003 РЭ

1 экз.

Методика поверки

МП 04-264-2017 с изменением № 2

1 экз.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ

МЦАВ.411529.003 ТУ изм. 2 «Устройство измерения напряжения в высоковольтной сети I-TOR. Технические условия»

Изготовитель

Общество с ограниченной ответственностью «АЙ-ТОР» (ООО «АЙ-ТОР»)

ИНН 6685090719

Адрес: 620089, г. Екатеринбург, ул. Машинная, 42а, оф. 1002

Телефон: +7 (343) 351-76-08

E-mail: info@i-tor.ru

Испытательный центр

ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: +7 (343) 350-26-18

Web-сайт: www.uniim.ru Е-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.

В части вносимых изменений:

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495)437-55-77

Web-сайт: www.vniims.ru E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
