МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

27 апреля 2018 г.                                            № 812_____

Москва

О внесении изменений в описание типа на установки радиометрические УДГП-01

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением Госкорпорации «Росатом» от 05 апреля 2018 г. № 1-8.16/14367 приказываю:

  • 1. Внести изменения в описание типа на установки радиометрические УДГП-01, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27536-15, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

/-----------------------------------ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDCD11E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20,11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «27» апреля 2018 г. №812

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки радиометрические УДГП-01 Назначение средства измерений

Установки радиометрические УДГП-01 (далее - УДГП-01) предназначены для измерений объемной активности гамма-излучающих нуклидов, в том числе нуклида 16N, при размещении снаружи трубопроводов с технологическими жидкостями или пароводяной смесью с использованием коллиматора, при погружении блоков детектирования в жидкие среды и в режиме протока с размещением блоков детектирования в низкофоновой проточной камере.

Описание средства измерений

УДГП-01 состоит из сцинтилляционных блоков детектирования БДЕГ-03 различных исполнений и блока обработки и передачи данных БОП-1сп.

Гамма-кванты, которые испускает радионуклид, пролетая через детектор, формируют электрические импульсы, амплитуда которых пропорциональна энергии гамма-квантов. Сигналы с блока детектирования подаются на двухвходовой 1024-канальный аналого-цифровой преобразователь (АЦП). Соответствующая обработка сигнала дает возможность получить информацию об энергетическом спектре гамма-квантов. Полученные спектры обрабатываются процессором блока БОП-1сп.

Для контроля работоспособности и стабилизации характеристик в состав блока детектирования включен альфа- излучающий нуклид (Ат-241 или Ри-239).

В УДГП-01 предусмотрена световая и звуковая сигнализация превышения заданных порогов. При этом наличие «сухого контакта» позволяет включать/выключать внешнее управляющее устройства при его подключении. Установка оснащена тремя перекидными «сухими контактами».

Установка имеет программные интерфейсы для обмена данными: RS-232, два независимых RS-485 (протокол обмена MODBUS), Ethernet IEEE 802.3 (протокол обмена ТСРЛР) и аналоговый интерфейс (опционально). Все установленные интерфейсы могут работать одновременно.

RS-232 является служебным интерфейсом, предназначенным для управления установкой, диагностики, настройки и ремонта. Для работы с этим интерфейсом предназначена программа «Конфигуратор», поставляемая вместе с установкой.

RS-485 и Ethernet IEEE 802.3 являются внешними интерфейсами, предназначенными для включения установки в автоматизированные комплексы и системы радиационного контроля.

Установка может быть оснащена тремя аналоговыми выходами (каналами), которые поддерживают стандартные интерфейсы 0-20 мА, 0-24 мА и 4-20 мА. Аналоговые выходы предназначены для передачи во внешние системы значений измеряемых величин.

Установки выпускаются в исполнениях, отличающихся назначением и комплектностью:

ФВКМ.412123.007 - для контроля протечек и технологических сред с использованием коллиматора;

ФВКМ.412123.007-01 - для контроля объемной активности жидких сред в трубопроводах с использованием проточной камеры;

ФВКМ.412123.007-02 - для контроля объемной активности жидких сред в баках с использованием защитного тубуса или погружного модуля детектора;

Примечание - Конструкция защитного тубуса или погружного модуля детектора определяется при проектировании размещения установки для конкретного объекта.

ФВКМ.412123.007-03 - для контроля объемной активности жидких сред в стальных трубопроводах диаметром 14 мм с использованием коллиматора.

Установки применяются на объектах атомной энергетики и промышленности, на судах с ядерными энергетическими установками.

Общий вид УДГП-01 представлен на рисунке 1.

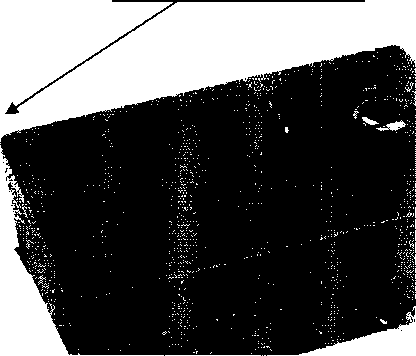

Место опломбирования

Приказ Росстандарта №812 от 27.04.2018, https://oei-analitika.ru

Блок БОП-lcn

Приказ Росстандарта №812 от 27.04.2018, https://oei-analitika.ru

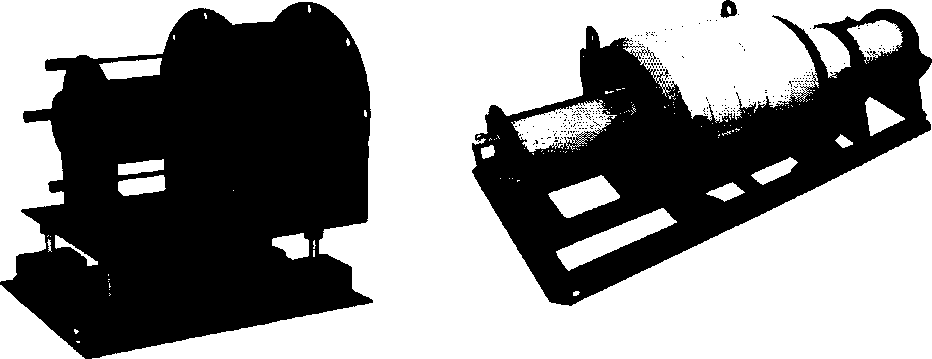

Коллиматор                           Камера проточная

Рисунок 1 - Общий вид УДГП-01

Программное обеспечение

Программное обеспечение (ПО) УДГП-01 состоит из двух ПО:

- встроенного программного обеспечения в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) блока БОП-1сп, имеющего наименование и свой номер версии исполнения.

прикладного (автономного) программного обеспечения «Конфигуратор», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS, имеющего возможность считывания архивной или текущей измерительной информации с УДГП-01.

Метрологически значимой частью ПО УДГП-01 является встроенное ПО, включающее программу (исполняемый код) пользователя и данные таблиц градуировочных коэффициентов и констант, записываемых в энергонезависимую память блока БОП-1сп.

Прикладное ПО «Конфигуратор» носит служебный характер, используется для считывания и отображения измеренных данных, формирования отчетов, в измерениях не участвует и на метрологические характеристики средства измерений не влияет.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО:

Встроенное -

Конфигуратор -

BOP-1SP

ФВКМ.001005-07

Номер версии (идентификационный номер) ПО Встроенное - не ниже

Конфигуратор - не ниже

2.10.ХХ.ХХХХ

1.9.Х.ХХХ

Цифровой идентификатор ПО Встроенное -

Конфигуратор -

C6A6A76B74F42685A2C47F02723CA161

Алгоритм вычисления цифрового идентификатора Встроенное -

Конфигуратор -

Организуется при формировании исполняемых кодов MD5

Пломбирование всех технических средств, входящих в состав УДГП-01 от несанкционированного доступа осуществляется в соответствии с конструкторской документацией ФВКМ.412123.007.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р50.2.077-2014 - высокий.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон энергий регистрации гамма-квантов, кэВ:

- при измерении объемной активности низкоэнергетических гамма-излучающих нуклидов;

от 50 до 1500

- при измерении объемной активности высокоэнергетических гамма-излучающих нуклидов, в том числе 16N

от 5000 до 7200

Диапазон измерений объёмной активности, Бк/м3:

- низкоэнергетических гамма-излучающих нуклидов с использованием проточной камеры, погружного модуля детектора или защитного тубуса со стенкой из стали не толще 3 мм при погружении в воду так, чтобы расстояние от центра детектора до любого края жидкости было не менее 200 мм;

от 4,0’102 до 4,0’108

- низкоэнергетических гамма-излучающих нуклидов на расстоянии 100 мм от оси стального трубопровода диаметром 14 мм с толщиной стенки 2 мм с использованием коллиматора;

от 3,7’107 до 3,7’1013

- низкоэнергетических гамма-излучающих нуклидов с использованием коллиматора

от 3.7-103 до 3,7-10’

- высокоэнергетических гамма-излучающих нуклидов,

в том числе 16N, с использованием коллиматора на расстоянии 100 мм от края стальной трубы диаметром 600 мм с толщиной стенки 22 мм

от 1,0’103 до 3,7’108

1

2

Пределы допускаемой основной относительной погрешности измерений объемной активности 137Cs, в геометрии проточной камеры, погружной геометрии, геометрии баков, расширителей и труб большого диаметра, %

±20

Пределы допускаемой основной относительной погрешности Измерений объемной активности 137Cs, в трубопроводе диаметром 14 мм с толщиной стенки 2 мм, %

±20

Пределы допускаемой основной относительной погрешности измерений объемной активности для сложных геометрий и нуклидного состава определяются при аттестации методики радиационного контроля для конкретного объекта

Пределы допускаемой основной относительной погрешности измерений активности точечного источника ОСГИ-Р (137Cs) или ИВГИ (244Сш + 13С), %

±15

Эффективность регистрации гамма-излучения от точечного источника на расстоянии 0,5 м от эффективного центра детектора, с'1 ‘Бк 4

  • - ОСГИ-Р (I37Cs)

  • - ИВГИ (244Сш + 13С)

не менее 2,0 ЧО-4 от 5-Ю'4 до Г10‘3

Пределы допускаемой дополнительной погрешности измерений объемной активности, %:

  • - при изменении температуры окружающего воздуха относительно нормальных условий до предельных рабочих значений;

  • - в условиях повышенной влажности окружающего воздуха относительно нормальных условий

±10

±10

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Время установления рабочего режима, мин

10

Время непрерывной работы, ч

24

Нестабильность показаний за 24 ч непрерывной работы, %

±15

Электропитание от сети переменного тока:

  • - напряжением, В

  • - частотой, Гц

2201“

(50±2,5)

Потребляемая мощность, В-А

25

Габаритные размеры (диаметр х длина), мм, не более

  • - коллиматора для установки УДГП-01 (для I6N)

  • - коллиматора для установки УДГП-01 (для труб)

  • - блока обработки и передачи данных БОП-1сп (длина х ширина х высота)

  • - проточной камеры (длинахширинахвысота)

диаметр 350x455

диаметр 350x500

298x220x114

1700x800x900

Масса, кг, не более

  • - блока обработки и передачи данных БОП-1сп

  • - коллиматора для установки УДГП-01 (для 16N)

  • - коллиматора для установки УДГП-01 (для труб)

  • - камеры проточной

4,3

150

158

410

Степень защиты от проникновения твердых тел и воды по ГОСТ 14254-96

IP65

1

2

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °C

для блока детектирования БДЕГ-03

для блока обработки и передачи данных БОП-1сп

  • - предельное значение относительной влажности

  • - атмосферное давление, кПа

  • - рабочее давление измеряемой среды (для проточной камеры), МПа, не более

от -10 до +80

от -10 до +55 до 98 % при +35 °C от 84,0 до 106,7

1,8

Средняя наработка на отказ, ч, не менее

35 000

Назначенный срок службы, лет, не менее

15

Знак утверждения типа

наносится фотоспособом на табличку, расположенную на передней панели корпусов блока обработки и передачи информации БОП-1сп, камеры проточной, коллиматора и типографским способом на титульные листы руководства по эксплуатации ФВКМ.412123.007РЭ и паспорта ФВКМ.412123.007ПС.

Комплектность средства измерений соответствует таблице 4.

Таблица 4

Обозначение

Наименование

Количество (шт.)

1

2

3

ФВКМ.468166.005

Блок обработки и передачи данных БОП-1сп

1

ФВКМ.418265.020

Блок детектирования БДЕГ-03 40x60 СКА

*

ФВКМ.418265.020-01

Блок детектирования БДЕГ-03 40x100 СКА

*

ФВКМ.305179.005

Коллиматор для установки УДГП-01 (для 16N)

*

ФВКМ.305179.005-01

Коллиматор для установки УДГП-01 (для труб)

ФВКМ.412131.011

Камера проточная

*

ФВКМ.301318.036

Подставка

*

Модуль детектора

**

Защитный тубус

**

ФВКМ.685631.211

Кабель питания

1

ФВКМ.685631.086-01

Кабель связи с ПЭВМ RS-232

1

ФВКМ.685631.268

Кабель связи с БД

+

ФВКМ.412113.040

Устройство для поверки УДГП-01

*

ФВКМ.001005-07

Программное обеспечение «Конфигуратор»

1

ФВКМ.412123.007РЭ

Руководство по эксплуатации

1

ФВКМ.412123.007ПС

Паспорт

1

ФВКМ.001005-07 34 01

Программное обеспечение. Программа «Конфигуратор». Руководство оператора

1

Свидетельство о поверке

1

Монтажный комплект:

6Р0.364.030ТУ

- розетка кабельная ОНЦ-БС-1-Ю/14-Р12-1-В

*

ПЮЯИ.430424.005ТУ

- розетка кабельная СН6П-1-10/14-Р12-1-В

*

6Р0.364.030ТУ

- розетка кабельная ОНЦ-БС-1-7/12-Р12-1-В

*

ПЮЯИ.430424.005ТУ

- розетка кабельная СН6П-1-7/12-Р12-1В

*

ЗИП в составе:

ОЮ0.480.003ТУ

- вставка плавкая ВП2Б-1В 4А 250 В

4

ФВКМ.412915.051

Упаковка (для коллиматоров)

*

ФВКМ.412915.052

Упаковка (для коллиматоров)

*

1

2

3

ФВКМ.412915.053

Упаковка (для коллиматоров)

*

ФВКМ.412915.054

Упаковка (для подставки)

*

ФВКМ.412915.173

Упаковка (для коллиматоров)

*

ФВКМ.412915.055

Упаковка (для БОП-1сп и БДЕГ-03)

1

ФВКМ.412915.056

Упаковка (для устройства поверки)

*

ФВКМ.305632.033

Упаковка (для проточной камеры)

*

ФВКМ.305632.034

Упаковка (для проточной камеры)

*

ФВКМ.305632.035

Упаковка (для проточной камеры)

*

ФВКМ.305632.038

Упаковка (для проточной камеры)

*

ФВКМ.305632.039

Упаковка (для проточной камеры)

*

ФВКМ.305632.040

Упаковка (для проточной камеры)

*

Примечание: * Поставляется в соответствии с условиями поставки

** Конструкция определяется при проектировании для конкретного объекта

Поверка

осуществляется по документу ФВКМ.412123.007РЭ (раздел 4 «Методика поверки»), утвержденному ФБУ «ЦСМ Московской области» 25 ноября 2014 г.

Основные средства поверки:

- источник фотонного излучения радионуклидный закрытый эталонный ОСГИ-Р (Госреестр № 40714-09) на основе 137Cs - рабочий эталон 2 разряда, активность в источнике 1000 Бк, погрешность ±6 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма наносится в паспорт установки.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к установкам радиометрическим УДГП-01

ГОСТ 8.033-84 ГСИ. Государственная первичная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

ГОСТ 32137-2013 Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ТУ 4362-030-31867313-2009 Установки радиометрические УДГП-01. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский проспект, д.6

Телефон: +7 (495) 777-84-85, факс: +7 (495) 742-50-84

Web-сайт: www.doza.ru

E-mail: info@doza.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»

(ФБУ «ЦСМ Московской области»)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон: +7 (495) 994-22-10, факс: +7 (495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средства измерений в целях утверждения типа № 30083-14, от 07.02.2014 г.

В части вносимых изменений

Акционерное общество «Специализированный научно-исследовательский институт приборостроения» (АО «СНИИП»)

Адрес: 123060, г. Москва, ул. Расплетина, д.5, стр.1

Телефон: +7 (499) 968-60-60, доб. 25-14, факс: +7 (499) 943-00-63

Web-сайт: www.sniip.ru

E-mail: NVTsoy@sniip.ru

Аттестат аккредитации АО «СНИИП» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311815 от 11.08.2016 г.
