Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 316757
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 927 от 11.04.2022
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
11 апреля 2022 г.
927
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений,
прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской фетурятткм пт 9R япгугт
-
4. Контроль за исполу [ениеда*«ас??ч5жзтег0к1триквяйрегеФавляю
1 хранится в системе электронного документооборота
я 7П7П т- Уо 7ОП6
за собой.
Федеральное агентство по техническому регулированию и метрологии.
Руководитель
Сертификат: 02A929B5000BAEF7814AB38FF70B046437
Кому выдан: Шалаев Антон Павлович
Действителен: с 27.12,2021 до 27.12.2022
\_____—______
А.П.Шалаев
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «11» апреля 2022 г. № 927
Сведения
об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Ротаметры |
FAM540 |
69121-17 |
ABB Automation Products GmbH, Германия Адрес: Dransfelder Str. 2 37079, Goettingen, Germany |
«ABB AG», Германия Адрес: Schillerstr. 72, 32425 Minden, Germany |
Общество с ограниченной ответственностью «АББ» (ООО «АББ»), г. Москва | ||
|
2. |
Контроллеры измерительные программируемые |
«Benza» |
68246-17 |
Закрытое акционерное общество «Пензаспецавтомаш» (ЗАО «Пензаспецавтомаш»), г. Пенза |
Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»), г. Пенза |
Акционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»), г. Пенза | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» апреля 2022 г. № 927
Лист № 1 Регистрационный № 69121-17 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ротаметры FAM540
Назначение средства измеренийРотаметры FAM540 (далее ротаметры) предназначены для измерений объёмного расхода различных жидкостей и газов.
Описание средства измеренийПринцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри конусной трубки, от расхода рабочей среды.
Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде конической трубки и поплавка постоянного сечения с магнитом. Магнит через коническую трубку из немагнитного материала взаимодействует с магнитом отсчетного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. По заказу ротаметры могут комплектоваться преобразователем унифицированного токового сигнала, цифровым дисплеем и устройством сигнализации о превышении установленного значения расхода. Ротаметры, комплектуемые преобразователем унифицированного токового сигнала, могут (по заказу) иметь цифровой выход (HART протокол).
Взрывобезопасные исполнения ротаметров соответствуют требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность ротаметров обеспечивается следующими видами взрывозащиты: взрывонепроницаемые оболочки «d», повышенная защита вида «e», искробезопасная электрическая цепь «i», герметизация компаундом «m», защитой от воспламенения пыли «t», а также выполнением их конструкции в соответствии с общими требованиями к оборудованию, предназначенному для использования во взрывоопасных средах.
Ротаметры выпускаются в следующих модификациях: FAM541, FAM544, FAM545, FAM546, которые отличаются диаметром условного прохода, верхним пределом измерения расхода, габаритными размерами, массой и материалом, соприкасающимся с измерительной средой.
Общий вид ротаметров представлен на рисунках 1, 2, 3, 4.

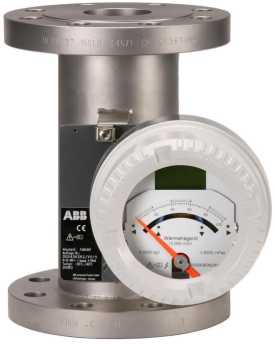

Рисунок 2 - Общий вид FAM544

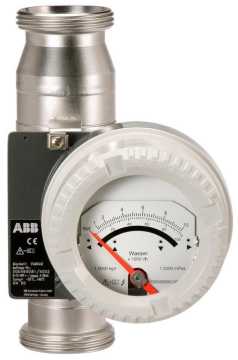

Рисунок 1 - Общий вид FAM541

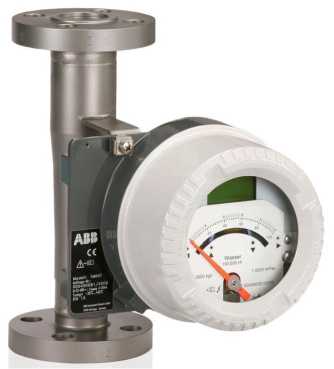

Рисунок 3 - Общий вид FAM545

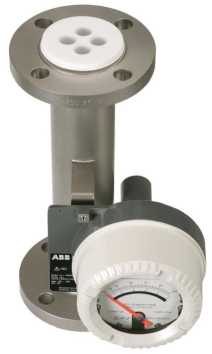

Рисунок 4 - Общий вид FAM546
Пломбирование ротаметров не предусмотрено.
Программное обеспечениеПрограммное обеспечение (ПО) является встроенным и реализовано в микроконтроллере. Микроконтроллер размещен в измерительном преобразователе. ПО загружается в энергонезависимую память ротаметра на заводе-изготовителе и не может быть изменено пользователем.
Пломбирование приборов не предусмотрено.
Уровень защиты ПО приборов от непреднамеренных и преднамеренных изменений -«средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
3KXF000418U0100 |
|
Номер версии ПО (идентификационный номер) |
00.00.01 |
|
Цифровой идентификатор ПО |
не доступен для отображения |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Лист № 3 Всего листов 4 Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики ротаметров
|
Наименование характеристики |
Значение | |||
|
Модификации ротаметра |
FAM541 |
FAM544 |
FAM545 |
FAM546 |
|
Диаметр условного прохода, мм |
от 15 до 100 |
от 25 до 100 |
от 25 до 100 |
от 25 до 100 |
|
Диапазон измерений объемного расхода, м3/ч: жидкости; газа (при температуре 20 °С и давлении 101,325 кПа). |
от 0,028 до 120 от 0,83 до 1600,00 |
от 0,028 до 120 от 2,29 до 1237,00 |
от 0,270 до 27 от 8,02 до 802,40 |
от 0,028 до 53 от 0,83 до 1600,00 |
|
Пределы допускаемой приведенной к диапазону измерения погрешности, % |
±1,6 ±1,01) |
±1,6 ±1,01) |
±2,5 |
±1,6 ±1,01) |
|
Вариация показаний, %, не более |
1,6 |
1,6 |
2,5 |
1,6 |
|
Диапазон температуры измеряемой среды, °С |
от -55 до +400 |
от -40 до +140 |
от -20 до +125 |
от -55 до +400 |
|
Максимальное давление измеряемой среды, МПа |
40 |
4 |
4 |
10 |
|
1) По специальному заказу | ||||
Таблица 3 - Основные технические характеристики ротаметров
|
Наименование характеристики |
Значение | |||
|
Модификации ротаметра |
FAM541 |
FAM544 |
FAM545 |
FAM546 |
|
Габаритные размеры, мм, не более | ||||
|
- высота |
278 |
270 |
375 |
290 |
|
-диаметр |
241 |
213 |
226 |
226 |
|
Масса, кг, не более |
36,5 |
36,5 |
19,2 |
36,5 |
|
Условия эксплуатации: | ||||
|
- температура окружающей |
от -40 до +85 | |||
|
среды, °С |
от -20 до +651) | |||
|
- относительная влажность | ||||
|
воздуха, без конденсата, % |
от 5 до 95 | |||
|
- атмосферное давление, кПа |
от 90 до 110 | |||
|
Напряжение питания постоянного тока (преобразователя | ||||
|
унифицированного токового |
20±10 | |||
|
сигнала), В | ||||
|
Потребляемая мощность, Вт, не более |
1 | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на отказ, ч |
80000 | |||
|
1) Для версии с ЖК индикатором | ||||
наносится на лицевую панель ротаметра методом фотопечати и на титульный лист паспорта и руководства по эксплуатации прибора типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
1 |
2 |
3 |
|
Ротаметр |
Согласно заказу |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
Согласно заказу |
1 экз.* |
|
Комплект монтажных частей |
Согласно заказу |
- |
|
* Допускается прилагать 1 экз. на каждые 10 ротаметров, поставляемых в один адрес. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к ротаметрам FAM540ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости
ГОСТ Р 8.618-2014 Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ 8.122-99 «Ротаметры. Методы и средства поверки»
Техническая документация фирмы «ABB Automation Products GmbH», Германия
Изготовитель«ABB AG», Германия
Адрес: Schillerstr. 72, 32425 Minden, Germany
Тел.: +49 571 830-0
Факс: +49 571 830-1806
Web-сайт: www.abb.com/flow
E-mail: vertrieb.messtechnikprodukte@de.abb.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» апреля 2022 г. № 927
|
Лист № 1 | |
|
Регистрационный № 68246-17 |
Всего листов 4 |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры измерительные программируемые «Benza»
Назначение средства измеренийКонтроллеры измерительные программируемые «Benza» (в дальнейшем - контроллеры) предназначены для подсчёта количества импульсов с последующим преобразованием в показания объёма нефтепродуктов.
Описание средства измерений
Принцип действия контроллеров заключается в подсчёта количества импульсов, поступающих от расходомеров топливно-раздаточных колонок (ТРК), имеющих выход типа «открытый коллектор», преобразовании их в показания объёма нефтепродуктов и управлении составными частями ТРК (насосами, клапанами, и т.п.).
Конструкция контроллеров выполнена в металлическом корпусе влаго-пылезащищённого исполнения.
Контроллеры предназначены для работы с одной однопродуктовой, однопостовой ТРК и имеют интерфейс RS-485 для связи с внешним компьютером и дополнительный GSM модем с держателем SIM карты, который предназначен для удаленной связи с администратором по каналам GPRS. Кроме того, имеется интерфейс RFID (13,56 МГц) радиочастотной идентификации клиентов при помощи карт.
Контроллеры имеют две модификации BS-01 и BS-02, отличающиеся наличием у модификации BS-02 клавиатуры и дополнительного интерфейса RS-485 для подключения уровнемера.
Пломбировка контроллеров в целях предотвращения доступа к элементам конструкции изготовителем не предусмотрена.
Фотографии общего вида контроллеров представлены на рисунках 1 и 2.

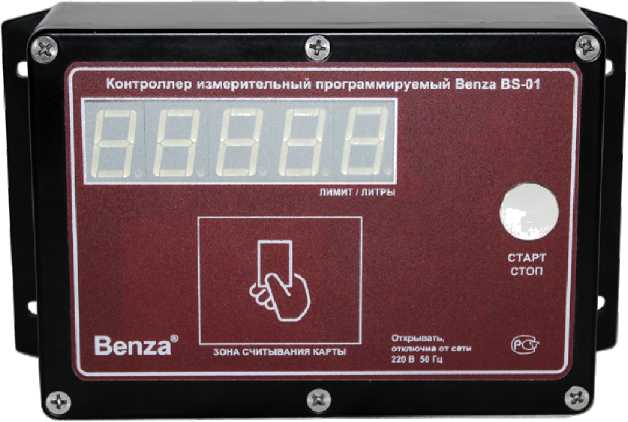

Рисунок 1. Общий вид модификации BS-01.
Рисунок 2. Общий вид модификации BS-02.
Программное обеспечениеПрограммное обеспечение (далее - ПО) состоит из встроенного и внешнего ПО.
Встроенное ПО предназначено для управления работой контроллеров, а внешнее для считывания информации и программирования контроллеров.
Внешнее ПО устанавливается на компьютер с установочного диска. Разделение ПО на метрологически значимую и незначимую части не предусмотрено.
Идентификационные данные метрологически значимого ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Benza |
|
Номер версии (идентификационный номер ПО) |
1.0.8 |
|
Цифровой идентификатор ПО |
F43B |
|
Другие идентификационные данные (если имеются) |
CRC 16 |
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Benza. Автоматическая АЗС |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.5.28.2 |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики представлены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон счёта количества импульсов, имп. |
от 0 до 199800 |
|
Пределы допускаемой абсолютной погрешности счёта импульсов, имп. |
±1 |
|
Постоянная контроллера |
от 47 до 200 имп./л |
|
Количество каналов счёта импульсов |
1 |
|
Частота входных импульсов, Г ц |
от 9,4 до 400 |
|
Длительность входных импульсов, мс |
от 0,5 до 10 |
|
Скважность входных импульсов |
не менее 1,3 |
|
Ёмкость шкалы индикатора, л |
999,00 |
|
Номинальное выходное напряжение постоянного тока встроенного источника питания логических цепей каналов ввода-вывода, В |
5 (12 под заказ) |
|
Рабочее выходное напряжение каналов управления нагрузкой (насос, клапаны), В |
от 187 до 242 |
|
Максимальный ток реле управления насосом, А |
8 |
|
Максимальный ток реле управления клапанами, А |
2 |
|
Время работы при максимальном токе реле управления насосом и температуре окружающего воздуха +30 °С, мин, не более |
15 |
|
Напряжение питающей сети, В |
от 187 до 242 |
|
Частота напряжения питания, Г ц |
50 ± 1 |
|
Мощность, потребляемая контроллером от сети без внешних потребителей, В А, не более |
10 |
|
Габаритные размеры, (ширинахглубинахвысота), мм, не более: - для модификации BS-01; |
204х85х122 |
|
- для модификации BS-02. |
255x85x147 |
|
Масса, кг, не более: - для модификации BS-01; |
3 |
|
- для модификации BS-02. |
4 |
|
Рабочие условия применения: - температура окружающего воздуха, °С: |
от -40 до +55 |
|
- относительная влажность окружающего воздуха | |
|
при температуре +25 °С, %; |
до 90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
наносится на табличку контроллера и в правый верхний угол руководства по эксплуатации, паспорта печатным способом.
Комплектность средства измеренийКомплект поставки приведён в таблице 4.
Таблица 4 - Комплектность.
|
Наименование |
Кол-во, шт. |
|
Контроллер |
1 |
|
Руководство по эксплуатации, паспорт |
1 |
|
Руководство оператора |
1 |
|
Методика поверки |
1 |
|
Программное обеспечение на диске |
1 |
|
Преобразователь интерфейсов RS-485 - USB |
1 |
|
Считыватель карт |
1 |
|
Смарт-карта |
10 |
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к контроллерам измерительным программируемым «Benza»ТУ 4222-022-24016000-2016. Контроллер измерительный программируемый «Benza». Технические условия.
ИзготовительАкционерное общество «Пензаспецавтомаш» (АО «Пензаспецавтомаш»), ИНН 5835003258
Юридический адрес: 440047, г. Пенза, ул. Минская, 13-74. Фактический адрес: 440015, г. Пенза, ул. Егорова, 3. Телефон (факс): (8412) 67-47-77, e-mail: benza@benza.ru, Web-site: www.benza.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: pcsm@sura.ru
Web-site: www.penzacsm.ru
Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197.
