ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «05» апреля 2022 г. № 864

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» апреля 2022 г. № 864

Лист № 1 Регистрационный № 75654-19 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы весоизмерительные Микросим

Приборы весоизмерительные Микросим (далее - приборы) предназначены для выполнения аналого-цифрового преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов взвешивания в единицах массы, либо для управления весами и отображения результатов взвешивания, передаваемых через цифровой интерфейс от взвешивающего модуля, весоизмерительных датчиков с цифровым выходным сигналом или от устройства обработки аналоговых данных.

Приборы являются модулями весов и весоизмерительных устройств, индикаторами по Т.2.2.2 ГОСТ OIML R 76-1-2011 (модификации 0600, 0601), терминалами по Т.2.2.5 ГОСТ OIML R 76-1-2011 (модификация М10), устройствами обработки аналоговых данных по Т.2.2.3 ГОСТ OIML R 76-1-2011 (модификация М0808).

Приборы представляют собой электронные устройства, включающие в себя: стабилизированный источник питания датчиков, усилитель электрических сигналов, аналоговоцифровой преобразователь (кроме модификации М10), процессор обработки данных, запоминающее устройство, дисплей, клавиши управления и интерфейсы связи.

Принцип действия приборов модификаций М0600, М0601, М0808 основан на измерении аналогового электрического сигнала от весоизмерительных датчиков. Этот сигнал усиливается, затем с помощью налогово-цифрового преобразователя, преобразуется в цифровой, далее обрабатывается микропроцессором. Измеренное значение массы выводится на дисплей (кроме модификации М0808) и/или передается через цифровые интерфейсы на внешние периферийные устройства.

Принцип действия приборов модификации М10 основан на идентификации и последующем восприятии цифрового сигнала с информацией о результате измерений, которая выводится на дисплей и передается через цифровые интерфейсы на внешние периферийные устройства.

Приборы могут быть оснащены интерфейсами связи: RS232, RS485, USB, Ethernet, WiFi.

Общий вид приборов представлен на рисунках 1-4.

Схема пломбировки от несанкционированного доступа представлена на рисунках 5-8.

М0600-К М0600-Д

М0600-Б               М0600-С6

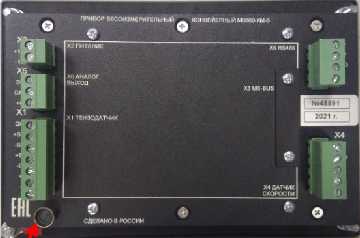

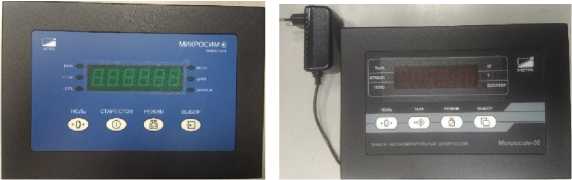

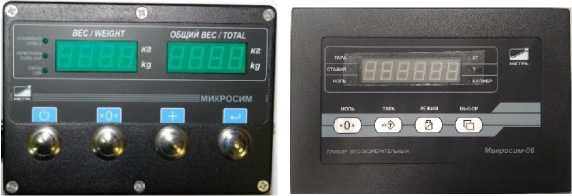

Рисунок 1 - Общий вид приборов модификации М0600

М0601-БМ-2

М0601-БМ-3

М0601-БМ-4

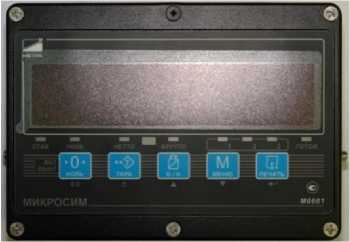

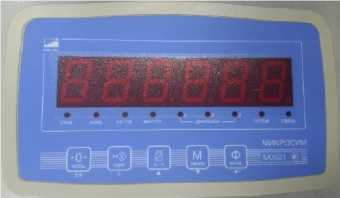

Рисунок 2 - Общий вид приборов модификации М0601

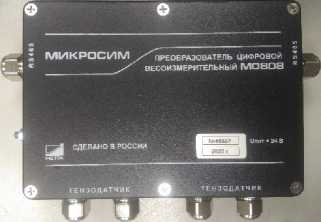

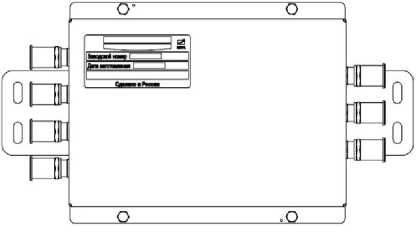

Рисунок 3 - Общий вид приборов модификации М0808

М10

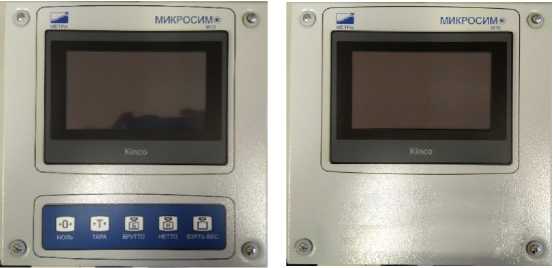

Рисунок 4 - Общий вид приборов модификации М10

-G-

-е-

М0600-Д, М0600-К

Место у становки пломбы

М0600-Б

XI

ДАТЧИК

Х2 ПИТАНИЕ =12...28 В 0.8А

М0600-С

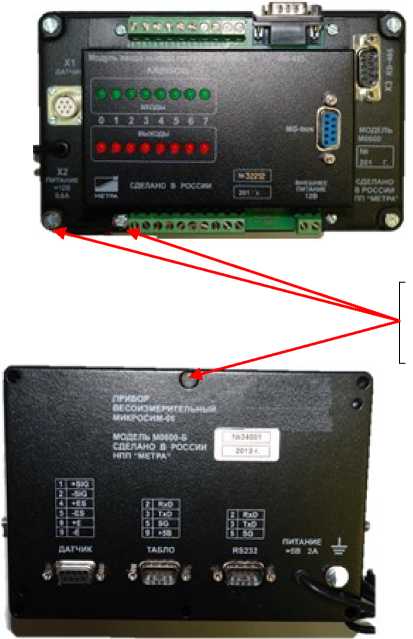

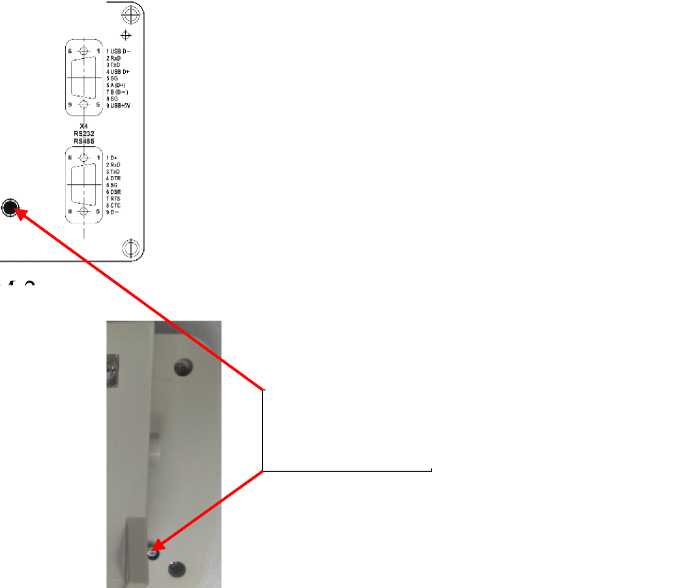

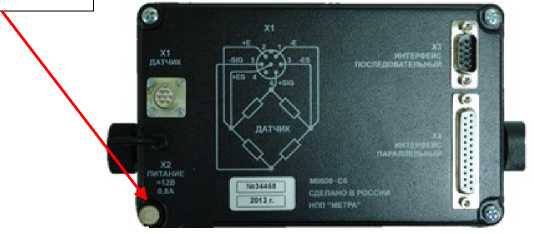

Рисунок 5 - Схема пломбировки приборов М0600 от несанкционированного доступа

Клеймо нрелприятия-ил (ловителя

Пломбируемый переключатель

ГЙоиер прибора”!

|_Далта s.b/nycira_j

КАЛИБРОВКА

ПРИБОР

ВЕСОИЗМЕРИТЕЛЬНЫЙ

МИКРОСИМ-06

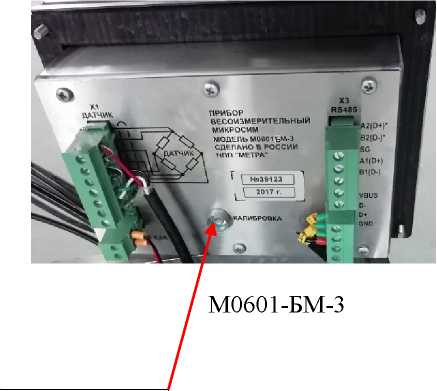

Рисунок 6 - Схема пломбировки приборов М0601 от несанкционированного доступа

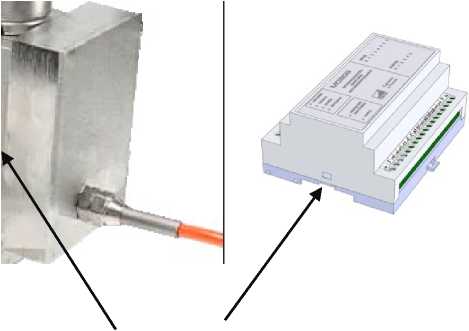

Место пломбировки разрушаемой наклейкой

М0808

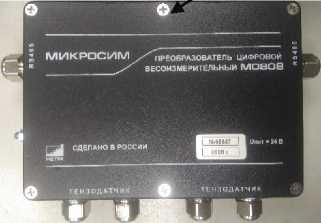

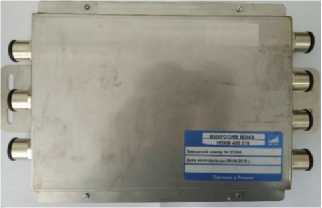

Рисунок 7 - Схема пломбировки приборов М0808 от несанкционированного доступа

Место установки пломбы

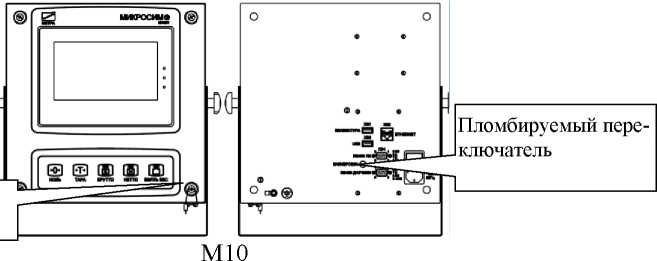

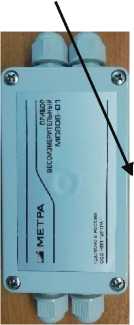

Рисунок 8 - Схема пломбировки приборов М10 от несанкционированного доступа

Заводской номер в числовом формате наносится на приборы в виде наклейки. Знак поверки наносится на прибор в виде оттиска клейма на мастику в пломбировочной чашке на тыльной стороне корпуса прибора (для модификаций М0600, М0601, М10), либо на мастику в отверстии крепежного винта на крышке прибора, либо иным способом на корпус прибора.

Приборы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - определение стабильного равновесия (4.4.2);

• - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство уравновешивания (выборки) массы тары (Т.2.7.4);

• - устройство предварительного задания значения массы тары (Т.2.7.5);

• - выбор различных единиц измерения массы (2.1);

• - обнаружение промахов (5.2);

• - режим работы многодиапазонных весов (Т.3.2.7);

• - режим работы многоинтервальных весов (Т.3.2.6);

• - суммирование (4.20);

• - запоминающее устройство (4.4.6);

• - формирование электрических цифровых сигналов управления исполнительными механизмами весоизмерительных систем;

• - переключение между показаниями брутто (Т.5.2.1) и нетто (Т.5.2.2).

Модификации приборов отличаются функциональными возможностями, метрологическими и техническими характеристиками, материалом корпуса и выпускаются в различных модификациях:

• - М0600 -для весов и весоизмерительных устройств с числом поверочных интервалов до 3000 включительно, с функцией суммирования массы, включает исполнения:

• - М0600-Д - прибор для использования в весах, с дополнительной функцией дискретного суммирования и управляющими дискретными входами и выходами;

• - М0600-К - прибор для использования в весах, с дополнительной функцией непрерывного суммирования и управляющими дискретными входами и выходами;

• - М0600-Б - прибор для использования в весах для взвешивания багажа в аэропортах, имеет два встроенных дисплея;

• - М0600-С - прибор для использования в весах, с функцией дискретного суммирования до 8 взвешиваний (для учета нагрузок от осей транспортного средства);

• - М0601 -для весов и весоизмерительных устройств с числом поверочных интервалов до 6000 включительно;

• - М0808 - прибор для весов и весоизмерительных устройств с числом поверочных интервалов до 6000 включительно, без встроенного дисплея и клавиатуры управления, с количеством входов от одного до восьми, с интерфейсом RS485.

• - М10 - прибор для отображения на дисплее результата взвешивания, переданного через цифровой интерфейс взвешивающего модуля, устройства обработки аналоговых данных или весоизмерительных датчиков с цифровым выходным сигналом, а также для управления весами, весоизмерительными устройствами и дозаторами.

Программное обеспечение (далее - ПО) весов является, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО приборов через интерфейс пользователя невозможно. Для предотвращения несанкционированного доступа к параметрам регулировки и настройки предусмотрено электронное клеймо, представляющее из себя генерируемое по определённому алгоритму число, которое автоматически обновляется при сохранении измененных параметров. Значение электронного клейма отображается при работе приборов после нажатия определённой комбинации клавиш. Изменение метрологически значимых параметров возможно только в сервисном режиме работы, вход в который защищен паролем и пломбой. Для контроля изменений метрологически значимых параметров предусмотрен несбрасываемый счетчик (журнал событий), показания которого меняются при изменении метрологически значимых параметров регулировки и настройки и могут быть выведены на дисплей (за исключением приборов модификаций М0601 и М0600).

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077—2014.

Идентификационным признаком ПО служит номер версии, который отображается при включении прибора и/или доступен для просмотра через меню. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 — Идентификационные данные ПО

* Обозначения «х», «хх» или «ххх» не относится к метрологически значимому ПО

Таблица 2 — Метрологические и технические характеристики

*Адаптер предназначен для сетей переменного тока с номинальным напряжением 220 В и частотой 50 Гц

наносят на маркировочную табличку и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4 — Комплектность средства измерений

приведены в документах: «Приборы весоизмерительные М0601. Руководство по эксплуатации», п.2 «Использование по назначению», «Приборы весоизмерительные М10. Руководство по эксплуатации», п.4 «Использование изделия», «Приборы весоизмерительные М0808. Руководство по эксплуатации», п.2 «Подготовка к работе», «Приборы весоизмерительные М0600. Руководство по эксплуатации», п.2 «Использование по назначению».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 4274-003-10850066-13 «Приборы весоизмерительные Микросим. Технические условия»

Изготовитель

Общество с ограниченной ответственностью Научно-производственное предприятие «Метра» (ООО НПП «Метра»)

ИНН 4025012510

Адрес: 249037, Калужская обл., г. Обнинск, ул. Красных зорь, д. 26

Телефон: +7 (48439) 405-78

Адрес в Интернет: www.metra.ru

Адрес электронной почты: info@metra.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: (495) 437-55-77/ 437-56-66.

Адрес в Интернет: www.vniims.ru

Адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.

В части вносимых изменений

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7(495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

05 апреля 2022 г.

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.
