ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители высоты облаков CL31

Назначение средства измерений

Измерители высоты облаков CL31 (далее - измерители CL31) предназначены для автоматических измерений высоты облаков.

Описание средства измерений

Принцип действия измерителей CL31 основан на измерении времени, необходимого для прохождения импульса света до отражающей поверхности и (или) рассеивающей среды (облака, дымка, туман, аэрозоли) и возвращения его на приемник, преобразовании полученного временного интервала в цифровой код, обработки результатов измерений и передачи информации в линию связи.

Конструктивно измерители CL31 выполнены в виде единого блока, в корпусе которого размещены: приемно-передающий оптический модуль, объединяющий излучатель и приемник, плата управления, процессорная плата, блок питания, блок обдува (оконный кондиционер), резервная аккумуляторная батарея.

В измерителях CL31 использована технология «LIDAR» на основе импульсного диодного лазера, при которой короткие излучаемые (лазерные) импульсы посылаются в вертикальном или близком к вертикальному направлению. Излучаемые (лазерные) импульсы на своем пути отражаются, рассеиваются и поглощаются атмосферными частицами, образуя профиль отраженного сигнала (далее - эхо-сигнал). Эхо-сигнал обрабатывается по алгоритмам фирмы «Vaisala Oyj» встроенным программным обеспечением (ПО «CL31»), установленным в процессорной плате. При этом выделяется до трех слоев облачности (при наличии) и определяется их нижняя граница. Если нижняя граница облачности размыта, то измеряется вертикальная видимость.

В качестве излучателя используется полупроводниковый импульсный лазер с длиной волны 915 нм при 25 °C, выходной мощностью (среднее значение) 12 мВт, в качестве приемника - кремниевый лавинный фотодиод.

Измерители CL31 имеют последовательные интерфейсы связи RS-232, RS-485. Дистанция передачи информации: для RS-232 - до 45 м, для RS-485 - 1200 м, с модемом до 8000 м.

Общий вид измерителя CL31 представлен на рисунке 1.

Пломбировка не предусмотрена, для защиты измерителей CL31 от несанкционированного доступа применяются замки. Схема расположения замков представлена на рисунке 1.

Знак поверки наносится на свидетельство о поверке в случае его оформления и/или в формуляр. Заводской номер наносится на корпус измерителя CL31 в виде наклейки и представлен на рисунке 2.

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

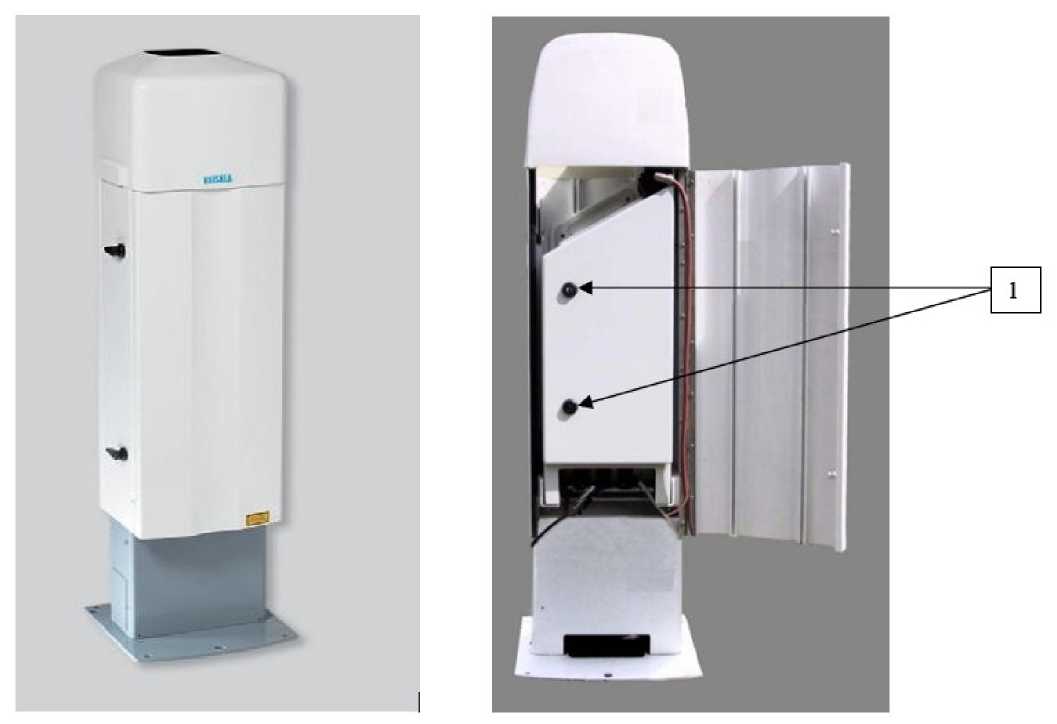

Рисунок 1 - Общий вид и схема расположения замков на измерителе CL31

1 - замки на корпусе

VAISALA

CL31 CEILOMETER

CONFIGURATION 2C1B1A2A2C2A1A1F

Voltage 230 V/1.4 А

Frequency 50 / 60 Hi

Serial No. P4850617      —

Made in Finland

Vaisala Oyj, Vanha Nurmijirventie 21, Ft-01670 Vantaa, Finland

J1

J2

J3

J4

WINDOW

POWER

DATA

MAINTENANCE

BLOWER

INPUT

LINE

LINE

'V

■V

Ж

■V

Рисунок 2 - Заводской номер измерителя CL31

Программное обеспечение

Измерители CL31 имеют встроенное программное обеспечение «CL31», которое является полностью метрологически значимым. Встроенное ПО «CL31» обеспечивает прием, обработку, анализ результатов измерений, создание сообщений с данными, проверку состояния и управление измерителем CL31.

Уровень защиты программного обеспечения «средний» в соответствиис Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

CL31 .hex

Номер версии (идентификационный номер) ПО

не ниже 2.14

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений высоты облаков, м

от 10 до

7600

Пределы допускаемой погрешности измерений высоты облаков:

-абсолютной в диапазоне от 10 до 150 м включ., м; -относительной в диапазоне св. 150 до 7600 м, %

±7 ±4,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-напряжение переменного тока, В

220±22

-частота переменного тока, Гц

50/60

Потребляемая мощность, В^А, не более

310

Габаритные размеры, мм, не более:

- высота

1190

- ширина

200

- длина

235

Масса, кг, не более

18,5

Условия эксплуатации:

-температура воздуха, C

от -50 до

-относительная влажность воздуха,%

+50

-атмосферное давление, гПа

от 20 до 90

от 600 до

1100

Средняя наработка на отказ, ч

8000

Срок службы, лет

8

Знак утверждения типа

наносится на титульный лист формуляра типографским методом и на корпус измерителя CL31 в виде этикетки.

Комплектность средства измерений

Таблица 4 - Комплектность измерителя CL31

Наименован

ие

Обозначение

Количество

Измеритель высоты облаков

CL31

1 шт.

Монтажный комплект

-

1 шт.

Формуляр «Измерители высоты облаков CL31»

ФО

1 экз.

Сведения о методиках (методах) измерений

приведены формуляре «Измерители высоты облаков CL31», раздел «Описание работы».

Нормативные и технические документы, устанавливающие требования к измерителям высоты облаков CL31

Техническая документация фирмы «Vaisala Oyj», Финляндия

Изготовитель

Фирма «Vaisala Oyj», Финляндия

Адрес: PO Box 26 FI-00421 Helsinki, Finland

Телефон (факс): (3589) 89491, (3589) 89492227

Web-сайт: www.vaisala.com

E-mail: info@vaisala.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2022 г. № 749

Лист № 1 Регистрационный № 63763-16 Всего листов 13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Манометры промышленные Ashcroft моделей 1005, 1008, 1009, 1020, 1032, 1082, 1084, 1122, 1127, 1128, 1150, 1259, 1279, 1377, 1379, 2462, 5008, А4А, Т55Е, Т5400, Т5500, Т6500

Назначение средства измерений Манометры промышленные Ashcroft моделей 1005, 1008, 1009, 1020, 1032, 1082, 1084, 1122, 1127, 1128, 1150, 1259, 1279, 1377, 1379, 2462, 5008, А4А, Т55Е, Т5400, Т5500, Т6500 (далее - манометры) предназначены для измерений избыточного давления (в том числе вакуумметрического давления газов) и разности давлений жидких и газообразных сред.

Описание средства измерений

Принцип действия манометров основан на уравновешивании измеряемого давления силой упругой деформации трубчатой пружины (трубка Бурдона), один конец которой запаян в держатель, а другой через тягу связан с трибко-секторным механизмом, преобразующим линейное перемещение упругого чувствительного элемента в круговое движение показывающей стрелки относительно шкалы манометра.

Манометр представляют собой прибор, состоящий из измерительного механизма (трубка Бурдона), шкалы (циферблата) с показывающей стрелкой в цилиндрическом корпусе. Для подсоединения к магистрали давления внизу или сзади корпуса расположен резьбовой штуцер с гайкой «под ключ».

Модели манометров отличаются конструктивным исполнением, диаметром шкалы, диапазоном измерений, точностными характеристиками и условиями эксплуатации. Манометры имеют одношкальное и многошкальное (две шкалы) исполнения.

Общий вид манометров приведен на рисунках 1 - 22.

Все элементы манометров, контактирующие с измеряемой средой, изготовлены из материалов, которые обеспечивают высокую степень защиты от коррозии, в том числе, в агрессивной среде.

Для сглаживания пульсации измеряемого давления и повышения виброустойчивости конструкцией манометра предусмотрена возможность заполнения пространства между циферблатом и стеклом корпуса манометра демпфирующей жидкостью.

Степень защиты обеспечивая оболочкой по ГОСТ 14254-96: IP54; IP65; IP66. Конструкция манометров обеспечивает ограничение доступа к внутренним элементам, с целью предотвращения несанкционированного доступа на корпус наносится наклейка, не повредив которую невозможно вскрыть корпус.

Конструкция средства измерений предусматривает нанесение знака поверки на средство измерений.

Заводской номер наносится типографским способом на табличку, прикрепленную на корпусе манометра.

Изображение места нанесения знака утверждения типа и знака поверки, таблички с

местом нанесения заводского номера представлено на рисунке 23.

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

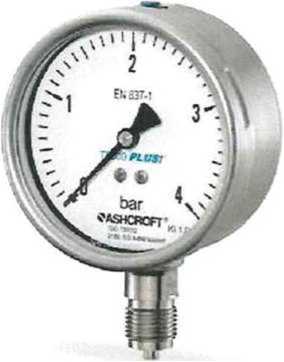

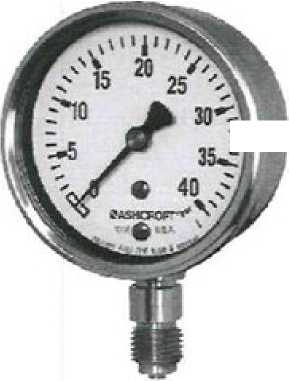

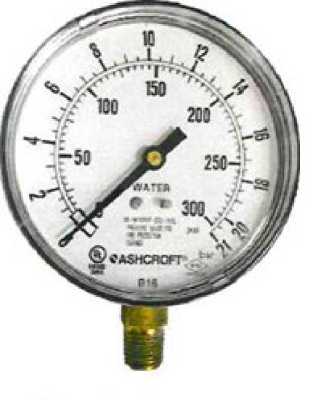

Рисунок 1 - Модель 1005

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

|,н

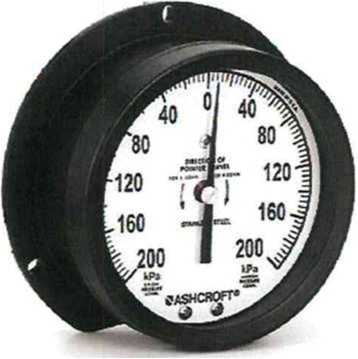

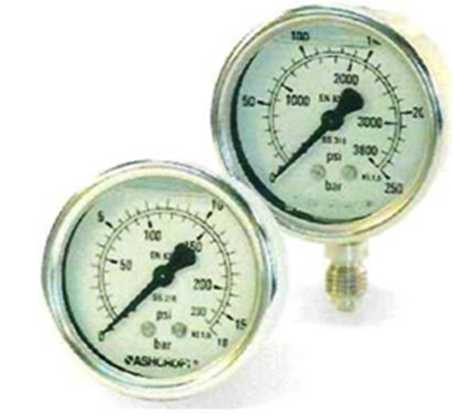

Рисунок 2 - Модель 8

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

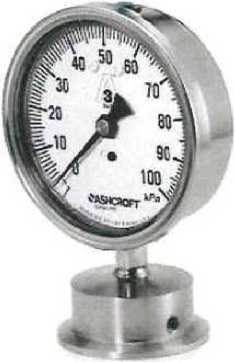

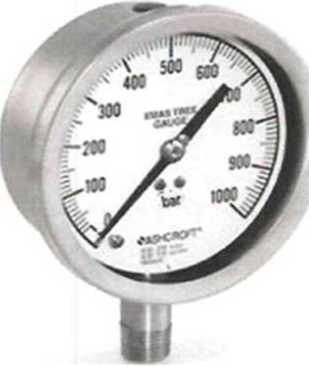

Рисунок 3 - Модель 1009

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

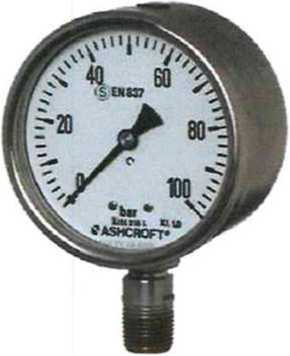

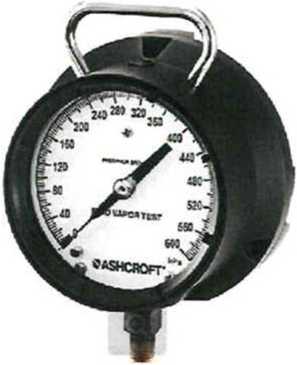

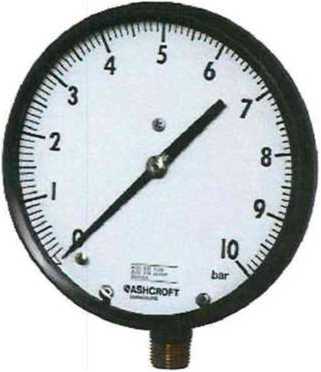

Рисунок 4 - Модель 1020

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

Рисунок 5 - Модель 1032

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

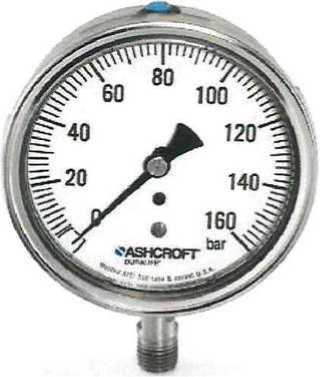

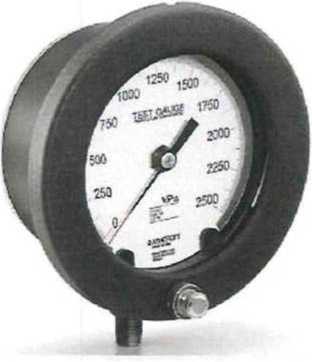

Рисунок 6 - Модель 1082

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

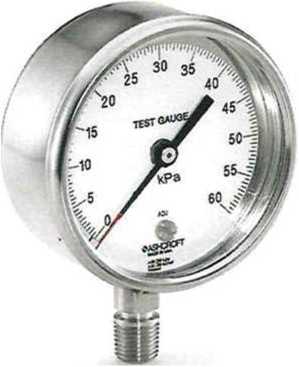

Рисунок 7 - Модель 1084

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

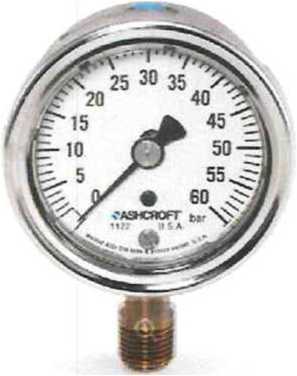

Рисунок 8 - Модель 1122

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

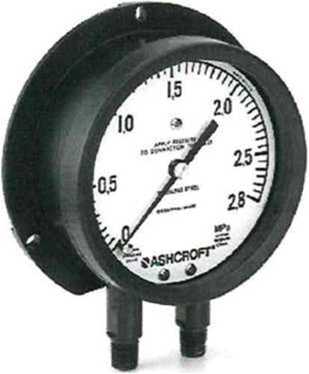

Рисунок 9 - Модель 1127

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

Рисунок 10 - Модель 1128

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

Рисунок 11 - Модель 1150

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

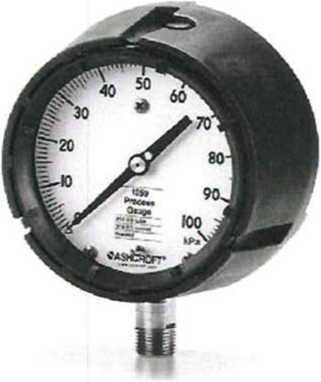

Рисунок 12 - Модель 1259

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

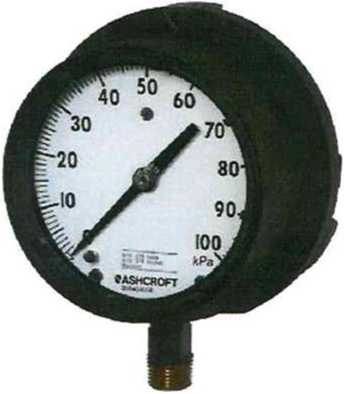

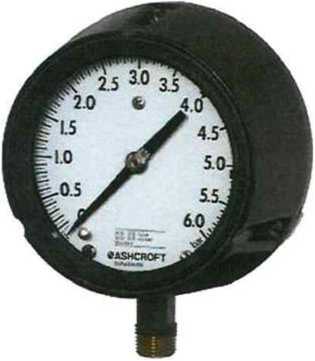

Рисунок 13 - Модель 1279

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

Рисунок 14 - Модель 1377

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

Рисунок 15 - Модель 1379

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

Рисунок 16 - Модель 2462

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

Рисунок 17 - Модель 5008

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

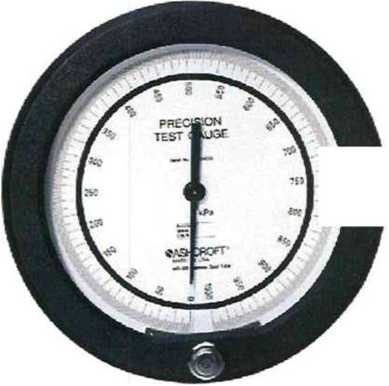

Рисунок 18 - Модель А4А

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

Рисунок 19 - Модель Т55Е

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

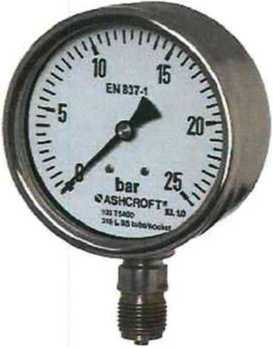

Рисунок 20 - Модель Т5400

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

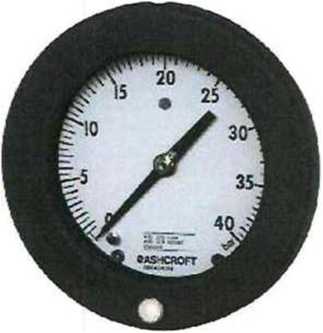

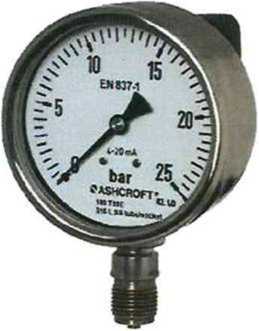

Рисунок 21 - Модель Т5500

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

Рисунок 22 - Модель Т6500

Место нанесения

Место нанесения

знака поверки

знака утверждения типа

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

Место нанесения заводского номера

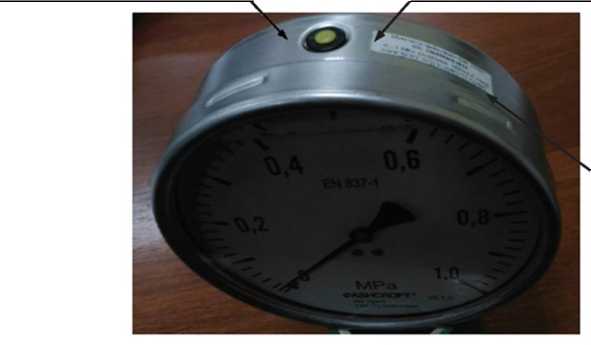

Рисунок 23 - Места нанесения знака утверждения типа и знака поверки, таблички с местом нанесения заводского номера

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Основные метрологические и технические характеристики манометров представлены в таблицах 1 - 3.

Таблица 1 - Диапазоны измерений манометров

Наименование характеристики

Значение

Диапазоны измерений (ДИ) 1)

модель 1005

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

550 (5,5); 2100 (21,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

4,0 (40); 7,0 (70); 40 (400)

модель 1008

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

60 (0,6); 100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100); 16 (160);

25 (250); 40 (400); 60 (600); 100 (1000)

- давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

- избыточного давления и

0 ( 0)

давления разрежения НПИ, кПа (бар)

- 100 (-1)

ВПИ, кПа (бар)

150 (1,5); 300 (3,0); 500 (5,0); 900 (9,0)

Наименование характеристики

Значение

модель 1009

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0): 600 (6,0); 1000 (10,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100); 16 (160);

25 (250); 40 (400); 60 (600); 100 (1000); 160 (1600)

- давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

- избыточного давления и

0 ( 0)

давления разрежения НПИ, кПа (бар)

- 100 (-1)

ВПИ, кПа (бар)

60 (0,6); 150 (1,5); 300 (3,0); 500 (5,0); 900 (9,0)

модель 1020

- избыточного давления НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

6,0 (60); 10 (100); 16 (160); 25 (250); 40 (400);

60 (600); 100 (1000); 160 (1600).

модель 1032

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0).

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100);

16 (160); 25 (250); 40 (400); 60 (600); 70 (700)

- давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

0 (0)

модель 1082

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100);

16 (160); 25 (250); 40 (400); 60 (600); 70 (700)

- давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар

- избыточного давления и

0 ( 0)

давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

60 (0,6); 150 (1,5); 300 (3,0); 500 (5,0); 900 (9,0)

модель 1084

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

10 (0,1); 20 (0,2); 40 (0,4); 60 (0,6)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,1 (11); 1,4 (14); 2,0 (20); 2,8 (28); 4,2 (42); 7,0 (70)

Наименование характеристики

Значение

- давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

- избыточного давления и

0 ( 0)

давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

150 (1,5); 300 (3,0); 500 (5,0); 900 (9,0); 1500 (15,0); 2400 (24,0)

модель 1122

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60)

- давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

- избыточного давления и

0 ( 0)

давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

150 (1,5); 300 (3,0); 500 (5,0)

модель 1127

- разности давлений НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

140 (1,4); 200 (2,0); 400 (4,0); 1100 (11,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,4 (14); 2,0 (20); 2,8 (28); 4,0 (40); 5,6 (56); 7,0 (70)

модель 1128

- разности давлений НПИ, кПа (бар) 1)

-70 (-0,7); -100 (-1,0); -200 (-2,0); -350 (-3,5); -550 (-5,5); -700 (-7,0)

ВПИ, кПа (бар)

70 (0,7); 100 (1,0); 200 (2,0); 350 (3,5); 550 (5,5); 700 (7,0)

НПИ, МПа (бар) 1)

-1,0 (-10); -1,4 (-14); -2,0 (-20); -2,8 (-28); -3,5 (-35);

ВПИ, МПа (бар)

1,0 (10); 1,4 (14); 2,0 (20); 2,8 (28); 3,5 (35)

модель 1150

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40)

модель 1259

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

60 (0,6); 100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100); 16 (160); 25 (250);

40 (400); 60 (600); 100 (1000); 160 (1600)

- давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

0 (0)

Наименование характеристики

Значение

модель 1279

  • - избыточного давления НПИ, кПа (бар)

ВПИ, кПа (бар) НПИ, МПа (бар) ВПИ, МПа (бар)

  • - давления разрежения НПИ, кПа (бар) ВПИ, кПа (бар)

  • - избыточного давления и давления разрежения НПИ, кПа (бар)

ВПИ, кПа (бар)

0 (0)

60 (0,6); 100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0) 0 (0)

1,6(16); 2,5(25); 4,0(40); 6,0(60); 10(100); 16(160); 25(250); 40(400); 60(600); 100(1000); 160(1600)

-100 (-1)

0 (0)

-100 (-1)

60 (0,6); 150 (1,5); 300 (3,0); 500 (5,0); 900 (9,0)

модели 1377, 1379, 2462

  • - избыточного давления НПИ, кПа (бар)

ВПИ, кПа (бар) НПИ, МПа (бар) ВПИ, МПа (бар)

  • -  давления разрежения НПИ, кПа (бар)

ВПИ, кПа (бар)

  • - избыточного давления и давления разрежения НПИ, кПа(бар)

ВПИ, кПа (бар)

0 (0)

60 (0,6); 100 (1,0); 160 (1,6); 250 (2,5); 400(4,0); 600(6,0); 1000 (10,0) 0 (0)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100); 16 (160); 25 (250); 40 (400); 60 (600); 100 (1000); 160 (1600); 250 (2500)

-100 (-1)

0 ( 0)

-100 (-1)

60 (0,6); 150 (1,5); 300 (3,0); 500 (5,0); 900 (9,0)

модель 5008

  • - избыточного давления НПИ, кПа (бар)

ВПИ, кПа (бар) НПИ, МПа (бар) ВПИ, МПа (бар)

  • - давления разрежения НПИ, кПа (бар)

ВПИ, кПа (бар)

  • - избыточного давления и давления разрежения НПИ, кПа(бар)

ВПИ, кПа (бар)

0 (0)

60 (0,6); 100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6.0); 1000 (10,0) 0 (0)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100); 16 (160);

25 (250); 40 (400); 60 (600); 100 (1000)

-100 (-1) 0 (0)

-100 (-1)

50 (0,5); 150 (1,5); 300 (3,0); 500 (5,0); 900 (9,0)

модель А4А

- избыточного давления НПИ, кПа (бар)

ВПИ, кПа (бар)

0 (0)

60 (0,6); 100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0)

Наименование характеристики

Значение

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100); 16 (160);

25 (250); 40 (400); 60 (600); 100 (1000)

- давления разрежения

НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

0 (0)

модель Т55Е

- избыточного давления

НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100)

- давления разрежения

НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

- избыточного давления и

0 ( 0)

давления разрежения

НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

150 (1,5); 300 (3,0); 500 (5,0); 900 (9,0).

модель Т5400

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100); 16 (160);

25 (250); 40 (400); 60 (600); 100 (1000)

- давления разрежения

НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

- избыточного давления и

0 ( 0)

давления разрежения

НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

50 (0,5); 150 (1,5); 300 (3,0); 500 (5,0); 900 (9,0)

модели Т5500, Т6500

- избыточного давления НПИ, кПа (бар)

0 (0)

ВПИ, кПа (бар)

60 (0,6); 100 (1,0); 160 (1,6); 250 (2,5); 400 (4,0); 600 (6,0); 1000 (10,0)

НПИ, МПа (бар)

0 (0)

ВПИ, МПа (бар)

1,6 (16); 2,5 (25); 4,0 (40); 6,0 (60); 10 (100); 16 (160);

25 (250); 40 (400); 60 (600); 100 (1000); 160 (1600); 250 (2500)

- давления разрежения НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

0 ( 0)

- избыточного давления НПИ, кПа (бар)

-100 (-1)

ВПИ, кПа (бар)

60 (0,6); 150 (1,5); 300 (3,0); 500 (5,0); 900 (9,0)

Примечание:

1) Знак минус определяется тем, в какую из камер подается большее давление при измерении раз-

ности давлений

Таблица 2 - Метрологические характеристики манометров

Наименование характеристики

Значение

Пределы допускаемой основной погрешности, выраженной в процентах от поддиапазона измерений, при температуре окружающей среды 20 °С, % модели 1005, 1008, 1032

- в поддиапазоне от 0 до 25 % от ДИ

±3,0

- в поддиапазоне от 25 % от ДИ (включ.) до 75 % от ДИ (включ.)

±2,0

- в поддиапазоне от 75 до 100 % от ДИ

±3,0

модели 1122, 1127, 1128

- в поддиапазоне от 0 до 25 % от ДИ

±2,0

- в поддиапазоне от 25 % от ДИ (включ.) до 75 % от ДИ (включ.)

±1,0

- в поддиапазоне от 75 до 100 % от ДИ

±2,0

Пределы допускаемой основной погрешности, выраженной в процентах от ДИ, при температуре окружающей среды 20 °С, % модели 1008, 1009, 1020, Т55Е, Т5400, Т5500, Т6500

±1,0

модели 1009, 1020, 1084, 1150, 1259, 1279, 1377, 1379, 2462, Т55Е, Т5400, Т5500, Т6500

±0,5

модель 1082

±0,25

модель 5008

±1,6

модель А4А

±0,1

Пределы дополнительной погрешности, выраженной в процентах от ДИ, вызванной изменением температуры окружающей среды на каждые 10 °С от 20 °С, %

модели 1005, 1008, 1009, 1020, 1084, 1122, 1127, 1128, 1150, 1259, 1279, 1377, 1379, 2462, 5008, Т55Е, Т5500, Т6500

±0,3

модель 1032

±0,5

модели 1082, А4А

±0,1

модель Т5400

±0,4

Примечания:

1) Диапазон измерений указан от нижнего предела измерений (НПИ) до верхнего предела изме-

рений (ВПИ), указанный диапазон измерений может быть выражен в других единицах измере-

ния давления:

- для манометров применяемых на территории РФ в соответствии с Постановлением правитель-

ства РФ № 879 от 31.10.2009 г.;

- для других случаев в соответствии с требованиями Заказчика.

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия измерений

- температура измеряемой среды, °С модель 1005

от -25 до +65

модели 1008, 1259, 1279, 1377, 1379, 2462

от -25 до +120

модель 1009

от -40 до +120

модели 1020, 5008, Т5400, Т5500, Т6500

от -25 до +200

модели 1032, 1082, 1084, А4А

от -25 до +60

модели 1122, 1127, 1128, 1150

от -29 до +121

модель Т55Е

от -25 до +85

Продолжение таблицы 3

Наименование характеристики

Значение

- температура окружающей среды, °С модели 1005, 1020, 1259, Т5400, Т6500

от -40 до + 60

модель Т5500

от -55 до + 70

модели 1008, 1009

от -40 до + 90

модели 1032, 5008, Т55Е

от -25 до + 60

модели 1082, 1084, А4А

от -40 до + 65

модели 1122, 1127, 1128, 1150

от -29 до + 93

модели 1279, 1377, 1379, 2462

от -45 до + 120

- относительная влажность, %, не более

для всех моделей

95

- атмосферное давление, кПа

для всех моделей

от 84,0 до 106,7

Диаметр шкалы измерений (мм) модель 1005

38; 50; 63; 90

модель 1008

40; 50; 63; 100

модель 1009

63; 89; 115; 153

модели 1020, 1150, 1279

114,3

модель 1032

51; 63,5; 89; 114,3

модели 1082, 1377, 1379

114,3; 152,4; 216

модель 1084

76

модели 1122, 5008

63,5

модели 1127, 1128

114,3; 152,4

модель 1259

114,3

модель 2462

152,4

модель А4А

152,4; 216; 304; 406

модели Т55Е, Т5400

100

модели Т5500, Т6500

100;160

Габаритные и присоединительные размеры

в соответствии с эксплуатационной

документацией

Масса, кг, не более модели 1005, 5008

0,30

модель 1008

0,42

модели 1009, 1127, 1128

1,60

модели 1020, 1032, 1082, 1377, Т55Е, Т5500, Т6500

2,00

модель 1084

0,50

модель 1122

0,23

модели 1150, 2462

1,20

модели 1259, 1279

1,50

модель 1379

3,20

модель А4А

5,00

модель Т5400

1,00

Средний срок службы, лет

12

Средняя наработка на отказ, ч

20000

Знак утверждения типа

наносится типографским способом на титульном листе руководства по эксплуатации и на маркировочную табличку, размещенную на корпусе манометра, как показано на рисунке 23.

Комплектность средства измерений

Таблица 4 - комплектность средства измерений

Наименование

Обозначение

Кол-во

Манометр

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз. 1)1

Примечание:

1) на партию манометров, поставляемых в один адрес.

Сведения о методиках (методах) измерений

изложены в документе «Манометры промышленные Ashcroft моделей 1005, 1008, 1009, 1020, 1032, 1082, 1084, 1122, 1127, 1128, 1150, 1259, 1279, 1377, 1379, 2462, 5008, А4А, Т55Е, Т5400, Т5500, Т6500. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к манометрам промышленным Ashcroft моделей 1005, 1008, 1009, 1020, 1032, 1082, 1084, 1122, 1127, 1128, 1150,1259,1279,1377,1379,2462, 5008, А4А, Т55Е, Т5400, Т5500, Т6500

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом от 29.06.2018 г. № 1339.

ГОСТ 8.187-76 «ГСП. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».

Техническая документация фирмы изготовителя.

Изготовители

«Ashcroft Instruments GmbH», Германия, 52499, Baesweiler, Max-Planck-Str. 1. «Ashcroft Inc.», США, CT, 250 East Main St. Stratford.

Испытательный центр

Закрытое акционерное общество Консалтинге - инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8 Тел: (495) 491 78 12, (495) 491 86 55 E-mail: sittek@mail.ru.. kip-mce@nm.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311313 от 01.05.2015 г.

В части вносимых изменений

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул. Озерная, д.46 Телефон: +7 (495) 437-55-77 / 437-56-66;

E-mail: office@vniims.ru, Web-сайт: www.vniims.ru Уникальный номер записи об аккредитации в реестре аккредитованных лиц 30004-13

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» марта 2022 г. № 749

Лист № 1 Регистрационный № 69131-17                                           Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 (модификации ССС-903, ССС-903М)

Назначение средства измерений

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 (модификации ССС-903, ССС-903М) предназначены для непрерывного автоматического измерения объемной доли кислорода, диоксида углерода, объемной доли или массовой концентрации вредных газов, а также объемной доли горючих газов в воздухе рабочей зоны.

Описание средства измерений

Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903 (модификации ССС-903, ССС-903М) (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.

Принцип действия газоанализаторов определяется типом установленного преобразователя газового:

  • - ПГТ-903, ПГТ-903У - термокаталитический;

  • - ПГО-903, ПГО-903У, ПГО-903А - оптический;

  • - ПГЭ-903, ПГЭ-903А, ПГЭ-903У - электрохимический;

  • - ПГФ-903У - фотоионизационный.

Способ отбора пробы - диффузионный.

Конструктивно газоанализаторы выполнены одноблочными и состоят из устройства порогового УПЭС (УПЭС-903 или УПЭС-903М) и одного сменного преобразователя газового (термокаталитического ПГТ, электрохимического ПГЭ, оптического ПГО или фотоионизаци-онного ПГФ). Устройство пороговое УПЭС выпускается с органами управления и индикации или без них.

Преобразователи газовые ПГТ, ПГО, ПГЭ, ПГФ имеют встроенную флэш-память, в которой хранятся градуировочные коэффициенты и прочие настроечные параметры, которые при подключении к устройству пороговому УПЭС автоматически считываются микропроцессором. Преобразователи газовые выпускаются в корпусах из алюминиевых сплавов исполнений 903 и 903А или из нержавеющей стали исполнений 903У.

Выходными сигналами газоанализаторов являются:

  • - показания светодиодного цифрового дисплея (при наличии);

  • - унифицированный аналоговый выходной сигнал 4-20 мА в диапазоне показаний;

  • - цифровой, интерфейс RS 485 с протоколом Modbus RTU;

  • - цифровой, протокол HART (используется низкоуровневая модуляция, наложенная на аналоговый сигнал 4-20 мА. Модуляция цифрового сигнала осуществляется по стандарту BELL-202, скорость связи 1200 бод);

- замыкание и размыкание контактов реле ("сухой контакт"), срабатывающие при превышении 2-х ("предварительный" и "аварийный" для ССС-903) или 3-х ("низкий", "высокий", "аварийный" для ССС-903М) программно конфигурируемых уровней;

  • - размыкание и замыкание контактов реле «исправность» при неисправности первичного преобразователя.

Протокол HART также используется для подключения коммуникатора и выполнения необходимых сервисных операций в полевых условиях (считывание результатов измерений, установка нулевых показаний и градуировка, задание порогов срабатывания).

Дисплей газоанализатора (при наличии) отображает следующие данные:

  • - результат измерений содержания определяемого компонента, химическую формулу или наименование, обозначение единицы измерений;

  • - установленные значения порогов срабатывания сигнализации;

  • - значение содержания определяемого компонента, соответствующие верхней границе диапазона измерений;

  • - графическую диаграмму регистрации результатов измерений в течение фиксированного интервала времени (только для ССС-903М).

Заводской номер наносится на табличку, расположенную на корпусе УПЭС.

Нанесение знака поверки на средство измерений не предусмотрено.

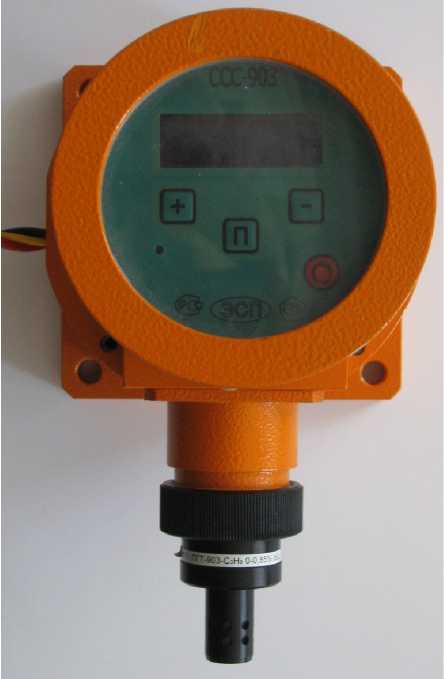

Общий вид газоанализаторов приведен на рисунке 1. Схема пломбирования газоанализаторов от несанкционированного доступа приведена на рисунке 2.

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

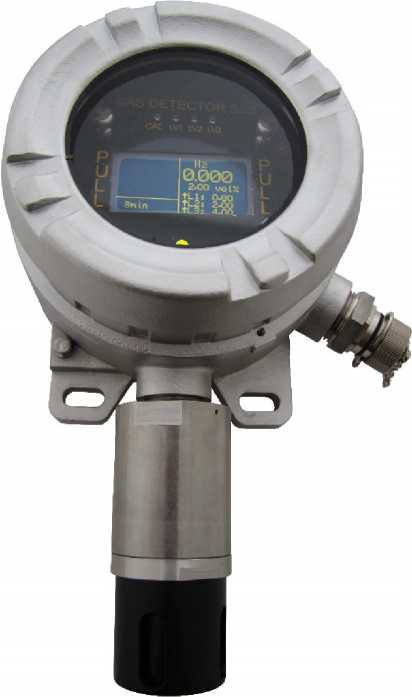

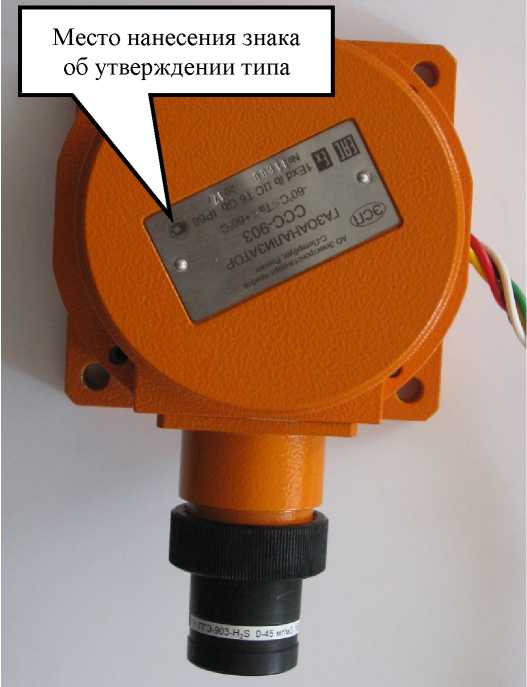

а) Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903М (исполнение с УПЭС-903М из нержавеющей стали)

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

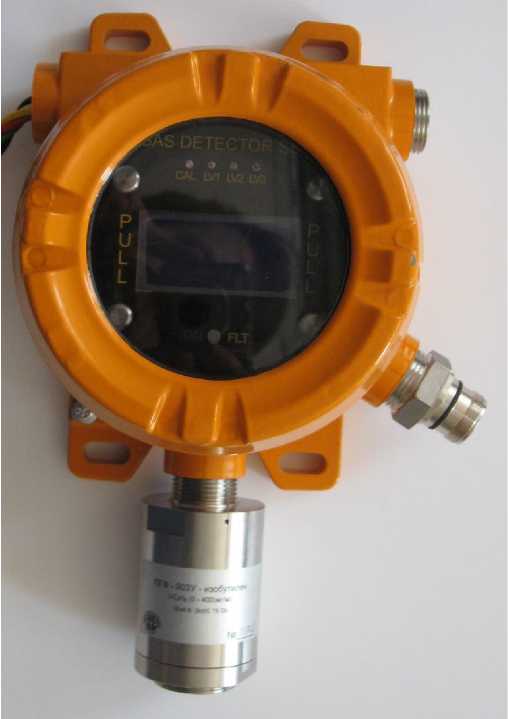

б) Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903М (исполнение с УПЭС-903М из алюминиевых сплавов), общий вид

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

в) Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903 (исполнение с УПЭС-903 из алюминиевых сплавов), общий вид

Приказ Росстандарта №749 от 23.03.2022, https://oei-analitika.ru

г) Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903 (исполнение с УПЭС-903 из алюминиевых сплавов, без дисплея), общий вид

Рисунок 1 - Газоанализатор стационарный со сменными сенсорами взрывозащищенный ССС-903 (исполнение с УПЭС-903 из алюминиевых сплавов), общий вид

крышки _   _

М  (на М

1

L

• \

\ '

Стопорный винт J™.........

корпуса УПЭС-903М (на примере корпуса из алюминиевых сплавов), место нане- Д сения пломбы

Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в смеси с воздухом или азотом и обеспечивает выполнение следующих основных функций:

- обработку и передачу измерительной информации от преобразователей газовых;

- краткосрочное хранение (до 3 мин) измеренных данных для отображения на дисплее в форме диаграммы (только для ССС-903М);

- отображение результатов измерений на светодиодном дисплее (при его наличии);

- формирование выходного аналогового и цифрового сигналов;

- диагностику аппаратной части газоанализатора и целостности фиксированной части встроенного ПО.

Программное обеспечение идентифицируется при включении газоанализаторов путем вывода на дисплей номера версии, а также по запросу через цифровой интерфейс RS-485 или HART.

Газоанализаторы обеспечивают возможность работы с автономным ПО "903mCalibr" (CCC-903M) и «SS903A» (ССС-903) для персонального компьютера под управлением ОС семейства Windows®.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование

ПО

sss903a_v21p07.hex (для

ССС-903)

UPES903M_6015_OLED.h ex

(для ССС-903М)

Номер версии (идентификационный номер) ПО

21.12

6015

Цифровой идентификатор ПО

6f0f3 02281 cf0669290d401049

795674105c110329048dc9d

41a2e5, алгоритм MD5

87768306, алгоритм MD5

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения

контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указан-

ных версий.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «средний» по Р 50.2.077—2014.

Метрологические и технические характеристики

Основные метрологические характеристики газоанализаторов приведены в таблицах 2 и 3.

Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов модификации ССС-903

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГТ-903-метан

ПГО-903-метан

СН4

От 0 до 2,2 %

-

±0,22 % об.д.

-

ПГО-903А-метан

СН4

От 0 до 2,2 % включ.

-

±0,11 % об.д.

-

Св. 2,2 до

4,4 %

-

-

±5 %

ПГТ-903-пропан

ПГО-903 -пропан

С3Н8

От 0 до 0,85

%

-

±0,085 % об.д.

-

ПГО-903А-пропан

С3Н8

От 0 до 0,85 % включ.

-

±0,05 % об.д.

-

Св. 0,85 до

1,7 %

-

-

±5 %

ПГТ-903 -гексан ПГО-903 -гексан

С6Н14

От 0 до 0,5 %

-

±0,05 % об.д.

-

ПГО-903А-гексан

С6Н14

От 0 до 0,5 % включ.

-

±0,03 % об.д.

-

Св. 0,5 до 1,0

%

-

-

±5 %

ПГО-903-диоксид углерода

СО2

От 0 до 2 %

-

±(0,03+0,05Сх) % об.д.

-

ПГО-903-диоксид углерода

От 0 до 5 %

-

±(0,03+0,05Сх) % об.д.

-

ПГЭ-903А-водород

H2

От 0 до 2 %

-

±(0,2+0,04Сх)

%

-

ПГЭ-903А-

кислород

О2

От 0 до 30 %

-

±(0,2+0,04Сх)

%

-

ПГЭ-903-оксид углерода

СО

От 0 до 17 млн-1 включ.

От 0 до 20 включ.

±5 мг/м3

-

Св. 17 до 103 млн-1

Св. 20 до 120

-

±25 %

ПГЭ-903-

сероводород-45

Н1Б

От 0 до 7 млн-1 включ.

От 0 до 10 включ.

±2,5 мг/м3

Св. 7 до 32 млн-1

Св. 10 до 45

-

±25 %

ПГЭ-903-диоксид азота

NO2

От 0 до 1 млн-1 включ.

От 0 до 2 включ.

±0,5 мг/м3

Св. 1 до 10,5 млн-1

Св. 2 до 20

-

±25 %

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГЭ-903-диоксид серы

SO2

От 0 до 3,8 млн-1 включ.

От 0 до 10 включ.

±2,5 мг/м3

-

Св.

3,8 до 18,8 млн-1

Св. 10 до 50

±25 %

ПГЭ-903-аммиак-0-70

NH3

От 0 до 28 млн-1 включ.

От 0 до 20 включ.

±5 мг/м3

-

Св. 28 до 99 млн-1

Св. 20 до 70

-

±25 %

ПГЭ-903-аммиак-0-500

Св. 99 до 707 млн-1

Св. 70 до 500

-

±25 %

ПГЭ-903-хлор

C12

От 0 до 0,33 млн-1 включ.

От 0 до 1 включ.

±0,25 мг/м3

-

Св. 0,33 до 5 млн-1

Св. 1 до 15

-

±25 %

Примечания:

  • 1) Сх - значение содержания определяемого компонента на входе газоанализатора.

  • 2) Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора.

  • 3) Диапазон показаний для преобразователей ПГО-903, ПГО-903А и ПГТ-903 в единицах измерений объемной доли определяемого компонента, %, соответствует диапазону показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР.

  • 4) Газоанализаторы с преобразователями, предназначенными для контроля вредных веществ в воздухе рабочей зоны, соответствуют с Постановлению Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов модификации ССС-903М

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относи

тельной

ПГТ-903У-метан

ПГО-903У-метан

СН4

От 0 до 2,2 %

-

±0,22 % об.д.

-

ПГТ-903У-пропан

ПГО-90У3-пропан

С3Н8

От 0 до 0,85

%

-

±0,085 % об.д.

-

ПГТ-903У-гексан

ПГО-903У-гексан

СбН14

От 0 до 0,5 %

±0,05 % об.д.

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относительной

ПГТ-903У-ацетилен ПГО-903У-ацетилен

С2Н2

От 0 до 1,15

%

±0,115 % об.д.

ПГО-903У-диоксид углерода

СО2

От 0 до 2 %

-

±(0,03+0,05С х) % об.д.

-

ПГО-903У-диоксид углерода

От 0 до 5 %

-

±(0,03+0,05С х) % об.д.

-

ПГФ-903У-изобутилен-0-20

От 0 до 19,3 млн-1

От 0 до 45

±12 мг/м3

-

ПГФ-903У-изобутилен-0-200

От 0 до 43 млн-1 включ.

От 0 до 100 включ.

±25 мг/м3

-

Св. 43 до 172 млн-1

Св. 100 до 400

-

±25 %

ПГФ-903У изобутилен-0-2000

От 0 до 43 млн-1 включ.

От 0 до 100 включ.

±25 мг/м3

-

Св.

43 до 2000 млн-1

Св. 100 до 4660

±25 %

ПГ Ф-903У -этилен

С2Н4

От 0 до 86 млн-1 включ.

От 0 до 100 включ.

±25 мг/м3

-

Св. 86 до 171 млн-1

Св. 100 до 200

±25 %

ПГФ-903У-бензол

С6Н6

От 0 до 1,5 млн-1 включ.

От 0 до 5 включ.

±1,25 мг/м3

-

Св. 1,5 до 9,3 млн-1

Св. 5 до 30

-

±25 %

ПГФ-903У-метилмеркаптан

СНз

От 0 до 0,4 млн-1 включ.

От 0 до 0,8 включ.

±0,2 мг/м3

-

Св. 0,4 до 4,0 млн-1

Св. 0,8 до 8,0

-

±25 %

ПГФ-903У-этилмеркаптан

С2Н5

От 0 до 0,4 млн-1 включ.

От 0 до 1,0 включ.

±0,25 мг/м3

-

Св. 0,4 до 3,9 млн-1

Св. 1,0 до 10,0

-

±25 %

ПГЭ-903У-водород

ПГТ-903У-водород

H2

От 0 до 2 %

-

±(0,2+

0,04Сх) %

-

ПГЭ-903У-

кислород

О2

От 0 до 30 %

-

±(0,2+

0,04Сх) %

-

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относи

тельной

ПГЭ-903-оксид углерода

СО

От 0 до 17 млн-1 включ.

От 0 до 20 включ.

±5 мг/м3

-

Св. 17 до 103 млн-1

Св. 20 до 120

-

±25 %

ПГЭ-903У-сероводород-10

Н1Б

От 0 до 2,1 млн-1 включ.

От 0 до 3,0 включ.

±0,75 мг/м3

-

Св. 2,1 до 7 млн-1

Св. 3,0 до 10

-

±25 %

ПГЭ-903У-сероводород-85

От 0 до 7 млн-1 включ.

От 0 до 10 включ.

±2,5 мг/м3

Св. 7 до 61 млн-1

Св. 10 до 85

-

±25 %

ПГЭ-903У-диоксид азота

NO2

От 0 до 1 млн-1 включ.

От 0 до 2 включ.

±0,5 мг/м3

-

Св. 1 до 10,5 млн-1

Св. 2 до 20

±25 %

ПГЭ-903У-диоксид серы

2

От 0 до 3,8 млн-1 включ.

От 0 до 10 включ.

±2,5 мг/м3

-

Св.

3,8 до 18,8 млн-1

Св. 10 до 50

±25 %

ПГЭ-903У-аммиак-0-70

NH3

От 0 до 28 млн-1 включ.

От 0 до 20 включ.

±5 мг/м3

-

Св. 28 до 99 млн-1

Св. 20 до 70

-

±25 %

ПГЭ-903-аммиак-0-500

Св. 99 до 707 млн-1

Св. 70 до 500

-

±25 %

ПГЭ-903-хлор

Cl2

От 0 до 0,33 млн-1 включ.

От 0 до 1 включ.

±0,25 мг/м3

-

Св. 0,33 до 5 млн-1

Св. 1 до 15

-

±25 %

ПГЭ-903У-хлорид водорода

нс1

От 0 до 3,3 млн-1 включ.

От 0 до 5 включ.

±0,75 мг/м3

-

Св. 3,3 до 30 млн-1

Св. 5 до 45

-

±25 %

Тип

преобразователя

Определяемый компонент (измерительный канал)

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

объемной доли

массовой концентрации, мг/м3

абсолютной

относи

тельной

ПГЭ-903У-фторид водорода

HF

От 0 до 0,6 млн-1 включ.

От 0 до 0,5 включ.

±0,12 мг/м3

-

Св. 0,6 до 4 млн-1

Св. 0,5 до 4

-

±25 %

Примечания:

  • 1) Сх - значение содержания определяемого компонента на входе газоанализатора.

  • 2) Допускается заказывать поставку дополнительных преобразователей после первичной поставки газоанализаторов потребителю. При этом имеющиеся у потребителя УПЭС-903 и свидетельство о приемке должны быть возвращены изготовителю для оформления свидетельства о приемке нового комплекта газоанализатора ССС-903М.

  • 3) Газоанализаторы с преобразователями, предназначенными для контроля вредных веществ в воздухе рабочей зоны, соответствуют с Постановлению Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений.

Таблица 4 - Прочие метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Предел допускаемой вариации показаний газоанализатора, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности газоанализаторов от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10°С равны, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемого изменения показаний газоанализатора за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,5

Предел допускаемого времени установления показаний по уровню 0,9 (Т0,9д), с, не более:

- для преобразователей ПГТ

30

- для преобразователей ПГЭ, ПГО, ПГФ

60

Таблица 5 - Основные технические характеристики газоанализаторов

Характеристика

Значение

Время прогрева газоанализаторов, мин, не более

10

Диапазон напряжение питания постоянного тока, В

от 18 до 32

Потребляемая электрическая мощность, В^А, не более

4,5

Средний срок службы, лет

10

Средняя наработка до отказа, ч

35 000

Газоанализаторы выполнены во взрывозащищенном исполнении в соответствии с требованиями технического регламента Таможенного союза ТР ТС 012/2011. Маркировка взрывозащиты: CCC-903

CCC-903M

1Ex d ib IIC Т6 Gb

1Ex d ib [ib] IIC T6 Gb

Степень защиты оболочек по ГОСТ 14254-2015

IP66

Характеристика

Значение

Условия эксплуатации:

- диапазон температуры окружающей среды, oC:

- для ССС-903

от -60 до +60

- для ССС-903М

от -25 до +55

- диапазон    относительной    влажности    окружающей

среды при температуре +35 oC, %

до 95 без конденсации

- диапазон атмосферного давления, кПа

от 84 до 117,3

Примечание - * без учета срока службы преобразователей газовых.

Таблица 6 - Габаритные размеры и масса газоанализаторов

Условное обозначение составной части газоанализаторов

Габаритные размеры, мм,

не более

Масса, кг

длина

ширина(без кабельных вводов)

высота

диаметр

УПЭС-903

180

125

150

-

3,0

УПЭС-903М

186

167

100

-

6,7

ПГТ-903

-

-

65

38

0,1

ПГЭ-903

-

-

55

38

0,1

ПГЭ-903А

-

-

45

38

0,1

ПГО-903, ПГО-903А

-

-

51

46

0,1

ПГТ-903У, ПГЭ-903У,

ПГО-903У, ПГФ-903У

-

-

143

50

0,65

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку, расположенную на корпусе газоанализатора.

Комплектность средства измерений

Таблица 7 - Комплектность газоанализатора

Наименование

Обозначение

Кол-во

Примечание

Пороговое устройство УПЭС-903,

УПЭС-903М

1 шт.

По заявке заказчика

Преобразователи ПГТ-903, ПГО-903, ПГО-903А,  ПГЭ-903,  ПГЭ-903А,

ПГТ-903У, ПГЭ-903У, ПГО-903У, ПГФ-903У

1

компл.

По заявке заказчика

Руководство по эксплуатации

ЖСКФ.413425.003 РЭ

ЖСКФ.413425.003МРЭ

1 экз.

В соответствии с модификацией газоанализатора

Комплект принадлежностей

1

компл.

Сведения о методиках (методах) измерений

методики измерений приведены в разделе 6 документа ЖСКФ.413425.003 РЭ и разделе 8 документа ЖСКФ.413425.003 М РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным со сменными сенсорами взрывозащищенным ССС-903 (модификации ССС-903, ССС-903М)

Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная Приказом Росстандарта от 31 декабря 2020 года N 2315

Постановление Правительства Российской Федерации от 16 ноября 2020 года N 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», в нормальных условиях измерений, при условии загазованности среды источником, выделяющим только один определяемый компонент

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

ЖСКФ.413425.003 ТУ Газоанализаторы стационарные со сменными сенсорами взрывозащищенные ССС-903. Технические условия

Изготовитель

Акционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор»),

г. Санкт-Петербург

ИНН 7816145170

Адрес: 192286, Санкт-Петербург, пр. Славы, д.35, корп.2.

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
