Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «21» февраля 2018 г. №368

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы рентгенофлуоресцентные энергодисперсионные NEX QC

Анализаторы рентгенофлуоресцентные энергодисперсионные NEX QC (далее -анализаторы NEX QC) предназначены для измерения массовой доли элементов в диапазоне от натрия до урана в жидких (нефть и нефтепродукты и др.), порошкообразных и твердых (металлы, сплавы, порошки, цементы, глина, минералы, шламы и др.) пробах веществ и материалов в диапазоне измерений от 0,0001 до 100,0 %.

Принцип действия анализаторов NEX QC основан на измерении массовой доли элементов по методу рентгеновской флуоресценции при их возбуждении рентгеновским излучением при энергодисперсионном способе регистрации.

Рентгеновскую флуоресценцию элемента регистрируют полупроводниковым детектором с термоэлектрическим охлаждением. Отсутствует необходимость охлаждения внутренних компонентов анализатора NEX QC с использованием вентилятора, что позволяет использовать его в запыленных помещениях. Усиленные и сформированные импульсы с выхода усилителя поступают на многоканальный анализатор, где происходит селекция импульсов по амплитудам и подсчет числа импульсов с одинаковой амплитудой в единицу времени. Далее информация о числе импульсов поступает на встроенный компьютер анализатора NEX QC, который рассчитывает массовую долю элемента в пробе. Расчет соответствия между числом зарегистрированных импульсов и массовой долей элемента в пробе проводится по градуировочной кривой, занесенной в память компьютера и построенной по стандартным образцам состава, либо по методу фундаментальных параметров. Предусмотрена функция контроля правильности работы анализатора с использованием стандартных образцов.

Анализ пробы проводится в атмосфере воздуха или гелия. Предусмотрена возможность вращения образца при измерениях. Предусмотрена опция ручного коллимирования излучения рентгеновской трубки до 3 мм в диаметре. Возможна установка видеокамеры.

Анализаторы NEX QC конструктивно состоят из основного блока, блока питания и персонального компьютера (дополнительно).

Вывод информации о массовой доле анализируемых элементов осуществляется на дисплей, встроенный в анализатор, и принтер (либо на внешний персональный компьютер в случае, если он входит в комплект анализатора) в виде среднего арифметического значения из заданного числа параллельных определений, среднего квадратического отклонения результата измерения, времени и даты измерения. Значения массовой доли элементов могут выводиться на USB-накопитель или в сеть при задании в программном обеспечении анализатора NEX QC соответствующей команды.

Анализаторы NEX QC оснащены держателями на 6 образцов диаметром 32 мм или на 5 образцов диаметром 40 мм.

Для защиты от несанкционированного доступа в целях предотвращения вмешательств, которые могут привести к искажению результатов измерений, корпус анализатора NEX QC, включая встроенный дисплей, снаружи опломбирован.

Общий вид анализатора NEX QC представлен на рисунке 1, схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 1 - Общий вид анализатора NEX QC

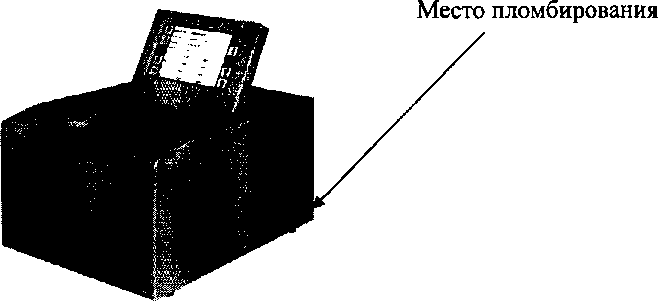

Рисунок 2 - Схема пломбировки от несанкционированного доступа анализатора NEX QC

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель анализатора NEX QC в виде наклейки.

Таблица 4

осуществляется по документу «ГСИ. «Анализаторы рентгенофлуоресцентные энергодиспенсионные NEX QC. Методика поверки МП 63-223-2012 с изменением № 1», утвержденному ФГУП «УНИИМ» 20 декабря 2017 г.

Основные средства поверки:

• - стандартные образцы (СО) состава сталей легированных (комплект ЛГ32г-ЛГ36г) -ГСО 4506-92П-4510-92П;

• - СО состава латуни оловянно-свинцовой (комплект Ml71) - ГСО 6319-92-6323-92;

• - СО состава ферротитана ФЗОв - ГСО 8023-94;

• - СО состава меди (комплект VSM03) - ГСО 10488-2014;

• - СО состава натрия хлористого - ГСО 4391-88;

• - СО состава железа высокой чистоты (Fe СО УНИИМ) - ГСО 10816-2016;

• - СО массовой доли серы в минеральном масле - ГСО 8611-2004 (комплект SMO10 (HL) и ГСО 8610-2004 (комплект SMO10);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

ГОСТ Р 50442-92 Нефть и нефтепродукты. Рентгенофлуоресцентный метод определения серы

ГОСТ 28033-89 Сталь. Метод рентгенофлюоресцентного анализа

ГОСТ 30609-98 Латуни литейные. Метод рентгенофлуоресцентного анализа

ГОСТ Р 51947-2002 Нефть и нефтепродукты. Определение серы методом энергодисперсионной рентгенофлуоресцентной спектрометрии

Техническая документация изготовителя «Applied Rigaku Technologies, Inc.», США

«Applied Rigaku Technologies, Inc.», США

Адрес: 9825 Spectrum Drive, Bldg. 4, Suite 475, Austin, TX 78717, USA

Телефон/факс: 1-512-225-1796/1-512-225-1797

E-mail: info@rigaku.com

Общество с ограниченной ответственностью «Р-АСА» (ООО «Р-АСА»)

Адрес: 620027, г. Екатеринбург, ул. Луначарского, д. 31, оф. 412

Юридический адрес: 620141, г. Екатеринбург, ул. Артинская, д. 4, к. 216 Телефон/факс: (343) 310-34-17

E-mail: r_aca@etel.ru

Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343)350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311373 от 10.11.2015 г.
