Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» января 2018 г. №59

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы подвесные крановые ВСК

Весы подвесные крановые ВСК (далее - весы) предназначены для статических измерений массы транспортируемых кранами грузов.

Весы состоят из весоизмерительного устройства, индикатора, устройства для подвешивания весов, защитного корпуса, устройства дистанционного управления, аккумуляторной батареи и устройства ее зарядки. В состав весоизмерительного устройства входят грузоприемное устройство и весоизмерительный тензорезисторный датчик (далее - датчик).

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал. Сигнал изменяется пропорционально массе груза. Затем сигнал поступает на вход индикатора для обработки результатов измерений.

Весы состоят из 4 семейств:

Семейство А - весы с внутренним блоком управления в корпусе А;

Семейство В - весы с внутренним блоком управления в корпусе В;

Семейство Е - весы с внутренним блоком управления в корпусе Е;

Семейство Н - весы с внешним индикатором в корпусе Н.

Весы выпускаются в различных модификациях, отличающихся конструктивными и метрологическими характеристиками, и имеют следующие обозначения:

ВСК-[1][2][3], где

[11 - максимальная нагрузка Мах (от 50 до 50000 кг);

• [2] - обозначение семейства (А, В, Е, Н);

• [3] - вариант исполнения весов с возможностью передачи значений по радиоканалу на внешний индикатор (Д).

Внешний индикатор весов семейства «Н» имеет последовательный интерфейс RS-232 для подключения к персональному компьютеру. Общий вид весов представлен на рисунке 1.

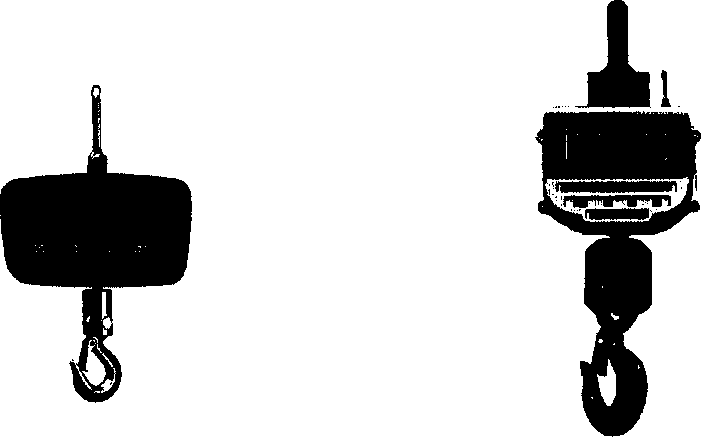

ВесыВСК-[1]А

ВесыВСК-[1]В

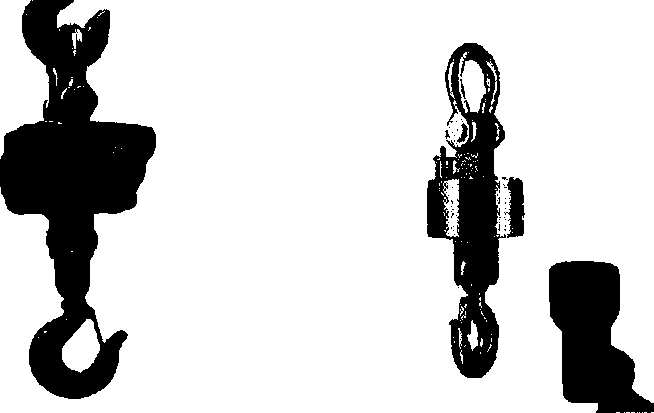

Весы ВСК-[1]Е                   Весы ВСК-[1]Н

Рисунок 1 Общий вид весов

Весы снабжены следующими устройствами и функциями:

• - устройство слежения за нулем;

• - устройство выборки массы тары;

• - полуавтоматическое устройство установки нуля;

• - система оперативного контроля степени заряженности аккумуляторной батареи.

Класс точности, значение максимальной нагрузки Мах, значение минимальной нагрузки Min, действительная цена деления d, поверочный интервал е наносятся на наклейку, разрушаемую при удалении, или на маркировочную табличку, прикрепленную к корпусу весов (рис. 2).

Рисунок 2 - Пример маркировки весов

Для защиты от несанкционированного доступа к параметрам юстировки и измерительной информации весов используются пароль для весов семейства А, джампер для весов семейства Е, комбинация клавиш для весов семейств В и Н.

Для защиты от несанкционированного доступа, настройки и вмешательства используется пломбировка корпуса. Оттиск поверительного клейма наносится на крепежные винты задней части корпуса для ВСК-[1]А, на крепежные винты - для ВСК-[1]В,Е, на корпусе весов и на крепежные винты внешнего индикатора - для семейства ВСК-[1]Н (рис. 3).

Место пломбировки на внешнем индикаторе для

ВСК - [1]Н

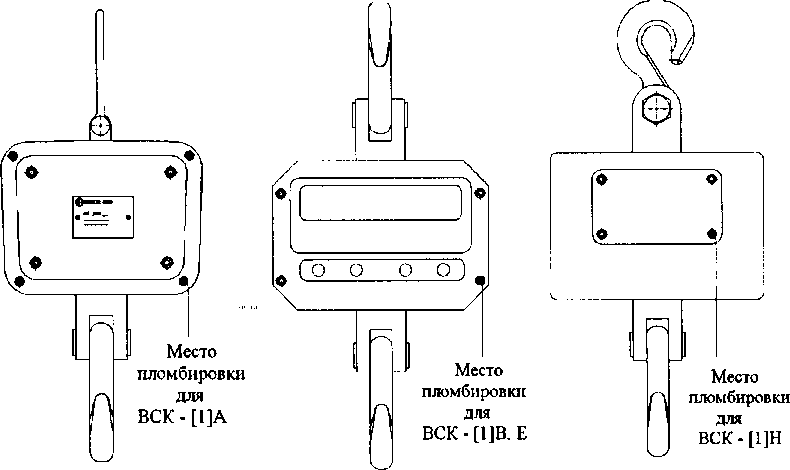

Рисунок 3 - Схема пломбировки весов ВСК от несанкционированного доступа

Программное обеспечение (далее - ПО) весов является встроенным. ПО реализует следующие функции: сбор, обработку, представление измерительной информации, а также для весов семейства Е, В передачу измерительной информации.

В таблице 1 приведены сведения об идентификационных данных ПО.

Таблица 1

*примечание - конструкция весов не предусматривает вычисление цифрового идентификатора ПО, и оно не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Изменение ПО весов через интерфейс пользователя невозможно. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер: защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Идентификация программы: после включения весов на индикаторе весов семейства Н отображается контрольная сумма и номер версии ПО, для остальных семейств только номер версии ПО.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

• 1. Класс точности весов по ГОСТ OIML R 76-1-2011...............................средний

• 2. Максимальная нагрузка (Мах) и минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), число поверочных интервалов (п), пределы допускаемой погрешности весов (шре) при поверке приведены в таблице 2.

Таблица 2

• 3. Предел допускаемого размаха..............................................................|шре|

• 4. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за

нулем, не более............................................................................................4 % от Мах

• 5. Диапазон устройства первоначальной установки нуля, не более.........20 % от Мах

• 6. Максимальный диапазон устройства выборки массы тары.................от 0 до Мах

• 7. Время установления показаний, с, не более...................................................5

• 8. Условия эксплуатации весов:

• - предельные значения температуры, °C, (T_min, Tmax)

• - для весов семейства А........................................................................................от - 30 до + 40

• - для остальных весов...................................................................................от -10 до + 40

• - относительная влажность при температуре 35 °C, %..................................................98

• 9. Габаритные размеры весов (длина, ширина, высота), мм, не более:

-ВСК-А.................................................................................. 220, 433, 150

• - ВСК-В...................................................................................260, 960, 230

• - BCK-E...................................................................................210, 780, 278

-ВСК-Н.................................................................................300,1263,320

• 10. Масса весов, кг, не более

• 11. Питание весов от аккумулятора, напряжение, В..................................6,0±0,1

• 12. Потребляемая мощность, ВА, не более

• 13. Вероятность безотказной работы за 2000 ч

наносится на наклейку, разрушаемую при удалении, или фотохимическим способом на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделом «Поверка» в Руководствах по эксплуатации.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствии с схемой пломбировки весов от несанкционированного доступа и на свидетельство о поверке.

приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

ГОСТ 8.021 -2015 Г осударственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы.

ТУ 4274-001-50062845-2013 Весы подвесные крановые ВСК. Технические условия.

Закрытое акционерное общество «ВЕС-СЕРВИС» (ЗАО «ВЕС-СЕРВИС»)

ИНН 7814099626

192007, Россия, г. Санкт-Петербург, Камчатская ул., д.9 литер. В, пом.11Р

Тел.: 8-800 775-84-02

Web-сайт: www.vesservice.com

E-mail: info© vesservice.com

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

Адрес: 190005, Санкт-Петербург, Московский пр., 19

Тел.: (факс): (812) 251-76-01, (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
