МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

№__2243___

Москва

О переоформлении свидетельства об утверадении типа средства измерений № 59065 «Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО НТФ «БАКС» от 21 июля 2017 г. № 360 и № 361 приказываю:

• 1.  Внести изменения в описание типа на анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57014-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа №  54712

«Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57014-14, в связи с внесением изменений в методику поверки. Распространить действие методики поверки МП-242-1659-2013 с изменением № 1 на вновь выпускаемые анализаторы с даты издания приказа о переоформлении свидетельства об утверждении типа.

• 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

( 1

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП .■

Сертификат: 61DA1E000300E901C1ED

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 17.11.2016 до 17.11.2017

\___________—__________/

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 предназначены для измерения объемной доли кислорода (модели «АнОкс» КС 50.260-000) или массовой концентрации меркаптанов по этилмеркаптану (модели «АнОд» КС 50.250-000) в газовых средах, в том числе природном газе, и передачи данных внешним устройствам.

Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 (далее - анализаторы) являются стационарными приборами непрерывного («АнОкс» КС 50.260-000) или циклического («АнОд» КС 50.250-000) действия.

Принцип действия - электрохимический.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Анализаторы газовые промышленные модели «АнОкс» выпускаются в двух исполнениях: «АнОкс» КС 50.260-000, «АнОкс» трансмиттер КС 50.260-000-01. Анализаторы газовые промышленные модели «АнОд» выпускаются в двух исполнениях: «АнОд» КС 50.250-000, «АнОд» трансмиттер КС 50.250-000-01. Исполнения отличаются внешним видом, массой и габаритными размерами.

Анализаторы выполнены одноблочными в металлическом корпусе. На нижней стороне корпуса анализатора расположены штуцеры для подключения газовых линий, на боковой стороне - кабельные вводы.

Анализаторы исполнений «АнОкс» КС 50.260-000 и «АнОд» КС 50.250-000 выпускаются в корпусах 2-исполнений, отличающихся только габаритными размерами и массой.

Внутри корпуса «АнОкс» КС 50.260-000 расположены:

• - блок питания

• - блок управления;

• - плата управления термостатом

• - плата электрохимического датчика (ЭХД);

• - электромагнитные клапана

• - датчик расхода

Анализатор модели «АнОд» выполнен одноканальным, модели «АнОкс» - одно-или двухканальным (переключение газовых линий на входе в измерительную ячейку).

Внутри корпуса «АнОд» КС 50.250-000 расположены:

• - фильтр механических примесей 2мкм;

• - фильтр-поглотитель серосодержащих соединений;

• - регулятор давления анализируемого газа

• - электроуправляемые клапаны и насос;

• - датчики давления, расхода и влажности;

• - электрохимический датчик (ЭХД) меркаптанов;

• - термостат с источником микропотока этилмеркаптана для корректировки показаний анализатора в процессе эксплуатации;

• - система для поддержания требуемого уровня влажности и кислорода в ЭХД.

Для расширения температурного диапазона анализаторы модели «АнОд» КС 50.250-000 могут комплектоваться огнепреградителем обогреваемым КС 50.912-300.

Внутри корпуса «АнОкс» трансмиттер КС 50.260-000-01 расположены:

• - платы управления и питания;

• - измерительная плата и плата ЭХД;

• - интерфейсная плата;

• - датчик кислорода;

Внутри корпуса «АнОд» трансмиттер КС 50.250-000-01 расположены:

• - электроуправляемые клапаны и насос;

• - электрохимический датчик (ЭХД) меркаптанов;

• - платы управления и питания;

• - измерительная и интерфейсные платы Снаружи расположены фильтры и увлажнитель.

Анализаторы имеет выходные сигналы:

• - показания встроенного дисплея;

• - унифицированный аналоговый токовый сигнал (4-20) мА;

• - цифровой выход, интерфейс RS 232/485;

• - Ethernet (кроме исполнения «трансмиттер»);

• - два релейных выхода (только для исполнения «трансмиттер»).

Анализаторы обеспечивают выполнение следующих функций:

• - непрерывное (для модели «АнОкс» КС 50.260-000. «АнОкс» трансмиттер КС 50.260-000-01) или периодическое (для модели «АнОд» КС 50.250-000, «АнОд» трансмиттер КС 50.250-000-01) измерение содержания определяемого компонента;

• - формирование выходного цифрового и аналогового сигнала;

• - самодиагностику аппаратной и программной части анализаторов и сигнализации об отказах.

Степень защиты от воздействия окружающей среды по ГОСТ 14254-96:

• - «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000                               IP66

• - «АнОкс» трансмитгер КС 50.260-000-01, «АнОд» трансмиттер КС 50.250-000-01 IP65 Общий вид анализаторов и схема пломбирования от несанкционированного доступа

приведен на рисунках 1 - 4.

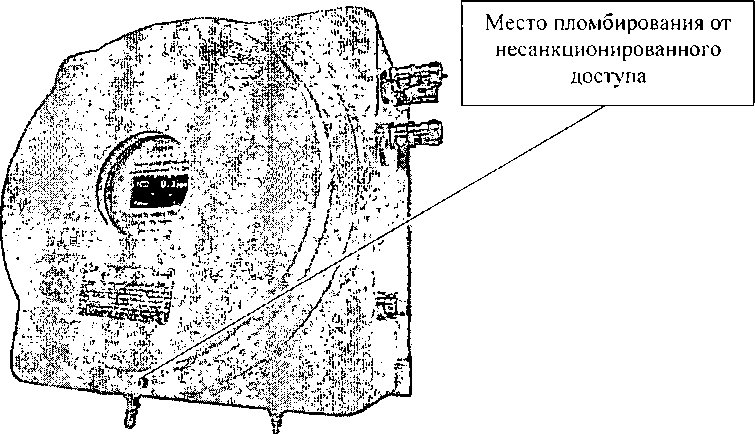

Рисунок 1 - Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000 (исполнение 1), общий вид

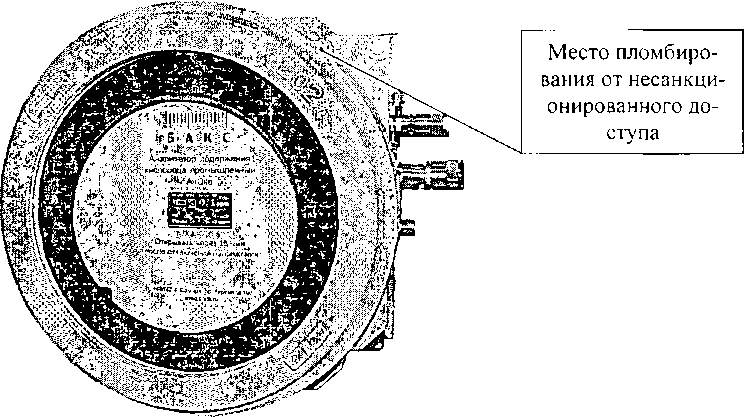

Рисунок 2 - Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000. «АнОд» КС 50.250-000 (исполнение 2), общий вид

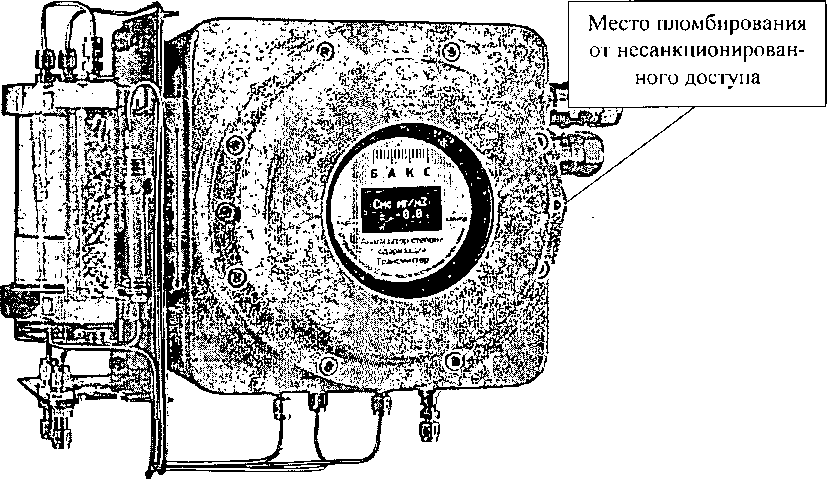

Рисунок 3 - Анализаторы газовые промышленные модели «АнОд» трансмиттер КС 50.250-000-01. общий вид

Место пломбирования от несанкционированного доступа

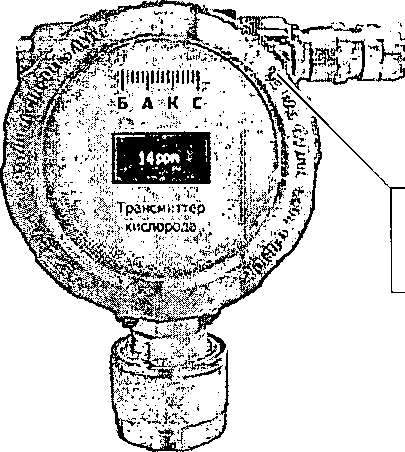

Рисунок 4 - Анализаторы газовые промышленные модели «АнОкс» трансмиттер КС 50.260-000-0 К общий вид

Анализаторы газовые промышленные модели «АнОкс». «АнОкс» трансмиттер, «АнОд», «АнОд» трансмиттер имеют следующие виды программного обеспечения (ПО):

• - встроенное;

• - автономное (кроме исполнения «трансмиттер»).

Встроенное ПО разработано изготовителем специально для решения задач измерения содержания определяемых компонентов и обеспечивает следующие основные функции:

• - обработку измерительной информации от ЭХД,

• - формирование выходных сигналов (цифрового, аналогового),

-диагностику аппаратной части анализатора и целостности фиксированной части встроенного ПО.

• - фиксация вмешательств в работу прибора (изменение режима работы, синхронизация времени, задание новых значений уставок и поверочных параметров) в архиве событий (только для моделей «АнОкс» и «АнОд»).

Встроенное ПО анализатора реализует следующие алгоритмы:

• 1) Работа в «ручном» режиме (команды оператора выполняются после получения соответствующих прав доступа):

• - управление работой анализатора;

• - идентификация встроенного ПО и его расчетного модуля;

• - задание паспорта поверочной смеси (паспорта источника микропотока);

• - задание уставок контролируемых параметров;

• - настройка параметров токового выхода 4-20 мА;

• - настройка параметров коммуникационных портов;

• - управление правами пользователей;

• 2) Работа в автоматическом режиме. Проводится поочередный анализ газа, подаваемого с разных входов и градуировка по заданному графику. Проводится проверка приемлемости градуировки. Данные анализов и калибровок хранятся в архиве размером 30 суток. Вычисляется среднесуточное значение концентрации. Предусмотрена выдача сообщений об авариях.

Анализаторы в исполнении «трансмиттер» не имеют архива анализа и калибровок, не вычисляют среднесуточных значений. Автоматическая калибровка с проверкой приемлемости возможна только для модели «АнОд» трансмиттер КС 50.250-000-01.

Автономное ПО - программа «Х-метр» предназначена для настройки и контроля работы анализатора. С её помощью доступны следующие действия без ограничений:

• - мониторинг работы анализатора;

• - идентификация встроенного ПО и его расчетного модуля;

• - просмотр результатов последних анализов;

просмотр результатов архивных анализов;

просмотр событий журнала вмешательств;

просмотр событий журнала аварий.

Дополнительные действия после получения соответствующих прав доступа:

• - управление работой анализатора;

• - задание паспорта поверочной смеси (паспорта источника микропотока);

• - задание уставок контролируемых параметров;

• - настройка параметров токового выхода 4-20мА;

• - настройка параметров коммуникационных портов;

• - управление правами пользователей;

• - синхронизация времени по времени компьютера;

• - проведение обновления встроенного программного обеспечения анализатора.

Влияние Г1О анализаторов учтено при нормировании метрологических характеристик. Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

аблица 1

Примечания

• 1) *- CRC-16 на полиноме Х16+Х15+Х2+1 с начальным значением OFFFFH;

• 2) Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла прошивки, указанного в таблице.

Основные метрологические характеристики анализаторов приведены в таблицах 2 и 3.

Таблица 2 - Основные метрологические характеристики анализаторов модели «АнОд»

Таблица 3 - Основные метрологические характеристики анализаторов модели «АнОкс»

Таблица 4 - Прочие метрологические характеристики газоанализаторов

Таблица 5 - Основные технические характеристики газоанализаторов

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на лицевую панель анализатора.

Комплект поставки анализатора указан в таблице 6.

Таблица 6 - Комплектность газоанализаторов

осуществляется по документу МП-242-1659-2013 «Анализаторы газовые промышленные модели «АнОкс» КС 50.260-000, «АнОд» КС 50.250-000. Методика поверки», утвержденному ФГУП «ВИИИМ им. Д.И. Менделеева» «28» июня 2013 г. с изменением № 1 от 30.03.2017 г.

Основные средства поверки:

Для модели «АнОд» КС 50.250-000. «АнОд» трансмиттер КС 50.250-000-01

• - стандартные образцы состава газовые смеси этилмеркаптан - азот (ГСО 10538-2014). Для модели «АнОкс» КС 50.260-000, «АнОкс» трансмиттер КС 50.260-000-01

• - генератор кислорода ГК-500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений - 34953-12):

• - стандартные образцы состава газовые смеси кислород - азот (ГСО 10253-2013) в баллонах под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 56834-2015 Газ горючий природный. Определение содержания кислорода

ТУ 4215-022-21189467-2012 Анализатор газовый промышленный модели КС 50.250-000 «АнОд» и КС 50.260-000 «АнОкс». Технические условия

Общество с ограниченной ответственностью Научно-техническая фирма «БАКС» (ООО НТФ «БАКС»)

Адрес: 443022. РФ. г. Самара, пр. Кирова, д.10

Тел/факс: 8(846)267-38-12 (-13,-14,-15)

Web-сайт: http: /Avww.bacs.ru

E-mail: info@bacs.ru

ИНН 6311007747

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: http://www.vniim.ru

E-mail info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311541 от 23.03.2016 г.
