О переоформлении свидетельства об утверждении типа средства измерений № 62107 «Контроллеры программируемые логические REGUL RX00» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Прософт-Системы» от 31 июля 2017 г. № 2017-787 приказываю:

• 1. Внести изменения в описание типа на контроллеры программируемые логические REGUL RX00, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63776-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа № 62107 «Контроллеры программируемые логические REGUL RX00», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63776-16, в связи с внесением изменений

  в методику поверки.

  • 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин)

  обеспечить в соответствие с- ■Административным регламентом оформление свидетельства с описанием                              и

  хранится всистемезлектронного документооборота юридическому лицу или ин,

  • 4. Контроль за исполн э:

  выдачу его

  СВЕДЕНИЯ О СЕ-1^тП|ФИ!^ТЕ:ЭЛ

  13

  1 собой.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «15» сентября 2017 г. №1928

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры программируемые логические REGUL RX00

Контроллеры программируемые логические REGUL RX00 (далее по тексту - контроллеры) предназначены для: измерений напряжения постоянного тока, силы постоянного тока, сопротивления, сигналов от термопреобразователей сопротивления и термопар, частоты и счета импульсов от первичных измерительных преобразователей (датчиков), формирований сигналов управления по заданным алгоритмам, в том числе воспроизведений силы постоянного тока и напряжения постоянного тока; приема и передачи информации по последовательным каналам связи.

Принцип работы контроллеров основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процессора, обработки кода в соответствии с алгоритмом прикладной программы и выдачи управляющего воздействия посредством модуля вывода.

Контроллеры реализуют следующие функции: поддержку «горячей» замены модулей и подключения крейтов расширения; возможность резервирования модулей; самодиагностику в фоновом режиме; индикацию состояния модуля и наличия входных/выходных сигналов; усреднение и интегрирование аналоговых входных сигналов; последовательный опрос дискретных каналов; подсчет количества и частоты следования импульсов; логическую обработку данных и выдачу сигналов управления в соответствии с прикладной программой пользователя; обмен информации со сторонним оборудованием, посредством встроенных интерфейсов RS-232, RS-485, Ethernet и т.д.; сохранение полученных данных в энергонезависимой памяти; автоматический перезапуск контроллера при сбоях в работе.

Контроллер представляет собой блочно-модульное программно-конфигурируемое изделие в промышленном исполнении, содержащее в общем случае следующие модули: шасси, источника питания, центрального процессора, аналогового и дискретного ввода/вывода, коммуникационного процессора, счета импульсов.

Типы модулей аналогового ввода/вывода и центрального процессора приведены в таблице 2.

Модели контроллера различаются форм-фактором и конструктивом.

Внешний вид модулей контроллеров представлен на рисунках 1-4.

Программное обеспечение (ПО) выполняет логические и вычислительные операции по реализации сбора, обработки, хранения, управления, передачи и представления данных и включает: ПО модулей ввода/вывода, общесистемное ПО, среду исполнения, прикладное ПО, программы тестового контроля.

Общесистемное программное обеспечение реализовано на базе лицензированной операционной системы реального времени QNX.

Среда исполнения (RegulRTS) обеспечивает взаимодействие прикладного ПО с модулями ввода/вывода и операционной системой. Прикладное программное обеспечение разрабатывается потребителем в соответствии с ГОСТ Р МЭК 61131-3-2016 и загружается в среду исполнения.

Общесистемное программное обеспечение и программы тестового контроля не влияют на метрологически значимую часть ПО.

ПО модулей ввода/вывода недоступно для коррекции конечным пользователем.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений удовлетворяет условиям среднего уровня по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические характеристики контроллера нормированы с учетом ПО. Пломбирование не предусмотрено.

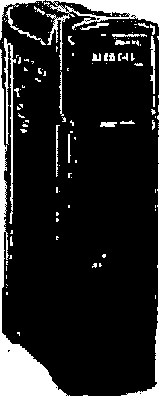

Рисунок 1 - Общий вид модулей контроллера REGUL R600

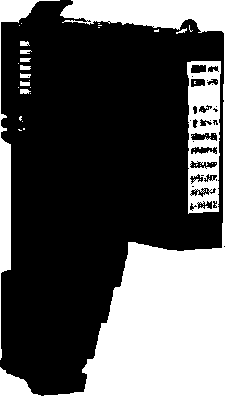

Рисунок 2 - Общий вид модулей контроллера REGUL R500

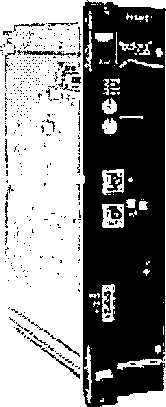

Рисунок 3 - Общий вид модуля контроллера REGUL R400

Рисунок 4 - Общий вид модуля контроллера REGUL R200

'аблица 2 - Метрологические характеристики

Продолжение таблицы 2

Примечание - «XX» - количество каналов, «У» - номер разработки, «NN» - номер в модельном

ряду

Таблица 3 - Метрологические характеристики модуля аналогового ввода Al XX ОЗУ при использовании с термопреобразователями сопротивления

Таблица 4 - Метрологические характеристики модуля аналогового ввода Al XX ОЗУ при использовании с термопарами

Таблица 5 - Технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом

Комплект поставки приведен в таблице 6.

Таблица 6 - Комплектность средства измерений

осуществляется по документу ПБКМ.424359.004-01 МП «Контроллер программируемый логический REGUL RX00. Методика поверки», утвержденному ФГУП «ВНИИМС» 19.05.2017 г.

Основные средства поверки:

• -  калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде № 46628-11);

• - мультиметр цифровой Fluke 8845А (регистрационный номер в Федеральном информационном фонде № 57943-14);

• - калибратор многофункциональный MC5-R (регистрационный номер в Федеральном информационном фонде № 18624-99);

• - генератор сигналов произвольной формы Agilent 33120А (регистрационный номер в Федеральном информационном фонде № 26209-03);

• - магазин сопротивлений Р4831-М1.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.

Знак поверки в виде оттиска клейма и (или) наклейки заносится в паспорт.

приведены в эксплуатационном документе.

ГОСТ Р 51841-2001 (МЭК 61.131-2) Программируемые контроллеры. Общие технические требования и методы испытаний

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ПБКМ.424359.004 ТУ Контроллеры программируемые логические REGUL RX00. Технические условия

Общество с ограниченной ответственностью «Прософт-Системы»

(ООО «Прософт-Системы»)

ИНН 6660149600

Адрес: 620102, г. Екатеринбург, ул. Волгоградская, 194а

Телефон: (343)356-51-11

Факс: (343)310-01-06

Web-сайт: http://www.prosoftsystems.ru

E-mail: info@prosoftsystems.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»

Адрес: 119361, г. Москва, ул.Озерная, д.46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
