№1936 от 15.09.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28892
О внесении изменений в описание типа на трансформаторы напряжения VDGW2, VGX1
![Приказ Росстандарта №1936 от 15.09.2017, https://oei-analitika.ru](../kurilka/orders_html/1517580887369_files/1517580887369-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ15 сентября 2017 г.
№ 1936
Москва
О внесении изменений в описание типа на трансформаторы напряжения VDGW2, VGX1
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОАО «Самарский трансформатор» от 07 августа 2017 г. № 109 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на трансформаторы напряжения VDGW2, VGX1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 43486-09, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(---------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «15» сентября 2017 г. №1936
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения VDGW2, VGX1
Назначение средства измеренийТрансформаторы напряжения VDGW2, VGX1 (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 110 и 220 кВ в составе комплектных распределительных устройств с элегазовой изоляцией.
Описание средства измеренийТрансформаторы напряжения VDGW2, VGX1 представляют собой трансформаторы напряжения индуктивного типа. Первичная и вторичные обмотки расположены в баке из алюминиевого сплава, заполненном электротехническим газом (элегазом). В качестве изолирующей среды во внутренних полостях трансформаторов между слоями обмоток служит элегаз и полимерная пленка. На боковой части корпуса трансформатора "находится коробка выводов вторичных обмоток.' Крышка коробки выводов вторичных обмоток пломбируется для предотвращения несанкционированного доступа. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной, расположенный на боковой части корпуса трансформатора.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции напряжения переменного тока в первичной обмотке в напряжение переменного тока во вторичных обмотках при неизменной частоте и без существенных потерь мощности.
По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «1» и предназначены для установки в недоступных местах.
Трансформаторы напряжения VDGW2 помимо основного исполнения имеют исполнение VDGW2-CT, отличающееся наибольшим рабочим напряжением, номинальной мощностью вторичных обмоток и классами точности.

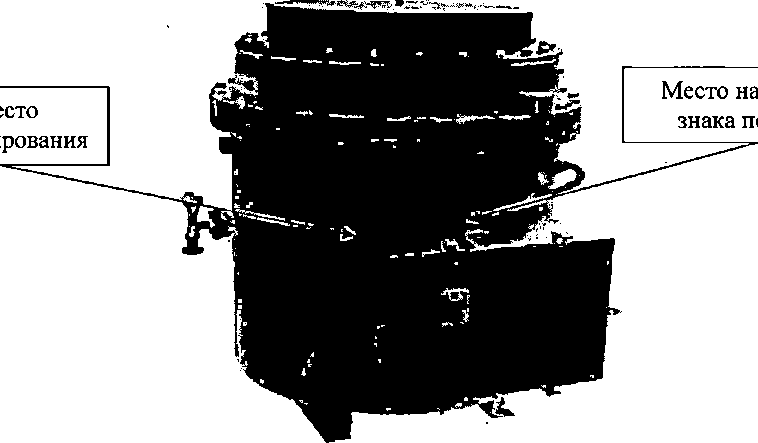

Внешний вид трансформаторов, места пломбирования и нанесения знака поверки представлены на рисунке 1.
![Приказ Росстандарта №1936 от 15.09.2017, https://oei-analitika.ru](../kurilka/orders_html/1517580887369_files/1517580887369-2.png)
Рисунок 1 - Внешний вид трансформаторов, места пломбирования и нанесения знака поверки
Место
пломбирования
Место нанесения знака поверки
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики трансформаторов напряжения VDGW2, VGX1 представлены в таблице 1.
Таблица 1
Наименование характеристики |
Значение | ||
VGX1 |
VDGW2 |
VDGW2-CT | |
Наибольшее рабочее напряжение, кВ |
300 |
145 |
126 |
Выдерживаемое напряжение грозового импульса, В |
1050 |
650 |
650 |
Номинальное напряжение, В:
|
220000Л/3 100/л/З; 100/л/З; 100 |
110000Л/3 100/л/З; ЮОЛ/З; 100 |
110000/>/3 100/л/З; 100 |
Номинальная мощность основных (дополнительных) вторичных обмоток при коэффициенте мощности cos$?=0,8, В-А |
от 10 до 500 |
от 10 до 500 |
300 (500) |
Классы точности основных вторичных обмоток для измерений |
0,1; 0,2; 0,5; 1,0; 3,0 |
0,1; 0,2; 0,5; 1,0; 3,0 |
0,5 |
Классы точности дополнительных вторичных обмоток для защиты |
ЗР; 6Р |
ЗР; 6Р |
ЗР |
Номинальная частота переменного тока, Гц |
50 | ||
Номинальное давление заполненного газа SF6 (при 20 °C), МПа |
0,4 | ||
Габаритные размеры, мм, не более
|
640 800 1000 |
860 1220 950 | |
Масса, кг, не более |
9000 |
1800 |
наносится на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Комплектность средства измеренийВ комплект поставки входят:
-
- трансформатор напряжения VDGW2 (VGX1) 1 шт.
-
- паспорт 1 экз.
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основное средство поверки:
-
- трансформатор напряжения измерительный эталонный NVOS 33Ото (регистрационный номер в Федеральном информационном фонде 32397-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформатора.
Сведения о методиках (методах) измеренийприведены в документе «Трансформаторы напряжения VDGW2, VGX1. Паспорт».
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения VDGW2, VGX1ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация фирмы-изготовителя
ИзготовительФирма «TOKO ELECTRIC CORPORATION», Япония
Адрес: 7-1, Yraku-Cho 1-Chome, Chiyoda-Ku, Tokyo 100-0006, Japan
ЗаявительМосковское представительство «Хесон Корпорейшн»
Адрес: 117198, г. Москва, Ленинский просп., д. 113/1, Парк Плейс, оф. D105
Испытательный центрГосударственный’ центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: (495) 544-00-00
Web-сайт: http://www.rostest.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа№ 30010-10 от 15.03.2010 г.
В части вносимых изменений:
Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа №RA.RU.311390 от 18.11.2015 г.
