МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

О переоформлении свидетельства об утверждении типа средства измерений № 47657 «Дозиметры гамма и нейтронного излучения индивидуальные ДВС-02Д» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО НПП «Доза» от 19 июня 2017 г. № 17-И/1619 и от 27 июля 2017 г. № 17-И/1971 приказываю:

• 1. Внести изменения в описание типа на дозиметры гамма и нейтронного излучения индивидуальные ДВС-02Д, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50800-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 47657 «Дозиметры гамма и нейтронного излучения индивидуальные ДВС-02Д», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50800-12, в связи с внесением изменений

  в методику поверки.

  3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии, _с А ттминиг.трятирпктм рргпямрнтпм оформление

  .........-—jr

  свидетельства с описанием п^накэл<®р®двятмемтмзФ^рем$й5, хранится в системе электронного документооборота юридическому лицу или ин, щвид||5адыи>мувиредпринжаФе^н<ЭР1

  4. Контроль за исполв е:

  ем пфина* элфр®дб5в®аментизм©р©йШ5₍ и хранится в системе электронного документооборота

  метрологии.

  СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

  выдачу его

  |3 1 собой.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Заместитель Руководителя

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «12» сентября 2017 г. № 1919

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры гамма и нейтронного излучения индивидуальные ДВС-02Д

Дозиметры гамма и нейтронного излучения индивидуальные ДВС-02Д ФВКМ.412113.052 (далее - дозиметры) предназначены для измерений индивидуального эквивалента дозы (ИЭД) гамма-излучения, нейтронного излучения, а также суммарной дозы гамма и нейтронного излучения в полях гамма-нейтронного излучения;

Дозиметр представляет собой прямопоказывающий прибор в компактном брызгозащищенном корпусе из ударопрочной пластмассы. С тыльной стороны дозиметров находится клипса для крепления в нагрудном кармане оператора.

Принцип работы дозиметра основан на измерении частоты импульсов, генерируемых в детекторах под воздействием регистрируемого гамма и нейтронного излучения. В качестве детекторов ионизирующего излучения применяются кремниевые полупроводниковые детекторы.

Работа дозиметров управляется микропроцессором, выполняющим различные функции: преобразование последовательности поступающих импульсов в величины измеряемых ИЭД и мощности индивидуального эквивалента дозы (далее - МИЭД), самодиагностики, накопления и хранения результатов измерения ИЭД и МИЭД, обмена информацией с ПЭВМ, управление процессом заряда аккумулятора и т. д.

Результат измерения ИЭД индицируется на ЖКИ с прямым представлением единиц измерения в двух основных режимах - значение ИЭД суммарного гамма и нейтронного излучения и значение ИЭД нейтронного излучения.

Измерение МИЭД ведется как служебный режим, без вывода на ЖКИ, только для подачи звуковой сигнализации в случае, если МИЭД превысит установленный порог.

Дозиметры обеспечивают включение звуковой и световой сигнализации:

• - при превышении предупредительного порога по ИЭД;

• - при превышении аварийного порога по ИЭД или МИЭД;

• - при значении МИЭД гамма- излучения выше 10 Зв-ч^-1;

• - при значении МИЭД нейтронного излучения выше 2 Зв-ч^-1;

• - при превышении предела измерения ИЭД суммарного гамма- нейтронного излучения 15 Зв;

• - при переключении режимов индикации;

• - при снижении напряжения источника электропитания ниже определенного уровня. Дозиметры в процессе работы обеспечивают автоматическую запись в архив, для

последующего считывания в ПЭВМ, значений ИЭД суммарного гамма- нейтронного излучения и ИЭД нейтронного излучения. Запись значений ИЭД происходит через равный интервал времени, задаваемый пользователем.

При работе дозиметров в системе дозиметрического контроля с применением ПЭВМ, передача данных осуществляется через встроенный в ПЭВМ порт инфракрасной связи, либо, при отсутствии встроенного порта, через устройство считывания УС-05, построенном на инфракрасном двунаправленном канале связи.

Питание дозиметров осуществляется от аккумулятора размера ААА с номинальным напряжением 1,25 В. Для зарядки аккумуляторов дозиметров используется , одиночное ЗУ-1М или кассетное зарядное устройство КЗУ-28/КЗУ-56.

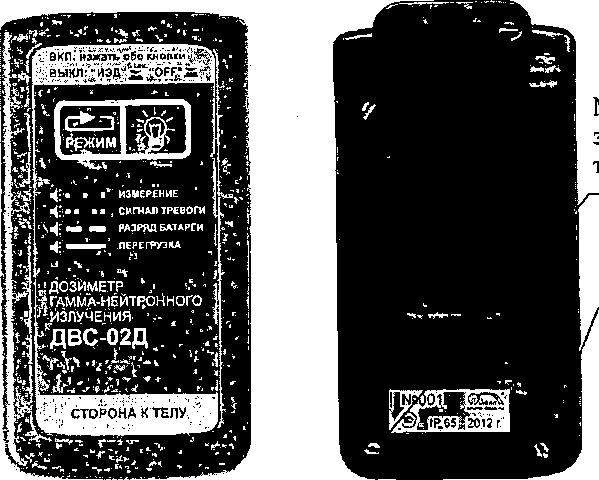

Общий вид дозиметра, схема пломбировки от несанкционированного доступа, место нанесения знака утверждения типа представлены на рисунке 1.

Место нанесения знака утверждения типа

Место для гарантийной пломбы

Рисунок 1 - Общий вид дозиметра

Программное обеспечение состоит из двух ПО, работающих независимо друг от друга:

• - ПО встроенное на микропроцессоре дозиметра;

• - внешнее ПО «Стенд», предустановленное на ПЭВМ или находящееся на CD-диске (работа при использовании УС-05).

Встроенное ПО:

• - сохраняет в энергонезависимой памяти коэффициенты, введенные при поверке, и базу измерительных данных;

• - выполняет команды, вводимые с помощью клавиш управления;

• - рассчитывает значения измеренных ИЭД и МИЭД по значениям введенных коэффициентов.

Внешнее ПО выполняет:

• - установку требуемых порогов по МИЭД и ИЭД гамма и нейтронного излучения;

• - просмотр архива истории накопления ИЭД;

• - установку интервала времени записи в архив истории накопления ИЭД;

• - установку персонального номера;

• - просмотр заводского номера;

• - корректировку коэффициентов чувствительности детекторов авторизованным пользователем.

Уровень ват питы программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку, закрепленную на корпусе дозиметра фотоспособом и на титульные листы руководства по эксплуатации ФВКМ.412113.052-01РЭ и паспорта ФВКМ.412113.052ПС типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу ФВКМ.412113.052-01РЭ раздел 4 «Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное отделение) 14 июня 2017 г.

Основные средства поверки:

установка поверочная дозиметрическая УДГ-АТ130 или аналогичная, с источниками ¹³⁷Cs, обеспечивающая воспроизведение МАЭД в пределах от 0,2 10'^э до 2,9 Зв-ч'¹, с погрешностью не более ±7 %;

- установка поверочная нейтронного излучения УКПН-2М-Д или аналогичная с источниками Pu-Ве, обеспечивающая воспроизведение МАЭД в пределах от 20 до 800 мкЗв-ч^-1, с погрешностью не более ±5 %;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

ГОСТ 8.347-79 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений мощности поглощенной и эквивалентной доз нейтронного излучения

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний

ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4362-106-31867313-2012 «Дозиметры гамма и нейтронного излучения индивидуальные ДВС-02Д». Технические условия

Общество с ограниченной ответственностью «Научно-производственное предприятие «Доза»

(ООО НПП «Доза»).

ИНН 7735542228

Адрес: 124498, г. Москва, Зеленоград, Георгиевский проспект, д.6

Телефон: +7(495)777-84-85, факс+7 (495) 742-50-84

Web-сайт http://www.doza.ru

E-mail info@doza.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области», Центральное отделение)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон +7(495) 994-22-10, факс +7(495) 994-22-11

Web-сайт: www.mencsm.ru

E-mail: info@mencsm.ru

Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
