МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

5 июля 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 54403 «Теплосчетчики SA-94» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «ВЕГА-прибор» от 26 мая 2017 г. № 11 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на теплосчетчики SA-94, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 43231-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 54403 «Теплосчетчики SA-94», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 43231-14, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

4. Контроль за исполшишом паетопщого дрпкааа оставляю за собой.

Заместитель Руководителя

Сертификат: OOE1036E5FD611E780D5E0071B88A26129 Кому выдан: Шалаев Антон Павлович

Действителен: с 04.07.2017 до 04.07.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «05» июля 2017 г. № 1485

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики SA-94

Теплосчетчики SA-94 (далее - теплосчетчик) предназначены для измерения, индикации, регистрации, контроля, коммерческого и технологического учета потребленного (отпущенного) количества теплоты (тепловой энергии), количества теплоносителя, параметров систем теплоснабжения и водоснабжения (горячего и холодного).

Принцип действия теплосчетчика состоит в измерении объемного расхода (объема) и температуры теплоносителя в трубопроводах с последующим вычислением массы теплоносителя, количества теплоты (тепловой энергии). Измерительные сигналы от первичных средств измерений поступают на тепловычислитель, который производит вычисление количества теплоты (тепловой энергии) и количества теплоносителя в соответствии с МИ 2412-97.

По структуре и функциональным признакам теплосчетчики относятся к измерительным системам вида ИС-1 по ГОСТ Р 8.596-2002. Тепловычислитель с присоединенными к нему по линиям связи первичными средствами измерений физических величин образуют измерительные каналы (ИК).

Теплосчетчики изготавливаются восьми модификаций SA-94/1, SA-94/1A, SA-94/2M, SA-94/2MA, SA-94/2, SA-94/2A, SA-94/3, SA-94/3A. Теплосчетчики модификаций с дополнительной буквой «А» в обозначении модификации имеют расширенный динамический диапазон измерения расхода. Преобразователи расхода электромагнитные теплосчетчиков SA-94 изготавливаются в исполнениях ЕК и ЕК1.

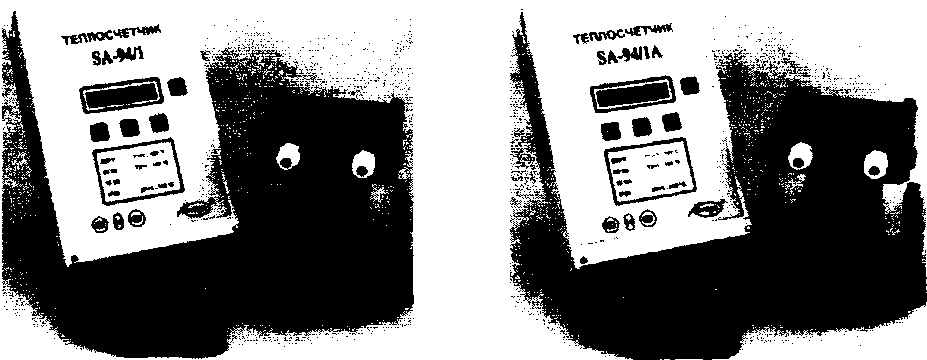

Теплосчетчики модификаций SA-94/1 и SA-94/1А (общий вид представлен на рисунках 1 и 2 для исполнения ЕК, рисунке 3 для исполнения ЕК1) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) в закрытых системах теплоснабжения или в открытой тупиковой системе горячего водоснабжения. В состав теплосчетчиков данных модификаций входят:

• - тепловычислитель: измерительно-вычислительный блок (далее - ИВБ) -1 шт.;

• - первичное средство измерения объемного расхода: преобразователь расхода электромагнитный (далее - ПРЭ) -1 шт.;

• - первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1-1 компл.;

• - первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 - до 2 шт.;

• - линии связи.

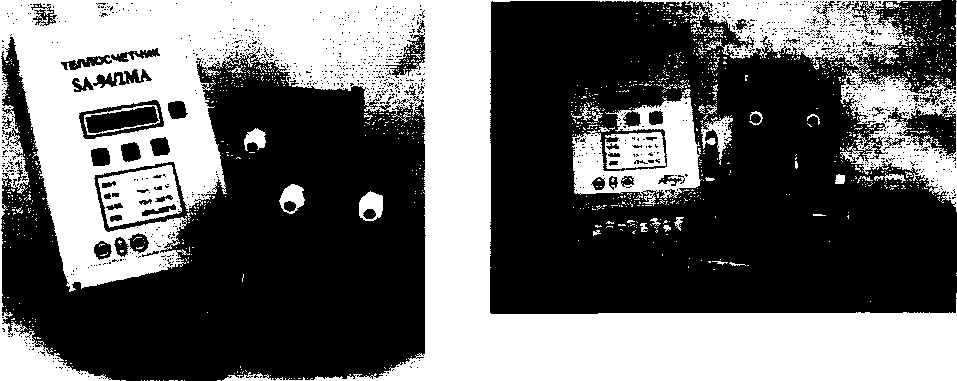

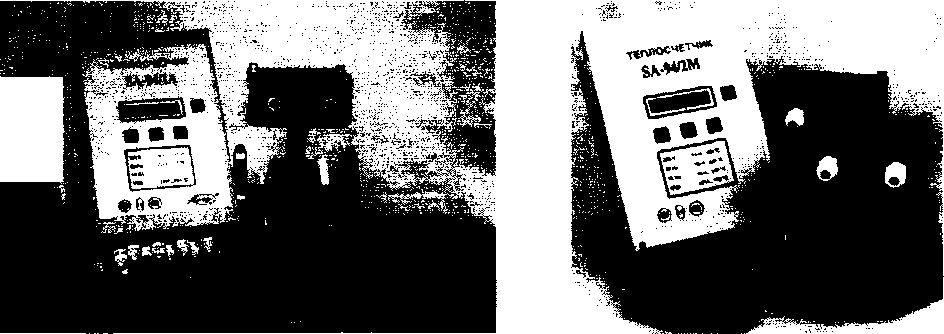

Теплосчетчики модификаций SA-94/2M и SA-94/2MA (общий вид представлен на рисунках 4 и 5 для исполнения ЕК, рисунке 6 для исполнения ЕК1) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) в закрытых системах теплоснабжения. Второй канал измерения расхода может использоваться для измерения количества теплоносителя (воды) в любом выбранном трубопроводе. В состав теплосчетчиков данных модификаций входят:

• - тепловычислитель: ИВБ -1 шт.;

• - первичные средства измерения объемного расхода: ПРЭ - до 2 шт.;

• - первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1-1 компл. и термопреобразователь сопротивления в соответствии с таблицей 2-1 шт.;

• - первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 - до 2 шт.;

• - линии связи.

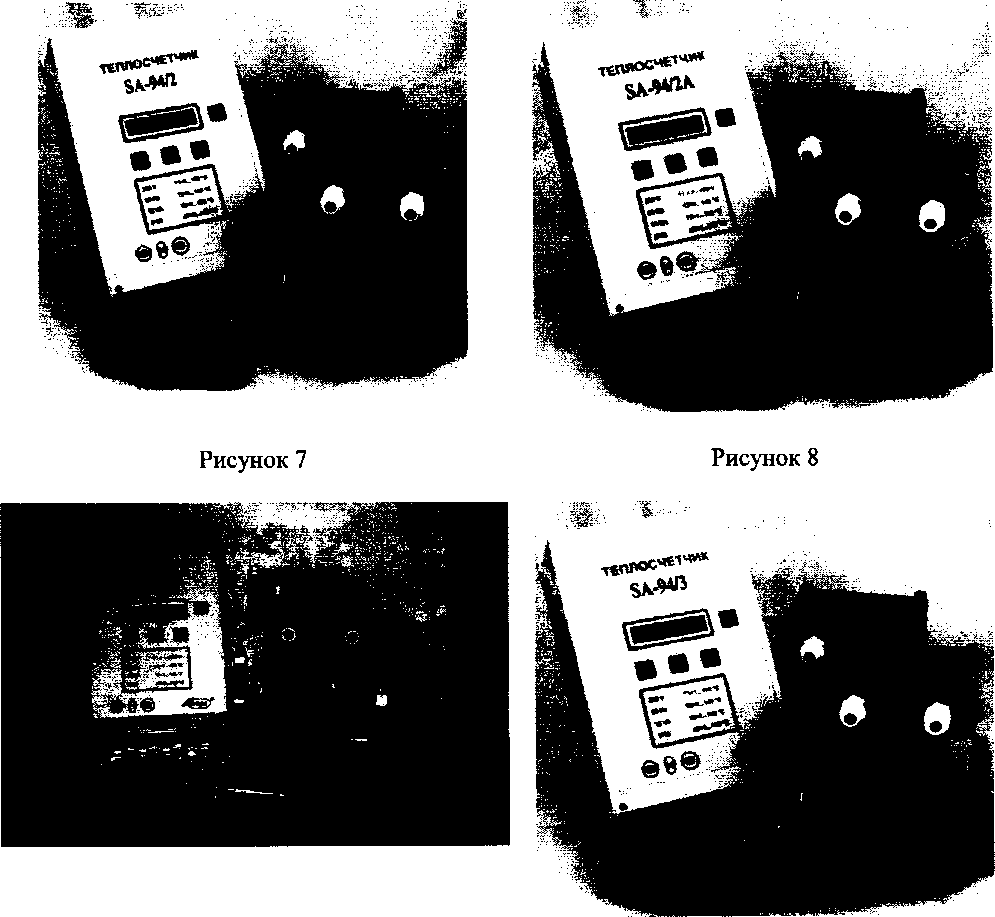

Теплосчетчики модификаций SA-94/2 и SA-94/2A (общий вид представлен на рисунках 7 и 8 для исполнения ЕК, рисунке 9 для исполнения ЕК1) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) в открытых системах теплоснабжения. В состав теплосчетчиков данных модификаций входят:

• - тепловычислитель: ИВБ -1 шт.;

• - первичные средства измерения объемного расхода: ПРЭ - 2 шт.;

• - первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1-1 компл. и термопреобразователь сопротивления в соответствии с таблицей 2-1 шт.;

• - первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 - до 2 шт.;

• - линии связи.

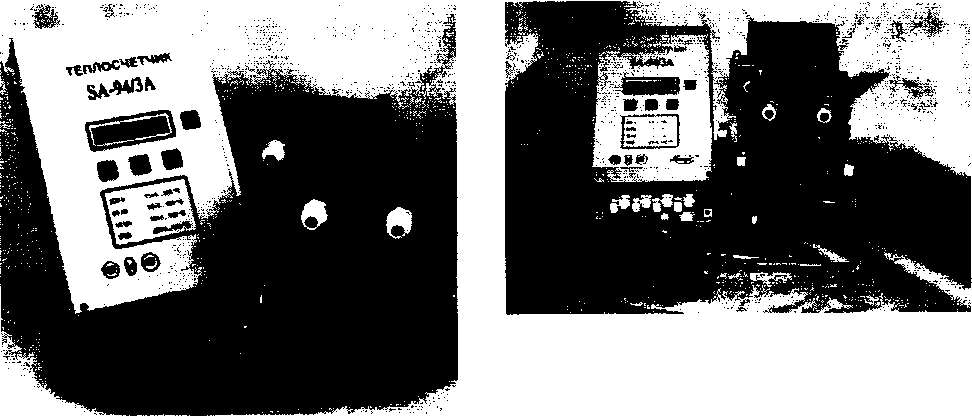

Теплосчетчики модификаций SA-94/3 и SA-94/3A (общий вид представлен на рисунках 10 и 11 для исполнения ЕК, рисунке 12 для исполнения ЕК1) предназначены для измерения и учета количества теплоты (тепловой энергии) и количества теплоносителя (воды) как в открытых, так и в закрытых системах теплоснабжения (необходимая система определяется при заказе). В состав теплосчетчиков данных модификаций входят:

• - тепловычислитель, ИВБ -1 шт.;

• - первичные средства измерения объемного расхода: ПРЭ - до 2 шт. и счетчик жидкости с унифицированным числоимпульсным выходным сигналом (третий ИК объемного расхода) в соответствии с таблицей 4 -1 пгг.;

• - первичные средства измерения температуры (разности температур): комплект термопреобразователей сопротивления в соответствии с таблицей 1 - 1 компл., и термопреобразователь сопротивления в соответствии с таблицей 2-1 шт.;

• - первичные средства измерения давления с унифицированными выходными сигналами в соответствии с таблицей 3 - до 3 шт.;

• - линии связи.

Максимальная длина линии связи между ПРЭ и ИВБ не должна превышать 100 м.

В качестве первичных средств измерения разности температур и температуры теплоносителя применяются термопреобразователи сопротивления класса допуска А по ГОСТ 6651-2009 с номинальными статическими характеристиками (НСХ) 100П и Pt 100 и зарегистрированные в Государственном реестре средств измерений Российской федерации.

Таблица 1 - Первичные средства измерения разности температур (комплекты термопреобразователей сопротивления)

Таблица 2 - Первичные средства измерения температуры

Таблица 3 - Первичные средства измерения давления

В качестве первичных средств измерений объемного расхода (объема) для вычисления количества теплоты (тепловой энергии) в третьем ИК объемного расхода (объема) теплосчетчики модификаций SA-94/3 и SA-94/3A комплектуются только счетчиками жидкости, указанными под № 4.1 в таблице 4, а для учета количества воды в системах холодного и горячего водоснабжения (далее - ХВС и ГВС, соответственно) счетчиками жидкости, указанными под №№ 4.2-4.7 в таблице 4.

Таблица 4 - Счетчики жидкости

Теплосчетчики имеют встроенные часы реального времени, обеспечивающие определение и индикацию времени работы в режиме измерения количества теплоносителя. Для отображения результатов измерений и вычисленных значений, а также данных о настройках, теплосчетчики имеют жидкокристаллический индикатор (далее - ЖКИ), с помощью стандартного последовательного интерфейса (RS-232; RS-422; RS-485 - определяется заказом) теплосчетчики могут осуществлять связь с персональным компьютером для снятия измерительной информации и настройки, а также быть подключенными к автоматизированным диспетчерским и измерительным системам.

Измеренные и вычисленные значения могут быть преобразованы в аналоговые выходные сигналы: силы постоянного тока и/или частотный.

Для переноса накопленных в памяти теплосчетчиков статистических данных в ПК (при нецелесообразности проведения стационарной линии связи) используется адаптер переноса данных AD2301 или AD2401 с интерфейсом RS-232.

Общий вид теплосчетчиков

Рисунок 1                                Рисунок 2

Рисунок 3                                Рисунок 4

Рисунок 6

Рисунок 5

Рисунок 10

Рисунок 9

Фотографии общего вида средств измерений в составе теплосчетчиков приведены в таблице 5.

Таблица 5 - Фотографии общего вида средств измерений в составе теплосчетчиков

Окончание таблицы 5

Теплосчетчики обеспечивают выполнение следующих функций:

• - измерение объемного расхода и объема, температуры и разности температур теплоносителя;

• - вычисление количества теплоты (тепловой энергии), массы теплоносителя, средних температур и разности температур;

• - архивирование часовых, суточных и месячных измеренных и вычисленных значений;

• - ввод настроечных параметров и защиту данных от несанкционированного изменения;

• - показания текущих, архивных и настроечных параметров на ЖКИ;

• - ведение календаря и времени суток и учет времени работы.

Степень защиты ПРЭ и ИВБ, обеспечиваемая оболочкой, IP65 по ГОСТ 14254-96 для всех модификаций теплосчетчиков.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все средства измерений, входящие в состав теплосчетчика, пломбируются в соответствии с технической документацией на них, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений. Места пломбировки ПРЭ и ИВБ показаны на рисунке 13.

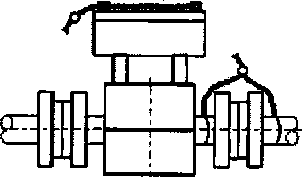

Фланцевое подсосдииснне

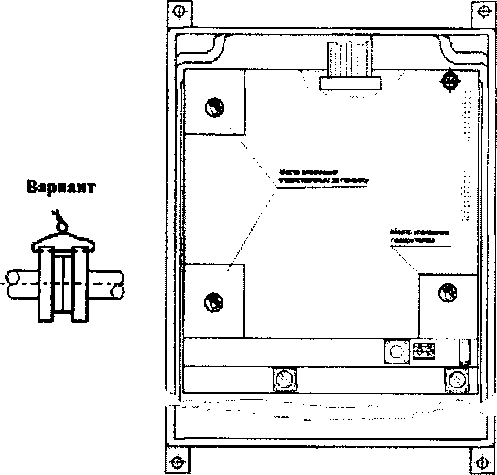

Рисунок 13 - Места пломбировки - ПРЭ и ИВБ

Теплосчетчик является программноуправляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами по МИ 2412-97 в зависимости от схем узлов учета тепловой энергии. Теплосчетчики имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в ИВБ.

В функции ПО входит сбор измерительной информации о температуре и объему теплоносителя, обработка ее (вычисление тепловой энергии), представление на дисплее измерительной информации, хранение результатов во flash памяти и передачу данных через интерфейсы связи. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.

ПО устанавливается в энергонезависимую память ИВБ при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационные данные ПО приведены в таблицах 6, 7, 8, 9.

Таблица 6 - Идентификационные данные ПО теплосчетчиков SA-94/1 и SA-94/1А

Таблица 7 - Идентификационные данные ПО теплосчетчиков SA-94/2 и SA-94/2A

Таблица 8 - Идентификационные данные ПО теплосчетчиков SA-94/2M и SA-94/2MA

Таблица 9 - Идентификационные данные ПО теплосчетчиков SA-94/3 и SA-94/3A

Пределы допускаемой погрешности теплосчетчиков установлены с учетом влияния ПО на метрологические характеристики.

Встроенное ПО защищено от преднамеренных и непреднамеренных изменений следующими защитными мерами:

• - пломбами завода изготовителя;

• - встроенными средствами защиты кода встроенного ПО;

• - отсутствием возможности изменения ПО по интерфейсу.

Защита ПО теплосчетчиков от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Таблица 10 - Метрологические характеристики

Окончание таблицы 10

Таблица 11 - Основные технические характеристики

Окончание таблицы 11

Таблица 12 - Наибольший расход Q_MaKc_? габаритные размеры и масса ПРЭ

наносится краской на переднюю панель ИВБ и типографским способом в левом верхнем углу на титульные листы паспорта и руководства по эксплуатации.

Таблица 13 - Комплектность средства измерений

¹ Указанные значения наибольшего расхода соответствуют скорости потока рабочей среды 10 м/с.

Продолжение таблицы 13

Окончание таблицы 13

осуществляется по документу AW.408.22.X1R «Теплосчетчики SA-94. Методика поверки» с изменением № 1, утвержденному ЗАО КИП «МЦЭ» 22.05.2017 г.

Основные средства поверки:

• - установка поверочная ВПУ-Энерго (Госреестр № 57049-14);

• - частотомер электронно-счетный 43-63/1, диапазон частот от 0,01 до 2-10⁸ Гц, относительная погрешность 5f= ± (|8₀| + |f_x tcql'¹), где f_x - измеряемая частота, Гц; 8f - относительная погрешность опорного генератора (встроенного и внешнего); tc₄ - время счета частотомера, с;

• - калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, ТУ 4381-072-13282997-07, диапазон воспроизведения и измерения силы постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности (lO^I+l) мкА, диапазон воспроизведения температуры (сопротивление постоянного тока) для термопреобразователей сопротивления типа PtlOO от минус 200 до плюс 200 °C, пределы допускаемой основной абсолютной погрешности воспроизводимых температур ±0,03 °C;

• - другие эталонные средства измерений и вспомогательное оборудование в соответствии с нормативными документами на поверку средств измерений, входящих в состав теплосчетчика.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на свидетельство о поверке или в паспорт.

приведены в эксплуатационных документах.

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТР 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ТУ 4218-029-84818026-2013 Теплосчетчики SA-94. Технические условия

ЕЕ 10097265 ТТ 29-2013 Теплосчетчики SA-94. Технические условия

AS «ASWEGA», Республика Эстония

Адрес: Lastekodu 48, Tallinn, 10144, Estonia

Тел.:+ 372 6 014 128

Факс: +372 6 014 253

Общество с ограниченной ответственностью «Вега-прибор» (ООО «Вега-прибор»)

ИНН 7720755174

Адрес: 111396, г. Москва, ул. Фрязевская, дом 10

Тел. (495) 303-82-41, (499) 785-65-71

Факс: (495) 303-39-37, (499) 785-65-80

Общество с ограниченной ответственностью «АСВЕГА-Инжиниринг»

(ООО «АСВЕГА-Инжиниринг»)

ИНН 7720789342

Адрес: 111396, г. Москва, ул. Фрязевская, дом 10

Тел.: 903 114 41 89

AS «ASWEGA», Республика Эстония

Адрес: 10144, Estonia, Tallinn, Lastekodu 48

Тел.:+ 372 6 014 128

Факс:+372 6 014 253

E-mail: market@aswega.ee

Web-сайт: www.aswega.ee

Государственный центр испытаний средств измерений ООО КИП «МЦЭ»

(ГЦИ СИ ООО КИП «МЦЭ»)

Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8

Тел: (495) 491 78 12, (495) 491 86 55

E-mail: sittek@mail.ru; kip-mce@nm.ru

Аттестат аккредитации ГЦИ СИ ООО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № 30092-10 от 19.04.2010 г.

В части вносимых изменений

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефакс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
