МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

5 июля 2017 г.                                            _№  1487

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 64893 «Комплексы измерительные ультразвуковые «ГиперФлоу-УС» исполнений «Р», «С», «Т» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ООО НПО «Вымпел» от 14 февраля 2017 г. № 2017-14/02-1 и № 2017-14/02-2 приказываю:

• 1. Внести изменения в описание типа на комплексы измерительные

ультразвуковые «ГиперФлоу-УС» исполнений «Р»,   «С»,   «Т»,

зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66394-17, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 64893 «Комплексы измерительные ультразвуковые «ГиперФлоу-УС» исполнений «Р», «С», «Т», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 66394-17, в связи

  с внесением изменений в методику поверки.

  3. Управлению метро^апги (Р.А.Роднн); ФГУП «ВНИИМС» (А.Ю.Кузин) с            Кв^НТ0) оформление

  описанием                           и

  * Метрологии.                 _____

  юридическому лицу или инд]

  обеспечить в соответстви! свидетельства с

  выдачу его

  4. Контроль за исполь ением настоящего приказа оставляю з i собой. ^г                      Сертификат: OOE1036KFD611E7KID5E0071BB8A26129

  Кому выдан: Шалаев Антон Павлович

  Действителен: с 04.07.2017 до 04.07.2018

Заместитель Руководителя

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные ультразвуковые «ГиперФлоу-УС» исполнений «Р», «С», «Т» предназначены для измерения объемного расхода и объема природного газа, воздуха и других однокомпонентных и многокомпонентных газов находящихся в однофазном состоянии с приведением его к стандартным условиям в соответствии с ГОСТ 2939-63 по методам ГОСТ Р 8.662-2009, ГОСТ 30319.2-2015, ГСССД MP 112-03, ГСССД MP 113-03, ГСССД МР 118-05.

Принцип работы первичного преобразователя расхода комплекса измерительного ультразвукового «ГиперФлоу-УС» (далее - КИУ «Гиперфлоу-УС») исполнений «Р», «С», «Т» основан на определении разности интервалов времени прохождения ультразвуковых импульсов, по направлению потока рабочей среды и против него. Измеренная разность времени, пропорциональная средней скорости потока, преобразуется в значение объемного расхода с учетом геометрии измерительного участка первичного преобразователя.

Основными составными частями комплекса измерительного являются:

• - первичный преобразователь расхода, состоящий из фланцевого корпуса (исп. «Р» и «С»), образующего измерительный участок и смонтированных на нём пьезоэлектрических датчиков, датчика температуры и датчика давления (избыточного или абсолютного). Для исп. «Т» установка всех датчиков производится на существующий трубопровод;

• - входной прямой участок длиной десять условных диаметров (для стабилизации потока измеряемой среды);

блок электронный, обеспечивающий управление режимами работы пьезоэлектрических датчиков и обработку получаемых от них сигналов, обработку данных с датчиков давления и температуры и вычисление объемного расхода газа, приведенного к стандартным условиям. Результаты измерений отображаются на индикаторе блока электронного и могут передаваться в системы верхнего уровня по цифровым каналам связи.

Кроме того, в состав поставки КИУ в зависимости от варианта применения может входить дополнительное оборудование, указанное в таблице 3.

При необходимости КИУ «Гиперфлоу-УС» может передавать измеренные значения рабочего расхода во внешний корректор.

КИУ «Гиперфлоу-УС» выпускаются в трех вариантах по конструктивному исполнению:

• - конструктивное исполнение «Р» - КИУ с расширенным диапазоном измерения расхода для коммерческого и технологического учёта (Рис. 1а);

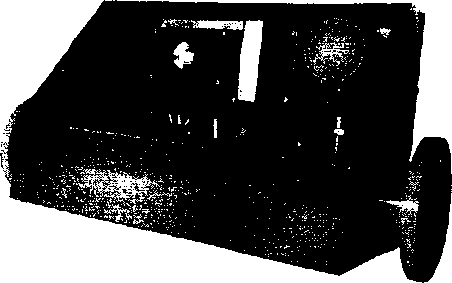

• - конструктивное исполнение «С»  - КИУ стандартной конфигурации для

коммерческого и технологического учёта (Рис. 16);

• - конструктивное исполнение «Т» - бесфланцевый КИУ для технологического учёта с врезкой датчиков в существующий трубопровод (Рис. 1в).

При необходимости КИУ «ГиперФлоу-УС» обеспечивают работу в реверсивном режиме потока.

КИУ «Гиперфлоу-УС» имеют различные классы точности: АА, А, Б, В, Г, Д. Класс точности КИУ «ГиперФлоу-УС» определяется конструктивным исполнением КИУ («Р», «С» либо «Т»), классом точности (пределами допускаемой погрешности) применяемых в составе КИУ датчиков давления и температуры, а также методом проведения первичной поверки преобразователя расхода газа (имитационный либо проливной).

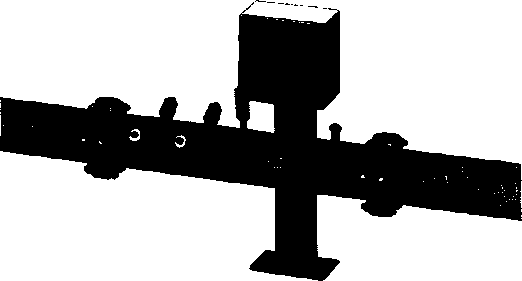

Рисунок 16 - КИУ «ГиперФлоу-УС» исп. «Т»

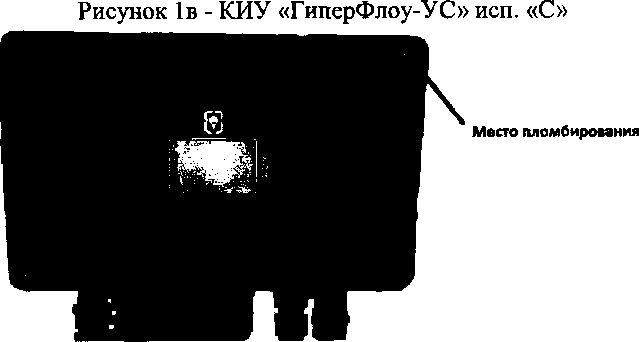

Рисунок 2 - Схема пломибровки

Программное обеспечение (далее ПО) КИУ «Гиперфлоу-УС» состоит из встроенного программного обеспечения fmeb-001/002 и терминальной программы пользователя «Uniterm».

Функции встроенного программного обеспечения fineb-001/002:

• - обеспечение полнофункциональной работоспособности КИУ «Гиперфлоу-УС»;

• - управление и синхронизация измерительных каналов;

• - измерение и приведение расхода к стандартным условиям;

• - ведение архивов данных и архива вмешательств;

• - формирование протоколов, диагностика прибора.

Программное обеспечение fmeb-001/002 - метрологически значимое ПО.

Функции терминальной программы «Uniterm» пользователя:

• - конфигурирование расходомера;

• - вывод мгновенных и осредненных данных по всем каналам прибора;

• - обеспечение диагностики.

Терминальная программа «Uniterm» не является метрологически значимым ПО.

Идентификационные данные встроенного программного обеспечения fmeb-001/002 КИУ «Гиперфлоу-УС» приведены в таблице 1.

Таблица 1

Уровень защиты ПО fmeb-001/002 от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Основные метрологические и технические характеристики КИУ «Гиперфлоу-УС» приведены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2_______________________________________________

Примечания:

Первичная поверка проводится методом проливки на эталонных стендах, периодическая поверка - имитационным методом.

• ²⁾ Для диаметров до 200 мм включительно первичная поверка проводится проливным методом, периодическая поверка - имитационным методом. Для диаметров свыше 200 мм допускается первичная поверка имитационным методом.

• ³⁾ Первичную и периодическую поверку допускается проводить имитационным методом.

• ⁴⁾ Первичная и периодическая поверка только имитационным методом.

• ⁵⁾ При использовании датчика давления класса С и датчика температуры класса АА

наносится на планку, закрепленную на блоке электронном, методом диффузионной фотохимии и в верхний правый угол титульного листа руководства по эксплуатации типографским способом.

Комплекс юмеритсльный утырвэвуижЛ ₍_Т"йперФпоу-УС’ £хГ“*™^хН1[ ■40 *©4^**В0 *С Р68 0СВСИ«8НИИФТРИ» №RUCfiUJbO6JB.(XM13

____.^28__32В ___„наболи 1,5 Вт КМУ 1455.01 ЭТУ

Рисунок 3 - Место нанесения знака утверждения типа

Таблица 3 - Комплектность средства измерений

Продолжение таблицы 3

осуществляется по документу МП 0453-13-2016 «Инструкция. ГСИ. Комплекс измерительный ультразвуковой «ГиперФлоу-УС» исполнений «Р», «С», «Т». Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР» 02 марта 2017 г.

Основные средства поверки:

• -    Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013. СКО 0,05%, НСП 0,04%. Диапазон воспроизведения объемного расхода газа от 0,003 до 16 000 м³/ч;

• -    поверочная установка УРМЦ-10000, диапазон воспроизведения объемного расхода газа от 32 до 10000 м³/ч, пределы допускаемой погрешности поверяемых СИ ±0,5%, регистрационный № 32158-06;

• -    поверочная установка УРМЦ-70000, диапазон воспроизведения объемного расхода газа от 500 до 70000 м³/ч, пределы допускаемой погрешности поверяемых СИ ±0,5% регистрационный № 65152-16;

• -    калибратор давления СРН6000 с комплектом эталонных датчиков, предел допускаемой основной погрешности измерения ±0,025%ВПИ, регистрационный .№ 52030-12;

• -     частотомер электронно-счётный 43-85/3, погрешность опорного генератора ±1 • 10'⁷, регистрационный № 32359-06;

калибратор температуры КТ-1, задаваемые температуры от минус 50 до плюс 140°С, пределы допускаемой абсолютной погрешности воспроизведения температуры не более ±(0,05+0,0005*111) °C, регистрационный № 29228-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке или паспорт.

приведены в ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода» и эксплуатационных документах.

ВМПЛ 1.456.013 ТУ Комплексы измерительные ультразвуковые «ГиперФлоу-УС» исполнений «Р», «С», «Т». Технические условия

Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)

ИНН 5017084907

Адрес: 143530, Московская область, Истринский район, Дедовск, Школьный проезд, 11 Телефакс (495) 992 38 60, (495) 992 38 70

E-mail: dedovsk@npovympel.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел.: (843) 272-70-62

Факс. (843) 272-00-32

e-mail: vniirpr@bk.ru

Web-сайт: www.vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
