№1483 от 05.07.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28489
О переоформлении свидетельства об утверждении типа средства измерений № 40738 "Хроматографы газовые промышленные "Петрохром-4000" и внесении изменений в описание типа
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ5 июля 2017 г.
№ 1483
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 40738 «Хроматографы газовые промышленные «Петрохром-4000» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «НПФ «Мета-хром» от 10 мая2017г.№401/17/04/61/1 приказываю:
-
1. Внести изменения в описание типа на хроматографы газовые промышленные «Петрохром-4000», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 45170-10, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Переоформить свидетельство об утверждении типа № 40738 «Хроматографы газовые промышленные «Петрохром-4000», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 45170-10, в связи с внесением изменений в методику поверки.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений ■ выдачу его юридическому лицу или ин, ЩВИ2ОТ!ММ^Р9^
-
4. Контроль за исполе гнрт^рнаеччг^ящетчтрж^епэсррявяяю з i собой.
1 метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Заместитель Руководителя
Сертификат: 00E1036E5FO6UE780D5E0071BB8A26129 Кому выдан: Шалаев Антон Павлович Действителен: с 04.07.2017 до 04.07.2018
А.П. Шалаев
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Хроматографы газовые промышленные «Петрохром-4000»Назначение средства измерений
Хроматографы газовые промышленные «Петрохром-4000» (далее - хроматографы) предназначены для непрерывного автоматического измерения молярной доли компонентов газа горючего природного (далее ГГП) в соответствии с ГОСТ 31371.7-2008 с последующим расчетом значений физико-химических показателей проб ГГП по ГОСТ 31369-2008.
Описание средства измерений
Принцип действия хроматографов основан на разделении пробы анализируемой газовой смеси на компоненты в хроматографических колонках вследствие различного распределения компонентов пробы между неподвижной фазой и подвижной фазой - газом-носителем с последующим детектированием компонентов смесей с помощью детектора теплопроводности.
Хроматограф выпускается в двух исполнениях: исполнение 1 для суммарного определения содержания азота и кислорода в ГГП, исполнение 2 для раздельного определения содержания азота и кислорода.
Хроматографы представляют собой стационарные промышленные приборы, состоящие из блока аналитического (далее БА) и коробки распределительной (далее - КР). БА включает в себя блок электроники, блок контроля газовых потоков, блок термостата хроматографических колонок, блок детекторов и узел дозирования пробы. КР предназначена для связи с управляющим компьютером и блоком питания.
Хроматографы комплектуются насадочными колонками и детектором по теплопроводности.
В хроматографе используется один газ - носитель (гелий).
Градуировка хроматографа проходит в автоматическом режиме методом абсолютной градуировки (по одной точке) в соответствии с ГОСТ 31371.7-2008 с использованием ГСО состава природного газа.
Молярная доля метана определяется как разность между 100% и суммой измеренных значений молярной доли определяемых компонентов и значений молярной доли неопределяемых компонентов, учитываемых как условно-постоянные. Значения молярной доли неопределяемых компонентов должны быть получены из других источников.
Измерительная и служебная информация передается в информационную сеть через последовательный интерфейс RS-422 по электрическим искробезопасным цепям или кабелям в защитной оболочке. Для отображения измерительной и служебной информации, архивирования результатов измерений, формирования отчетов, настройки и диагностики работы хроматографов используется программное обеспечение обработки хроматографической информации, устанавливаемое на ПК.
Программное обеспечение «NetChrom» позволяет, на основе результатов измерения молярной доли компонентов, выполнять расчет физико-химических показателей ГГП - теплоты сгорания, плотности, относительной плотности и числа Воббе в соответствии с ГОСТ 31369-2008.
Внешний вид хроматографов газовых промышленных «Петрохром-4000», приведен на рисунке 1. Схема пломбировки хроматографов газовых промышленных «Петрохром-4000» от несанкционированного доступа представлена на рисунке 2. Пломбирование хроматографа осуществлено с применением навесной пломбы.

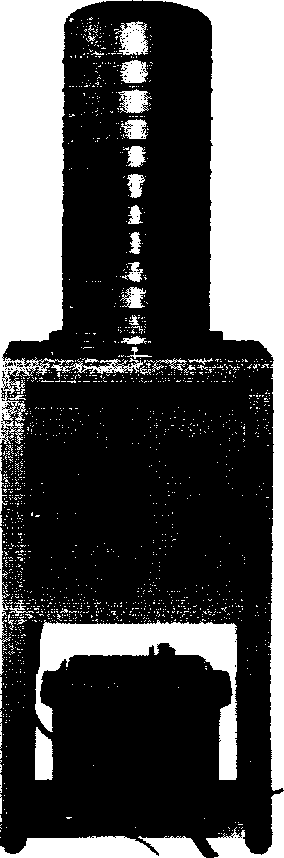

Рисунок 1 - Общий вид хроматографов газовых промышленных «Петрохром-4000»

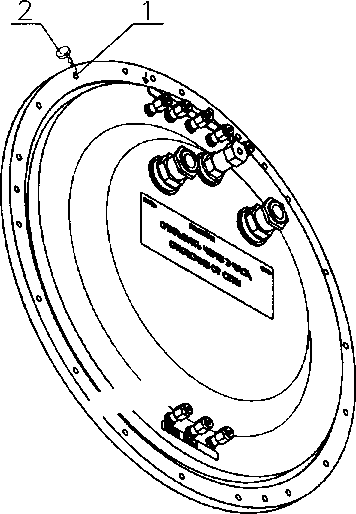

Рисунок 2 - Схема пломбировки от несанкционированного доступа
1 - петля крышки оболочки хроматографа для защитной пломбы; 2 - пломба
Программное обеспечение
Программное обеспечение «NetChrom» хроматографа аттестовано ФГУП «ВНИИМ им. Д.И. Менделеева», свидетельство 242/ПО-6-20Ю о метрологической аттестации программного обеспечения (программы) «NetChrom», включающего в себя программы «NetChrom» (Версия 2.1)HNetChromGas (Версия 1.2) от 14.05.2010.
В ПО применены следующие способы защиты: защита от несанкционированного распространения электронным ключом, защита от несанкционированного использования с помощью разграничения прав доступа пользователей, защита от аппаратных и программных ошибок с помощью журнала событий, защита от введения заведомо неверных данных, защита целостности и подлинности ПО (алгоритмы хэш-кода).
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
ПО идентифицируется по хеш-коду метрологически значимой частей, согласно таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения хроматографа
|
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
NetChromProc.dll |
2.1 |
da232b2b979bb908fab85b6925117688 |
MD5 |
|
FireGasCalc.dll |
1.2 |
bcae90al06cd977e8b9ee42d7d539c67 |
MD5 |
|
Примечание-: сумма ПО сравнива< ментации на новое Г |
3 случае изменения установленного ПО номер версии и/или контрольная гтся с номером версии и/или контрольной суммой, приведенными в доку-Ю. | ||
Метрологические и технические характеристики
Метрологические характеристики хроматографов приведены в таблице 2. Основные технические характеристики хроматографа приведены в таблице 3.
Таблица 2 - Метрологические характеристики хроматографов газовых промышленных
«Петрохром-4000»
|
Наименование компонента |
Диапазон измерений молярной доли компонента, X, % |
Пределы допускаемой абсолютной погрешности ±Д (х)1’, % |
|
Метан |
от 40 до 99,97 |
- 0,0187-х + 1,88 |
|
Этан |
от 0,0025 до 15 |
0,04-х + 0,00026 |
|
Пропан |
от 0,0025 до 6,0 |
0,06-х + 0,00024 |
|
Изобутан |
от 0,0025 до 4,0 |
0,06-х+ 0,00024 |
|
н-Бутан |
от 0,0025 до 4,0 |
0,06-х+ 0,00024 |
|
Изопентан |
от 0,0025 до 2,0 |
0,06-х+ 0,00024 |
|
н-Пентан |
от 0,0025 до 2,0 |
0,06-х + 0,00024 |
|
Неопентан |
от 0,0025 до 0,05 |
0,06-х+ 0,00024 |
|
Г ексаны (Сб+высшис) |
от 0,0025 до 1,0 |
0,06-х + 0,00024 |
|
Диоксид углерода |
от 0,005 до 10,00 |
0,06-х + 0,0012 |
|
Кислород |
от 0,005 до 2,0 |
0,06-х+ 0,0012 |
|
Азот/Азот суммарно с кислородом |
от 0,005 до 15 |
0,04-х +0,0013 |
|
0 соответствует расширенно! молярной доли компонента 1 ^Суммарное значение молярь |
1 абсолютной неопределенности результата измерения 7(х), %, при коэффициенте охвата 7=2; юй доли углеводородов Свисшие не должно превышать 1,5. | |
Таблица 3 - Основные технические характеристики хроматографов газовых промышленных «Петрохром-4000»
|
Наименование характеристики |
Значение | |
|
исполнение 1 |
исполнение 2 | |
|
Габаритные размеры, мм, не более:
|
620 290 |
675 395 |
|
Масса хроматографа, кг, не более | ||
|
- без упаковки |
22 |
45 |
|
- в упаковке |
60 | |
|
Электропитание | ||
|
Источник питания постоянного тока напряжением, В |
У* -3.6 | |
|
Потребляемая мощность, кВ А, не более | ||
|
- в режиме разогрева |
0,12 | |
|
- в установившемся режиме |
0,04 | |
|
Условия эксплуатации: | ||
|
- диапазон температуры окружающего воздуха, С (рабочие условия) |
от + 5 до + 50 | |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 | |
|
- относительная влажность при t=25 С, %, не более |
90 | |
|
Время выхода на режим, ч, не более |
1,5 | |
|
Разрешения двух соседних хроматографических пиков компонентов ГГП, не менее: кислород - азот азот - метан метан - диоксид углерода диоксид углерода - этан н-бутан - неопентан |
0,75 1,7 1,7 0,8 |
0,75
1,7 0,8 |
|
Время непрерывной работы хроматографа без корректировки градуировочной характеристики, ч, не менее |
24 | |
|
Средний срок службы, лет |
10 | |
|
Время анализа, мин, не более |
30 | |
|
Хроматографы имеют взрывозащищенное исполнение и имеют маркировку взрывозащиты |
lExdIIBT4GbX | |
|
Степень защиты обеспечивается оболочкой |
IP54 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на фирменную планку БА методом лазерной гравировки.
Комплектность средства измерений
Комплект поставки хроматографа представлен в таблице 4.
Таблица 4
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
1 |
2 |
3 |
4 |
|
МКУБ.415338.014 |
Блок аналитический с кабелем питания и связи (до КР длиной по Зм) |
1 | |
|
Коробка распределительная |
1 |
Изготовитель «COR.TEM S.p.A.» (Италия) |
|
1 |
2 |
3 |
4 |
|
МКУБ.418453.029 |
Блок подготовки пробы |
1 |
* |
|
Программа обработки хроматографической информации «NetChrom» («NetChrom и «NetChromGas») с электронным ключом |
1 |
Поставляется на двух дисках | |
|
Персональный компьютер |
1 |
* | |
|
Принтер с устройством для подключения к персональному компьютеру |
1 |
* | |
|
Операционная система Windows |
1 |
* | |
|
Кабель связи для подключения БА (через КР) к персональному компьютеру |
1 |
* | |
|
Кабель для подключения БА (через КР) к источнику питания |
1 |
* | |
|
Источник питания 220/24 В типа SCP-600-24 |
1 |
* | |
|
Баллон 40 л с гелием газообразным марки А по ТУ 51-940-80 |
1 |
* | |
|
Баллон с градуировочным газом |
1 |
* | |
|
МКУБ.415933.002 |
Комплект запасных частей, инструментов и принадлежностей согласно МКУБ.415338.002 ЗИ |
1 | |
|
МКУБ.415338.002 РЭ |
Руководство по эксплуатации |
1 | |
|
МП 242-1022-2010 с изменением №1 |
Методика поверки |
1 | |
|
МКУБ.415935.010 |
Упаковка хроматографа |
1 | |
|
МКУБ.415935.011 |
Упаковка для блока подготовки пробы |
1 |
* |
|
* Оборудование поставляется по заказу потребителя. Длина кабелей по согласованию. | |||
Поверка
осуществляется по документу МП 242-1022 -2010. «Хроматографы газовые промышленные «Петрохром-4000». Методика поверки» (с изменением № 1), утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.04.2017 года.
Основные средства поверки: стандартные образцы состава природного газа ГСО 9299-2009 (ИПГ-13)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика измерений молярной доли компонентов»
Нормативные и технические документы, устанавливающие требования к хроматографам газовым промышленным «Петрохром-4000»
ГОСТ 8.578-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ 31369-2008 (ИСО 6976:1995) «Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава.
Техническая документация фирмы- изготовителя
Изготовитель
Общество с ограниченной ответственностью «Научно-производственная фирма «Мета-Хром» (ООО НПФ «Мета-хром»)
ИНН 1215046110
Адрес: 424000, Республика Марий Эл, г. Йошкар-Ола, ул. Баумана, д.100
Тел.: +7 (8362) 42-49-97, 43-04-40
E-mail: http://www.meta-chrom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научной-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Тел.: +7(812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311541 от 23.03.2016 г.
