МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

5 июля 2017 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 63449 «Счетчики воды «Протей» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ООО «СЭТ» от 25 апреля 2017 г. № 20 и № 21 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на счетчики воды «Протей», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 65028-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 63449 «Счетчики воды «Протей», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 65028-16, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

  юридическому лицу или индивидуальному предпринимателю.

  4. Контроль за исполнением настоящего приказа оставляю за собой.

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и

  Заместитель Руководителя

  метрологии.

  СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭГ1

  А.П. Шалаев

Сертификат: 00E1036E5FD611E780DSE0071BB8A26129 Кому выдан: Шалаев Антон Павлович

Действителен: с 04.07.2017 до 04.07.2018

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики воды «Протей» (далее - счетчики) предназначены для измерений объема холодной питьевой воды по СанПйН 2Л .4.1074-01 и горячей воды по СанПиН 2.1.4.2496-09 в различных отраслях народного хозяйства, а так же в составе систем автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

Принцип действия счетчиков заключается в измерении числа оборотов вращающейся под действием потока воды крыльчатки, расположенной внутри датчика расхода.

Подсчет количества оборотов производится путем анализа изменения напряженности магнитного поля постоянного магнита, расположенного в верхней части крыльчатки. На основании измеренного количества оборотов производится расчет прошедшего через счетчик объема воды и индикация его на жидкокристаллическом индикаторе в м³.

Рабочий датчик магнитного поля позволяет также отслеживать воздействие на счетчик внешних магнитных полей. При этом измерение прошедшего через счетчик объема воды не прекращается, а факт воздействия внешнего магнитного поля фиксируется в журнале нештатных ситуаций.

Для передачи результатов измерений объема воды во внешние информационные системы счетчики комплектуются радиомодулем. Протокол передачи данных соответствует стандарту WM-Bus. В качестве приемника информации может использоваться модем «Эол 4», либо любое другое устройство, поддерживающее протокол стандарта WM-Bus. Модем подключается к порту USB персонального компьютера. Для отображения информации от счетчиков воды на персональном компьютере может использоваться программное обеспечение WMBusTools.

Счетчики защищены от воздействия внешнего магнитного поля.

Счетчики выпускаются в следующих модификациях: «Протей 15.0», «Протей 15.8», «Протей 15.0.М», «Протей 15.8.М», «Протей 15С.0», «Протей 15С.8», «Протей 15С.0.М», «Протей 15С.8.М», «Протей 20.0», «Протей 20.8», «Протей 20.0.М», «Протей 20.8.М», которые отличаются метрологическим классом, диаметром условного прохода, степенью защиты оболочки счетного механизма и наличием монтажного комплекта.

Пример условного обозначения счетчиков:

Счетчики воды «Протей Х_ЬХ₂.Х₃» СЭТ.469333.046 ТУ, где Xf - диаметр условного прохода и метрологический класс:

15 - диаметр условного прохода 15 мм, метрологический класс В,

15С - диаметр условного прохода 15 мм, метрологический класс С,

20 - диаметр условного прохода 20 мм, метрологический класс В;

Х₂ - степень защиты оболочки счетного механизма:

8 - герметичный счетный механизм (IP68),

0 - негерметичный счетный механизм (IP40);

Х₃ - наличие монтажного комплекта:

М - с монтажным комплектом,

- без монтажного комплекта.

Счетчики имеют импульсный выход, выполненный на основе оптопары в виде инфракрасного светодиода. Передаточный коэффициент К:

• - для счетчиков с диаметром условного прохода 15 мм - 1,7844О"⁵ м³/имп.;

• - для счетчиков с диаметром условного прохода 20 мм - 2,232- 1O’^S м’/имп.

Счетчики, предназначенные для измерений объема воды с температурой в диапазоне от 5 до 90 °C и могут устанавливаться на горизонтальных (Н), вертикальных (V) или наклонных трубопроводах, при этом метрологические характеристики счетчиков зависят от способа установки и соответствуют приведенным в таблице 2. При монтаже счетчиков необходимо обеспечить прямолинейный участок трубопровода длиной не менее двух диаметров условного прохода перед счетчиком и после него.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлены на рисунке 2.

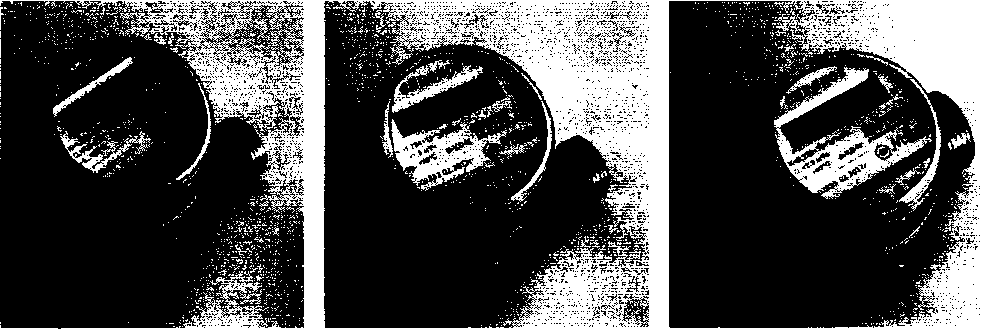

а)                                     б)                                   в)

а - модификации «Протей 15.0», «Протей 15.8», «Протей 15.0.М», «Протей 15.8.М»;

б - модификации «Протей 15С.0», «Протей 15С.8», «Протей 15С.0.М», «Протей 15С.8.М»; в - модификации воды «Протей 20.0», «Протей 20.8», «Протей 20.0.М», «Протей 20.8.М»

Рисунок 1 - Общий вид средства измерений

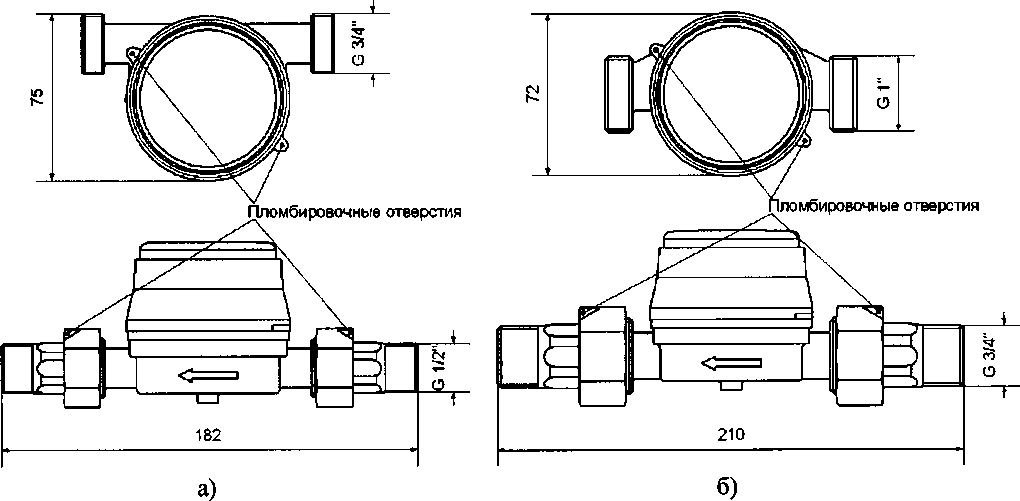

а - модификации «Протей 15.0», «Протей 15.8», «Протей 15.0.М», «Протей 15.8.М», «Протей 15С.0», «Протей 15С.8», «Протей 15С.0.М», «Протей 15С.8.М»;

б - модификации «Протей 20.0», «Протей 20.8», «Протей 20.0.М», «Протей 20.8.М»

Рисунок 2 - Схема пломбировки счетчиков от несанкционированного доступа

Программное обеспечение (далее - ПО) счетчиков по аппаратному обеспечению является встроенным и предназначено для преобразования и обработки измерительной информации. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

ПО разделено на метрологически значимую и незначимую часть. Разделение ПО выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:

• - программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;

• - программные модули осуществляющие идентификацию, хранение, передачу измерительной информации, защиту ПО и данных.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО и измерительной информации «высокий» в соответствии с Р 50.2.077-2014. Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на этикетку счетчиков, расположенную под крышкой, методом шелкографии или типографским способом и на титульном листе паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу СЭТ.469333.046 МП «ГСИ. Счетчики воды «Протей». Методика поверки» с изменением №1, утвержденному ФБУ «Омский ЦСМ» 21.04.2017 г.

Основное средство поверки: установка поверочная автоматизированная УПРС 200 (per. № 52183-12): диапазон воспроизводимых расходов от 0,001 до 200,000 м³/ч, пределы допускаемой относительной погрешности измерений объемного расхода ± 0,25 %.

Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится:

• - в виде оттиска поверительного клейма в паспорт при первичной поверке;

• - в виде голографической наклейки со штрих-кодом на свидетельство о поверке при периодической поверке.

приведены в эксплуатационном документе.

ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования

ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия СЭТ.469333.046 ТУ Счетчики воды «Протей». Технические условия

ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости

Общество с ограниченной ответственностью «Сфера экономных технологий» (ООО «СЭТ») ИНН 5506227284

Адрес: 644027, г. Омск, ул. Лизы Чайкиной, 8

Тел.:+7 (3812) 53-63-10

Web-сайт: http://set-omsk.ru

E-mail: mail@set-omsk.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, 117-А

Тел.: +7 (3812) 68-07-99; факс: +7 (3812) 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311670 от 01.07.2016 г.
