МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

23 июня 2016 г.

Москва

В соответствии с пунктом 18 статьи 9 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации» (Собрание законодательства Российской Федерации, 2015, № 27, ст. 3953) приказываю:

• 1. Утвердить прилагаемые изображение и описание знака национальной системы стандартизации.

• 2. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель




.МИНИСТЕРСТВО ЮСТИЦИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЗАРЕГИСТРИРОВАНО

Регистрационный №

от

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «23 » июня 2016 г. №795

Знак национальной системы стандартизации (далее - знак), используемый для маркирования документов, разрабатываемых и применяемых в национальной системе стандартизации, представляет собой сочетание букв «Р» и «Т», вписанных в букву «С», стилизованную под измерительную скобу, вписанную в овал.

Знак, используемый для маркирования продукции (работы, услуги) и (или) эксплуатационной или иной документации, прилагаемой к ней, представляет собой сочетание букв «Р» и «Т», вписанных в букву «С», стилизованную под измерительную скобу, вписанную в овал, с обозначением национального стандарта Российской Федерации, соответствие которому подтверждено в установленном порядке, включающим индекс «ГОСТ Р» или «ГОСТ», регистрационный номер в соответствии с номером стандарта, присвоенным при его регистрации в Федеральном информационном фонде стандартов, и отделенные от него тире четыре цифры года утверждения стандарта (к примеру: ГОСТ Р МЭК 61951-2-2007).

Изображение и форма знака должны соответствовать приведенным на рисунках 1-4.

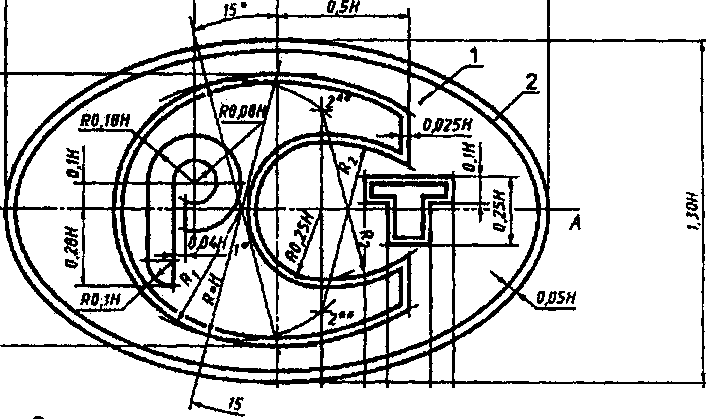

Размеры знака определяет изготовитель продукции или исполнитель работы, услуги путем установления базового размера Н, приведенного на рисунке 5.

Базовый размер Н должен быть не менее 4 мм. Размеры знака должны гарантировать четкость и различимость его элементов невооруженным глазом.

В случае, если подтверждено соответствие продукции (работы, услуги) нескольким национальным стандартам Российской Федерации, их обозначения приводятся последовательно одно под другим на расстоянии 0,25 Н от знака и друг от друга симметрично относительно вертикальной оси ВВ знака, шрифтом, приведенным на рисунке 5, высотой 0,2 Н.

Изображение знака должно быть одноцветным и контрастировать с цветом поверхности, на которую оно нанесено.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «23 » июня 2016 г. №795

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

А

0.35Н

й>

tl

Г -центр радиуса/?,; 2*‘ - центр радиуса R₂

• 1 - графическое изображение знака соответствия национальным стандартам Российской Федерации;

• 2 - овал (эллипс) с центром в точке пересечения осей АА и ВВ;

• 3 - обозначение национального стандарта Российской Федерации.

юя

ABCDEFGHIJKLM

NOPQRSTUVWXY Z abcdefghijklmnop qrstuvwxyz 1234567890 №&!

:/()«»-

ХЕЛЬВЕТИКА полужирная

Рисунок 6
