МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

26 октября 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от zis августа zuzu г. л2 zyuo.

. __                                   подлинник электронного документа, подписанного ЭП,

• 4. Контроль за испол:                                     ^за собой.

  Федерального агентства по техническому регулированию и метрологии

  Руководитель

Сертификат: 028BB2870OA0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «26» октября 2021 г. № 2386

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «26» октября 2021 г. № 2386

Лист № 1 Регистрационный № 32478-11 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители-регуляторы микропроцессорные ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212

Измерители-регуляторы микропроцессорные ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212 (в дальнейшем по тексту именуемые «приборы»), предназначены для измерения и автоматического регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока или унифицированный электрический сигнал постоянного тока.

Принцип действия приборов основан на измерении электрических сигналов силы, напряжения постоянного тока, сигналов активного сопротивления постоянному току или унифицированных электрических сигналов, получаемых от датчиков измерения различных физических величин.

Измеренный сигнал преобразуется в соответствии c настройками прибора, может отображаться на цифровом индикаторе прибора и передаваться на компьютер. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.

Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления (двух типов), настенного крепления и монтажа на DIN-рейку. На лицевой панели прибора размещены два цифровых индикатора с управляющими кнопками. Клеммы для внешнего подключения расположены на задней панели прибора.

Приборы выпускаются в различных исполнениях, отличающихся количеством входных (выходных) каналов измерения и (или) регулирования, типом первичных преобразователей, конструктивным исполнением, классом точности.

В каждом канале выполняются функции двух-, трехпозиционного регулирования, либо пропорционально - интегрально - дифференциального (ПИД) регулирования.

Выходными сигналами приборов являются: состояния контактов электромагнитных реле, симисторных ключей, транзисторных ключей, унифицированные сигналы тока или напряжения постоянного тока.

Фотографии общего вида приборов приведены на рисунках 1-4.

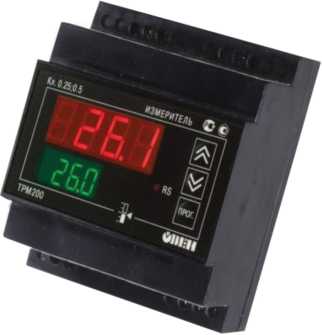

Рис. 1 - Общий вид приборов в корпусе Д - для крепления на DIN-рейку

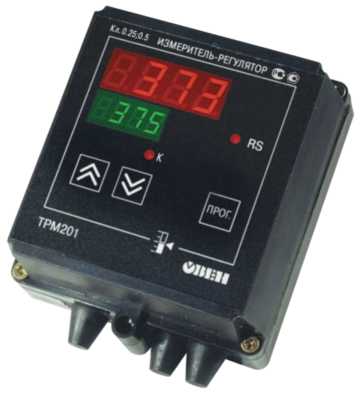

Рис.2 - Общий вид приборов в корпусе Н - для настенного крепления

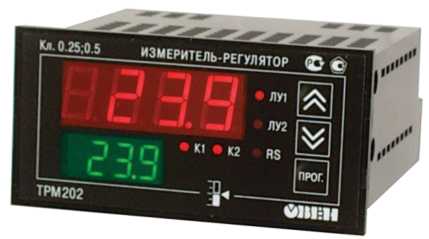

Рис.3 - Общий вид приборов в корпусе Щ2 - для щитового крепления

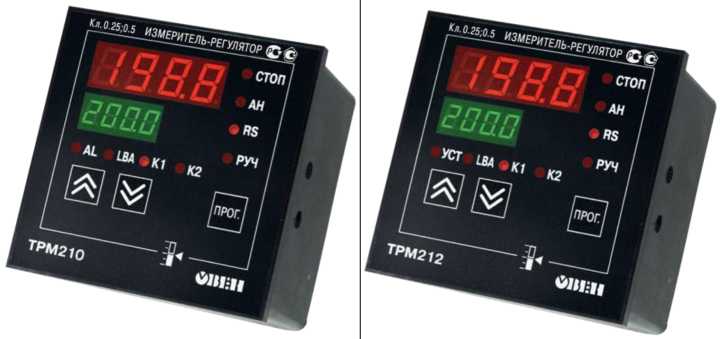

Рис.4 - Общий вид приборов в корпусе Щ1 - для щитового крепления

Программное обеспечение (ПО) модулей состоит из:

• - встроенной в корпус средства измерений «Измерители-регуляторы микропроцессорные ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212» части ПО;

• - автономной части ПО («TPM101_TPM2xx_setup_2206»), реализованной в виде файлов операционной системы.

Для функционирования модулей необходимо наличие встроенной части ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

«A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

«С» - для автономных частей ПО. Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Метрологические и технические характеристики

Диапазон измерений приборов при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблицах 2 и 3:

Таблица 2

Таблица 3 - Используемые на входе сигналы постоянного тока и напряжения

Пределы допускаемой основной приведённой погрешности выходных сигналов цифро-аналогового преобразователя (ЦАП) «параметр - ток» или «параметр - напряжение», %:...................................................................±0,5

Пределы допускаемой дополнительной приведенной погрешности измерения входных параметров приборов, вызванной изменением температуры окружающего воздуха от (20 ± 5) °С (нормальные условия) до от плюс 1 (по специальному заказу до минус 40) или от (20 ± 5) °С до плюс 50 °С, на каждые 10 °С изменения температуры не должны превышать 0,2 предела допускаемой основной приведенной погрешности.

• - закрытые взрывобезопасные помещения без агрессивных паров и газов;

• - температура окружающего воздуха, °С:

рабочие условия.......от плюс 1 (по специальному заказу до минус 40) до плюс 50;

нормальные условия...................................................от плюс 15 до плюс 25;

• - верхний предел относительной влажности воздуха не более 95 % при плюс 35 °С и более низких температурах без конденсации влаги

• - атмосферное давление, кПа.................................................от 84,0 до 106,7

Масса, кг, не более.................................................................................0,5

Габаритные размеры (Ш х В х Г), мм:

• - Н     - корпус для настенного крепления 130x105^65 мм;

• - Щ1   - корпус для щитового крепления 96x96x70 мм;

• - Щ2   - корпус для щитового крепления 96x48x100 мм;

• - Д     -  корпус для крепления на DIN - рейку 90x72x58 мм.

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP20 в корпусе для крепления на DIN - рейку, IP44 в корпусе для настенного крепления и IP54 со стороны передней панели в корпусах для щитового крепления.

В соответствии с ГОСТ Р 52931-2008 приборы устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.

Средняя наработка на отказ, ч, не менее: ..................................................50000

Средний срок службы, лет, не менее:..........................................................10.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель прибора методом фотолитографии или другим способом, не ухудшающим качества прибора, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

В комплектность поставки прибора входят:

Измеритель-регулятор микропроцессорный ТРМ2ХХ              1 шт.

Паспорт                                                         1 экз.

Руководство по эксплуатации КУВФ. 421210.001РЭ                1 экз.

Гарантийный талон                                               1 экз.

Сведения о методиках (методах) измерений приведены в соответствующих разделах Руководства по эксплуатации КУВФ. 421210.001РЭ.

Нормативные и технические документы, устанавливающие требования к измерителям-регуляторам микропроцессорным ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ТУ 4217-026-46526536-2011 «Измерители-регуляторы микропроцессорные ТРМ200, ТРМ201, ТРМ202, ТРМ210, ТРМ212. Технические условия».

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

МИ 3067-2007 «Рекомендация ГСИ. Измерители-регуляторы микропроцессорные и устройства для измерения и контроля температуры пр-ва ООО «ПО «ОВЕН». Методика поверки».

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН»

(ООО «Производственное Объединение ОВЕН»)

Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д.5, корп.5 Тел.: (495) 221-60-64, факс (495) 171-80-89.

http://www.owen.ru/, Е-mail: support@owen.ru.

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»

Аттестат аккредитации от 27.06.2008, регистрационный номер в Государственном реестре средств измерений № 30004-08.

Адрес: 119361, г.Москва, ул.Озерная, д.46 Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «26» октября 2021 г. № 2386

Лист № 1 Регистрационный № 48600-11 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры логические программируемые ПЛК73

Контроллеры логические программируемые ПЛК73 (в дальнейшем по тексту именуемые «контроллеры») предназначены для измерения температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления или термоэлектрических преобразователей), а также других физических параметров, значение которых первичными преобразователями (датчиками) может быть преобразовано в напряжение постоянного тока, унифицированный электрический сигнал постоянного тока или активное сопротивление, с последующей передачей управляющих сигналов.

Принцип действия контроллеров основан на измерении аналоговых входных сигналов, отображения информации входных сигналов на встроенном индикаторе или экране персонального компьютера при помощи специальной программы, обработке поступающих цифровых сигналов и последующей передаче, по предварительно заданной пользователем программе, хранящейся в памяти контроллера, управляющих сигналов на выходные устройства контроллера.

Конструктивно контроллер выполнен в корпусе для щитового монтажа. На лицевой панели контроллера размещен монохромный жидкокристаллический индикатор и кнопки управления. Клеммы для внешнего подключения расположены на передней панели контроллера.

Контроллеры выпускаются в разных исполнениях, отличающихся друг от друга лицензионным ограничением по применению и типом входов и выходов.

Логика работы контроллеров определяется потребителем в процессе программирования. В зависимости от модели контроллера программирование осуществляется с помощью систем программирования: CoDeSys, Linux, MasterPLC, En - Logic.

Информация об исполнении указана в структуре условного обозначения следующим образом:

Контроллеры в исполнении ПЛК73

ПИК 7 3 - X - X

Тип

выходного элемента

Лицензионное ограничение объема области памяти ввода/вывода

Расшифровка обозначений:

• • Тип выходного элемента:

• - P - реле электромагнитное;

• - К - биполярный транзисторный ключ;

• - С - оптопара симисторная;

• - Т - выход для управления внешним твердотельным реле;

• - И - цифроаналоговый преобразователь «параметр - ток»;

• - У - цифроаналоговый преобразователь «параметр - напряжение»;

• • Лицензионное ограничение объема области памяти ввода/вывода:

• - L - искусственное ограничение в 360 байт;

• - М - без ограничения размера памяти.

Фотографии общего вида контроллеров приведены на рисунке 1.

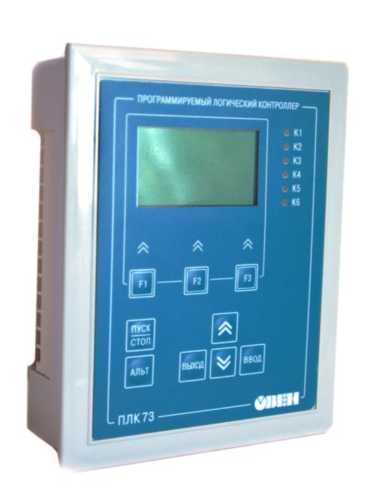

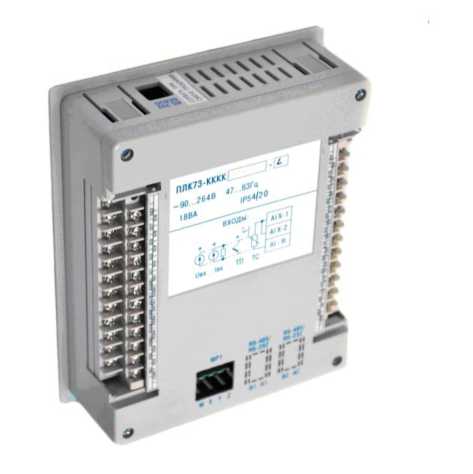

Рис.1 - Общий вид контроллеров логических программируемых ПЛК73

Программное обеспечение (ПО) контроллеров состоит из:

• - встроенной в корпус средства измерений «Контроллеры логические программируемые ПЛК73» части ПО;

• - автономной части ПО («CoDeSys»), реализованной в виде файлов операционной системы. «CoDeSys» включает инструменты создания безопасных систем на ПЛК. В их состав входят специализированный редактор, соответствующий компилятор и система исполнения. Данные компоненты проходят сертификацию на соответствие стандарту МЭК61508, SIL 3.

Для функционирования контроллеров необходимо наличие встроенной части ПО.

Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.

Идентификационные данные программного обеспечения приведены в таблице 1:

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

«A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

«С» - для автономных частей ПО. Метрологически значимые автономные части ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Диапазон измерений контроллеров при работе с соответствующими первичными преобразователями, пределы допускаемых основных приведенных погрешностей измерений и значение единицы младшего разряда приведены в таблице 2:

Таблица 2

Пределы допускаемой основной приведённой погрешности выходных сигналов цифроаналогового преобразователя (ЦАП) «параметр - ток»

или «параметр - напряжение», %:................................................................±0,5

Пределы допускаемой дополнительной приведенной погрешности измерения входных параметров контроллера, вызванной изменением температуры окружающего воздуха от (20 ± 5) °С (нормальные условия) до минус 10 °С или от (20 ± 5) °С до плюс

55 °С, на каждые 10 °С изменения температуры не должны превышать 0,5 предела допускаемой основной приведенной погрешности.

Напряжение питания переменного тока, В.......................................от 90 до 264

Частота питающего напряжения, Гц.................................................от 47 до 63

Напряжение питания постоянного тока, В.......................................от 150 до 300

Максимальная потребляемая мощность, ВА..................................................18

Габаритные размеры (Шх В х Г), мм..............................................137 х 168 х 55

Масса не более, кг.................................................................................0,5

Рабочие условия эксплуатации:

- верхний предел относительной влажности воздуха не более 95 % при плюс 35 °С и более низких температурах без конденсации влаги

- атмосферное давление, кПа.................................................от 84,0 до 106,7

В соответствии с ГОСТ 14254-96 по защищенности от воздействия окружающей среды контроллеры относятся к классу IP54 со стороны передней панели и IP20 со стороны клемм.

В соответствии с ГОСТ Р 52931-2008 контроллеры устойчивы к воздействию синусоидальной вибрации с параметрами, соответствующими группе исполнения N1.

Средняя наработка на отказ, ч, не менее: ..................................................50000

Средний срок службы, лет, не менее: ..........................................................10.

Знак утверждения типа наносится на щиток или панель контроллера методом фотолитографии или другим способом, не ухудшающим качества контроллера, а также на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом.

В комплектность поставки контроллера входят:

• - контроллер логический программируемый ПЛК73 - 1 шт.;

- руководство по эксплуатации КУВФ.421445.017РЭ - 1 экз.;

• - паспорт КУВФ.421445.017ПС - 1 экз.;

• - гарантийный талон - 1 экз.;

• - компакт-диск с программным обеспечением и документацией - 1 шт.;

• - методика поверки КУВФ.421445.017МП - 1 экз.

Сведения о методиках (методах) измерений приведены в соответствующих разделах Руководства по эксплуатации КУВФ. 421445.017РЭ

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 51841-2001 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ТУ 4252-003-46526536-2008 «Контроллеры логические программируемые ПЛК. Технические условия».

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

Общество с ограниченной ответственностью «Производственное Объединение ОВЕН» (ООО «Производственное Объединение ОВЕН»)

Адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д.5, корп.5

Тел.: (495) 221-60-64, факс (495) 171-80-89.

http://www.owen.ru/, Е-mail: support@owen.ru.

Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС» Аттестат аккредитации от 27.06.2008, регистрационный номер 30004-08.

Адрес: 119361, г.Москва, ул.Озерная, д.46, Тел./факс: (495) 437-55-77 / 437-56-66.

E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
