№2182 от 05.10.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 280688
О внесении изменений в сведения об утвержденном типе средств измерений Термопреобразователи 4,68,**,**; 4,69,**,** и Exia,*,**,**
Приказы по основной деятельности по агентству Вн. Приказ № 2182 от 05.10.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
05 октября 2021 г.
2182
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за ис,пппуяир.м нягтлятпргл ттрик-яяя пстяипяш яя србпй
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
V__________________________
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «5» октября 2021 г. № 2182
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавлива -емая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Термо - преобразователи сопротивления |
4 68 ** **; 4,69,**,** и Exia,*,**,** |
64687-16 |
Фирма «Dittmer Temperaturfuhler GmbH & Co.KG», Германия |
ГОСТ 8.461 2009 |
Фирма "SGS Germany GmbH", Германия |
ФГУП «ВНИИМ им. Д.И. Менделеева» |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «5» октября 2021 г. №2182
Лист № 1 Регистрационный № 64687-16 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления 4,68,**,**; 4,69,**,** и Exia,*,**,**
Назначение средства измеренийТермопреобразователи сопротивления 4,68,**,**; 4,69,**,** и Exia,*,**,** ( в дальнейшем термопреобразователи) предназначены для измерений температуры корпусов или вкладышей подшипников больших машин во взрывоопасных зонах и в зонах, опасных по воспламенению горючей пыли.
Описание средства измеренийПринцип действия термопреобразователей основан на свойстве платины изменять свое сопротивление с изменением температуры. Чувствительный элемент термопреобразователей из платиновой проволоки помещен в защитную арматуру. У термопреобразователей 4,68,**,** чувствительный элемент помещен в трубку из нержавеющей стали, завальцованную с одного конца. При обозначении термопреобразователей применена специальная кодировка, так в обозначении 4,68,**,** первые ** - длина измерительной трубки термопреобразователя, следующие ** - длина кабеля. Переход от термостойкого кабеля внутри трубки к постоянно присоединенному многожильному кабелю размещен в металлической втулке. Термопреобразователи 4,69,**,** с гибкой измерительной частью, на конце которой крепится чувствительный элемент в гильзе из нержавеющей стали. Кодировка обозначения 4,69,**,** -первые ** - длина измерительной линии термопреобразователя следующие ** - длина кабеля. Переход от термостойкого кабеля из политетрафторэтилена к постоянно присоединенному многожильному кабелю размещен в металлической втулке. Чувствительный элемент термопреобразователей Exia,*,**,** встроен в защитную трубку из нержавеющей стали и соединяется при помощи выводов с клеммной головкой, закрепленной на защитной трубке. Кодировка обозначения Exia,*,**,** - первая *- тип головки термопреобразователя, следующие **- длина измерительной трубки, и последние ** - диаметр измерительной трубки. Термопреобразователи Exia,*,**,** имеют 4 модификации Exia,J,**,**, Exia,B,**,**, Exia,D,**,**. Exia,V,**,**, отличающиеся конструктивным оформлением головки.
Пломбирование термопреобразователей сопротивления не предусмотрено.
Заводской номер наносится на шильдик или наклейку, прикрепленную к корпусу термопреобразователя. Конструкция термопреобразователя не предусматривает нанесение знака поверки на корпус.
Кодировки обозначения термопреобразователей приведены в таблице 3.

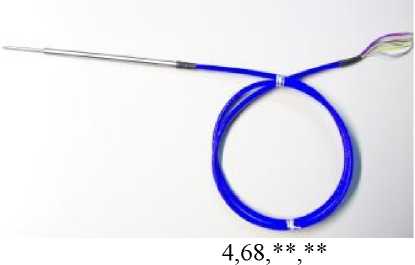

Общий вид термопреобразователей приведен на рис.1

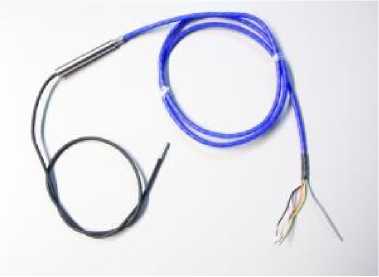

4,69,**,**
4,69,**,**

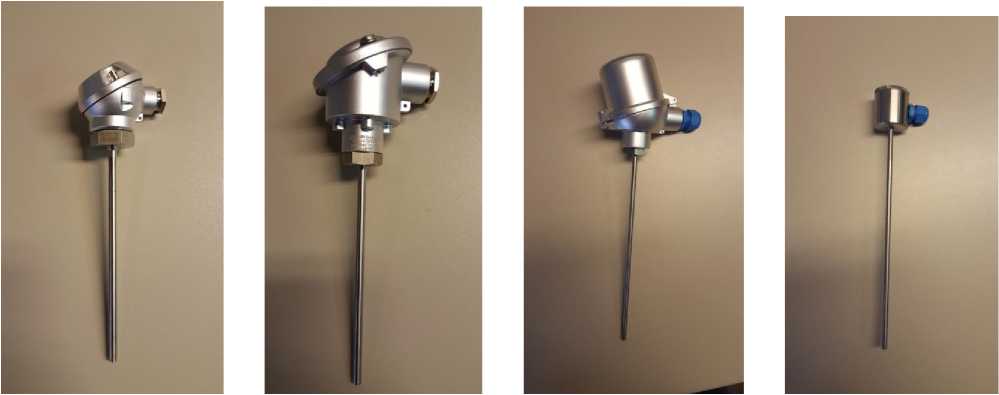

Exia,*,**,**
Мод. Exia,J,**,**
Exia,B,**,**
Exia,D,**,**
Exia,V,**,**
Рисунок 1 - общий вид термопреобразователей
Программное обеспечение отсутствует.
Лист № 3
Всего листов 6 Метрологические и технические характеристики
Таблица 1-Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
4,68,**,** 4,68,**,** |
4,69,**,** 4,69,**,** |
Exia,*,**,** , мод. Exia,J,**,**; Exia,B,**,**; Exia,D,**,**; Exia,V,**,** | |
|
Номинальная статическая характеристика, (НСХ) |
1х Pt 100, 2х Pt100 | ||
|
Класс допуска |
А, В, 1/3 класса В, 1/5 класса В в соответствии с ГОСТ 6651-2009 | ||
|
Номинальное значение сопротивления при 0 °С, Ом |
100 | ||
|
Диапазон измерений температуры, °С |
от - 60 до +200 | ||
|
Температурный коэффициент, °С-1 |
0,00385 | ||
|
Пределы допускаемой абсолютной погрешности, °С |
класс А ±(0,15 + 0,002 | t |), класс В ±(0,3 + 0,005 | t |), 1/3 класса В ±(0,1+ 0,0017 | t |), 1/5класса B ±(0,06 + 0,0010 | t |), где t-измеренная температура | ||
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
4,68,**,** 4,68,**,** |
4,69,**,** 4,69,**,** |
Exia,*,**,** , мод. Exia,J,**,**; Exia,B,**,**; Exia,D,**,**; Exia,V,**,** | |
|
Схема внутренних соединений |
2-х, 3- х , 4-х проводная в соответствии с ГОСТ 6651-2009 | ||
|
Время термической реакции to,63, в воде, с, не более |
0,06 |
0,06 |
0,06 |
|
Степень защиты от воды и пыли |
IP64 |
IP64 |
IP64 |
|
Диаметр измерительной трубки ( гильзы ), мм |
от 3 до 6 |
от 3 до 6 |
от 3 до 15 |
|
Длина измерительной трубки ( или измерительной линии), мм |
до 1000 |
до 5000 |
до 2000 |
|
Длина кабеля, мм |
до 20000 |
- | |
|
Материал измерительной трубки (или измерительной линии) |
нержавеющая сталь |
политетрафторэтилен/ нержавеющая сталь |
нержавеющая сталь |
|
Масса, кг, не более |
0,28 |
0,28 |
1,0 |
|
Условия эксплуатации:
|
от -60 до +80 до 95 без конденсации влаги при температуре 35 °С |
от -60 до +100 до 95 без конденсации влаги при температуре 35°С | |
|
Срок службы, лет |
8 | ||
|
Средняя наработка на метрологический отказ, ч |
40 000 | ||
|
Маркировка взрывозащиты и защиты от воспламенения горючей пыли |
PB Ex ia I Mb X 1Exia IICT6/T4 Gb X Ex ia IIIC T135°C Db |
(для всех мод. кроме Exia,V,**,**) Ga/Gb Ex ia IICT6/T4 X Ex ia IIIB T100°C Da/Db (для мод. Exia,V,**,** 0Exia IICT6/T4 Ga X , Ex ia IIIB T135°C Da/Db | |
Таблица 3-Кодировки обозначения термопреобразователей
|
тип |
* |
** |
** | ||
|
4,68 |
длина измерительной трубки,(мм x 10) от 0 до 99 мм 00 от 100 до 199 мм 01 от 200 до 299 мм 02 от 300 до 399 мм 03 максимум 1000 мм 10 |
длина кабеля, (мм x 100) от 0 до 990 мм 00 от 1000 до 1999 мм 01 от 2000 до 2999мм 02 от 3000 до 3999 мм 03 максимум 20000 мм 20 | |||
|
4,69 |
длина измерительной линии, (мм x 100) от 0 до 99 мм 00 от 100 до 199 мм 01 от 200 до 299 мм 02 от 300 до 399 мм 03 максимум 5000 мм 50 |
длина кабеля, (мм x 100) от 0 до 990 мм 00 от 1000 до 1999 мм 01 от 2000 до 2999мм 02 от 3000 до 3999 мм 03 максимум 20000 мм 20 | |||
|
Exia |
вид головки J B D V |
длина измерительной трубки, мм от 0 до 99 мм 00 от 100 до 199 мм 01 от 200 до 299 мм 02 от 300 до 399 мм 03 максимум 2000мм 20 |
диаметр измерительной трубки, мм 03 04 05 06 максимум 15 |
наносится на титульные листы паспорта типографским способом
Комплектность средства измеренийТаблица 3 - Комплектность термопреобразователей
|
Наименование |
Обозначение |
Кол-во |
|
Термопреобразователь сопротивления |
в соответствии с заказом |
по заказу |
|
Паспорт на русском языке |
в соответствии с заказом |
1 экз.* |
|
* на каждый термопреобразователь | ||
приведены в разделе 4 Паспортов на термопреобразователи сопротивления 4,69,10,01; 4,68,01,01; Ех1а,В,06,02.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления 4,68,**,**; 4,69,**,** и Exia,*,**,**ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «Dittmer Temperaturfuhler GmbH & Co.KG»
ИзготовительФирма «Dittmer Temperaturfuhler GmbH & Co.KG», Германия
Адрес: Carl-Zeiss-Strasse 19, D-47475 Kamp-Lintfort
Телефон: +49(0)2842/8242/92135-0, факс.+49(0)2842/719258
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
