МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

2 мая 2017 г.                                                         №    908

Москва

О внесении изменений в описание типа на приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) и в связи с обращением ООО НЛП «Энерготехника» от 2 марта 2017 г. № 484/16-ЭТ приказываю:

  • 1. Внести изменения в описание типа на приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 32696-12, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С.Голубев

г                                 л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен; с 17.11.2016 до 17,11.2017

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «2» мая 2017 г. № 908

Изменения в описание типа на приборы для измерений показателей качества электрической энергии«Ресурс-ПКЭ»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ»

Назначение средства измерений

Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ» (далее - приборы) предназначены для измерений показателей качества электрической энергии в соответствии с ГОСТ 13109-97, ГОСТ 30804.4.30-2013 и ГОСТ 32144-2013 в однофазных, трёхфазных трёхпроводных и трёхфазных четырёхпроводных электрических сетях переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов напряжения и последующей их обработке, основанной на быстром преобразовании Фурье.

Приборы предназначены для автономной работы и работы в составе автоматизированных информационно-измерительных систем.

Приборы выполнены в изолированном корпусе. На лицевой панели приборов расположены дисплей для отображения результатов измерений и вспомогательной информации и клавиатура, позволяющая управлять работой приборов.

В нижней части корпуса приборов расположены винтовые клеммные соединители, предназначенные для подключения к измерительным цепям напряжения; соединители дополнительного входа электропитания для приборов модификаций с электропитанием от измерительных цепей; винтовые клеммные соединители для подключения питающих цепей для приборов модификаций с отдельным входом электропитания. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.

В верхней части корпуса приборов расположены соединители для подключения интерфейсных линий RS-232 и RS-485 и винтовые клеммные соединители для подключения к цепям управления. Доступ к соединителям возможен только при снятой защитной крышке, которая пломбируется пользователем после выполнения необходимых подключений.

Приборы выпускаются в модификациях, отличающихся наличием одного или двух каналов трёхфазных измерительных входов (фидеров), количеством измеряемых параметров, конструктивным исполнением, классом характеристик процесса измерений по ГОСТ 30804.4.30-2013.

Каждый канал измерительных входов имеет три фазных измерительных входа напряжения и один общий измерительный вход, являющийся для фазных измерительных входов общей точкой.

Приборы в зависимости от модификации имеют следующее обозначение:

Ресурс-ПКЭ-Х.Х-ХХ-Х

Количество фидеров (1 или 2)_______________________________________|

Обозначение номенклатуры измеряемых параметров

(цифра от 1 до 7)

Конструктивное исполнение:

ви - для монтажа в щит, с электропитанием

от измерительных цепей;

вэ - для монтажа в щит, с отдельным входом

электропитания;

ои - для навесного монтажа, с электропитанием

от измерительных цепей;

оэ - для навесного монтажа, с отдельным входом

электропитания.__________________________________________________________

Класс характеристик процесса измерений по

ГОСТ 30804.4.30-2013:

А - класс А;

S - класс S;

- отсутствие символа в данной позиции означает

соответствие ГОСТ 13109-97.

Приборы в зависимости от модификации обеспечивают измерение показателей качества электрической энергии, приведённых в таблице 1.

Таблица 1

Измеряемый показатель качества электрической энергии

Модификация приборов

Ресурс-ПКЭ-Х. 1

Ресурс-ПКЭ-Х.2

Ресурс-ПКЭ-Х.З

Ресурс-ПКЭ-Х.4

Ресурс-ПКЭ-Х. 5

Ресурс-ПКЭ-Х. 7

1

2

3

4

5

6

7

Установившееся отклонение напряжения 8t/v

+

+

+

+

+

+

Отклонение частоты Д/

+

+

+

4-

+

+

Коэффициент несимметрии напряжений по обратной последовательности Kiu

+

+

+

+

+

+

Коэффициент несимметрии напряжений по нулевой последовательности

+

+

+

+

+

+

Коэффициент искажения синусоидальности кривой напряжения Кц

-

+

4-

+

+

+

Коэффициент и-ой гармонической составляющей напряжения Ким

-

-

-

+

+

+

Длительность провала напряжения Агп

-

-

+

+

4-

+

Глубина провала напряжения 8С/П

-

-

+

+

+

4-

Длительность временного перенапряжения ДГПер<7

-

-

+

+

4-

+

Коэффициент временного перенапряжения Кто и

-

-

+

+

+

4-

Продолжение таблицы 1

1

2

3

4

5

6

7

Кратковременная доза фликера Pst

-

-

-

-

+

+

Длительная доза фликера Ри

-

-

-

-

+

Отрицательное отклонение напряжения 8L7f.)

-

-

-

-

-

+

Положительное отклонение напряжения 8^+)

-

-

-

-

-

+

Коэффициент /и-ой интергармонической составляющей напряжения Кимт)

-

-

-

-

-

+

Внешний вид и схемы пломбирования приборов различных модификаций представлены на рисунке 1 и рисунке 2.

2

Приказ Росстандарта №908 от 02.05.2017, https://oei-analitika.ru

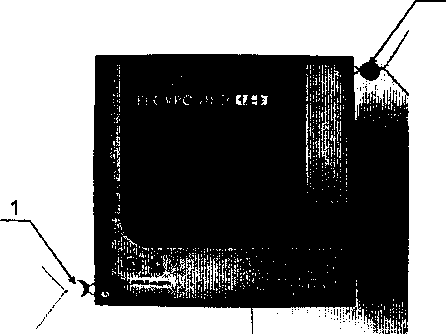

Позиция 1 - место установки пломбы предприятия-изготовителя.

Позиция 2 - место установки пломбы поверителя.

Рисунок 1 - Внешний вид и схема пломбирования приборов для монтажа в щит

«Ресурс-ПКЭ-Х.Х-вХ-Х»

Приказ Росстандарта №908 от 02.05.2017, https://oei-analitika.ru

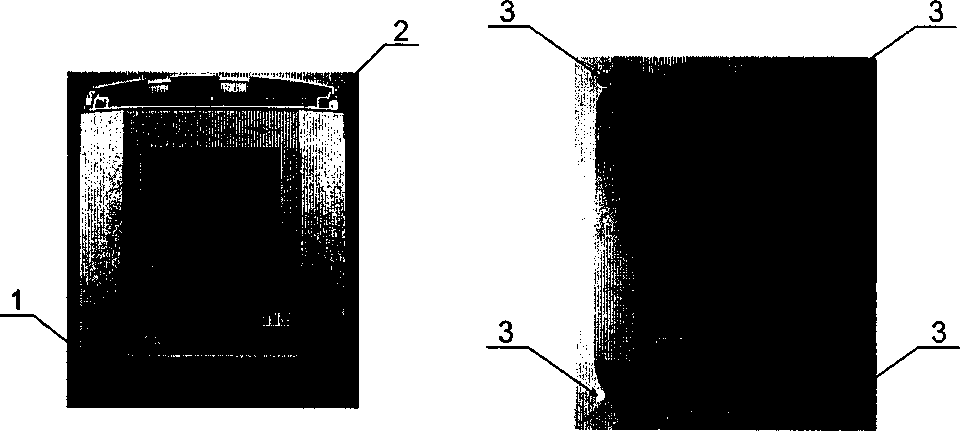

Позиция 1 - место установки пломбы предприятия-изготовителя.

Позиция 2 - место установки пломбы поверителя.

Позиция 3 - место установки пломбы пользователя.

Рисунок 2 - Внешний вид и схема пломбирования приборов для навесного монтажа «Ресурс-ПКЭ-Х.Х-оХ-Х»

Программное обеспечение

Идентификационные данные программного обеспечения приборов приведены в таблице 2.

Системное программное обеспечение (встроенное) реализовано аппаратно и является метрологически значимым.

Программное обеспечение «Конфигуратор ПКЭ» (внешнее) устанавливается на персональный компьютер и предназначено для настройки работы приборов по интерфейсам RS-232 и RS-485.

Встроенное программное обеспечение приборов может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств.

Таблица 2

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер программного обеспечения)

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программа «Ре-сурс-ПКЭ-1.1»

pke_v44_ml 1

1.144/01.25

8асе 6d3c 00е9 clcb b021c55fc61eb99d

md5

Программа «Ре-сурс-ПКЭ-1.2»

pke_v44__ml2

1.244/01.25

5472 2714c93ad8f6 eble 33d6 5da4 f8c4

md5

Программа «Ре-сурс-ПКЭ-1.3»

pke_v44_ml3

1.344/01.25

4adf eOOd 523e f209

3545 f24d 623c 2ea7

md5

Программа «Ре-сурс-ПКЭ-1.4»

pke_v44_ml4

1.444/01.25

621d0091 712c 719f bcOb 4772 7e40 31ef

md5

Программа «Ре-сурс-ПКЭ-1.5»

pke_v44_ml5

1.544/01.25

67f8 b2al 5d09 6702 b037 d476 76f8 bbd5

md5

Программа «Ре-сурс-ПКЭ-2.1»

pke_v44_m21

2.144/01.25

c286 8920 46c2 f85a

2f35 1054 276a la65

md5

Программа «Ре-сурс-ПКЭ-2.2»

pke_v44_m22

2.244/01.25

d2a8 efab 2485 f7a3

15cb a61c5d23f!83

md5

Программа «Ре-сурс-ПКЭ-2.3»

pke_v44_m23

2.344/01.25

8daa 70c4 d2a6 bOab

35f6b2afd7fOa225

md5

Программа «Ре-сурс-ПКЭ-2.4»

pke_v44_m24

2.444/01.25

4749 сеаб dc62 6d82 ddb0 3912ccca 0f03

md5

Программа «Ре-сурс-ПКЭ-2.5»

pke_v44_m25

2.544/01.25

24bc 98de fab5 9233

2023 2531 2223 2af7

md5

Продолжение таблицы 2

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер программного обеспечения)

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программа «Ресурс-ПКЭ-1.7-А»

pke_v04_m 17_А

1.704/05.19

7е61 1208 16е2 9fa6 ba84 Occl c24f783a

md5

Программа «Ресурс-ПКЭ-1.7-S»

pke_v04_ml 7_S

1.704/05.19

9988 554b 1871 с159

195d e04cbbc6 189f

md5

Программа «Конфигуратор ПКЭ»

Конфигуратор ПКЭ

3.6

8fdd 45a9 d2da 7bdc 88d8 fft>3 a4bl 244c

md5

Программа «Конфигуратор ПКЭ-4-30»

Конфигуратор

ПКЭ-4-30

4.0

29a5 14fl 74db7164

c77b cebe 39b7 66fa

md5

Назначение программного обеспечения для различных модификаций приборов приведено в таблице 3.

Таблица 3

Наименование программного обеспечения

Модификация приборов

Программа «Ресурс-ПКЭ-1.1»

«Ресурс-ПКЭ-1.1-XX»

Программа «Ресурс-ПКЭ-1.2»

«Ресурс-ПКЭ- 1.2-ХХ»

Программа «Ресурс-ПКЭ-1.3»

«Ресурс-ПКЭ-1.3-ХХ»

Программа «Ресурс-ПКЭ-1.4»

«Ресурс-ПКЭ-1.4-ХХ»

Программа «Ресурс-ПКЭ-1.5»

«Ресурс-ПКЭ-1.5-ХХ»

Программа «Ресурс-ПКЭ-2.1»

«Ресурс-ПКЭ-2.1 -XX»

Программа «Ресурс-ПКЭ-2.2»

«Ресурс-ПКЭ-2.2-ХХ»

Программа «Ресурс-ПКЭ-2.3»

«Ресурс-ПКЭ-2.3-ХХ»

Программа «Ресурс-ПКЭ-2.4»

«Ресурс-ПКЭ-2.4-ХХ»

Программа «Ресурс-ПКЭ-2.5»

«Ресурс-ПКЭ-2.5-ХХ»

Программа «Ресурс-ПКЭ-1.7-А»

«Ресурс-ПКЭ-Х.7-ХХ-А»

Программа «Ресурс-ПКЭ-1.7-S»

«Ресурс-ПКЭ-Х.7-ХХ-8»

Программа «Конфигуратор ПКЭ»

«Ресурс-ПКЭ-Х.1-ХХ»,

«Ресурс-ПКЭ-Х.2-ХХ», «Ресурс-ПКЭ-Х.З-ХХ», «Ресурс-ПКЭ-Х.4-ХХ», «Ресурс-ПКЭ-Х.5-ХХ»

Программа «Конфигуратор ПКЭ-4-30»

«Ресурс-ПКЭ-Х.7-ХХ-Х»

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с рекомендациями Р 50.2.077-2014.

Метрологические и технические характеристики

Номинальное значение измеряемого фазного/междуфазного напряжения 0ном:

  • - (100/л/з )/100 В;

  • - 220/(220-73) В.

Диапазоны измерений и пределы допускаемых основных погрешностей для всех модификаций приборов, кроме «Ресурс-ПКЭ-Х.7-ХХ-Х», приведены в таблице 4.

Диапазоны измерений и пределы допускаемых основных погрешностей для модификаций «Ресурс-ПКЭ-Х.7-ХХ-Х» приведены в таблице 5.

Измеряемые параметры, приведённые в таблицах 4 и 5, относятся к фазным и междуфазным напряжениям.

Таблица 4

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности (абсолютной А; относительной 6, %)

Примечание

1 Среднеквадратическое значение напряжения1) С/, В

от 0,8-t/ном

ДО 1,2*С/Ном

±0,2 (3)

-

2 Установившееся отклонение напряжения2) 8t/v, %

от - 20 до +20

±0,2 (А)

-

3 Частота/ Гц

от 45 до 55

±0,02 (А)

-

4 Отклонение частоты А/^ Гц

от -1 до +1

±0,02 (А)

-

5 Коэффициент несимметрии напряжений по обратной последовательности /<21/, %

от 0 до 10

±0,2 (А)

-

6 Коэффициент несимметрии напряжений по нулевой последовательности Кои, %

от 0 до 10

±0,2 (А)

-

7 Коэффициент искажения синусоидальности кривой напряжения Ки, %

от 0 до 30

±0,10 (А)

Ку < 1,0

±10,0 (5)

Ку> 1,0

8 Коэффициент я-ой гармонической составляющей напряжения Ки(п), %

от 0 до 15

±0,05 (А)

Кию < 1,0

±5,0 (8)

Ки(п) >1,0

9 Длительность провала напряжения AZn, с

от 0,01 до 60

±0,01 (А)

-

10 Глубина провала напряжения 5 Un, %

от 10 до 100

±1 (А)

-

11 Длительность временного перенапряжения А/перЦ, с

т 0,01 до 60

±0,01 (А)

-

12 Коэффициент временного перенапряжения /Спеси, отн.ед.

от 1,1 до 1,5

±0,01 (А)

-

13 Кратковременная доза фликера Psh отн.ед.

от 0,3 до 20

±5(8)

-

14 Длительная доза фликера Pit, отн.ед.

от 0,3 до 20

±5(8)

-

Продолжение таблицы 4

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности (абсолютной Д; относительной 5, %)

Примечание

15 Интервал времени (ход часов), с/сут

-

±2

-

Среднеквадратическое значение напряжения переменного тока, напряжения основной частоты, напряжения прямой последовательности.

^Установившееся отклонение напряжения основной частоты и напряжения прямой последовательности.

Таблица 5

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности (абсолютной А; относительной 8, %; приведённой у, %)

Примечание

Класс характеристик процесса измерений по ГОСТ 30804.4.30

1 Среднеквадратиче-ское значение напряжения1) и, В

от 0,1-[/ном ДО 1,5-t/ном

±0,1 (у)

Пределы допускаемой погреш-ности у относительно t/H0M

А

от 0,2‘t/HOM до l,2’t/HOM

±0,2 (у)

S

2 Отрицательное от-клонение напряжения 8Ц), %

от 0 до 90

±0,1 (А)

-

А

от 0 до 80

±0,2 (А)

S

3 Положительное от-клонение напряжения 5С7< %

от 0 до 50

±0,1 (А)

-

А

от 0 до 20

±0,2 (А)

S

4 Установившееся отклонение напряжения2) 8С/У, %

от - 20 до +20

±0,2 (А)

-

A, S

5 Частота/ Гц

от 42,5 до

57,5

±0,01 (А)

-

А

±0,02 (А)

S

6 Отклонение частоты А/ Гц

от - 7,5 до +7,5

±0,01 (А)

-

А

±0,02 (А)

S

7 Коэффициент несим-метрии напряжений по обратной последовательности /<2^, %

от 0 до 20

±0,15 (А)

-

А

±0,2 (А)

S

8 Коэффициент несим-метрии напряжений по нулевой последовательности Kqu, %

от 0 до 20

±0,15 (А)

-

А

±0,2 (А)

S

Продолжение таблицы 5

Измеряемый параметр

Диапазон измерений

Пределы допускаемой основной погрешности (абсолютной А; относительной 8, %; приведённой у, %)

Примечание

Класс характеристик процесса измерений по ГОСТ 30804.4.30

9 Коэффициент искажения синусои-

от 0,5 до 30

±0,10-f/„OM/(/(1)(A)

Ки < £/Ном/Ц1)

A, S

дальности кривой напряжения Ки» %

±10,0 (8)

10 Коэффициент л-ой гармонической

от 0,1 до 20

±0,05-{/ном/Ц1) (А)

Ким < Цюм/Ц1)

A, S

составляющей напряжения Ким> %

±5,0 (6)

Ким ~ ^ном/Ц1)

11 Коэффициент /и-ой интергармониче-

от 0,1 до 15

±0,05-17НОМ1)(Д)

Kjjjg(m) ^ном/Ц))

A, S

ской составляющей напряжения Ки^м, %

±5,0 (5)

Kuigfm) — С/Ном/Ц1)

12 Длительность провала и прерывания напряжения А/11? с

от 0,01 до 60

±Г(А)

т-1/f

A, S

13 Глубина провала

от 10 до

±0,2 (А)

А

напряжения 6t/n, %

100

±1(Д)

S

14 Длительность временного перенапряжения A/neptZ, С

от 0,01 до 60

±Т(А)

T=i/f

A, S

15 Коэффициент вре-

от 1,1 до

±0,002 (А)

А

менного перенапряжения Knevu, отн.ед.

1,5

±0,01 (А)

S

16 Кратковременная

от 0,2 до 10

±5(8)

А

доза фликера Pst, отн.ед.

от 0,3 до 10

S

17 Длительная доза

от 0,2 до 10

±5(8)

А

фликера Рц, отн.ед.

от 0,3 до 10

S

18 Время3\ с

-

±0,02

Синхронизации с помощью GPS-приёмника

А

19 Интервал времени (ход часов), с/сут

Примечание - Ц

-

±1

Без синхронизации с помощью GPS-приёмника

А

1) - среднеквад

±2

ратическое значение

напряжения основ

S

ной частоты.

Среднеквадратическое значение напряжения переменного тока, напряжения основной частоты, напряжения прямой последовательности.

^Установившееся отклонение напряжения основной частоты и напряжения прямой последовательности.

3) Погрешность измерения текущего времени прибора определяется по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)».

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.Х-ХХ» при измерении среднеквадратического значения напряжения U, установившегося отклонения напряжения 8Ц, коэффициентов несимметрии по нулевой Косу и обратной последовательности К2и составляют 0,5 пределов основной погрешности на каждые 10 °C изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности для модификаций «Ресурс-ПКЭ-Х.7-ХХ-А» при измерении параметров 1-8, 13, 15 таблицы 5 составляют 0,5 пределов основной погрешности на каждые 10 °C изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности для модификаций «Pecypc-nK3-X.7-XX-S» при измерении параметров 1-4, 7, 8 таблицы 5 составляют 0,5 пределов основной погрешности на каждые 10 °C изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности измерений интервала времени (хода часов) для модификаций «Ресурс-ПКЭ-Х.Х-ХХ», «Ресурс-ПКЭ-Х.7-ХХ-8» составляют ±2 с/сут на каждые 10 °C изменения температуры окружающей среды от нормального значения.

Пределы допускаемой дополнительной температурной погрешности измерений интервала времени (хода часов) для модификаций «Ресурс-ПКЭ-Х.7-ХХ-А» составляют ±1 с/сут на каждые 10 °C изменения температуры окружающей среды от нормального значения.

Пределы допускаемых погрешностей при измерениях параметров в рабочих условиях применения равны пределам допускаемых основных погрешностей, если дополнительные погрешности при измерениях этих параметров не установлены.

Входное сопротивление по измерительным входам напряжения приборов модификаций «Ресурс-ПКЭ-Х.Х-Хэ-Х» не менее 400 кОм.

Нормальные условия применения:

  • - нормальное значение температуры окружающего воздуха +20 °C. Допускаемые отклонения от нормального значения ±10 °C;

  • - нормальная область значений относительной влажности воздуха от 30 до 80 %;

-нормальная область значений атмосферного давления от 84 до 106 кПа (от 630 до 795 мм рт.ст.);

-нормальное значение частоты питающей сети 50 Гц. Допускаемые отклонения от нормального значения ±0,5 Гц.

  • - нормальное значение напряжение питающей сети переменного тока 220 В. Допускаемые отклонения от нормального значения ±4,4 В.

  • - коэффициент искажения синусоидальности кривой напряжения питающей сети не более 5 %.

Рабочие условия применения:

  • - температура окружающего воздуха от -20 до +55 °C;

  • - относительная влажность воздуха 90 % при температуре окружающего воздуха +30 °C;

  • - атмосферное давление от 70,0 до 106,7 кПа (от 537 до 800 мм рт.ст.).

Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хи-Х» осуществляется через измерительные входы переменным напряжением с действующим значением от 46 до 330 В (фазное) или от 80 до 570 В (междуфазное) и частотой от 42,5 до 57,5 Гц.

Приборы модификаций «Ресурс-ПКЭ-Х.Х-Хи-Х» имеют вход «Поверка» гальванически связанный с измерительными входами. Данный вход используется при поверке приборов, а также для обеспечения непрерывной работы приборов при значении сигналов напряжений на всех измерительных каналах менее 20 % от номинального значения. На вход «Поверка» может быть подано постоянное напряжение в диапазоне от 48 до 700 В.

Электропитание приборов модификаций «Ресурс-ПКЭ-Х.Х-Хэ-Х» осуществляется от отдельного входа электропитания переменным напряжением с действующим значением от 46 до 264 В и частотой от 42,5 до 57,5 Гц или постоянным напряжением от 65 до 370 В.

Мощность, потребляемая приборами, не более 10 ВА.

Время установления рабочего режима не более 10 мин.

Приборы обеспечивают непрерывный режим работы без ограничения длительности.

Средняя наработка на отказ не менее 45000 ч.

Средний срок службы не менее 10 лет.

Габаритные размеры (высота х ширина х глубина) приборов не более:

  • - (150 х 150 х 170) мм для монтажа в щит;

  • - (290 х 210 х 55) мм для навесного монтажа.

Масса не более 2,5 кг.

Сопротивление изоляции между корпусом и электрическими цепями приборов:

  • - не менее 20 МОм в нормальных условиях применения;

  • - не менее 5 МОм при температуре окружающего воздуха +30 °C и относительной влажности воздуха 90 %.

Знак утверждения типа

наносят на лицевую панель приборов методом шелкографии, на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приборов приведён в таблице 6.

Таблица 6

Обозначение

Наименование

Количество

БГТК.411722.012

Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ»

ТУ 4222-015-53718944-2006

1 шт.

БГТК.464345.ОО10

GPS-приёмник

1 шт.

ЭГТХ.685612.047-012)

Кабель RS-232 (модемный)

1 шт.

ЭГТХ.685612.049-012

Кабель RS-232 (модемный 25-контактный)

1 шт.

‘ЭГТХ68561г048^1щг

Кабель RS-232 (нуль-модемный)

1 шт.

БГТК.434715.0012

Источник питания ИП-690/250

1 шт.

-

Программное обеспечение «Конфигуратор ПКЭ»3)

1 шт.

БГТК.411722.012 РЭ

Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Руководство по эксплуатации

1 экз.

БГТК.411722.012 ПС

Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Паспорт

1 экз.

БГТК.411722.012 МП2>

Поставляется с npi

Поставляется толь

Один комплект на

Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Методика поверки

сборами модификаций «Ресурс-ПКЭ-Х.7-ХХ-А». ко в соответствии с договором поставки, партию из шести приборов.

1 экз.

Поверка

осуществляется в соответствии с документом БГТК.411722.012 МП «Приборы для измерений показателей качества электрической энергии «Ресурс-ПКЭ». Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в декабре 2011 г.

Основные средства поверки и их основные метрологические характеристики приведены в таблице 7.

Таблица 7

Наименование и тип средства поверки

Требуемые характеристики

Калибратор переменного тока «Ресурс-К2»

Диапазон воспроизведения напряжения от 0,0ГС/ном до 1,5- UUOM при t/ном равном 220 и 57,7 В, относительная погрешность ±(0,03 + 0,0Г(|(7ном/^/-1|)) %

Диапазон воспроизведения частоты от 42,5 до 57,5 Гц, абсолютная погрешность ±0,003 Гц

Диапазон воспроизведения коэффициента искажения синусоидальности кривой напряжения от 0,1 до 30%, абсолютная погрешность ±((0,015 + 0,005-^)'^hom/JT)

Диапазон воспроизведения коэффициентов несимметрии напряжений по обратной и нулевой последовательностям от 0 до 30 %, абсолютная погрешность ±0,05 %

Диапазон воспроизведения коэффициента и-ой гармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ±((0,01 + 0,005-Ки^уУ UHoJU) %

Диапазон воспроизведения длительности провала напряжения и временного перенапряжения от 0,01 до 60 с, абсолютная погрешность ±0,003 с

Диапазон воспроизведения глубины провала напряжения от 10 до 100 %, абсолютная погрешность ±0,06 %

Диапазон воспроизведения коэффициента временного перенапряжения от 1,1 до 1,4, абсолютная погрешность ±0,0006

Диапазон воспроизведения кратковременной и длительной доз фликера от 0,2 до 20, относительная погрешность ±1,5 %

Диапазон коэффициента /и-ой интергармонической составляющей напряжения от 0,05 до 30 %, абсолютная погрешность ((0,01 +0,Q05-KUie(m}yUaoJU)%

Частотомер электронносчётный 43-54

Диапазон измерений интервалов времени от 0,1 мс до 30 с, относительная погрешность по частоте кварцевого генератора ±510'7

Радиочасы РЧ-011

Формирование последовательности секундных и минутных импульсов, синхронизированных метками шкалы времени UTC (SU), погрешность не более ±10 мс

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и(или) в паспорт.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам для измерений показателей качества электрической энергии «Ресурс-ПКЭ»

ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ Р 8.655-2009 Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования

ГОСТ 30804.4.30-2013 (IEC 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ Р 52319-2005 (МЭК 61010-1:2001) Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования

ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ТУ 4222-015-53718944-2006 Прибор для измерений показателей качества электрической энергии «Ресурс-ПКЭ. Технические условия

Изготовители

Общество с ограниченной ответственностью Научно-производственное предприятие «Энерготехника» (ООО НПП «Энерготехника»)

Адрес: Российская Федерация, 440026, г. Пенза, ул. Лермонтова, 3

Телефон (факс): (8412) 56-42-76

Факс: (8412) 55-31-29

E-mail: info@entp.ru, http://www.entp.ru

Общество с ограниченной ответственностью «Электрокомплект»

(ООО «Электрокомплект»)

Адрес: Российская Федерация, 440026, г. Пенза, ул. Лермонтова, 3

Телефон: (8412) 56-42-76

Факс: (8412) 55-31-29

E-mail: elecom@entp.ru

Web-сайт: http://www.entp.ru

Общество с ограниченной ответственностью «Научно-производственное предприятие «Энергоприбор» (ООО «НПП «Энергоприбор»)

Адрес: Российская Федерация, 440026, г. Пенза, ул. Лермонтова, 3

Телефон: (8412) 55-11-88

Факс: (8412)55-31-29

E-mail: epribor@entp.ru

Web-сайт: http://www.entp.ru

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437 55 77

Факс: 8 (495) 437 56 66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
