МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

25 апреля 2017 г.

О переоформлении свидетель№$Й^аоб утверждении типа средства измерений № 61870 «Измерители сопротивления жил кабельные «КИС» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Контакт СК» от 15 августа 2016 г. № 72 (вх. № 7039 от 21.03.17) приказываю:

• 1. Внести изменения в описание типа на измерители сопротивления жил кабельные «КИС», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 27824-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 61870 «Измерители сопротивления жил кабельные «КИС», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 27824-16, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполь                                 ж собой,

хранится в системе электронного документооборота

Федеральное агентство по техническому регулированию и

метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭИ

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» апреля 2017 г. № 859

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители сопротивления жил кабельные «КИС»

Измерители сопротивления жил кабельные «КИС» (далее - приборы) предназначены для измерения сопротивления жил кабельных изделий с автоматическим пересчётом результатов измерения к нормальной температуре и стандартной длине кабеля.

Приборы предназначены для применения при производстве, входном контроле потребителей и в местах эксплуатации. Могут использоваться для измерения сопротивления проводников других видов изделий.

Принцип измерения сопротивления основан на измерении напряжения, падающего на испытуемом образце проводника, через который протекает стабилизированный постоянный ток. Номинал силы тока устанавливается автоматически, в зависимости от величины измеряемого сопротивления.

Измерение сопротивления проводников и преобразование аналогового сигнала в цифровую форму производится в схеме измерительного узла. Для исключения влияния соединительной линии и переходного сопротивления контактов подключение измеряемого проводника осуществляется по четырёх электродной схеме (Кельвина), исключающей влияние сопротивления подводящих проводников. Преобразование падения напряжения на проводнике в цифровую форму осуществляется аналого-цифровым преобразователем (АЦП), построенным по принципу двойного интегрирования с автоматическим выбором диапазона. Для ослабления помех от силовой сети, запуск АЦП синхронизирован с последней.

Выходной сигнал АЦП поступает на встроенный микроконтроллер, управляющий процессом измерения, включая автоматический выбор диапазона, математическую обработку результатов измерений и управление дисплеем. Нижняя граница диапазона измерения определяется версией ПО, устанавливаемой по выбору заказчика.

Результаты измерения по вводимым с клавиатуры значениям температуры, длины и материалу жилы кабеля приводятся к нормальной температуре и длине кабеля.

Все узлы прибора размещены в едином переносном корпусе из металла.

Дисплей, клавиатура и выключатель питания, размещены на лицевой панели, все разъёмы находятся на задней панели.

Питание прибора - от стандартного сетевого блока питания настольного компьютера.

Общий вид прибора представлен на рисунках 1 и 2

Рисунок 1 - Внешний вид прибора. Вид спереди

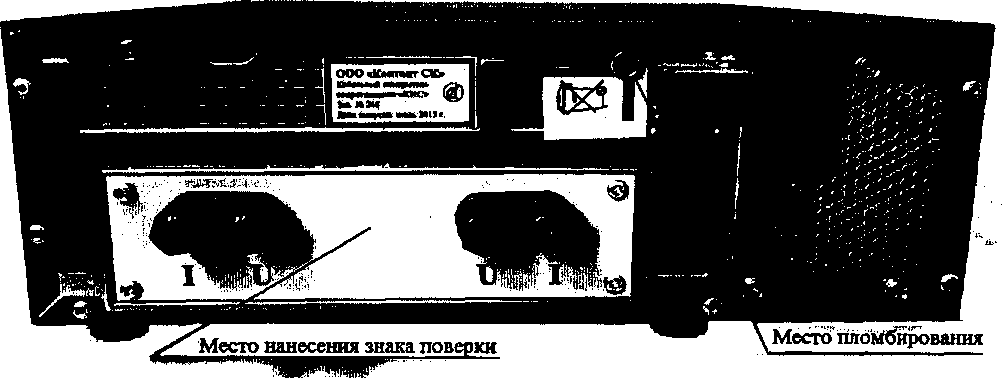

Рисунок 2 - Внешний вид прибора. Вид сзади

Таблица 1 - Характеристики встроенного программного обеспечения (ПО)

Микропрограмма установлена во внутренней памяти прибора и недоступна пользователю, метрологические характеристики нормированы с учётом его влияния.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Основные метрологические характеристики

Таблица 3 - Пределы приводимых значений температуры и длины кабеля

Таблица 4 - Общие технические характеристики

Таблица 5 - Условия применения

наносится на лицевую панель прибора методом трафаретной печати со слоем защитного покрытия и типографским способом на титульный лист руководства по эксплуатации.

Таблица 6 - Комплект поставки

осуществляется в соответствии с документом 4221-004-55897106-2015 МП «Измерители сопротивления жил кабельные «КИС» Методика поверки», с изменением №1, утвержденным ФГУП «ВНИИМС» 11.11.2016 г.

Средства поверки: катушки электрического сопротивления Р310 и Р321 величиной 0,001; 0,01; 0,1 Ом (Регистрационный № 1162-58); катушка сопротивления Р323 измерительная (Регистрационный № 1683-62).

Допускается применять аналогичные средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью

Знак поверки в виде наклейки наносится на заднюю стенку прибора (рисунок 2).

приведены в эксплуатационном документе.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 7229-76 Кабели, шнуры и провода. Методы определения электрического сопротивления токопроводящих жил и проводников.

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытания.

ТУ4221-004-55897106-16 Измерители сопротивления жил кабеля «КИС». Технические условия.

Общество с ограниченной ответственностью «Контакт СК» (ООО «Контакт СК»)

ИНН 6316065990

Адрес: 443052, г. Самара, проспект Кирова, д. 43

Телефон: +7 (846) 992-66-91, 92

E-mail: contact-sk@mail.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495)437-55-77

Факс: +7 (495)437-56-66

E-mail: office@vniims.ru

Интернет: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
