№852 от 25.04.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 27935
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 47065 "Приборы для измерения текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ25 апреля 2017 г. 852
________ №______
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 47065 «Приборы для измерения текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Приборторг» от 16 марта 2017 г. № 223 приказываю:
-
1. Внести изменения в описание типа на приборы для измерения текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF, зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 20668-12, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 47065 «Приборы для измерения текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF» на последующие 5 лет.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
С.С.Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11,2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» апреля 2017 г. № 852
Изменения в описание типа на приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF ООО «ПРИБОРТОРГ»
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF
Назначение средства измеренийПриборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF (далее - приборы) предназначены для измерений параметров шероховатости поверхности, отклонения от формы дуги окружности, отклонения от прямолинейности и радиуса дуги средней линии по методу наименьших квадратов.
Описание средства измеренийПринцип действия приборов основан на ощупывании датчиком поверхности детали, после чего сигнал от датчика поступает для обработки и преобразования в цифровую форму в электронный блок. Результаты измерений в виде профилей измеряемых поверхностей и числовых значений параметров выводятся на дисплей компьютера и могут быть распечатаны.
Конструктивно приборы построены на модульном принципе и состоят из гранитного основания, на котором установлена колонна, несущая мотопривод со съемными датчиками, электронного блока и компьютера со специальным программным обеспечением. Для измерений деталей различной конфигурации мотопривод имеет вертикальное перемещение и возможность поворота на ± 35°. В состав электронных блоков прибора входят специализированный электронный блок, предназначенный для управления элементами привода прибора, и электронный блок для обработки сигнала датчика и вычислений параметров поверхности.
В зависимости от конфигурации прибор оснащается мотоприводами с длиной перемещения 50, 60, 120 или 200 мм. В зависимости от модификации прибор поставляется с индуктивным датчиком или с датчиком на базе фазового шкального интерферометра.
Внешний вид приборов показан на рисунке 1.
Пломбирование приборов для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF не предусмотрено.

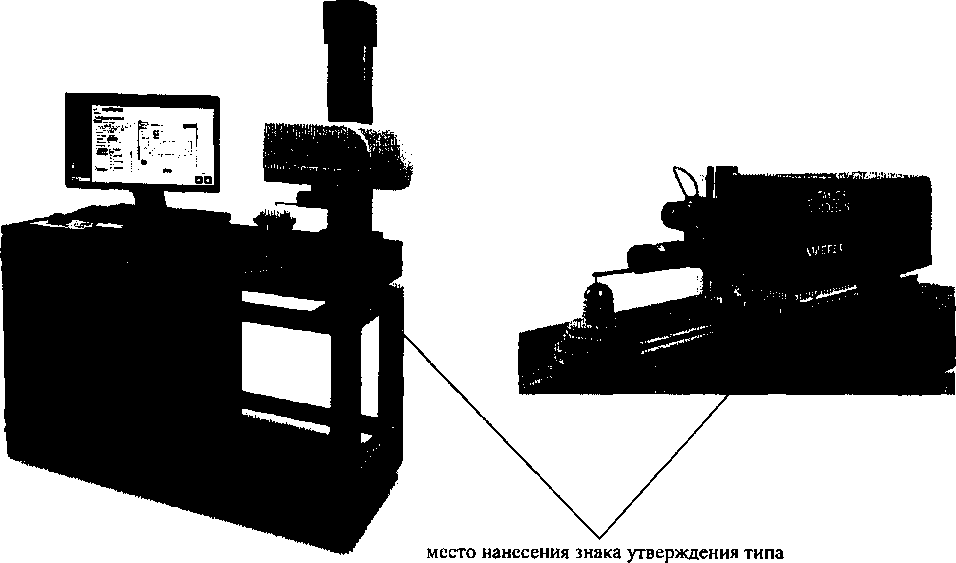

Рисунок 1 - Общий вид приборов для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF
Приборы оснащены программным обеспечением Ultra версии 6.XX и выше.
Вычислительный алгоритм Ultra расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. Ultra блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1. Идентификационные данные ПО________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ultra |
|
Номер версии (идентификационный номер) ПО |
6. XX и выше |
|
Цифровой идентификатор ПО |
АМ72398 |
|
Другие данные, если имеются |
MD5 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО является лицензионный файл, жестко привязанный к МАС адресу сетевой карты процессорного блока компьютера, что позволяет предотвратить неавторизованное использование ПО на другом компьютере.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики приборов
|
Измеряемые параметры - шероховатости: |
Ra, Rz, Rp, RSm, R3y, R3z, Rc, Rda, Rdc, Rdq, RHSC, Rku, Rin, Rio, Rlq, Rmr, Rplmax, Rpc, Rq, RS, Rsk, Rt, Rv, Rvo, Rvlmax, Rz(JIS), Rzlmax, Al, A2, Mrl, Mr2, Rk, Rpk, Rvk |
|
- волнистости: |
Wa, Wc, Wda, Wdc, Edq, WHSC, Wku, Win, Wlo, Wlq, Wmr(c), Wmr, Wp, WPc, Wq, WS, Wsk, WSm, Wt, Wv, Wvo, Wz R+W параметры |
|
Фильтры |
2CR ИСО, 2CR фазокорректированный, Гаусовый |
|
Диапазон измерений датчика, мм
|
1 4; 8; 12 |
|
Максимальная длина перемещения щупа, мм |
50;60;120; 200 |
|
Допускаемое отклонение от прямолинейности направляющей, не более, мкм на 50, 60 и 120 мм на 200 мм |
0,5 0,75 |
|
Скорость перемещения щупа при измерении, мм/с |
1; 0,5 |
|
Измерительное усилие, мН (мг) |
1 (100) |
|
Радиус щупа, мкм |
2+0,5 |
|
Диапазон измерений углов,...° |
от 0 до 35 |
|
Предел допускаемой погрешности измерений угла, .. |
0,5 |
|
Предел допускаемой погрешности измерений радиуса, % для радиусов от 0,1 до 12 мм для радиусов от 12 до 22 мм для радиусов от 22 до 10000 мм |
0,02+(12-R)l,6510'' 0,02 0,02+(R-22)-9,25-10'5, где R - измеряемый радиус, мм |
|
Пределы допускаемой основной погрешности измерений параметров шероховатости Ra, Rz, Rmax |
2 % ± 4 нм |
|
Предел допускаемой погрешности измерений отклонения формы дуги окружности, мкм |
0,4 |
|
Масса, кг |
175 |
|
Габаритные размеры, мм высота ширина длина |
1700 760 500 |
|
Диапазон рабочих температур, °C |
20 + 5 |
|
Относительная влажность воздуха, не более, % |
80 |
Знак утверждения типа наносится на руководство по эксплуатации прибора типографским методом, на блок мотопривода методом наклейки.
Комплектность средства измерений
Таблица 3 - Комплектность приборов
|
Наименование |
Количество, шт. |
|
Прибор в составе |
1 |
|
Основание |
1 |
|
Колонна |
1 |
|
Джойстик управления колонной и мотоприводом |
1 |
|
Мотопривод с индуктивным датчиком с длиной перемещения 50 мм (60, 120, 200 мм) или мотопривод с датчиком на основе фазового шкального интерферометра с длиной перемещения 120 мм (200мм) |
1 |
|
Персональный компьютер |
1 |
|
Электронный блок |
1 |
|
Принтер |
1 |
|
Щупы |
1 комплект |
|
Вспомогательные приспособления для крепления и установки деталей |
1 комплект |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
осуществляется в соответствии с документом МП 20668-12 «Приборы для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г.
Основные средства поверки - эталонные меры шероховатости 1-го разряда по ГОСТ 8.296-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к приборам для измерений текстуры поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов серии FORM TALYSURF
ГОСТ 8.296-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 3000 мкм и Ra в диапазоне от 0,001 до 750 мкм.
Техническая документация фирмы Taylor Hobson Ltd., Великобритания.
ИзготовительФирма Taylor Hobson Ltd., Великобритания,
Адрес: РО Box 36, 2 New Star Road, Leicester, LE4 9JQ
Телефон: +44 (0) 116 276 3771, факс: +44 (0) 116 246 0579
Web-сайт: www.taylor-hobson.com.
E-mail: taylor-hobson.sales@ametek.com
ЗаявительОбщество с ограниченной ответственностью «ПРИБОРТОРГ»
(ООО «ПРИБОРТОРГ»), ИНН 7728195132
Адрес: 117463 Россия, г.Москва, ул.Новоясеневский проспект, д.32, к1, оф.1.
Телефон: +7 (495) 781-45-06, факс: +7 (495) 781-45-07,
E-mail: rametek@mail.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»), ИНН 7736042404
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru,
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
