МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

3 апреля 2017 г.

675

Москва

О внесении изменений в описание типа и продлении свидетельства об утверлщении типа средства измерений № 46061 «Приборы эталонные «Пул ьса р-01 К»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ПТП ЭРА-1» от 7 февраля 2017 г. № 14 и от 28 февраля 2017 г. № 15 п р и к а з ы в а ю:

  • 1. Внести изменения в описание типа на приборы эталонные «Пульсар-01К», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 30072-12, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 46061 «Приборы эталонные «Пульсар-01 К» на последующие 5 лет.

  • 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу

    его юридическому лицу ил^шдивидушншому предпринимателю^

    4. Контроль за исполь                                    31 собой'

    Федеральное агентство по техническому регулированию и метрологии.______

    Приказ Росстандарта №675 от 03.04.2017, https://oei-analitika.ru

    Заместитель Руководителя

    Сертификат: 61DA1E000300E901C1 Кому выдан: Голубев Сергей Сер Действителен: с 17.11.2016 до 17.1

    Приказ Росстандарта №675 от 03.04.2017, https://oei-analitika.ru

    С.С.Голубев

    УяРавлени₽ ^ДмиНистг1_Ие Ч

    Приказ Росстандарта №675 от 03.04.2017, https://oei-analitika.ru

    - “«СШНИА /3 связей

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «03» апреля 2017 г. № 675

Изменения в описание типа на приборы эталонные «Пульсар-01К»

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы эталонные «Пульсар-01 К»

Назначение средства измерений

Приборы эталонные «Пульсар-01 К» (далее - приборы) предназначены для поверки вторичных приборов счетчиков объема жидкости, блоков и систем обработки информации, а также для использования при поверке преобразователей расхода (ПР) и трубопоршневых поверочных установок (ТПУ).

Описание средства измерений

Принцип действия приборов заключается в формировании импульсных и аналоговых сигналов, подаваемых на входы поверяемых объектов, а также в измерении параметров импульсных сигналов, поступающих с поверяемых объектов на его входы.

При этом осуществляется:

  • - формирование: высокостабильного импульсного и синусоидального сигнала с заданными параметрами, «пачки» импульсов, сигналов имитации срабатывания детекторов ТПУ, сигналов постоянного тока от 0 до 20 мА, сигнала имитации термосопротивления (ТС);

  • - измерение: частоты и периода следования импульсов, количества импульсов, количества импульсов с учетом долей периода, интервала времени измерения;

  • - индикация измеренных результатов на цифровом индикаторе;

  • - передача измеренных результатов по интерфейсу RS-232 или RS-485 на внешнее устройство.

Прибор представляет собой одноплатную микропроцессорную систему с центральным микроконтроллером. Питание прибора реализовано по импульсной схеме вторичных источников питания.

Приборы конструктивно выполнены в малогабаритном приборном корпусе настольного исполнения.

Приборы выпускаются в исполнениях, приведенных в таблице 1, которые отличаются наличием дополнительных режимов работы.

измерительные и поверочные лаборатории.

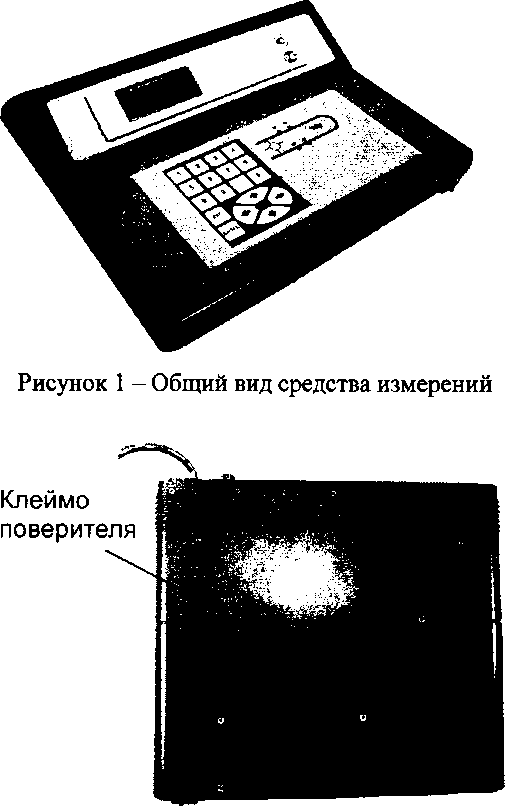

Общий вид средства измерений представлен на рисунке 1,

Таблица 1 - Варианты исполнения приборов

Наименование

Обозначение исполнения

Дополнительные режимы работы

Примечание

«Генератор I»

«Имитация ТС»

«Пульсар-01 К»

ПИЛГ.468166.001

Есть

Есть

Основное исполнение

«Пульсар-01 К-1»

ПИЛГ.468166.001-01

Есть

Нет

По заявке Заказчика

«Пульсар-01K-F»

ПИЛГ.468166.001-02

Нет

Нет

По заявке Заказчика

Область применения приборов - узлы учета нефти и других жидкостей,

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Приказ Росстандарта №675 от 03.04.2017, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Программное обеспечение

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Основная программа

pOlk.hex

ВО 35

93898

CRC

i channel.hex

ВО35

4СВ83

CRC

Метрологические и технические характеристики Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Параметры формируемого импульсного и синусоидального сигнала с дискретной установкой частоты:

  • - установка значения частоты, Гц, в диапазоне

  • - дискретность установки значения частоты, Гц

  • - установка эффективного значения напряжения синусоидального сигнала, В, в диапазоне

  • - сопротивление нагрузки для синусоидального сигнала,

Ом, не менее

  • - амплитуда униполярного импульсного сигнала на нагрузке 1 кОм, В

от 10 до 12000

0,1

от 0,01 до 5,00

50

4,0±0,5

Параметры формируемого синусоидального сигнала с дискретной установкой периода:

  • - установка значения периода, мкс, в диапазоне

  • - дискретность установки значения периода, мкс,

  • - установка эффективного значения напряжения сигнала,

В, в диапазоне

  • - сопротивление нагрузки, Ом, не менее

от 100 до 100000

1

от 0,01 до 5,00

50

Параметры формируемого сигнала постоянного тока:

  • - количество независимых каналов

  • - диапазон выходного тока, мА

  • - дискретность установки значения тока (выбираемое из ряда значение), мкА

  • - установка значения тока, мА ,с дискретностью 1 мкА, в диапазоне

  • - сопротивление нагрузки, Ом, не более

2

от 0 до 20; от 4 до 20

1;10;100;1000; 4000

от 0 до 20

1000

Параметры формируемого сигнала имитации ТС:

  • - количество имитируемых значений сопротивления

  • - схема подключения

5

четырехпроводная

Параметры формируемого сигнала имитации ТПУ:

  • - количество имитируемых детекторов

  • - установка длительности срабатывания имитируемых детекторов, с

  • - тип имитирующего сигнала

2

0,2; 1; 5 переключение коммутирующего элемента «электронный ключ» (замыкание разомкнутой и размыкание замкнутой группы)

Параметры измерительных каналов для подключения входных импульсных сигналов:

  • - количество измерительных каналов

  • - диапазон измерения частоты, Гц

  • - эффективное значение напряжения сигнала, В

  • - входное сопротивление (для постоянного тока), кОм

2

от 10 до 12000 от 0,015 до 12,000 5,0±0,5

Параметры входных каналов для подключения детекторов ТПУ:

- количество одновременно подключаемых ТПУ

2 2; 4

  • - количество подключаемых детекторов для каждой ТПУ

  • - тип сигнала от детектора

замыкание (размыкание) коммутирующего элемента «сухой контакт» или «электронный ключ»

Установка значений параметров:

  • - преднабора импульсов «минимум», в диапазоне

  • - преднабора импульсов «максимум», в диапазоне

  • - количества импульсов в «пачке», в диапазоне

  • - коэффициента преобразования ПР,

с дискретностью 0,01, в диапазоне

от 0 до (107- 1) от 1 до (107- 1) от 1 до (107-1)

от 1,00 до 99999,99

Измерение и вычисление значений параметров, а также их индикация:

  • - частоты, с дискретностью, Гц

  • - периода - в формате с плавающей запятой,

с количеством разрядов

  • - текущего расхода через ПР, с дискретностью, м3

  • - количества импульсов, в диапазоне

  • - количества импульсов с учетом долей периода, с дискретностью, в зависимости от количества импульсов

  • - интервала времени, с, с дискретностью 1 мкс, в диапазоне

  • - коэффициента преобразования, выставленного

на поверяемом вторичном приборе, с дискретностью

0,01

6

0,1 от 1 до (107- 1)

от 0,001 до 0,1

от 10^ до 4200

0,01

Пределы основной погрешности:

  • - относительной погрешности установки частоты опорного генератора, %

  • - абсолютной погрешности установки частоты импульсного и синусоидального сигнала, Гц

  • - относительной погрешности установки периода синусоидального сигнала, %

  • - абсолютной погрешности измерения частоты, Гц

  • - относительной погрешности измерения периода, %

  • - абсолютной погрешности измерения количества импульсов, импульс

  • - относительной погрешности измерения количества импульсов с учетом долей периода, %

  • - относительной погрешности измерения интервала времени, %

  • - приведенной погрешности установки значения тока, %

  • - абсолютной погрешности установки значения сопротивления, Ом

±(5Ю'5)

±0,05

±(5-10‘5) ±0,1 ±0,002

±1

±0,005

±0,005 ±0,015

±0,02

Пределы дополнительной погрешности от изменения температуры воздуха в рабочем диапазоне температур (от +5 до +40 °C):

  • - относительной погрешности установки частоты опорного генератора, %

  • - приведенной погрешности установки значения тока, %

±(l-10's)

±0,02

- абсолютной погрешности установки значения сопротивления, Ом

±0,01

Нормальные условия измерений:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

от+15 до +25 от 30 до 60

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

  • - напряжение переменного тока, В

  • - частота переменного тока, Гц

от 187 до 242 (50±1)

Габаритные размеры, мм, не более:

  • - высота

  • - ширина

  • - длина

40

270

280

Масса, кг, не более

1,5

Средний срок службы, лет Средняя наработка на отказ, ч

10 65000

Условия эксплуатации:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха при температуре +30 °C и ниже, %, не более

от +5 до +40

75

Знак утверждения типа

наносится на лицевую панель приборов и титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средств измерений

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор эталонный «Пульсар-01 К»

Согласно таблице 1

в зависимости от исполнения

1 шт.

Руководство по эксплуатации

ПИЛГ.468166.001 РЭ

1 экз.

Паспорт

ПИЛГ.468166.001 ПС

1 экз.

Инструкция ГСИ. Методика поверки

ПИЛГ.468166.001 И

1 экз.

Портфель для переноски

-

1 шт.

Кабель для поверки «А»

ПИЛГ.685611.058

1 шт.

Кабель для поверки «F»7

ПИЛГ.685611.059

1 шт.

Вставка плавкая Н520- 2А- 250 В

-

2 шт.

Вилка DHS-44M с корпусом DP-25C

-

1 шт.

Розетка DB-9M с корпусом DP-9C

-

1 шт.

Поверка

осуществляется по документу ПИЛГ.468166.001 И «Инструкция ГСИ. Прибор эталонный «Пульсар-01 К». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» в августе 2005 г.

Основные средства поверки:

-частотомер электронный с преобразователями 43-54 (per. №5480-76): диапазон измерений частоты от 10 до 105 Гц, диапазон измерений периода от 10 до 106 мкс, диапазон измерений интервала времени от 0,1 мкс до 100 с, погрешность по частоте кварцевого генератора 1,5-10"7;

  • - счетчик программный реверсивный Ф5007 (per. №4754-75): диапазон счета импульсов от 1 до 10 , пределы допускаемой погрешности при счете ±1 имп.;

  • - генератор импульсов Г5-54 (per. №4221-74): диапазон частот от 0,01 Гц до 100 кГц;

  • - вольтметр универсальный В7-72 (per. №26425-04): класс точности 0,005;

-катушка электрического сопротивления Р331 (per. №1162-58): 100 Ом, класс точности 0,01;

-прибор комбинированный Ц4352 (per. №5912-77): диапазон измерений напряжения переменного тока до 1200 В; диапазон измерений силы постоянного тока до 6000 мА; класс точности 1,5; диапазон измерений сопротивления постоянному току до 5 МОм; класс точности 1,0.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на прибор в соответствии с рисунком 2, на свидетельство о поверке и (или) в раздел 9.2 паспорта на прибор.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к приборам эталонным «Пульсар-01К»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ПИЛГ.468166.001 ТУ Прибор эталонный «Пульсар-01 К». Технические условия

Изготовитель

Общество с ограниченной ответственностью «ПТП ЭРА-1» (ООО «ПТП ЭРА-1»)

ИНН 5504012565

Адрес: 644116, г.Омск, ул. 27 Северная, 48, офис 428

Телефон (факс): +7 (3812) 39-09-35

Web-сайт: http://era-l.ru/ E-mail: era-l@mail.ru

Испытательный центр

Государственный центр испытаний средств измерений Федерального бюджетного учреждения «Государственный центр стандартизации, метрологии и испытаний в Омской области» ГЦИ СИ ФБУ «Омский ЦСМ»

Адрес: 644116, РФ, г. Омск, ул. 24 Северная, 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru/ E-mail: info@ocsm.omsk.ru

Аттестат аккредитации ГЦИ СИ ФБУ «Омский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа№ 30051-11 от01.06.2011 г.
