№1913 от 31.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 274856
О внесении изменений в сведения об утвержденном типе средств измерений Вискозиметры ВПЖ серии Labtex
Приказы по основной деятельности по агентству Вн. Приказ № 1913 от 31.08.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «31» августа 2021 г. № 1913
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Вискозиметры капиллярные стеклянные |
ВПЖ серии Labtex |
65487-16 |
ООО "Компания Лабтех", Юридический адрес: 105264, г. Москва, Измайловский бульвар, 1/28, |
ООО"НПП Лабтех", Юридический адрес: 105043, г. Москва, ул. 3-Парковая, 8/19, пом.9, 10 |
ООО "НПП Лабтех", Юридический адрес: 105043, г. Москва, ул. 3-Парковая, 8/19, пом.9, 10, Фактический адрес: 105043, г. Москва, ул. 3-Парковая, 8/19, пом.9, 10 | ||
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «31» августа 2021 г. № 1913
Лист № 1 Регистрационный № 65487-16 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Вискозиметры капиллярные стеклянные ВПЖ серии «Labtex»
Назначение средства измеренийВискозиметры капиллярные стеклянные ВПЖ серии «Labtex» (далее -вискозиметры) предназначены для измерений кинематической вязкости прозрачных жидкостей.
Описание средства измеренийПринцип действия вискозиметров заключается в измерении времени истечения под действием силы тяжести определенного объема испытуемой жидкости, помещаемой между двумя метками, нанесенными на измерительный резервуар вискозиметра. Кинематическая вязкость определяется как произведение измеренного времени истечения на постоянную вискозиметра.
Вискозиметры изготавливаются из химически стойкого лабораторного стекла. На вискозиметре нанесены: внутренний диаметр капилляра, заводской номер, и отметки, определяющие вместимость измерительного резервуара.
Вискозиметры капиллярные стеклянные ВПЖ модификаций ВПЖ-1м, ВПЖ-2м, ВПЖ-4м отличаются размером диаметра капилляра и диапазоном измерения кинематической вязкости.
Вискозиметры модификации ВПЖ-1м - представляют собой U-образную стеклянную трубку, в узком колене которой имеются измерительный резервуар сферической формы, ограниченный двумя метками, вспомогательный резервуар и капилляр. Капилляр соединен с расширением, от которого сбоку отходит узкая вертикальная трубка, служащая для образования висячего уровня, и широкая трубка, предназначенная для заполнения вискозиметра жидкостью. Жидкость из измерительного резервуара стекает по капилляру в резервуар, образуя у нижнего конца капилляра «висячий уровень».
Вискозиметры модификации ВПЖ-2м - представляют собой U-образную стеклянную трубку, в узком колене которого имеются два расширения и впаян капилляр. Внизу капилляр переходит в расширенную трубочку, опущенную в резервуар. Между верхним и нижним расширением, а также под нижним расширением нанесены отметки, служащие ограничителями рабочего объема вискозиметра.
Вискозиметры модификации ВПЖ-4м - представляют собой U-образную стеклянную трубку, в узком колене которого имеются расширение, измерительный резервуар, ограниченный сверху и снизу метками, а также капилляр, заканчивающийся узкой трубкой, переходящей в расширение в нижней части широкого колена.
Лист № 2
Всего листов 4
На широкой трубке каждого вискозиметра указывают заводской номер и диаметр капилляра. Знак поверки наносят в паспорт вискозиметра при первичной поверке и на свидетельство о поверке при периодической поверке.

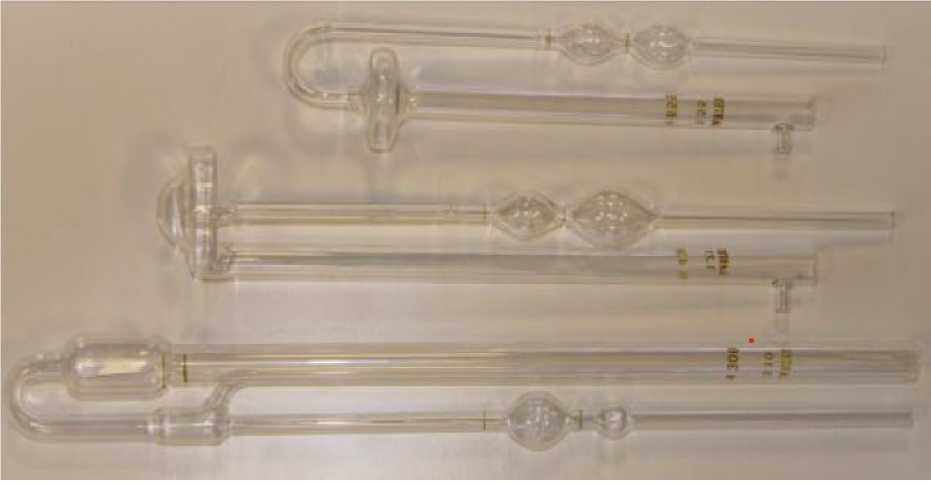

Общий вид вискозиметров приведен на рис. 1.
Рисунок 1 - Общий вид вискозиметров (слева направо ВПЖ-1м, ВПЖ-2м, ВПЖ-4м)
Программное обеспечениеотсутствует
Лист № 3
Всего листов 4 Метрологические и технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
ВПЖ-1м |
ВПЖ-2м |
ВПЖ-4м | |
|
Диапазон измерений кинематической вязкости, мм2/с |
от 0,6 до 30000 |
от 0,6 до 30000 |
от 0,6 до 10000 |
|
Пределы допускаемой относительной погрешности вискозиметра, % |
± 0,35 | ||
|
Относительная повторяемость результатов измерений вязкости, %, не более |
0,1 | ||
|
Диапазон диаметров капилляра вискозиметра, мм |
от 0,34 до 5,10 |
от 0,34 до 4,66 |
от 0,37 до 3,55 |
|
Диапазон номинальных значений константы вискозиметра, мм2/с2 |
от 0,003 до 30 |
от 0,003 до 30 |
от 0,003 до 10 |
|
Относительное отклонение значения постоянной вискозиметра от номинального значения, %, не более |
± 25 | ||
|
Диапазон рабочей температуры вискозиметра, °С |
от +20 до +100 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
ВПЖ-1м |
ВПЖ-2м |
ВПЖ-4м | |
|
Габаритные размеры не более, мм ширина |
42 |
50 |
50 |
|
высота |
390 |
330 |
270 |
|
Масса, кг, не более |
0,25 | ||
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 | ||
|
- относительная влажность воздуха, % |
от 30 до 80 | ||
|
- атмосферное давление, кПа |
от 84 до 106 | ||
|
Срок службы, лет |
10 | ||
наносится на титульный лист паспорта вискозиметра типографическим способом.
Лист № 4 Всего листов 4 Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр капиллярный стеклянный ВПЖ серии «Labtex» (по заказу) |
ВПЖ-1м / ВПЖ-2м / ВПЖ-4м |
1 шт. |
|
Футляр для хранения и транспортировки вискозиметров |
- |
1 шт. |
|
Паспорт на вискозиметр |
- |
1 экз. |
|
Методика поверки |
МП 2302-086-2015 |
1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 5 Паспорта на вискозиметр
Нормативные и технические документы, устанавливающие требования к вискозиметрам стеклянным капиллярным эталоннымГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622
ГОСТ 10028-81 Вискозиметры капиллярные стеклянные. Технические условия
ИзготовительОбщество с ограниченной ответственностью «НПП Лабтех»
Адрес: 105043, г. Москва, ул. 3-я Парковая, 8/19, пом.9, 10 Телефон: +7 (495) 965-2729
Web-сайт: labteh.com
E-mail: order@labteh.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр. д. 19
Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
1913
31 августа 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
4. Контроль за исполнением ИаСТбЯЩбГб приказа МТаВЛЯЯПЭуюбой
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
