МИНИСТКРСТВО ПГОМЫШЛВННОСТЯ ИТОРГОВЛИ россДОскоЯмдсмции

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

1^10.2016                                             _№ 1501

Москва

О внесении изменений в описание типа на корректоры объема газа ТС220

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. №  970

(зарегистрированного в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «ЭЛЬСТЕР Газэлектроника» от 11 июля 2016 г. 716 приказываю:

• 1. Внести изменения в описание типа на корректоры объема газа ТС220, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 47922-11, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель Руководителя



  С. С. Голубев

  Шереметьева К. А.

  2-56

  ^одлийгвгкалектронного документа, подписанного ЭС1, хранится в системе электронного документооборота _: Федерального агентства по техническому  регулировмвгю и метрологии.

  Сертификат: 18eA10OOO2OO8DOU8Be Кому выдан: Голубев Сергей Сергеева!



Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» октября 2016 г. № 1501

Изменения в описание типа на корректоры объема газа ТС220

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Корректор объема газа ТС220

Корректоры объема газа ТС220, предназначены для измерения температуры и приведения объема, измеряемого счетчиком газа к стандартным условиям в зависимости от температуры, подстановочного коэффициента сжимаемости газа и давления.

Принцип действия корректора основан на измерении температуры газа и вычислении стандартного объема прошедшего через счетчик газа, с использованием введенных значений коэффициента сжимаемости и давления.

Ввод исходных данных, необходимых для вычисления стандартного объема, в память корректора производится с помощью компьютера или с клавиатуры на лицевой панели корректора.

На индикаторе высвечиваются значения объема, расхода, коэффициента преобразования сигнала счетчика газа, давления, температуры, коэффициента коррекции и коэффициента сжимаемости, коды ошибок и другая необходимая информация.

Фотография общего вида ТС220 представлена на рисунке 1.

Рисунок 1

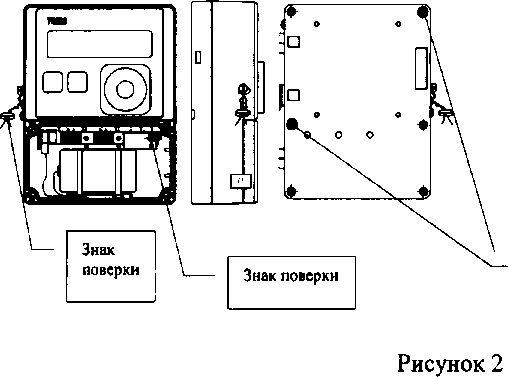

Места пломбирования и нанесения знака поверки, показаны на рисунке 2.

Знак поверки

Программное обеспечение корректоров встроенное и является их неотъемлемой частью.

Конструкция корректоров ТС220 исключает возможность несанкционированного влияния на ПО корректоров и измерительную информацию.

Идентификационные данные ПО корректора приведены в таблице 1. Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 2 Таблица 2

наносится на шильдик методом фотопечати и на титульные листы эксплуатационной документации - типографским способом.

Комплектность средства измерений

Комплект поставки корректора представлен в таблице 3 Таблица 3

осуществляется в соответствии с документом ЛГТИ.407228.020 РЭ Приложение Г «Корректоры объема газа ТС220. Методика поверки» с изменением №1, утвержденным ФБУ «Нижегородский ЦСМ» 22.03.2016 г.

Основные средства поверки:

Термостат ТПП-1 в диапазоне температур от минус 30 °C до плюс 80 °C, абсолютная погрешность задания температуры ±0,1 °C.

Прецизионный измеритель температуры МИТ8.10, диапазон измерения от минус 50 °C до плюс 250 °C с абсолютной погрешностью ± (0,003+10'⁵t) °C.

Термометр платиновый эталонный ПТСВ-5-3, диапазон измерения от минус 30 °C до плюс 150 °C с абсолютной погрешностью 0,03°С.

Знак поверки наносится методом давления на пломбу и специальную мастику (термопластичную массу) и на паспорт в виде оттиска поверительного клейма.

Сведения о методах измерений изложены в руководстве по эксплуатации ЛГТИ.407228.020 РЭ.

ГОСТ 30319.2-96 Газ природный. Методы расчета физических свойств

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расхода газа

Технические условия ТУ 4213-033-48318941-2011 (ЛГТИ.407228.020 ТУ)

ООО «ЭЛЬСТЕР Газэлектроника»

ИНН 5243013811

Адрес: 607224 г.Арзамас, Нижегородская обл., ул. 50 лет ВЛКСМ, д.8а

Тел.: (83147) 7-98-00, 7-98-14, факс: ( 83147) 7-22-41

http://www.gaselectro.ru E-mail: Info.EGE@elster.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1

Тел. (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru

Аттестат аккредитации в области обеспечения единства измерений № 30011-13 по проведению испытаний средств измерений в целях утверждения типа действителен до 27.11.2018.
