О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1464 от 23.07.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1464
Регистрационный № 55522-13
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Интеллектуальные приборы учета электроэнергии РиМ 384.01/2, РиМ 384.02/2
Назначение средства измерений
Интеллектуальные приборы учета электроэнергии РиМ 384.01/2, РиМ 384.02/2 (далее - ИПУЭ) являются многофункциональными приборами и предназначены для измерений: активной и реактивной электрической энергии, а также активной, реактивной и полной мощности, линейных напряжений, фазных токов, частоты сети, удельной энергии потерь в цепях тока, тока прямой и обратной последовательности, коэффициента несимметрии тока обратной последовательности, коэффициента реактивной мощности tg ф, коэффициента мощности cos ф в трехфазных трехпроводных электрических сетях переменного тока промышленной частоты с изолированной нейтралью напряжением 6 или 10 кВ (в зависимости от исполнения).
ИПУЭ измеряют показатели качества электрической энергии:
-
- длительность провала напряжения;
-
- остаточное напряжение провала напряжения;
-
- глубина провала напряжения;
-
- длительность перенапряжения;
-
- максимальное значение перенапряжения;
-
- коэффициент перенапряжения;
-
- коэффициент несимметрии напряжения обратной последовательности;
-
- положительное и отрицательное отклонения напряжения;
-
- отклонение частоты.
Описание средства измерений
ИПУЭ состоят из двух однофазных четырехквадрантных датчиков измерения активной и реактивной энергии РиМ 384.01 или РиМ 384.02 (далее - ДИЭ), включенных по схеме Арона. Расположение квадрантов соответствует геометрическому представлению С.1 ГОСТ 31819.23.
Принцип действия ИПУЭ основан на цифровой обработке аналоговых входных сигналов токов и напряжений при помощи микроконтроллера со встроенными аналогово цифровыми преобразователями. Остальные параметры, измеряемые ИПУЭ, рассчитываются микроконтроллером по измеренным значениям тока, напряжения и угла между ними.
Каждый ДИЭ состоит из измерительного модуля и защитного блока, соединенных изолированным высоковольтным проводом. В измерительном модуле размещены: измеритель, источник питания, интерфейсы и высоковольтный узел. В защитном блоке размещен защитный резистор, ограничивающий ток через элементы
Лист № 2 Всего листов 10 высоковольтного узла. Измерительный модуль помещен в корпус внешний (тип I или тип II).
ИПУЭ выпускаются в следующих модификациях (исполнениях): РиМ 384.01/2 (состоит из двух ДИЭ РиМ 384.01), РиМ 384.02/2 (состоит из двух ДИЭ РиМ 384.02), которые отличаются номинальным напряжением.
Маркировка наносится на корпус каждого ДИЭ и содержит следующие сведения:
а) товарный знак предприятия-изготовителя;
б) условное обозначение ДИЭ, знак утверждения типа (по ПР 50.2.107).
Примечание - Согласно п. 4.16 ГОСТ 22261 условное обозначение типа ИПУЭ указывается в технических условиях и в эксплуатационной документации.
в) единый знак обращения продукции на рынке государств-членов Таможенного союза (по Положению о едином знаке обращения продукции на рынке государств-членов Таможенного союза);
г) заводской номер ДИЭ по системе нумерации предприятия-изготовителя и год изготовления;
д) номинальное напряжение в соответствии с п. 5.12.1 е) форма 1) ГОСТ 31818.11;
е) номинальный и максимальный токи;
ж) номинальная частота в герцах;
з) постоянная ИПУЭ (ДИЭ);
и) обозначение класса точности ИПУЭ (ДИЭ) при измерении активной и реактивной энергии (по ГОСТ 8.401);
к) условное обозначение измеряемой энергии (kW^h, kvarh);
л) обозначение нормативного документа - ГОСТ 31818.11;
м) штриховой код, содержащий код регистрационного кода типа ДИЭ, заводского номера и года изготовления. Штриховой код в соответствии с ГОСТ ISO/IEC 16390;
н) на корпусе ДИЭ должен быть нанесен знак «Внимание, опасность» по ГОСТ 12.2.0912012;
о) страна изготовления.
Общий вид ДИЭ представлен на рисунках 1, 2. 3.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 4.
Рисунок 1 - Общий вид ДИЭ в корпусе внешнем тип I
Рисунок 2 - Общий вид ДИЭ в корпусе внешнем тип II

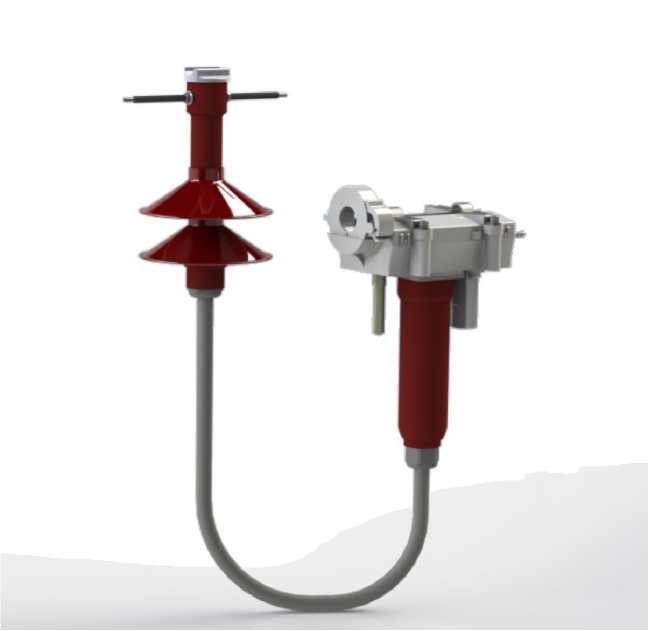

Рисунок 3 - Общий вид ДИЭ без корпуса внешнего
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки на ДИЭ
Программное обеспечение
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014. Конструкция ИПУЭ и ДИЭ исключает возможность несанкционированного влияния на
ПО ИПУЭ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
РМ384 ВНКЛ.411152.048 ПО [для РиМ 384.01/2 (РиМ 384.01)] РМ384 ВНКЛ.411152.048-01 ПО [для РиМ 384.02/2 (РиМ 384.02)] |
РМ384 ВНКЛ.411152.048-02 ПО [для РиМ 384.01/2 (РиМ 384.01)] РМ384 ВНКЛ.411152.048-03 ПО [для РиМ 384.02/2 (РиМ 384.02)] |
Номер версии (идентификационный номер) ПО |
v 3.01 и ниже |
v 3.02 и выше |
Цифровой идентификатор метрологически значимой части ПО (MD5) |
- |
BC 34 8E F7 09 27 3B 2F 2B DA 7A 72 5A CF 0D A9 |
Метрологические и технические характеристики
Таблица 2- Метрологические и технические характеристики
Наименование характеристики |
Значение | |
РиМ 384.01/2 (РиМ 384.01) |
РиМ 384.02/2 (РиМ 384.02) | |
1 |
2 |
3 |
Номинальный ток, А |
20 | |
Максимальный ток, А |
100 | |
Номинальное напряжение, кВ |
6 |
10 |
Установленный диапазон напряжений, кВ |
от 5,4 до 6,6 |
от 9 до 11 |
Продолжение таблицы 2
1 |
2 |
3 | |
Расширенный диапазон напряжений, кВ |
от 4,8 до |
от 8 до 12 | |
7,2 | |||
Номинальная частота, Гц |
50 | ||
Класс точности: | |||
при измерении активной энергии (по ГОСТ 31819.22-2012) |
0,5S | ||
при измерении реактивной энергии (по ГОСТ 31819.23-2012) |
1 | ||
Пределы допускаемой основной относительной погрешности измерений активной энергии 1) и мощности, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч, % | |||
0,011н<1<0,051н, cos ф =1,00 |
±1,0 | ||
0,051н<1<1макс, COS ф = 1,00 |
±0,5 | ||
0,021н<1<0,101н, cos ф =0,50 инд. |
±1,0 | ||
0,101н<1<1макс, COS ф = 0,50 инд. |
±0,6 | ||
0,021н<1<0,101н, cos ф =0,80 емк. |
±1,0 | ||
0,101н<1<1макс, COS ф = 0,80 емк. |
±0,6 | ||
Пределы допускаемой основной относительной погрешности измерений реактивной энергии1) и мощности, % | |||
0,021н<1<0,051н, sin ф=1,00 |
±1,5 | ||
0,051н<1<1макс, sin ф=1,00 |
±1,0 | ||
0,051н<1<0,101н, sin ф=0,50 инд. |
±1,5 | ||
0,101н<1<1макс, sin ф=0,50 инд. |
±1,0 | ||
0,051н<1<0,101н, sin ф=0,50 емк. |
±1,5 | ||
0,101н<1<1макс, sin ф=0,50 емк. |
±1,0 | ||
0,101н<1<1макс, sin ф=0,25 инд. |
±1,5 | ||
0,101н<1<1макс, sin ф=0,25 емк. |
±1,5 | ||
Пределы допускаемой относительной погрешности измерений полной | |||
мощности, % |
±1,5 | ||
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cos ф, в диапазоне токов (в диапазоне измеряемых значений cos ф): | |||
0,051н<1<1макс (от 0,25 до 1) |
±0,01 | ||
Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tg ф, в диапазоне токов (в диапазоне измеряемых значений tg ф): | |||
0,051н<1<1макс (от 0 до 1) |
±0,01 | ||
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного тока 6I, %, | |||
в диапазоне | |||
0,011н<1<0,051н |
±1,0 | ||
0,051н<1<1макс |
±0,5 | ||
Пределы допускаемой относительной погрешности измерений среднеквадратических значений линейных напряжений в | |||
расширенном диапазоне напряжений, % |
±0,5 |
Продолжение таблицы 2
1 |
2 |
3 |
Пределы допускаемой дополнительной относительной погрешности измерений активной энергии 1) и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,9Uhom<U<1,1 Uhom, cos ф=1,00 |
±0,2 | |
0,9Uhom<U<1,1Uhom, cos ф=0,50 инд. |
±0,4 | |
Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии 1) и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,9Uhom<U<1,1Uhom, sin ф=1,00 |
±0,7 | |
0,9Uhom<U<1,1Uhom, sin ф=0,50 инд. |
±1,0 | |
Пределы допускаемой дополнительной относительной погрешности измерений активной энергии 1) и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,8Uhom<U<1,15Uhom, cos ф=1,00 |
±0,6 | |
0,8Uhom<U<1,15Uhom, cos ф=0,50 инд. |
±1,2 | |
Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии 1) и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,8Uhom<U<1,15Uhom, sin ф=1,00 |
±2,1 | |
0,8Uhom<U<1,15Uhom, sin ф=0,50 инд. |
±3,0 | |
Пределы допускаемой относительной погрешности измерений отрицательного 5U(.) и положительного 3U(+) отклонения напряжения в диапазоне значений от 40 до 120%, % |
±0,5 | |
Пределы допускаемой абсолютной погрешности измерений частоты сети, Гц в диапазоне значений частоты от 45 до 55 Гц |
±0,01 | |
Пределы допускаемой абсолютной погрешности измерений отклонения частоты сети Af 2), Гц в диапазоне отклонений частоты ± 5 Гц |
±0,01 | |
Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения Atn в диапазоне значений от 1 до 60 с, с 2) |
±0,02 | |
Пределы допускаемой приведеной погрешности измерений остаточного напряжения провала напряжения Un относительно Ином, % 2) |
±1,0 | |
Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения AtnEpU в диапазоне значений от 1 до 60 с, с 2) |
±0,02 | |
Пределы допускаемой относительной погрешности измерений максимального значения перенапряжения UnEPU, % 2) |
±1,0 | |
Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения ЗиП в диапазоне значений от 10 до 90 %, %2) |
±1,0 | |
Пределы допускаемой приведенной погрешности измерений токов прямой 11,и обратной ^последовательностей относительно 1макс в диапазоне значений от 0,11н до I макс, % |
±0,5 |
Продолжение таблицы 2
1 |
2 |
3 |
Пределы допускаемой абсолютной погрешности измерений коэффициентов несимметрии напряжения K2U и токов К21 обратной последовательности в диапазоне значений коэффициентов несимметрии от 1 до 5 %, % |
±0,3 | |
Пределы допускаемой абсолютной погрешности измерений коэффициента перенапряжения в диапазоне значений коэффициентов от 1 до 30 % , % |
±1,0 | |
Пределы допускаемого значения среднего температурного коэффициента при измерении активной энергии1) и мощности, %/К cos ф=1,00 |
±0,03 | |
cos ф=0,50 инд. |
±0,05 | |
Пределы допускаемого значения среднего температурного коэффициента при измерении реактивной энергии1) и мощности,%/К sin ф=1,00 |
±0,05 | |
sin ф=0,50 инд. |
±0,07 | |
Пределы допускаемой относительной погрешности измерений удельной энергии потерь в цепях тока, %, в диапазоне 0,051н<К!макс |
±2,0 | |
Пределы допускаемого значения суточного хода часов реального времени тарификатора ИПУЭ, с/сут (в отсутствии сигнала GPS/GLONASS) |
±0,5 | |
Стартовый ток: при измерении активной энергии, мА |
20 | |
при измерении реактивной энергии, мА |
40 | |
Постоянная ИПУЭ (ДИЭ): при измерении активной энергии, имп./кВт^ч |
500 | |
при измерении реактивной энергии, имп./квар^ч |
500 | |
Полная потребляемая мощность в цепи напряжения, не более, В^А, не более |
45 | |
Активная потребляемая мощность в цепи напряжения, не более, Вт |
6 | |
Количество тарифов |
8 | |
Время сохранения данных, лет, не менее |
40 | |
Время начального запуска, с, не более |
5 | |
Габаритные размеры ИПУЭ (высота х ширина х длина х длина провода), мм, не более - в корпусе внешнем тип I |
315 х130 х310 х1500 | |
- в корпусе внешнем тип II |
310х150х310 х1500 | |
Масса ИПУЭ, кг, не более |
6,5 | |
Условия эксплуатации: Установленный рабочий диапазон: -температура окружающей среды, °С |
от -40 до +55 | |
-относительная влажность, %, при 25 (30) °С |
100 (95) | |
-атмосферное давление, кПа |
от 70 до 106,7 | |
Средняя наработка на отказ, ч |
180000 | |
Средний срок службы, лет |
30 | |
Степень защиты оболочек от проникновения пыли и воды |
IP65 | |
Условия эксплуатации |
У1** по ГОСТ 15150-69 | |
Нормальные условия измерений -температура окружающей среды, °С |
от +21 до + 25 |
Продолжение таблицы 2
1 |
2 |
3 |
-относительная влажность, % -атмосферное давление, кПа |
от 30 до 80 от 70 до 106,7 | |
1) измерения активной и реактивной энергии выполняется в четырех квадрантах. Расположение квадрантов соответствует геометрическому представлению С.1 ГОСТ 31819.23; 2) усреднение согласно с требованиями класса S по ГОСТ 30804.4.30 Примечание - Дополнительные погрешности измерений энергии, мощности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в 8.5 ГОСТ 31819.22 и 8.5 ГОСТ 31819.23, не более пределов дополнительных погрешностей для ИПУЭ соответствующего класса точности в соответствии с таблицей 6 ГОСТ 31819.22 и таблицей 8 ГОСТ 31819.23. |
Таблица 3 - Перечень измеряемых величин и цена единиц разрядов измеряемых величин
Измеряемая величина |
Основная единица |
Цена единицы старшего/младшего разряда |
Активная энергия |
кВтч |
10 7 / 10-3 |
Реактивная энергия |
квар^ч |
10 7 / 10-3 |
Активная мощность |
Вт |
106 /100 |
Реактивная мощность |
вар |
106 /100 |
Полная мощность |
В-А |
106 /100 |
Фазный ток (среднеквадратическое значение) |
А |
10 2 / 10-3 |
Линейное напряжение (среднеквадратическое значение) |
В |
104 /100 |
Частота сети |
Гц |
10 1 / 10-2 |
Отклонение частоты |
Гц |
10 1 / 10-2 |
Удельная энергия потерь в цепях тока |
кА2 •ч |
107 / 10-3 |
Коэффициент реактивной мощности tg ф |
безразм. |
102 / 10-3 |
Коэффициент мощности cos ф |
безразм. |
100 / 10-3 |
Длительность провалов/перенапряжений |
с |
103 / 10-2 |
Глубина провала напряжения |
% |
101 / 10-1 |
Остаточное напряжение провала напряжения |
В |
104 /100 |
Максимальное значение перенапряжения |
В |
104 /100 |
Коэффициент перенапряжения |
% |
101 / 10-1 |
Напряжение прямой (обратной) последовательности |
В |
104 /100 |
Ток прямой (обратной) последовательности |
А |
102 / 10-3 |
Коэффициенты несимметрии напряжения и тока обратной последовательности |
% |
101 / 10-2 |
Положительное 5U(+) и отрицательное 5U(.) отклонения напряжения |
В |
104 / 100 |
Положительное 5U(+) и отрицательное 5U(.) отклонения напряжения (относительно ином) |
% |
101 / 10-2 |
Знак утверждения типа
наносится на корпус каждого ДИЭ методом печати краской с ультрафиолетовым отверждением или лазерной печатью. В эксплуатационной документации на титульных листах изображение Знака утверждения типа наносится печатным способом.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
1 |
2 |
3 |
ДИЭ соответствующего исполнения (в упаковке) |
2 шт. | |
Корпус внешний тип I 4) |
ВНКЛ.418132.043 |
2 шт. |
Корпус внешний тип II 4) (Антивандальный) |
ВНКЛ.732184.364 |
2 шт. |
Паспорт на ИПУЭ (одно из исполнений) |
ВНКЛ.411152.048 ПС |
1 экз. |
Паспорт на ДИЭ (одно из исполнений) |
ВНКЛ.411152.049 ПС |
2 экз. |
Пломба пластиковая номерная |
4 шт. | |
Комплект монтажных частей 5) |
1 компл. | |
Руководство по эксплуатации 1),2),3) |
ВНКЛ.411152.048 РЭ |
1 экз. |
Методика поверки 1),2),3) |
ВНКЛ.411152.048-01 ДИ |
1 экз. |
Терминал мобильный РиМ 099.01 ХХ-ХХ 1),3),6) |
ВНКЛ.426487.030 |
1 компл. |
Инструкция по монтажу, пуску, регулированию и обкатке изделия 1),2) |
ВНКЛ. 411152.048 ИМ |
1 экз. |
Дисплей дистанционный РиМ 040.03-ХХ 8) |
1 шт. | |
Адаптер питания РиМ 000.10 |
ВНКЛ. 411919.005 |
1 шт. |
Коммуникатор РиМ 071.11 1) |
ВНКЛ.426477.047 |
1 шт. |
Сервисное ПО 2) 3) |
- | |
Устройство защиты от перенапряжения УЗПН-6 1),7) |
3 компл | |
Устройство защиты от перенапряжения УЗПН-10 1),т |
3 компл | |
|
Сведения о методиках (методах) измерений приведены в эксплуатационном документе. Нормативные и технические документы, устанавливающие требования к интеллектуальным приборам учета электроэнергии РиМ 384.01/2, РиМ 384.02/2
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S.
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ 8.551-2013 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц.
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
ТУ 4228 - 061 - 11821941 - 2013 Интеллектуальные приборы учета электроэнергии
РиМ 384.01/2, РиМ 384.02/2, РиМ 384.03/2, РиМ 384.04/2. Технические условия.
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «23» июля 2021 г. № 1464
Сведения об утвержденном типе средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1. |
Интеллектуальные приборы учета электроэнергии |
РиМ 384.01/2, РиМ 384.02/2 |
55522-13 |
Акционерное общество «Радио и Микроэлектрон ика» (АО «Радио и Микроэлектрон ика»), г. Новосибирск |
ВНКЛ.41152.048-01 ДИ |
ВНКЛ.41152.048-01 ДИ с изменением №1 |
Акционерное общество «Радио и Микроэлектроника» (АО «Радио и Микроэлектроника»), г. Новосибирск |
Западно - Сибирский филиал ФГУП "ВНИИФТРИ", г. Новосибирск |
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
23 июля 2021 г.
№ 1464_______
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
f
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
