УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1279

Регистрационный № 19254-10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи термоэлектрические эталонные ТППО

Преобразователи термоэлектрические эталонные ТППО (далее по тексту - ТП) предназначены для применения в лабораторных помещениях на воздухе в нейтральной среде для передачи размера единицы температуры градуса Цельсия в диапазоне от 300 до 1200 °С в соответствии с поверочной схемой по ГОСТ 8.558-2009.

ТП состоят из чувствительного элемента - термопары, помещенной в защитную, цельную керамическую двухканальную трубку и металлического цангового зажима.

Чувствительный элемент изготавливается из термоэлектродной проволоки:

• - отрицательный термоэлектрод — из платины марки ПлТ;

• - положительный — из сплава марки ПР-10 (10% родий - платина).

Термоэлектроды помещены в двухканальную керамическую трубку длиной не менее 500 мм. Металлический цанговый зажим служит для крепления керамической трубки и обеспечения удобства работы с ТП. Свободные концы ТП изолированы гибкими электроизоляционными трубками внутренним диаметром от 2-х до 3-х мм.

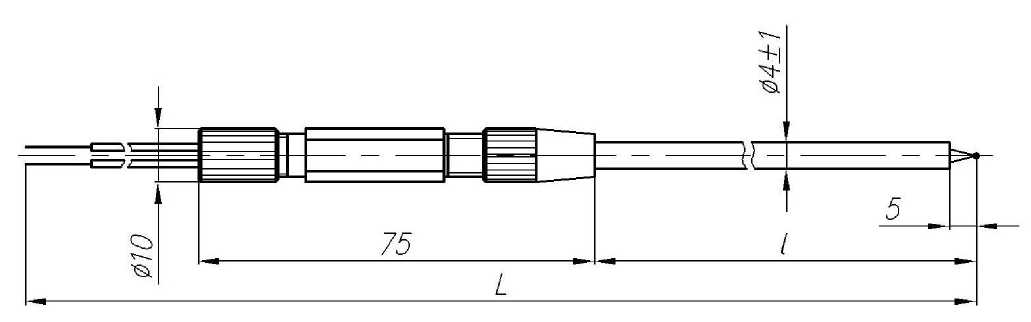

Габаритный чертеж преобразователей термоэлектрических эталонных ТППО представлен на рисунке 1.

Рис.1

Метрологические и технические характеристики Диапазон рабочих температур ТП:

• - для ТППО 1-го разряда:..............................................от 300 до 1100 °С;

• - для ТППО 2 и 3-го разрядов:..........................................от 300 до 1200 °С

Значение термоэлектродвижущей силы (далее - ТЭДС) ТП при температуре 1084,62

°С и температуре свободных концов 0 °С равно (10574 ± 30) мкВ.

Доверительная погрешность ТП при доверительной вероятности 0,95 в реперных точках по МТШ-90 не превышает значений, указанных в таблице 1.

Таблица 1

Изменение ТЭДС ТП при температуре 1084,62 °С и температуре свободных концов 0 °С после трех часов отжига при температуре (1100+20) °С не превышает 3, 6 и 8 мкВ для ТП 1, 2 и 3-го разрядов, соответственно.

Изменение ТЭДС ТП при изменении глубины погружения в градуировочную печь от 300 до 250 мм при температуре рабочего конца (1100+10) °С и температуре свободных

Вероятность безотказной работы ТП за время пребывания при температуре 1100 °С в течение 500 ч - 0,9.

наносится на титульный лист паспорта ТП типографическим способом (в левом верхнем углу), а также при помощи наклейки на корпус футляра.

Комплектность средства измерений

Комплект поставки ТП приведен в таблице 2: Таблица 2.

Основные средства поверки приведены в таблице 3. Таблица 3

приведены в ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки.» и в ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».

ГОСТ Р 52314-2005 Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования.

ТУ 4211-006-10854341-09 Преобразователи термоэлектрические эталонные ТППО. Технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ Р 8.611-2005 ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки

- при передаче размера единицы температуры (поверка и калибровка средств измерений температуры);

- при выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
