О внесении изменений в сведения об утвержденном типе средства измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4.  Контроль за исполнением настоящего приказа возложить

  на заместителя Руководителя РбёС'ГЯИДЛрТЛ



  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «03» июня 2021 г. № 948

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» июня 2021 г. № 948

Лист № 1 Регистрационный № 69606-17                                           Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТОЛ-НТЗ

Трансформаторы тока ТОЛ-НТЗ (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также сборные камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.

Трансформаторы тока ТОЛ-НТЗ по принципу конструкции - опорные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации, получаемыми путем изменения числа витков первичной (перемычки) или/и вторичной обмотки (ответвления).

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора, является главной изоляцией и защищает его внутренние части от механических и климатических воздействий.

Вторичные обмотки намотаны на отдельных магнитопроводах.

Трансформаторы имеют пополняемый ряд конструктивных исполнений, отличающихся номинальным напряжением, количеством обмоток, формой и размерами корпуса, массой, расположением выводов.

Трансформаторы, имеющие в своем обозначении букву «Б», справа и слева от контактных площадок имеют изоляционные перегородки (барьеры), увеличивающие расстояния для поверхностных токов утечки. Трансформаторы с переключением по первичной обмотке имеют в своем обозначении букву «П». Трансформаторы с ответвлениями (отпайками) на вторичных обмотках имеют в своем обозначении букву «К».

Выводы первичной обмотки выведены на верхнюю, боковую или нижнюю часть литого корпуса и выполнены в виде:

• - контактных площадок с отверстиями для болтов М12;

• - плоского штыревого наконечника;

• - штепсельного разъема.

Выводы вторичных обмоток расположены в нижней части корпуса трансформатора и имеют 4 варианта исполнения - «А», «В», «С» и «D». Выводы выполнены в виде винтов М6 и расположены в контактной коробке, размещенной в основании трансформатора и закрываемой съемной изоляционной пломбируемой крышкой для защиты от несанкционированного доступа.

Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.

Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму. По согласованию с заказчиком маркировка выводов вторичных обмоток может быть выполнена в виде липкой аппликации под защитную крышку.

Для крепления на месте установки трансформаторы имеют закладные гайки в основании корпуса (или металлическую площадку с отверстиями). На трансформаторах имеется табличка технических данных.

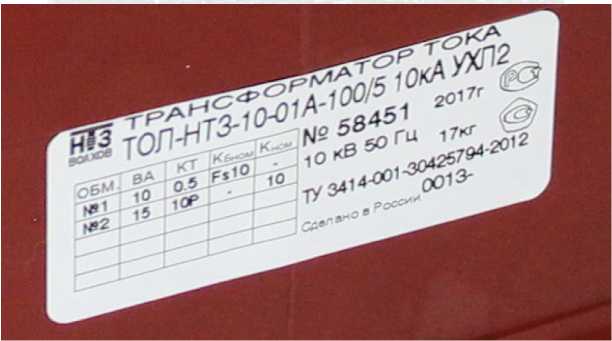

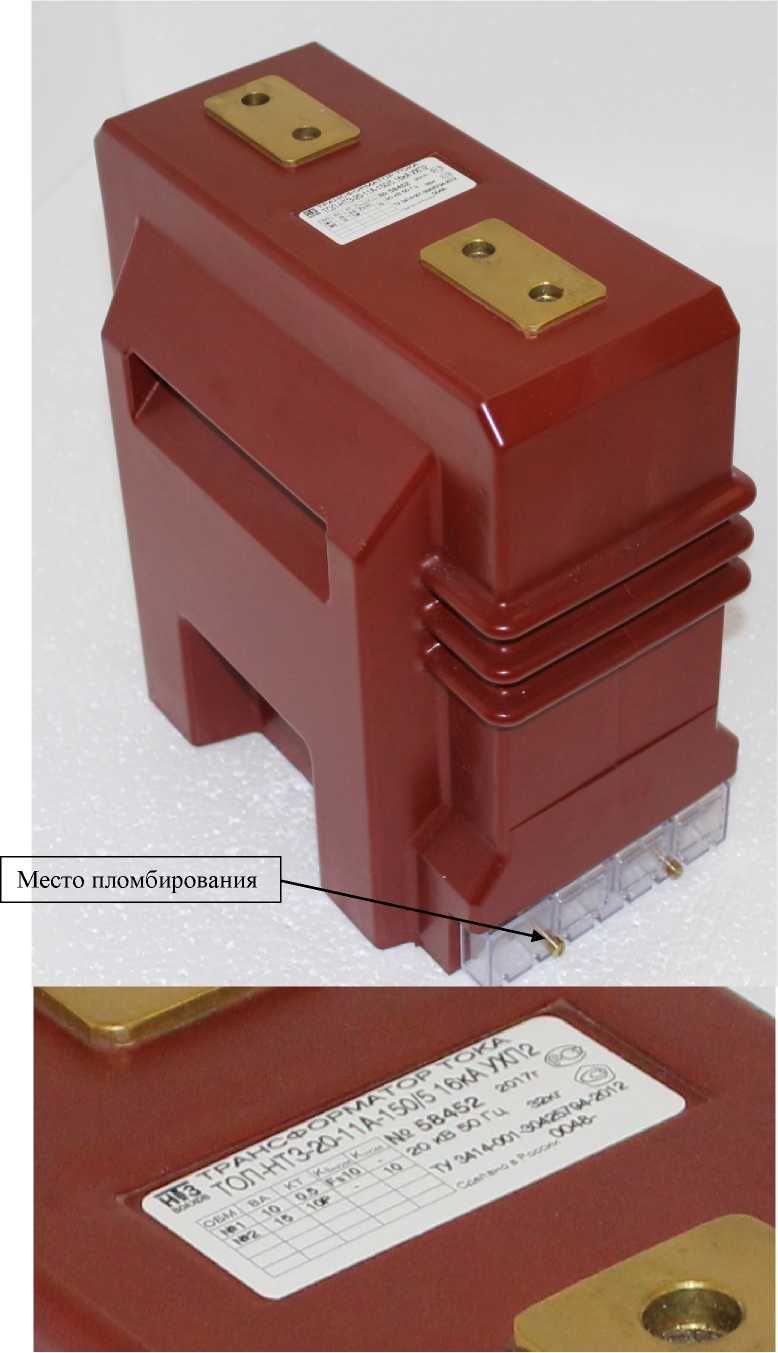

Общий вид трансформаторов представлен на рисунках 1 - 3. Нанесение знака поверки на трансформаторы не предусмотрено. Место нанесения заводских (серийных номеров) - на боковой или верхней панели корпуса на табличке технических данных; способ нанесения -трафаретная печать; формат - 5 (или 6) цифр.

Конструктивное исполнение трансформаторов определяется структурой условного обозначения, представленной на рисунке 4.

Рабочее положение трансформаторов в пространстве - любое.

Место пломбирования

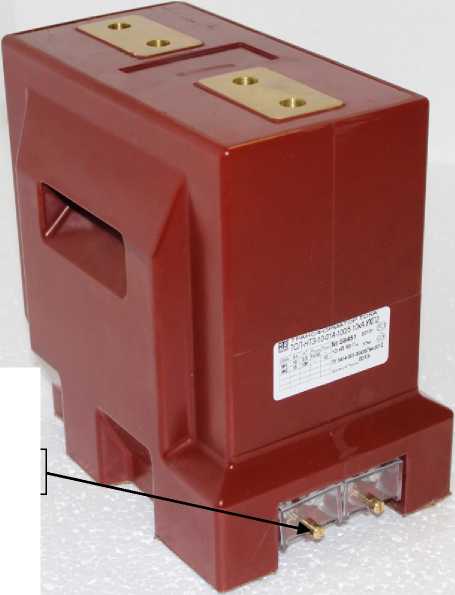

Рисунок 1 - Общий вид трансформаторов тока ТОЛ-НТЗ-10

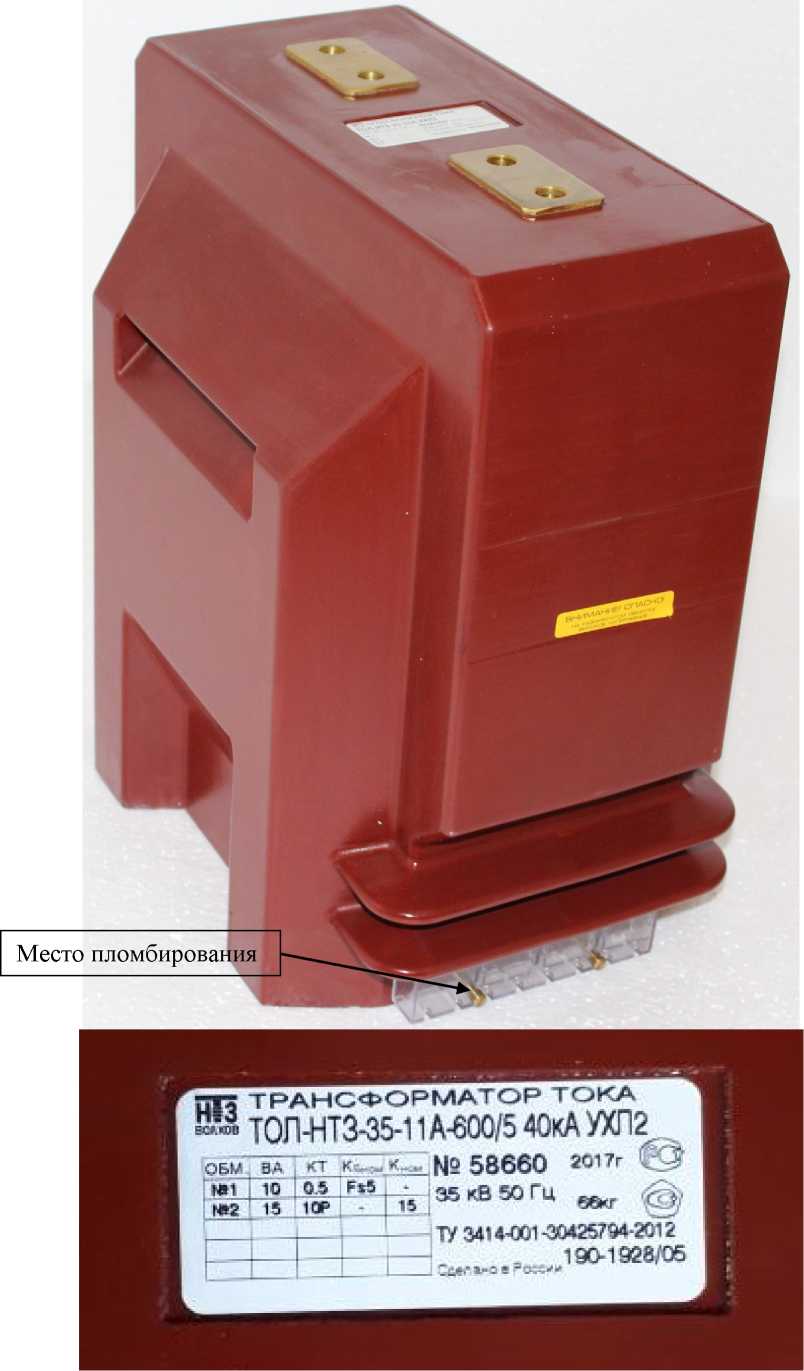

Рисунок 3 - Общий вид трансформаторов тока ТОЛ-НТЗ-35

О Л - НТЗ - ХХ - Х Х Х Х Х - Х/Х/Х - Х/Х/Х - Х/Х Х Х 2 (Х)

Дополнительная информация Категория размещения по ГОСТ 15150-69

Климатическое исполнение по ГОСТ 15150-69

Односекундный ток ______термической стойкости, кА_____

Номинальный вторичный ток, ______А ______________

Номинальный первичный ток, _______А _______________

Номинальная нагрузка, В •А

Для измерительных обмоток: Класс точности и номинальный коэффициент безопасности приборов (Fs);

Для защитных обмоток: Класс точности и номинальная ________________________предельная кратность__________ Исполнение с барьерами ______________________________(Б) - при наличии______________

Исполнение с переключением (П, К) - при наличии Исполнение вторичных выводов

____________________________________(А, В, С, D, М, Н)_______________ Исполнение по длине корпуса (1, 2, 3, ,..)

Конструктивное исполнение __________________________________________________(0, 1, 2, 3, 4, 5, 6, .)_______________

Номинальное напряжение, кВ (10, 20, 35)

Зарегистрированный ______________________________________________товарный знак изготовителя ________________________________________________С литой изоляцией___________ _____________________________________________Опорный__________________

Трансформатор тока

Рисунок 4 - Структура условного обозначения трансформаторов тока ТОЛ-НТЗ

Программное обеспечение отсутствует.

Таблица 1 - Метрологические характеристики трансформаторов тока ТОЛ-НТЗ

Таблица 2 - Основные технические характеристики трансформаторов тока ТОЛ-НТЗ

наносится на табличку технических данных трансформатора способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Продолжение таблицы 3

приведены в Руководстве по эксплуатации в разделе 3 «Устройство».

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия

ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
