№864 от 28.05.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 247874
О внесении изменений в сведения об утвержденном типе средства измерений
Приказы по основной деятельности по агентству Вн. Приказ № 864 от 28.05.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
28 мая 2021 г.
№ 864_______
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузин) внести изменения в сведения об утвержденном типе средства измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».
-
4. Контроль за исплпмрнирм иястпяптргп прикячя ВОЗЛОЖИТЬ
на заместителя Руководите. :я кого ЭЛ,
хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Заместитель Руководителя
. VB.Кулешов
сертификат: 01B04FD20037AC92B24BBE37DDE2D3F374 Кому выдан: Кулешов Алексей Владимирович Действителен: с 15.09.2020 до 15.09.2021
\—------
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» мая 2021 г. № 864
Лист № 1
Всего листов 6
Регистрационный № 57444-14
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Миллиамперметры, амперметры и вольтметры щитовые М42408, М42496, М42412, Ц42408, Ц42496, Ц42412
Назначение средства измеренийМиллиамперметры, амперметры и вольтметры щитовые М42408, М42496, М42412, Ц42408, Ц42496, Ц42412 (далее по тексту - приборы) предназначены для измерений силы тока и напряжения в цепях постоянного тока (М42408, М42496, М42412) и для измерений напряжения переменного тока в однофазных цепях переменного тока (Ц42408, Ц42496, Ц42412).
Описание средства измеренийПриборы представляют собой щитовые приборы магнитоэлектрической системы (М42408, М42496, М42412) и магнитоэлектрической системы с выпрямителем (Ц42408, Ц42496, Ц42412) со стрелочным указателем и креплением подвижной части на растяжках и кернах, равномерной шкалой, нулевой отметкой на краю или внутри диапазона измерений.
Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.
Конструктивно приборы выполнены в пластмассовых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли.
Общий вид приборов представлен на рисунке 1.
Места и способы ограничения доступа к местам настройки (регулировки) представлены на рисунках 2 - 4. Место нанесения заводских (серийных номеров) - в нижней части циферблата; способ нанесения - от руки, тушью черной; формат - цифровой (символ «№» и

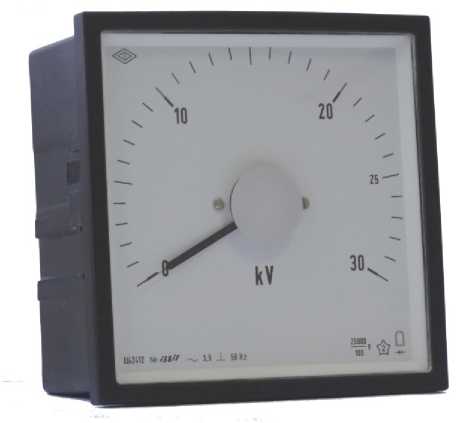

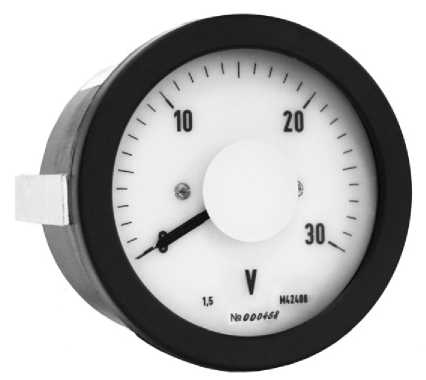

Рисунок 1 - Общий вид приборов М42408, М42496, М42412, Ц42408, Ц42496, Ц42412
6 цифр с 2021 г. (до 2021 г. - 5 цифр)).
(лицевая сторона)
п. 1 - место ограничения доступа к местам настройки (регулировки) (клеймо ОТК) п. 2 - место нанесения знака поверки

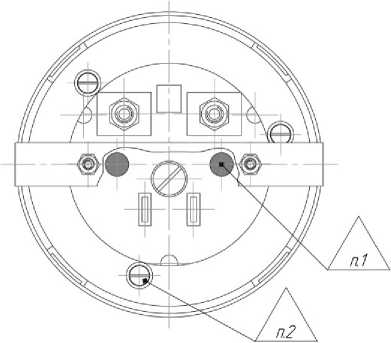

Рисунок 2 - Место ограничения доступа к местам настройки (регулировки) и место нанесения знака поверки миллиамперметров, амперметров и вольтметров М42408, вольтметров Ц42408
п. 1 - место ограничения доступа к местам настройки (регулировки) (клеймо ОТК) п. 2 - место нанесения знака поверки

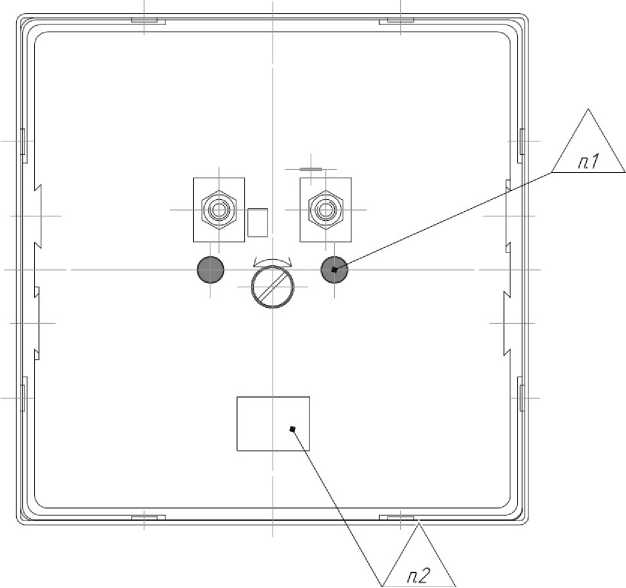

Рисунок 3 - Место ограничения доступа к местам настройки (регулировки) и место нанесения знака поверки миллиамперметров, амперметров и вольтметров М42496, вольтметров Ц42496
п. 1 - место ограничения доступа к местам настройки (регулировки) (клеймо ОТК)
п. 2 - место нанесения знака поверки

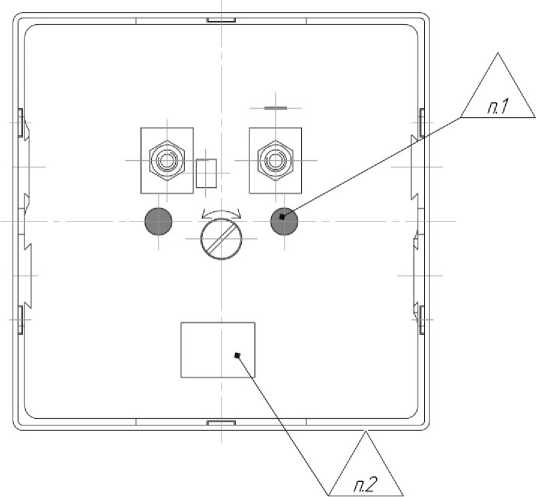

Рисунок 4 - Место ограничения доступа к местам настройки (регулировки) и место нанесения знака поверки миллиамперметров, амперметров и вольтметров М42412, вольтметров Ц42412
Программное обеспечениеотсутствует.
Метрологические и технические характеристикиТаблица 1 - Диапазоны измерений
|
Тип прибора |
Наименование характеристики |
Значение |
|
Миллиамперметры М42408, М42496, М42412 |
Диапазоны измерений силы постоянного тока при непосредственном включении, мА 1) |
от 0 до 1; от 0 до 2; от 0 до 5; от 0 до 10; от 0 до 20; от 4 до 20; от 0 до 70 |
|
Амперметры М42408, М42496, М42412 |
Диапазоны измерений силы постоянного тока при непосредственном включении, А Х) |
от 0 до 5; от 0 до 10 |
|
Диапазоны измерений напряжения постоянного тока при включении с внешним шунтом, мВ Х) 2) |
от 0 до 60; от 0 до 75; от 0 до 100; от 0 до 150; от 0 до 200 | |
|
Вольтметры М42408, М42496, М42412 |
Диапазоны измерений напряжения постоянного тока при непосредственном включении, В 1) |
от 0 до 5; от 0 до 10; от 0 до 15; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 750 |
|
Диапазоны измерений силы постоянного тока при включении с внешним добавочным сопротивлением, мА 3) |
от 0 до 1; от 0 до 2; от 0 до 5 |
Продолжение таблицы 1
|
Тип прибора |
Наименование характеристики |
Значение |
|
Вольтметры Ц42408, Ц42496, Ц42412 |
Диапазоны измерений напряжения переменного тока частоты 50 Гц при непосредственном включении, В 1) |
от 0 до 5; от 0 до 10; от 0 до 20; от 0 до 30; от 0 до 50; от 0 до75; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 750 |
|
Диапазоны измерений напряжения переменного тока частоты 50 Гц при включении через трансформатор напряжения, В 1) 4) |
от 0 до 100; от 0 до 110; от 0 до 120; от 0 до 220; от 0 до 230; от 0 до 380; от 0 до 400; от 0 до 456 | |
|
Примечания
Приборы М42408, М42496, М42412 имеют исполнения с нулевой отметкой на краю шкалы и с нулевой отметкой внутри шкалы | ||
Таблица 2 - Пределы допускаемых погрешностей
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной 1) погрешности измерений, (у), % |
±1,5 |
|
Вариация показаний, не более, % |
1,5 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением положения прибора от нормального в любом направлении на 5°, % |
±0,75 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением частоты на ±10 % от номинальной для приборов Ц42408, Ц42496, Ц42412, % |
±1,5 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной влиянием внешнего однородного магнитного поля при самом неблагоприятном направлении магнитного поля, % |
±1,5 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±1,2 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением относительной влажности воздуха от нормальной до 95 % при температуре +35 °С |
±1,5 |
|
Примечание - 1) - Нормирующее значение при определении приведенной погрешности принимается равным:
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более |
См. таблицу 4 |
|
Масса, кг, не более | |
|
Номинальная частота для приборов Ц42408, Ц42496, Ц42412, Гц |
50 |
|
Напряжение питания постоянного или переменного тока частотой 50 Гц устройства подсветки шкалы приборов М42408, Ц42408, В |
24, 50, 100 |
|
Нормальные условия измерений:
|
от +15 до +25 от 30 до 80 |
|
Рабочие условия измерений:
|
от -50 до +60 до 95 при температуре +35 °С |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
49000 |
Таблица 4 - Габаритные размеры и масса
|
Наименование характеристики |
Значение для модификаций | ||
|
М42408, Ц42408 |
М42496, Ц42496 |
М42412, Ц42412 | |
|
Габаритные размеры, мм, не более |
диаметр - 85 высота - 80 |
длина - 96 ширина - 96 высота - 80 |
длина - 120 ширина - 120 высота - 80 |
|
Масса, кг, не более |
0,32 |
0,36 |
0,4 |
|
Длина шкалы, мм |
127 |
150 |
200 |
Нанесение знака утверждения типа на приборы не предусмотрено.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Миллиамперметр, амперметр и вольтметр щитовой (модификация по заказу) |
М42408, М42496, М42412, Ц42408, Ц42496, Ц42412 |
1 шт. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Калиброванные провода |
- |
1 пара 1)1 |
|
Паспорт |
3ПЧ.349.204 ПС, 3ПЧ.349.205 ПС, 3ПЧ.349.232 ПС, 3ПЧ.349.233 ПС, 3ПЧ.349.229 ПС, 3ПЧ.349.230 ПС, 3ПЧ.349.305 ПС - 3ПЧ.349.310 ПС |
1 экз. |
|
Руководство по эксплуатации |
0ПЧ.140.307 РЭ |
1 экз. 2) |
|
Примечания
| ||
приведены в Руководстве по эксплуатации 0ПЧ.140.307 РЭ в разделе 4 «Порядок работы».
Нормативные документы, устанавливающие требования к миллиамперметрам, амперметрам и вольтметрам щитовым М42408, М42496, М42412, Ц42408, Ц42496, Ц42412ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30012.9-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «28» мая 2021 г. № 864
Сведения об утвержденном типе средства измерений, подлежащие изменению
в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методики поверки сохраняется |
Устанавливаемая методика поверки |
Добавляемый изготовитель |
Заявитель |
Юридическое лицо, проводившее испытания |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
1. |
Миллиамперметр ы, амперметры и вольтметры |
щитовые М42408, М42496, М42412, Ц42408, Ц42496, Ц42412 |
57444-14 |
Открытое акционерное общество «Электроприбор » (ОАО «Электроприбор »), г. Чебоксары |
ГОСТ 8.497-83 |
Открытое акционерное общество «Электропри бор» (ОАО «Электропри бор»), г. Чебоксары |
ООО «ИЦРМ», г. Москва |
