ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Барьеры искрозащиты измерительные МИДА-БИЗ-107-Ех
Назначение средства измеренийБарьеры искрозащиты измерительные МИДА-БИЗ-107-Ех (далее - барьеры) предназначены для: измерительного преобразования сигналов датчиков с унифицированным выходным сигналом 4-20 мА постоянного тока, передачи сигналов от датчиков, расположенных в опасной зоне, в безопасную зону; организации питания и искрозащиты сигнальных цепей датчиков в системах контроля и электроавтоматики взрывоопасных производств. Барьеры одноканальные, с гальванической развязкой входной искробезопасной цепи, выходной цепи и цепи питания, размещаются вне взрывоопасной зоны. Барьеры могут применяться в химической, нефтяной, газовой и других отраслях промышленности.
Описание средства измеренийБарьеры искрозащиты измерительные МИДА-БИЗ-107-Ех - аналоговые промежуточные измерительные преобразователи сигналов постоянного тока.
Барьеры представляют собой печатную плату, заключенную в пластмассовый корпус. На печатной плате расположены преобразователь напряжения питания, развязывающие трансформаторы, преобразователь ток - ток, выполняющий масштабное преобразование тока датчика в ток нагрузки, и барьер искрозащиты уровня «особовзрывобезопасный».
Барьеры с входными искробезопасными электрическими цепями уровня «ia» имеют маркировку взрывозащиты [Exia]IIC, и предназначены для установки за пределами взрывоопасных зон помещений и наружных установок.
Барьеры имеют три исполнения, представленные в таблице 1.
Таблица 1 - Исполнения барьеров
|
Условное обозначение барьера |
Напряжение питания датчика при 1вх = 20 мА, В, не менее |
Подключаемое устройство |
|
МИДА-БИЗ-107-Ех-01 |
13,5 |
двухпроводный, трехпроводный датчик |
|
МИДА-БИЗ- 107-Ех-02 |
16,5 |
двухпроводный датчик |
|
МИДА-БИЗ- 107-Ех-03 |
13,5 |
двухпроводный датчик |

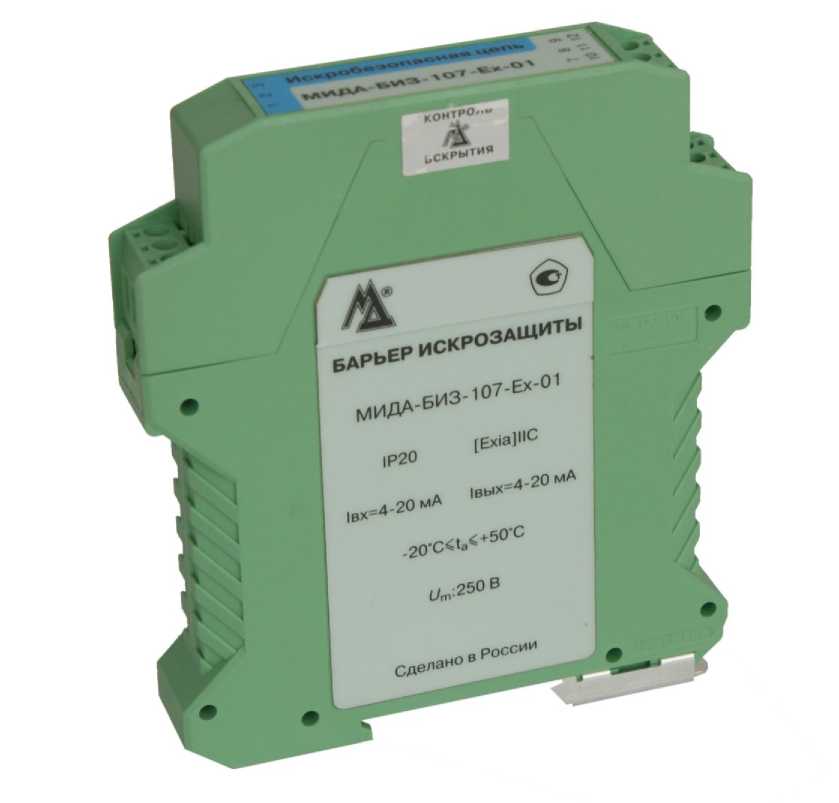

Фотография общего вида барьера представлена на рисунке 1.
|
Рисунок 1 - Фотография общего вида | |
|
Контроль |
несанкционированного доступа внутрь блока обеспечивается |
разрушающимися при попытке вскрытия наклейками с товарным знаком изготовителя.
Метрологические и технические характеристикиМетрологические и технические характеристики барьеров приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики барьеров
|
Сигнал на входе/ на выходе |
4-20 мА/4-20 мА |
|
Пределы допускаемой основной погрешности преобразования, приведенной к диапазону выходного сигнала, % |
±0,15 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением температуры окружающей среды, относительно диапазона изменения выходного сигнала, %/10 ОС |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением напряжения питания от 20 до 35 В, % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной изменением сопротивления нагрузки от максимального до минимального значения, % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразования, вызванной воздействием вибрации в диапазоне частот от 5 до 25 Гц с амплитудой смещения 0,1 мм, % |
±0,05 |
|
Напряжение питания, В |
от 20 до 35 |
|
Потребляемый ток, мА, не более |
80 при ип=20 В; 50 при ип=35 В |
|
Сопротивление нагрузки, Ом, не более |
800 |
|
Габаритные размеры, мм |
115х99х17,5 |
|
Масса, г, не более |
135 |
|
Средний срок службы, лет |
12 |
Рабочие условия применения:
-
- температура окружающей среды от минус 20 °С до +60 °С;
-
- относительная влажность окружающего воздуха не более (95±3) % при 35 °С;
-
- атмосферное давление от 84,0 до 106,0 кПа.
Знак утверждения типа наносится на корпус барьера рядом с наименованием модели и на титульных листах руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений-
1 Барьер искрозащиты МИДА-БИЗ-107-Ех.
-
2 Руководство по эксплуатации МДВГ.426475.005РЭ (допускается поставлять 1 экз. на 10 барьеров, поставляемых в один адрес).
-
3 Паспорт МДВГ.426475.005ПС.
содержатся в руководстве по эксплуатации МДВГ.426475.005РЭ.
Нормативные и технические документы, устанавливающие требования к барьерам искрозащиты измерительным МИДА-БИЗ-107-ЕхГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия;
ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств измерений.
МДВГ.426475.005 ТУ Технические условия
